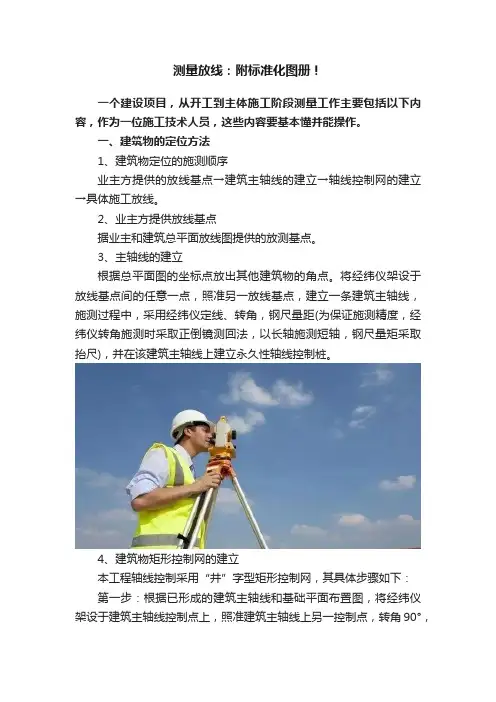

测量放线：附标准化图册！一个建设项目，从开工到主体施工阶段测量工作主要包括以下内容，作为一位施工技术人员，这些内容要基本懂并能操作。
一、建筑物的定位方法1、建筑物定位的施测顺序业主方提供的放线基点→建筑主轴线的建立→轴线控制网的建立→具体施工放线。
2、业主方提供放线基点据业主和建筑总平面放线图提供的放测基点。
3、主轴线的建立根据总平面图的坐标点放出其他建筑物的角点。
将经纬仪架设于放线基点间的任意一点，照准另一放线基点，建立一条建筑主轴线，施测过程中，采用经纬仪定线、转角，钢尺量距(为保证施测精度，经纬仪转角施测时采取正倒镜测回法，以长轴施测短轴，钢尺量矩采取抬尺)，并在该建筑主轴线上建立永久性轴线控制桩。
4、建筑物矩形控制网的建立本工程轴线控制采用“井”字型矩形控制网，其具体步骤如下：第一步：根据已形成的建筑主轴线和基础平面布置图，将经纬仪架设于建筑主轴线控制点上，照准建筑主轴线上另一控制点，转角90°，定出一条与建筑主轴线垂直的横轴线。
第二步：随后在视线方向上根据所需距离，钢尺量距定出其余控制轴线控制桩的位置，并用木桩标示，并作好半永久性保护措施。
第三步：再将经纬仪移至其余各控制轴线控制桩的位置。
以长边施测短边，转角90°，放测出与建筑主轴线平行（或垂直）的各轴线的位置，并在施工围墙侧建立半永久性轴线控制桩。
二、原水准点的引测和±0.000标高的确定根据业主提供的原水准点，将原水准点引至施工现场，施测结果满足《工程测量规范》GB 50026-2007的要求，并在施工现场的不易破坏变形处建立2～3个永久性高程桩，作为整个建筑施工过程中标高控制基准点，再根据该基点确定首层±0.000标高控制。
三、基础施工阶段的测量放线根据已形成的建筑物“井”字型矩形轴线控制网以及已确定的基础平面位置，采用经纬仪将纵横轴线投测到地面上，定出轴线中心控制桩，再根据基础平面布置图放出各柱基位置，并用灰线将柱基中心十字线在地面标出。
测量放线(基础承台、桩位放样)(图文并茂版)
测量放线(基础承台、桩位放样)（图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开始时，由甲方提供资料，测绘站引测到场地上（一般情况工地开始施工时，要复核，他们提供的都是点号太大，精确度不高，使用不方便等缺点）马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比如说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶（门卫上头不错）关于场地控制点的标志五花八门，永久牢固的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图（桩位图）转化到大地坐标系中去；（建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式）2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的链接，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。
测量放线方案正式版
苏州市沧浪区危旧房解危改造有限公司南环新村解危改造项目回迁安置房工程五号地块施工测量方案江苏中淮建设集团有限公司二零一一年五月十八日目录一、编制依据 (3)二、工程概况 (3)三、施工安排 (3)四、施工准备 (4)五、主要测量方法 (6)六、沉降观测 (10)七、施工测量放线精度控制 (11)八、测量质量保证措施 (12)九、附图 (14)一、编制依据1、业主提供的南环新村解危改造项目回迁安置房工程蓝图、规划总平面图、总平面轴线定位图；2、国家GB 50026—2007《工程测量规范》；3、分部、分项工程的施工组织设计；4、苏州市测绘院提供的控制测量报告；二、工程概况本工程为南环新村解危改造项目回迁安置房工程五号地块，位于苏州市沧浪区南环东路2号，整个建筑群由4幢单体高层，一个地下人防车库组成，为框剪结构。
（1）、主要工程概况见下表。
设计概况：本工程结构形式为剪力墙，结构较复杂，施工场地狭小，前期基础及地下室阶段的施工量大，由于是在市中心地区施工，环境保护与文明施工是施工过程中的特点、难点。
主体工程中，结构施工中应用多种钢筋连接技术，混凝土泵送施工技术。
主体结构垂直度的控制，防止温度变化对测量结果的影响，是施工测量作业中的特点、难点。
三、施工安排（1）组织安排：工程主体结构地下一层，地上三十四层。
基础及主体结构高程变化大，平面定位放线，高程引测相对复杂。
为保证测量工作顺利开展，测量放线工作由总承包部技术部负责组织实施，设专职测量负责人管理、协调测量放线全过程，项目质量部设专人负责测量验线、并报监理检查验收；组建施工测量小组。
（2）测量控制：①平面三级测量控制：第一级建筑物平面测量控制；第二级层间平面测量控制；第三级分项工程施工测量控制。
②高程三级测量控制：第一级标准水平桩高程控制网，第二级层间标高线控制，第三级分项工程施工标高线控制。
③测量精度控制：（a）平面控制网控制精度：（b）高程控制网控制精度：一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于±0.1mm。
测量放线方案
测量放线方案（1）基础放线根据场地上建筑主轴线控制点，先将房屋外墙轴线的交点用木桩测定于地面上，并在桩顶钉上小钉作为标志。
房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。
然后检查房屋轴线的距离，误差不得超过轴线长度的1/2000，且不超过5mm 。
（2）龙门板的设置1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约1～1.5m 处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。
2）根据建筑场地水准点，在每个龙门桩上测设±0.000 标高线，若现场条件不许可时，也可测设比±0.000 高或低一定数值的线，但同一个建筑物最好只选用一个标高。
3）沿龙门桩上测设的高程线钉设龙门板，龙门板顶面的标高要在同一个水平面上，标高测定容差为±5mm 。
4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，投点容差为±5mm 。
5）用钢尺沿龙门板顶面检查轴线钉的间距，相对误差不应超过1/2000。
经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，根据龙门板上的标志点进行测量定位。
2．基础施工测量（1）基槽抄平为了控制基槽的开挖深度，在基坑清槽前，应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点，以便根据标高拉线控制坑基底标高。
清槽完后，经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.（2）基础定位基础垫层混凝土浇筑好后，根据龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出基础边线（3）底板轴线的测量底板垫层混凝土浇筑好后，根据施工图，在垫层上投测中心线，根据中线点弹出墨线，绘出底板的外皮尺寸线，然后支模，绑扎钢筋。
要用水准仪在钢筋上引测同一标高的标点，拉上通线，在浇筑底板混凝土时，控制底板混凝土的标高。
（4）基础模板的测量在底板混凝土浇筑好以后，根据施工图和定位桩，在底板上放出剪力墙和基础、柱子的中心线，并弹墨线标明，用为支模的依据。
市政测量放线规范最新标准

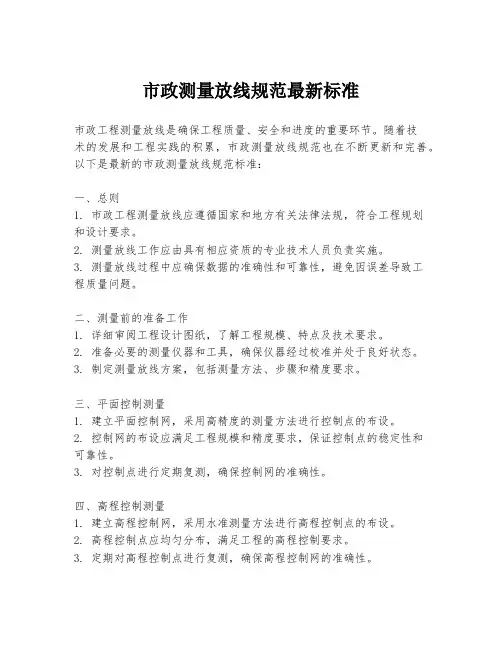

市政测量放线规范最新标准市政工程测量放线是确保工程质量、安全和进度的重要环节。
随着技术的发展和工程实践的积累，市政测量放线规范也在不断更新和完善。
以下是最新的市政测量放线规范标准：一、总则1. 市政工程测量放线应遵循国家和地方有关法律法规，符合工程规划和设计要求。
2. 测量放线工作应由具有相应资质的专业技术人员负责实施。
3. 测量放线过程中应确保数据的准确性和可靠性，避免因误差导致工程质量问题。
二、测量前的准备工作1. 详细审阅工程设计图纸，了解工程规模、特点及技术要求。
2. 准备必要的测量仪器和工具，确保仪器经过校准并处于良好状态。
3. 制定测量放线方案，包括测量方法、步骤和精度要求。
三、平面控制测量1. 建立平面控制网，采用高精度的测量方法进行控制点的布设。
2. 控制网的布设应满足工程规模和精度要求，保证控制点的稳定性和可靠性。
3. 对控制点进行定期复测，确保控制网的准确性。
四、高程控制测量1. 建立高程控制网，采用水准测量方法进行高程控制点的布设。
2. 高程控制点应均匀分布，满足工程的高程控制要求。
3. 定期对高程控制点进行复测，确保高程控制网的准确性。
五、施工放线1. 根据设计图纸和控制网，进行施工放线，包括道路、桥梁、隧道等工程的放线。
2. 施工放线应精确到设计要求的精度，确保工程的几何尺寸和位置准确。
3. 施工放线过程中应进行实时监控和调整，以应对施工过程中可能出现的偏差。
六、质量控制1. 测量放线过程中应建立严格的质量控制体系，确保测量数据的准确性。
2. 对测量结果进行复核，发现问题及时纠正。
3. 建立测量放线记录和档案，记录测量过程和结果，便于追溯和分析。
七、安全与环境保护1. 测量放线过程中应遵守安全操作规程，确保人员和设备的安全。
2. 采取措施减少测量放线对环境的影响，保护施工现场的生态环境。
八、技术培训与交流1. 定期对测量放线人员进行技术培训，提高其专业技能和业务水平。
2. 加强行业内的技术交流，学习先进的测量放线技术和经验。
施工测量放线方案
施工测量放线方案测量放线施工方案一、人员组织1名专业测绘工程师，8名持证上岗测量工负责现场测量工作。
二、设备配备本工程拟采用配备TOPCO型全站仪N211D，激光经纬仪（JZ2）控制，检测轴线和垂直度；用8台水准仪（DZS3-1）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。
自进场开始，配合工程进度进行轴线的投测和标高的控制。
第二节定位放线一、作业条件1．施工测量作业条件。
2．管网图等资料齐备。
3．测量仪器经校检完好齐备。
4．施工现场已平整好，地面障碍物已清除。
5．建筑规划红线界桩已投放，保存完好。
6．测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。
7．测量员已确定测量放线的办法和步骤。
二、所用材料及仪器1．测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
2．测量工程主要用三种仪器：激光经纬仪（JZ2）、水准仪（DZS3-1）、TOPCO型全站仪N211D。
3．工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、坠子、直径0.5~1mm线、墨斗、三角板、画板、工程笔、工具、二号锤、手锤、扫帚、水平尺、水平连通管等。
三、定位放线依据根据建筑设计总平面布置图确定平面控制方案和施测精度，以计划部门指定的建筑红线桩，国家高程尺度桩及现场放点进行现场轴线控制网和标高控制点的引测。
4、平面控制网的测设1、场区平面控制网布设原则平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2、平面控制网的精度本工程为面积大,漫衍散框架剪力墙布局，按一级方格网控制即可满足施工要求。
3、主轴线控制桩的树立根据建筑物平面形状的特点，利用给定现场放点定出主控轴线。
定位放线时精确测出控制轴线网，并将标桩设在即便于观测又不易遭到破坏地方加以固定、保护。
工程测量放线施工方案(3篇)
第1篇一、编制依据1. 国家相关法律法规和标准规范。
2. 工程设计图纸和相关技术资料。
3. 施工现场实际情况。
二、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，建筑高度XX米4. 工程类型：住宅、商业、办公综合体三、施工准备1. 人员组织：成立测量放线小组，由专业测绘工程师、测量工、施工员等组成。
2. 仪器设备：全站仪、水准仪、经纬仪、钢尺、线锤、测量标志等。
3. 材料准备：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
四、测量放线方案1. 控制测量：根据设计图纸，确定施工区域的平面控制网和高程控制网，进行控制测量，确保施工放线精度。
2. 定位放线：（1）平面控制：利用全站仪，根据设计图纸，进行平面控制点的放样，确保放样点的准确性。
（2）高程控制：利用水准仪，根据设计图纸，进行高程控制点的放样，确保放样点的高程精度。
（3）轴线放样：根据平面控制网和高程控制网，进行轴线放样，确保轴线放样的准确性。
（4）弧形轴线放样：对于弧形轴线，采用全站仪进行坐标投测，依次施放出各轴线及控制线。
（5）结构放样：根据设计图纸，进行结构放样，包括梁、板、柱等，确保结构放样的准确性。
3. 施工测量：（1）轴线投测：根据控制网，进行轴线投测，确保轴线位置的准确性。
（2）标高传递：利用水准仪，进行标高传递，确保标高的准确性。
（3）垂直度检测：利用经纬仪，进行垂直度检测，确保垂直度的准确性。
五、质量要求1. 测量放线精度应符合国家相关法律法规和标准规范的要求。
2. 放样点应准确无误，误差控制在允许范围内。
3. 施工测量应与设计图纸相符，确保施工质量。
六、安全措施1. 严格执行测量放线操作规程，确保操作安全。
2. 定期对测量仪器进行校验，确保仪器精度。
3. 施工现场应设置安全警示标志，防止人员误入危险区域。
七、环境保护1. 严格按照国家环保法规，控制施工现场的噪音、粉尘等污染。
施工测量放线方案
施工测量放线方案第1篇施工测量放线方案一、项目背景根据我国建筑行业的相关规定，为确保建筑工程质量，保证施工顺利进行，施工前必须对工程进行测量放线。
本方案旨在规范施工测量放线工作，确保工程质量，提高施工效率。
二、编制依据1. 国家相关法律法规及行业标准；2. 建设单位提供的设计文件及施工图纸；3. 工程施工合同及相关协议；4. 施工现场实际情况。
三、施工测量放线原则1. 准确性：确保测量数据的准确性，满足施工质量要求；2. 可靠性：采用可靠的测量方法，确保测量工作的顺利进行；3. 经济性：在满足工程质量的前提下，尽量降低测量成本；4. 安全性：确保测量过程中的人身安全和设备安全。
四、施工测量放线内容1. 控制网建立与优化（1）平面控制网：采用国家统一的平面控制网坐标系，结合施工现场实际情况，布设一级、二级平面控制网；（2）高程控制网：采用国家统一的高程控制网，根据工程规模和地形地貌，布设相应等级的高程控制网；（3）优化控制网：根据施工进度和测量需求，适时对控制网进行调整和优化。
2. 施工测量放线（1）建筑物轴线放线：依据设计图纸，将建筑物轴线位置准确放样到施工现场；（2）基础施工放线：根据设计图纸和施工要求，将基础施工范围、标高、轴线等要素准确放样；（3）主体结构施工放线：按照设计要求，将主体结构的轴线、尺寸、标高等信息准确放样；（4）装饰装修施工放线：依据设计图纸，将装饰装修施工的尺寸、标高等信息准确放样。
3. 施工测量监测（1）建筑物沉降观测：定期对建筑物进行沉降观测，确保建筑物的安全稳定；（2）建筑物位移观测：对建筑物进行水平位移观测，掌握建筑物变形情况；（3）主体结构应力观测：对主体结构关键部位进行应力观测，确保结构安全；（4）施工过程中其他监测：根据工程需要，开展其他相关监测工作。
五、施工测量放线组织与管理1. 组织架构成立专门的测量放线小组，负责施工测量放线的组织、协调和实施工作。
2. 人员配置测量放线小组应由具备相应资质的测量工程师、技术员、测量员等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）、寻找首层基准点， 站在首层朝二层天花板望，看到二层有 200×200 的方孔，侧下方就有基准点（如图示）。
3）、 基准点、线的确认 幕墙测量放线，依据总承包单位提供的基准点布置图，检查总包单位基准点尺寸是否符合尺寸要求，
基准点线与轴线的尺寸是否符合要求。基准点对角线是否在误差范围内。原始标高的位置以及相互之间 的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包 单位有关负责人给予认可签字。
1.2.12、ZLP 系列高处作业吊篮使用说明书
1.2.13、科创园人才公寓项目工程施工图纸
1.2.14、公司多年来同类工程成功施工经验
2、科创园人才公寓项目建筑幕墙施工图；
3、建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法；建质[2008]91 号；
4、地方相关文件；如：南京市建筑工程危险性较大的分部分项安全技术管理意见，宁建工字[2009]104 号
四、人员配备 技术负责人 1 人；技术员 2 名；技术测量放线工人 4 名
五、作业内容与条件
1）、 找准基准点线、轴线的复核。 2）、 查准水平标高的布置。 3）、 放内、外控制ቤተ መጻሕፍቲ ባይዱ。 4）、 弹分格线。 5）、 垂直钢线的布置。 六、技术质量要求
测量参照标准 1）《工程测量规范》及其它相关规范。 进入工地放线之前请总包方提供基准点线布置图，以及首层原始标高点（参见下图），施工人员依 据基准点、线布置图，进行复核基准点、线及原始标高点，原始标高点只需要一个（总包单位标高只有 复核后符合标准才能用）。
水准点的测量 6）、 投点测量实施的方法 将铅垂仪架设在底层的基准点上仔细对中、调平（参见上图），用向下视准轴十字线投向传递层， 在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点以此为基础。投点完毕后，进行联线步骤， 在全站仪或经纬仪监控下将墨线分段弹出。
