变电站常见异常及事故处理教程

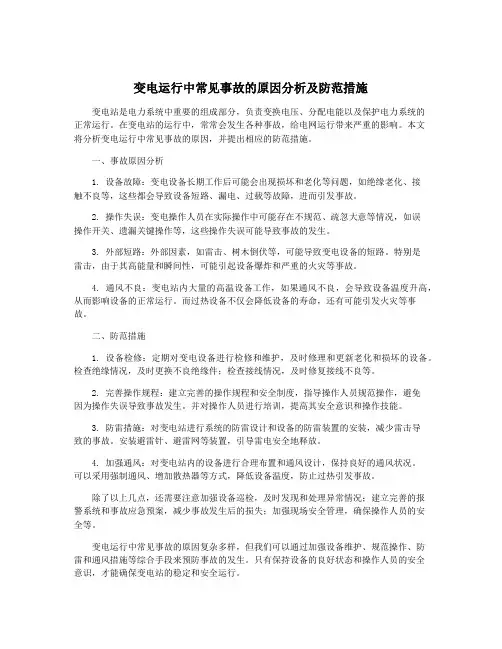

变电运行中常见事故的原因分析及防范措施
变电运行中常见事故的原因分析及防范措施变电站是电力系统中重要的组成部分，负责变换电压、分配电能以及保护电力系统的正常运行。
在变电站的运行中，常常会发生各种事故，给电网运行带来严重的影响。
本文将分析变电运行中常见事故的原因，并提出相应的防范措施。
一、事故原因分析1. 设备故障：变电设备长期工作后可能会出现损坏和老化等问题，如绝缘老化、接触不良等，这些都会导致设备短路、漏电、过载等故障，进而引发事故。
2. 操作失误：变电操作人员在实际操作中可能存在不规范、疏忽大意等情况，如误操作开关、遗漏关键操作等，这些操作失误可能导致事故的发生。
3. 外部短路：外部因素，如雷击、树木倒伏等，可能导致变电设备的短路。
特别是雷击，由于其高能量和瞬间性，可能引起设备爆炸和严重的火灾等事故。
4. 通风不良：变电站内大量的高温设备工作，如果通风不良，会导致设备温度升高，从而影响设备的正常运行。
而过热设备不仅会降低设备的寿命，还有可能引发火灾等事故。
二、防范措施1. 设备检修：定期对变电设备进行检修和维护，及时修理和更新老化和损坏的设备。
检查绝缘情况，及时更换不良绝缘件；检查接线情况，及时修复接线不良等。
2. 完善操作规程：建立完善的操作规程和安全制度，指导操作人员规范操作，避免因为操作失误导致事故发生。
并对操作人员进行培训，提高其安全意识和操作技能。
3. 防雷措施：对变电站进行系统的防雷设计和设备的防雷装置的安装，减少雷击导致的事故。
安装避雷针、避雷网等装置，引导雷电安全地释放。
4. 加强通风：对变电站内的设备进行合理布置和通风设计，保持良好的通风状况。
可以采用强制通风、增加散热器等方式，降低设备温度，防止过热引发事故。
除了以上几点，还需要注意加强设备巡检，及时发现和处理异常情况；建立完善的报警系统和事故应急预案，减少事故发生后的损失；加强现场安全管理，确保操作人员的安全等。
变电运行中常见事故的原因复杂多样，但我们可以通过加强设备维护、规范操作、防雷和通风措施等综合手段来预防事故的发生。
变电站事故异常处理
3.设备检查，应有明确的范围和检查重点。如：对于爆炸设备，也要注意爆炸碎片对相邻设备造成的伤害，对于近距离的三 相短路故障电流大，对故障电流流经设备的伤害，对于原有存在缺陷的设备，造成缺陷升级等影响，所以要根据事故性质， 合理地针对性地进行设备的检查。
4 、恢复供电
对正常可投用的设备尽快恢复供电 方案注意: (1)要避免造成不该停电的设备停电 (2)造成人为的非同电源并列 (3)造成过负荷现象. (4)要注意操作过电压或谐振. (5) 一些自动装置等作相应的调整.
5 、组织抢修
6 、恢复正常运行
四、 事故处理中的几点注意事项
1.要有自我保护意识,注意自我人身
（1）.要防SF6 气体中毒,进入SF6配电装置室,应先检测含氧量（不低于18%）和SF6 气体含量是否合格。应先通风15 分钟， 并用检测仪测量SF6 气体含量合格,尽量避免一人进入.室外SF6设备发生严重泄漏或爆炸,应迅速撤出现场, 暂离现场30 分钟, 经过充分的自然排风并采取安全防护措施,配戴防毒面具,才能进入现场,在接近设应站在上风口。
（2）.室内设备爆炸起火,应打开排风及门窗,待浓烟散净配戴防毒面具进入, 灭火必须设备切断电源后进行.
（3）.当不接地系统发生单相接地时,接地点查找时，应穿绝缘靴, 触碰架构、柜体应带绝缘手套，并尽量远离接地点。
（4）.雷雨天禁止户外操作，户外检查应穿绝缘靴，防止跨步电压触电，并不得靠近避雷器、避雷针等防雷设备。
变电站事故异常处理流程
一、 事故处理基本原则
1、尽速限制事故的发展，消除事故的根源，解除对人身和设备的威胁，防止稳定破坏、电网瓦解和大面积停电。 2、用一切可能的方法保持设备继续运行和不中断或少中断对重要用户的正常供电，首先应保证发电厂厂用电及变电所所 用电。 3、尽速对已停电的用户恢复供电，对重要用户应优先恢复供电。 4、按照调度指令及时调整电网运行万式，并使其恢复正常运行。
变电站运行常见故障分析与处理
一、变电站变电运行常见故障1.线路跳闸。
变电站变电运行中的线路设置十分复杂，发生概率最高的故障问题主要为线路跳闸，诱发因素主要包括线路误动、线路发生短路等。
会影响变电站的正常运行，增加变电站的运行压力。
另外该故障还会对其他线路产生较为严重的影响，增加线路的损耗，无法保证变电站的平稳运行。
2.母线PT事故。
母线在变电运行中与其相接的设备发生故障，将会直接影响到母线的正常工作，影响电力系统的可靠性以及安全性。
为了能够解决这方面问题，相关工作人员还需要在工作中做好母线开关跳闸的记录，有了充足的数据之后，能够更精准的判断出现母线出现故障的原因，另外还需要定期连接母线的设备进行检查，从而才能发现其它设备在工作中是否会对母线工作产生影响，另外在工作中还需要做好信号复位工作，注重后期维护。
工作人员需要重视母线PT事故，防止母线跳闸引发重大的安全问题，影响变电的安全运行。
3.主变三侧开关跳闸。
若变电站内部故障、变电运行中开关拒动现象都会引发主变三侧开关跳闸故障。
一旦出现此类故障，要对设备以及保护掉牌进行仔细检查与分析，了解造成故障的主要原因，及早发现及早解决。
因引发因素很多，在分析故障原因时须小心谨慎，确定故障的原因，尽快解决，保障变电站正常运行。
4.主变低压侧开关跳闸。
引发原因有三种：一是开关出现误动现象；二是母线发生故障；三是出现越级跳闸现象。
此类故障一旦发生就会对整个变电运行造成不利影响，影响线路的平稳运行。
二、变电站运行故障解决方案1.线路跳闸问题处理措施。
在变电运行过程中中，一旦出现线路跳闸，应该及时做好应对措施，并对线路进行保护，接着应该对线路进行周密的检查。
在工作中首先需要保证回路的安全，在此基础上对线路CT以及其他出口部位开展有序的排查工作，根据以往故障排查经验，对线路存在的故障进行判断。
另外还需要重点排查三相拐臂是否存在跳闸开关的问题，对于开关指示器以及修复线圈的位置是工作人员排查的重点内容。
电力变电运行中多发事故点及解决措施
电力变电运行中多发事故点及解决措施电力是现代社会中不可或缺的重要能源，而电力变电运行中的多发事故点一直是影响电力系统安全稳定运行的重要因素。
为了确保电力系统的安全运行，我们需要深入了解电力变电运行中存在的多发事故点，并提出相应的解决措施。
一、设备故障电力变电运行中的设备故障是造成事故的主要原因之一。
设备故障可能是由于设备的老化、材料质量问题或者操作不当等原因导致。
对于设备故障，可以采取以下解决措施：1.定期检测设备状态，发现问题及时进行维修或更换；2.加强设备维护保养，延长设备的使用寿命；3.提高设备的制造工艺和材料质量，减少设备的故障率；4.培训操作人员，确保设备的正确操作；二、环境因素电力变电运行中的环境因素也是造成事故的重要原因之一。
环境因素可能涵盖气候变化、自然灾害、植被生长等。
对于环境因素，可以采取以下解决措施：1.根据不同的气候环境，选择合适的设备和材料，以适应不同的环境条件；2.定期检测设备周围的环境因素，发现问题及时进行处理；3.加强设备防护措施，防止环境因素对设备的影响；4.加强植被管理，确保植被不会对设备造成影响；三、人为因素电力变电运行中的人为因素也是造成事故的重要原因之一。
人为因素可能涵盖操作不当、管理不善等。
对于人为因素，可以采取以下解决措施：1.加强操作人员的培训，确保操作人员具有良好的操作技能；2.建立健全的管理制度，规范操作行为，减少人为因素造成的事故；3.加强安全教育，提高员工的安全意识，减少人为因素造成的事故；4.提高设备的智能化水平，减少对人的依赖；四、应急措施除了预防措施外，对于发生事故时的应急处理也是非常重要的。
在电力变电运行中，应急措施可以包括：1.建立健全的应急预案，明确应急处理流程和责任分工；2.定期组织应急演练，提高员工的应急处理能力；3.配备足够的应急物资和设备，确保事故时的应急处理能力；4.及时对事故进行调查和处理，总结经验教训，完善应急预案；。
变电站异常及事故处理讲解
1） 2） 3） 4） 绝缘子损坏，击穿造成接地。 供电线路因自然力破坏造成接地。 人为事故造成接地。 小动物危害造成接地。
（3） 处理方式：
1） 记录接地时间。 2） 转换绝缘监察开关，判断接地相别，并做好记录。 3） 向调度汇报接地时间，接地相别。 4） 根据运行方式，当两段母线10kV侧并列运行时，应先拉开分段开 关，判别接地母线。 5） 检查本站10kV设备有无接地现象。 6） 做好拉合试验的准备工作。具体有： a．根据重要用户的先后；先架空线，后电缆线，先长线路，后短线路 的原则，制定拉合顺序。
1） 检查10kV母线电压指示情况，下限为10．0kV。 2） 检查110、220kV母线电压情况，若整个电压较低，可投入10kV无功补偿 装置。 3） 调整变压器分接开关至适当位置。 4） 向调度汇报，调整系统电压。
开关液压机构异常
油泵启动频繁 （1） 故障现象：控制屏油泵启动光字亮，启动频 繁。 （2） 原因分析：
开关液压机构异常
液压降低跳闸闭锁
（1） 故障现象：控制屏打出 “油压降低合闸闭锁”、“油压降低跳闸闭锁” 光 字牌。 （2） 原因分析： 1） 压力降低，油泵未启动打压。 2） 油泵虽启动，但油压不上升。 3） 滤油器堵塞。 （3） 处理方法有： 1） 取下控制保险。 2） 用防开关慢分卡将开关卡死。 3） 检查油泵是否启动打压。 4） 检查高压油路是否严重漏油。 5） 检查滤油器是否堵塞，清除污物。 6） 若故障暂不能恢复，应立即汇报工区，通知专业技术处理。 7） 向调度汇报异常情况。 8） 检查或改旁路保护定值。 9） 向调度申请用旁路代该开关方式。 10） 若旁路已占用，应考虑改变母线运行方式，用母联开关代替该异常开关 切断负荷。
变电站常见故障分析及处理方法
变电站常见故障分析及处理方法变电所常见故障的分析及处理方法一、仪用互感器的故障处理当互感器及其二次回路存在故障时，表针指示将不准确，值班员容易发生误判断甚至误操作，因而要及时处理。
1、电压互感器的故障处理。
电压互感器常见的故障现象如下：（1）一次侧或二次侧的保险连续熔断两次。
（2）冒烟、发出焦臭味。
（3）内部有放电声，引线与外壳之间有火花放电。
（4）外壳严重漏油。
发现以上现象时，应立即停用，并进行检查处理。
1、电压互感器一次侧或二次侧保险熔断的现象与处理。
（1）当一次侧或二次侧保险熔断一相时，熔断相的接地指示灯熄灭，其他两相的指示灯略暗。
此时，熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不准确；用电压切换开关切换时，三相电压不平衡；拉地信号动作（电压互感器的开口三角形线圈有电压33v）。
当电压互感器一交侧保险熔断时，一般作如下处理：拉开电压互感器的隔离开关，详细检查其外部有元故障现象，同时检查二次保险。
若无故障征象，则换好保险后再投入。
如合上隔离开关后保险又熔断，则应拉开隔离开关进行详细检查，并报告上级机关。
若切除故障的电压互感器后，影响电压速断电流闭锁及过流，方向低电压等保护装置的运行时，应汇报高度，并根据继电保护运行规程的要求，将该保护装置退出运行，待电压互感器检修好后再投入运行。
当电压互感器一次侧保险熔断两相时，需经过内部测量检查，确定设备正常后，方可换好保险将其投入。
（2）当二次保险熔断一相时，熔断相的接地电压表指示为零，接地指示灯熄灭；其他两相电压表的数值不变，灯泡亮度不变，电压断线信号回路动作；功率表，电度表读数不准确电压切换开关切换时，三相电压不平衡。
当发现二次保险熔断时，必须经检查处理好后才可投入。
如有击穿保险装置，而B相保险恢复不上，则说明击穿保险已击穿，应进行处理。
2、电流互感器的故障处理。
电流互感器常见的故障现象有：（1）有过热现象（2）内部发出臭味或冒烟（3）内部有放电现象，声音异常或引线与外壳间有火花放电现象（4）主绝缘发生击穿，并造成单相接地故障（5）一次或二次线圈的匝间或层间发生短路（6）充油式电流互感器漏油（7）二次回路发生断线故障当发现上述故障时，应汇报上级，并切断电源进行处理。
变电站异常与事故处理方法
变电站异常与事故处理方法一、事故处理规定1、事故处理的原则1）迅速限制事故的发展，消除事故的根源，解除对人身和设备的威胁。
2）及时隔离故障设备。
3）尽一切可能保持或立即恢复站用电及重要线路的供电。
4）尽快对已停电的线路、用户恢复供电，并恢复原运行方式。
（2 、尽一切可能保持电网稳定运行；3、调整系统运行方式，使其恢复正常；）2、变电站发生事故时，当值值班员必须做到：1）发生事故时，运行值班人员应坚守岗位，加强与值班调度员的联系，随时听候调度指挥。
2）发生事故时无关的人员应退出现场，与处理事故的无关的电话一律停止。
发生事故时应通知现场工作人员停止一切工作，撤离工作现场，待事故处理完毕或告一段落后方可进行工作。
如与调度失去联系暂时无法恢复通信时，应按通信中断的方法处理。
3）事故处理时，必须严格执行发令、复诵、汇报、录音及记录制度，必须使用规范的调度术语和操作术语，指令与汇报内容应简明扼要，汇报工作应由变电站当值值班负责人担任。
4）应立即检查并记录开关的位置、电流、母线电压的指示、监控机显示的信息，检查保护装置信号灯指示情况及故障信息，打印故障报告和录波图。
5）迅速对设备进行检查，判明故障性质、地点和范围。
6）对事故处理的每一阶段，应及时地将情况向值班调度员汇报。
3、系统运行出现异常时，如系统振荡、较大的潮流突变、设备过负荷、发现设备紧急缺陷及其它影响电网的安全稳定运行情况等，值班员应立即汇报调度并加强监视。
如果系统发生振荡，应将振荡发生的时间、母线电压、开关电流及功率变化情况在运行日志上记录。
4、为了防止事故的扩大，下列情况允许先操作设备，事后尽快向值班调度员和管理所领导汇报1）将直接对人员生命有威胁的设备停电。
2）隔离已损坏的设备。
3）恢复或切换所用电。
4）设备爆炸起火。
二、220kV及以上线路跳闸强送原则1、线路跳闸重合闸未动作或重合闸动作不成功时，负责设备监视的运行人员应在事故后3min 内向中调值班调度员汇报事故发生的时间、天气、跳闸设备等事故概况。
变电运行中常见事故原因分析及应对策略
变电运行中常见事故原因分析及应对策略变电站是电力系统中重要的组成部分，负责对高压电能进行降压、配电、保护和监控等操作，因此在变电站运行中常见事故的原因分析及应对策略就显得尤为重要。
以下是常见的变电运行事故及其原因分析以及应对策略。
一、高压设备事故1. 高压设备局部放电故障原因分析：高压设备长期运行，绝缘老化，暴露在恶劣环境中，导致绝缘强度下降，发生局部放电故障。
应对策略：定期对高压设备进行运行状态监测，及时检测局部放电情况，进行绝缘处理，确保设备正常运行。
2. 高压设备电气击穿故障原因分析：电气击穿的原因较多，如过电压，绝缘损坏等。
在高压设备运行过程中，如果电气击穿可能导致严重的事故。
应对策略：加强过电压保护措施，确保绝缘的完整性，对绝缘较差的设备及时更换，提高高压设备的安全性。
二、电力系统事故1. 变压器内部短路事故原因分析：变压器使用时间较长，内部铁芯、绕组等元件易受损，当出现过电流或外界故障时，内部短路事故易发生。
应对策略：加强变压器的维护，定期检测综合状态，及时更换受损元件，确保变压器的正常运行。
2. 输电线路接地故障原因分析：输电线路的接地电阻过大或发生接地短路，可能导致电流过大，引发线路事故。
应对策略：定期检测输电线路的接地电阻，及时处理接地故障，确保线路的正常运行。
三、人为操作事故1. 操作失误导致事故原因分析：操作人员缺乏专业知识，操作时不规范或不遵守操作规程，导致事故发生。
应对策略：加强对操作人员的培训，使其熟悉操作流程，规范操作行为，确保操作的安全性。
2. 操作盲目导致事故原因分析：操作人员在处理事故时，不深思熟虑，盲目决策，导致问题进一步恶化。
应对策略：要求操作人员在处理事故时，要有条不紊，冷静分析问题，采取有效措施解决事故。
对于变电运行中常见事故，需要分析其原因，制定相应的应对策略。
这既需要加强设备的维护和管理，保证设备正常运行，也需要提高操作人员的专业素质和意识，确保操作的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/5/22尽力保持或恢复未受到损害设备的正常运行， 8
二、事故处理的一般顺序
迅速进行检查和测试，进一步判明故障的部位， 性质及范围，并及时进行处理，必要时应汇报调 度通知检修人员来处理，并在其到达前作好现场 安全措施。
情况等。
2020/5/22
7
二、事故处理的一般顺序
如果对人身安全有威胁和对设备安全有重大威 胁时，应立即设法解除这种威胁,必要时停止设 备的运行。
根据表计的指示，保护和自动装置的动作情况， 断路器跳闸的先后时间和设备的外部象征等 （有时可根据现场目睹者的汇报）判断事故的 全面情况，有综合自动化系统的变电站应立即 打印出事故顺序（SOE）报告，协助判断事故 的全面情况。
1、记录事故及异常发生的时间，复归音响； 2、在监控后台机上：检查表计，检查保护和
自动装置动作情况（应由两人共同检查并确 认，），做好记录，根据检查情况，初步汇报 调度，将跳闸开关的操作把手对位（属综自系 统的在监控机确认告警信号），复归保护信号； 3、检查保护范围内的设备情况，隔离故障设 备；
事故处理教程
——变电站常见异常及事 故处理
2020/5/22
1
事故处理的任务与基本原则
电力系统发生的事故中，除少数人身事故 外，主要事故可分为两类：一是设备事故， 二是系统事故；
在发生危及人身、电网及设备安全的紧急 状态或发生电网和设备事故时，为迅速解 救人员、隔离故障设备、调整运行方式， 以便迅速恢复正常的操作过程。
3、根据保护反映的事故信息及设备外部现象 特征正确分析和判断事故；
4、值班调度员指令对故障设备进行隔离，恢 复对无故障的设备供电。如果站用电消失时应 首先恢复站用电，当发生在晚上时，则应先供 上事故照明；
2020/5/22
13
三、事故处理一般程序
5、对故障设备做好安全措施。
2020/5/22
4、调整系统的运行方式，使其恢复正常
运行。
2020/5/22
4
事故处理的任务与基本原则
优先恢复所用电、强迫油循环变压器冷却器及通 信电源供电。
2020/5/22
5
一、事故处理的一般原则
处理事故时值班人员的职责 1、处理事故时，值班人员必须坚定工作岗
位，集中精力，加强运行监视，保持设备的 正确运行方式，防止事故蔓延，并应对事故 处理的正确性负责。 2、班长、站长是处理事故的直接领导人， 应掌握事故情况，对事故的正确处理负责。 3、值班长、集控值班员是处理事故的负责 人，应掌握事故情况，及时向调度汇报，并 组织全班人员协同配合处理操作。
3、线路（瞬间或永久性）故障跳闸，重合闸 未动作
2020/5/22
19
线路事故处理
处理步骤： 1、记录时间，解除音响信号，确认跳闸开关位置
信号。 2、检查、记录跳闸开关保护信息、（含通道检测）
监控信息，判断故障性质，并复归信号。 3、立即回报相关调度，并按调度指令进行处理，回
报的内容：（开关是否重合或已三相跳闸。线路 是否还有电压。哪些保护及自动装置动作。故障 录波器是否动作、测距、保护动作报告）
检查 2020/5/22
15
五、隔离故障点
1、检查保护范围内的设备，在检查保护范 围内的设备时，将已损坏的设备进行隔离
2、对生命有威胁的设备停电
3、运行中的设备有受损坏的威胁时，将其 隔离或停用
4、已损坏的设备隔离
5、站用电全部或部分停电时，恢复其电源；
Hale Waihona Puke 2020/5/2216
五、隔离故障点
应将事故每一阶段的情况，迅速而正确的报告有 关调度值班员。
2020/5/22
9
二、事故处理的一般顺序
下列操作可不与调度联系，由值班人员 先操作后汇报：
1、将直接对人身安全有威胁的设备停电。 2、将已损坏或受威胁的设备隔离。 3、恢复站用电源。
2020/5/22
10
二、事故处理的一般步骤
2、注意：合开关应考虑同期；母线、旁母充 电应考虑保护；中性点切换应考虑保护； 考虑定值区切换；重合闸方式改变等
3、汇报处理后的变电站运行方式及处理结果
2020/5/22
18
线路事故处理
线路故障分类：
1、单相故障、相间故障。
线路故障类型：
1、线路瞬间故障跳闸，重合闸动作重合成功。
2、线路永久性故障跳闸，重合闸动作重合成 功。
2020/5/22
2
第一讲 事故处理任务与 原则
2020/5/22
3
一、事故处理的一般原则
事故处理的任务：
1、尽速限制事故的发展，消除事故的根 源，解除对人身和设备的威胁；
2、尽可能保持正常设备继续运行，以保 证对用户的连续供电。应尽量保证站用 电的电源及其安全运行；
3、尽快对已停电的用户恢复供电，优先 恢复重要用户的供电；
2020/5/22
11
二、事故处理的一般步骤
4、将检查情况及已自行处理工作详细报告 调度，在调度的指挥下按事故处理原则进 行必要的倒闸操作；
5、报告上级主管领导。
2020/5/22
12
三、事故处理一般程序
1、检查监控机、控制屏、保护屏、中央信号 屏、一次设备情况、录波装置；
2、将检查情况汇报；
2020/5/22
6
一、事故处理的一般原则
4、值班员应加强运行监视，将所发现的异 常情况及时报告值班长或集控值班员，并 在值班长直接指挥下进行各项事故处理操 作。
5、处理事故时，应严瑾有序，并认真做好
记录和录音。其中值班人员中必须有一人
做好记录，特别要记录与事故有关现象，
各项操作时间，先后次序以及与调度联系
14
四、事故处理的注意问题
1、先保证完好设备的正常运行，再进行其他处 理
2、先完全隔离故障点再送电，严防再次发生事 故
3、跳闸过的开关。必须检查开关机构、本体是 否完好
4、重合成功的开关也必须检查
5、保护范围内的设备要检查完整；防止二次设 备也有故事
6、保护动作出口开关跳闸后，不管开关是否重
合成功，就应立即对开关信间隔进行外观仔细
6、故障的PT应停电后再进行操作，对拒动 的开关也应在设备停电的情况下拉开其两 侧刀闸
7、详细汇报事故处理情况
2020/5/22
17
六、对非故障设备送电
1、根据事故处理原则，可自行对事故进行处 理，进行必要的倒闸操作，可不用填写操 作票，但必须执行监护制度。除了可自行 操作的项目外，所有的操作必须经调度同 意
