电流互感器检修策略
电流互感器的选型、运行检修及故障防范处理
电流互感器的选型、运行检修及故障防范处理摘要：本文介绍了电流互感器的功能及分类，给出了电流互感器的选择原则，对电流互感器的运行检修重点进行了分析，对各种电流互感器的常见故障进行了统计，并给出了相应的防范对策，从而保证了电流互感器的安全稳定运行。
关键词：电流互感器；选择原则；运行检修；安全稳定引言：伴随着经济的迅速发展，我国的电力系统也在不断地发展，其技术也在不断地变得成熟，其电压等级也在不断地提升。
作为一种重要的电力装置，电流互感器的技术正处于快速发展阶段，它的数目也在不断增加。
电流互感器的类型很多，制造它的厂商也很多，但是它们的产品质量却参差不齐，因此，电流互感器的事故也是层出不穷，因为电流互感器是直接串联在一次线路上的，所以，如果电流互感器出现了意外，将会给人身安全和设备安全带来极大的威胁，甚至会导致停电，给人们带来巨大的经济损失。
因此，如何保证电流互感器的正常工作，已成为当前电流互感器研究的一个热点。
1.电流互感器选型1.1一次参数选择电流互感器的额定电压通常以电网一次侧为基准，但也可以稍高一些。
额定一次电流的选择通常要比一次系统的额定电流大，若一次系统的额定电流太小，为了便于生产，可以将其增大。
额定连续热电流应该不低于一次系统最大负载电流，额定短时热电流应该不低于一次系统短路电流，并要将系统的发展情况考虑进去，额定动稳定电流通常是额定短时热电流的2.5倍。
在实际应用中，可以选用多种电流比的电流互感器，也可以采用多种次级线圈进行不同电流比的设计。
1.2二次参数选择电流互感器的额定二次电流通常为1安培、5安培、2安培等。
测量级，P级，PR级，PX级，PXR级，在1A的额定次级电流下，其额定次级输出通常选择不大于15VA的标准值；在额定二次电流为5A的情况下，通常选用的二次功率不大于50VA。
为了便于制造，TPX级、TPY级和TPZ级暂态保护用电流互感器，通常情况下，额定二次电流选择1A，二次输出一般选择不超过10Ω的电阻性标准负荷，当额定一次电流达到上万安培及以上时，额定二次电流适宜选择5A，二次负荷不宜超过2Ω。
浅析电流互感器故障处理与改进措施
浅析电流互感器故障处理与改进措施摘要：不管是从适应时代的发展还是从满足客户需求来看，电力企业都需要互感器是电网中最不可或缺的一大主要设备，主要分为电流互感器和电压互感器。
随着电网规模的日益扩大，电流互感器也越来越普遍，而随之互感器故障的发生频率也越来越高，对电网的安全稳定运行造成了严重的影响。
因此，本文对电流互感器故障处理与改进措施进行了具体的阐释和分析。
关键词：电流互感器；故障处理；改进措施一、电流互感器使用注意事项(一)极性连接要正确。
电流互感器一般按减极性标注，如果极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感器并联时，全造成短路事故。
(二)二次回路应设保护性接地点，并可靠连接。
为防止一、二次绕组之间绝缘击穿后高电压窜人低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。
(三)运行中二次绕组不允许开路。
否则会导致以下严重后果：二次侧出现高电压，危及人身和仪表安全；出现过热，可能烧坏绕组；增大计量误差。
(四)用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防互相影响。
二、电流互感器故障产生的原因在电力系统中，电流互感器与电网母线直接连接。
如果电流互感器发生故障，就会直接对电网的稳定运行产生影响，进而造成电力系统故障，导致系统无法正常运行。
（一）人为操作因素电流互感器使用中偶尔也会出现人为操作导致的问题,如电流互感器接线出松动甚至脱落、二次绕组出现开路等,使电流互感器接触不良,出现过热或放电。
（二）电流互感器内部潮湿现有电流互感器的生产工艺存在很多缺陷，互感器的密封性较差。
当电流互感器内部潮湿时，极易导致绝缘性能降低，在经过长时间的使用后，极易导致电容芯棒被击穿，进而引发电流互感器故障和电网故障。
（三）温度过高导致绝缘热击穿在正常情况下，电流互感器能够承受自身的温度和电流荷载。
但是，在某些特殊情况下，电流互感器的绝缘性能因温度过高而降低，导致随时有被击穿的可能。
电流互感器检修维护试验作业指导书
110kV电流互感器检修作业指导书一、目的与范围为了加强公司各电站110kV电流互感器检查、检修、试验技术工作，确保110kV电流互感器检查、检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机定转子检查、检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压110kV的电流互感器的定期检查、维护、检修、缺陷处理现场检修、试验。
其他类型的电流互感器现场检查、检修、试验可参照执行。
电流互感器的检查、检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。
二、规范性引用文件（含验收标准等）GB 1207-2006《电磁式电压互感器》GBJ147—90《电气装置安装工程高压电器施工验收规范》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施453.2.1 作业项目、方法、标准678910四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡格式风险控制措施卡工作内容：。

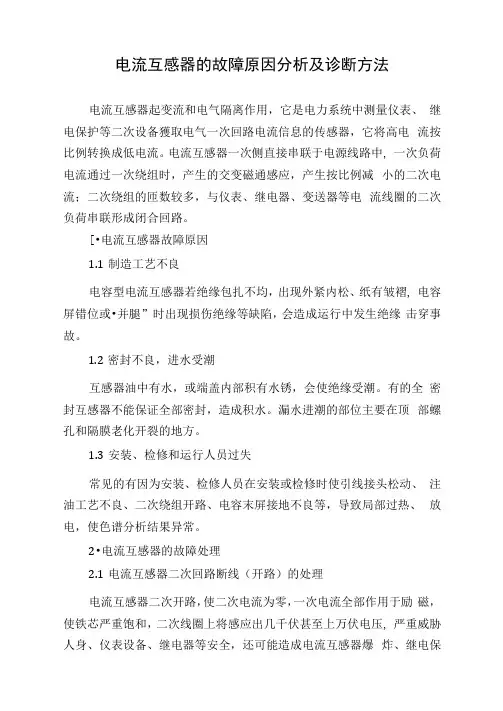

电流互感器的故障原因分析及诊断方法
电流互感器的故障原因分析及诊断方法电流互感器起变流和电气隔离作用，它是电力系统中测量仪表、继电保护等二次设备獲取电气一次回路电流信息的传感器，它将高电流按比例转换成低电流。
电流互感器一次侧直接串联于电源线路中, 一次负荷电流通过一次绕组时，产生的交变磁通感应，产生按比例减小的二次电流；二次绕组的匝数较多，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。
[•电流互感器故障原因1.1制造工艺不良电容型电流互感器若绝缘包扎不均，出现外紧内松、纸有皱褶, 电容屏错位或•并腿”时出现损伤绝缘等缺陷，会造成运行中发生绝缘击穿事故。
1.2密封不良，进水受潮互感器油中有水，或端盖内部积有水锈，会使绝缘受潮。
有的全密封互感器不能保证全部密封，造成积水。
漏水进潮的部位主要在顶部螺孔和隔膜老化开裂的地方。
1.3安装、检修和运行人员过失常见的有因为安装、检修人员在安装或检修时使引线接头松动、注油工艺不良、二次绕组开路、电容末屏接地不良等，导致局部过热、放电，使色谱分析结果异常。
2•电流互感器的故障处理2.1电流互感器二次回路断线（开路）的处理电流互感器二次开路，使二次电流为零，一次电流全部作用于励磁，使铁芯严重饱和，二次线圈上将感应出几千伏甚至上万伏电压, 严重威胁人身、仪表设备、继电器等安全，还可能造成电流互感器爆炸、继电保护误动等事故。
2.1.1异常现象2.1.1.1回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
2.1.1.2电流互感器本体有噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
2.1.1.3电流互感器二次回路端子、元件线头有放电、打火现象。
如我们值班人员在巡视10kV设备时，就曾因为听到打火声，并通过观察窗发现电流互感器接头有火花。
电流互感器常见故障的检测和处理措施
电流互感器常见故障的检测和处理措施1.出现异常声音或铁芯过热的处理。
在电流互感器运作过程中，如果出现二次回路开路或过负荷等问题，则会产生异常声音或者铁芯严重过热现象。
假如没有均匀涂刷半导体漆面，也容易产生较大的声音。
所以，如果有不正常声音或铁芯过热现象出现在电流互感器的运行中，需要对侧仪表的实际情况进行详细观察，从而及时将故障产生的原因找出。
如果是较大负荷造成的互感器出现异常，需要将负荷适当降低，并保证其能够满足额定负荷要求，另外还要继续观测电流互感器的具体运行情况；如果是二次回路导致互感器出现异常，要即刻停止设备运行；如果是绝缘损坏导致产生放电问题，需要对电流互感器及时更换。
2.异常运行的处理。
在电流互感器操作环节，可能会出现开路、发热问题，也可能会出现螺栓松动、声音怪异等问题，这时工作人员对这些问题进行处理时需要采取科学有效的措施，如在判断电流互感器二次回路开路问题时，需要对表计指示、声音等情况进行全面思考；在对电流互感器的发热情况进行检测时，能够通过试温蜡片进行测试。
尤其是检查二次回路开路时，如果有问题出现，则电流表的指示则为“0”，而且电能表此时为停止状态，随后有嗡嗡声出现，这时电流互感器内会出现异常的声音，进而烧焦大量端子排。
一旦上述任意一种情况出现在电流互感器运行过程中，都需要即刻停止设备运行。
3.二次回路开路处理。
在电流互感器运行中，二次侧高压现象可能会因为铁芯中磁通饱和而产生，从而导致放电现象产生在二次回路开路点，进而发生放电声或放电火花现象。
另外，铁芯的损耗会因为磁通饱和而增强且发热，这种情况下会导致异味和异常声音产生于绝缘材料中。
与此同时，电能表转速出现异常现象一般是由于电流互感器二次侧相连接的电流表无指示或指示摇摆不定所造成的。
所以，电流互感器二次侧一旦在互感器运行过程中出现开路现象，需要及时停止设备运行，并采取有效措施处理。
一旦没有办法进行停电，需要把一次负载电流尽快降低，将电流互感器二次回路通过绝缘工具在开路点前进行线路连接，使其形成短路，在故障排除以后，再将短路线拆除。
电流互感器产生故障的原因和故障处理方法
电流互感器产生故障的原因和故障处理方法电流互感器是电力系统中常用的测量设备，它能够将高电流转化为低电流，并将其送给测量仪表进行显示和记录。
然而，由于使用环境、设备老化、操作失误等原因，电流互感器在长期使用过程中可能会发生故障。
下面将就电流互感器产生故障的原因和故障处理方法进行详细阐述。
1.使用环境恶劣：电流互感器通常安装在供电设备中，而供电设备往往处于高温、高湿、高腐蚀的环境中，这些极端条件会对电流互感器的内部零件和绝缘材料造成损害。
2.设备老化：长期使用会导致电流互感器元器件老化，如绝缘材料老化、绝缘子破损、铁芯饱和等，从而引发故障。
3.操作失误：操作人员在使用或维护电流互感器时，如果操作不当，如超过额定容量、接错线、接触不良等，都可能导致电流互感器故障。
针对电流互感器产生的不同故障，需要采取相应的处理方法：1.外观损坏：若电流互感器外观有明显损坏，如绝缘子破损、外壳裂纹等，需要及时更换或修复。
2.线圈损坏：如线圈绝缘破损，应进行绝缘处理或更换线圈。
3.铁芯饱和：铁芯饱和常表现为输出信号失真，应采取增加铁芯断面积或更换合适的铁芯材料等方式解决问题。
4.绝缘材料老化：若互感器绝缘材料老化，应及时更换绝缘材料，并进行绝缘测试，确保其性能达标。
5.过负荷运行：若电流互感器因过负荷运行而损坏，需要重新评估负荷条件，选择合适容量的互感器进行替换。
6.接触不良：若电流互感器的接触存在故障，应清洁接触面，确认接线正确，保证良好的接触。
总结地说，电流互感器产生故障的原因包括使用环境恶劣、设备老化和操作失误等，针对不同故障需要采取相应的处理方法。
为确保电流互感器的正常运行和测量精度，必须定期进行检查和维护，并根据具体情况及时进行修复或更换。
电流互感器故障分析处理及改进策略探析
电流互感器故障分析处理及改进策略探析摘要：电流互感器作为电网最重要的设备，能够有效提高电网的整体安全性。
但是由于电流互感器经常会出现异常问题，导致整个电网运行受到影响，所以必须要对电流互感器的异常状况进行分析，明确电流互感器出现异常状况的关键所在，从而有针对性地提出改进措施，提高电流互感器的整体运行质量。
关键词：电流互感器；故障；改进策略1 电流互感器的主要特点电流互感器由于结构简单、体积轻便，还可以直接与电子计算机进行连接，保障电流互感器的整体功能和工作效率，也能够适应智能电力系统的发展要求。
利用电流互感器可以有效适应当前电力系统大容量、高电压的发展需求，也符合电网小型化、紧凑化的建设标准。
电流互感器还能与计算机进行连接，保障了多功能、智能化的需求。
由于无源式电流互感器不需要复杂的供电设备就能够进行运转，所以很适合在偏僻的户外、空旷的场地稳定运行，并且能够简化整个系统的设计，提高系统的稳定性。
但是因为无源式电流互感器的传感头设计复杂，没有光学稳定系统，这样就造成无源式电流互感器很容易受到外界环境的影响，导致测量的结果精准度不足。
有一些学者利用脚踏装置来提高测量的精准度，但是脚踏装置过于复杂，所以应用起来非常困难，为此必须针对无源式电流互感器进行深入的研究。
2 电流互感器产生故障的主要原因2.1 安检人员存在过失在针对电流互感器进行故障检查的过程中，由于安装人员或检查人员自身的操作失误，导致引线的接头出现松动脱落等问题，也会导致电流互感器的正常运转受到影响。
2.2 密封不良在电流互感器中，由于油中有水或者端盖内部积水导致电流互感器出现水锈，造成绝缘受潮的问题，还有的是因为全密封互感器无法进行全部的密封，导致积水漏水的故障发生，引起电流互感器的顶部螺丝或者隔膜出现老化开裂。
3 电流互感器在线校准基本原理方案一：图1为电流互感器在线校准系统方案一基本原理图，它主要由标准电流互感器、无线数据采集发射装置和数据处理系统三部分组成。
电流互感器检修维护方式方法
电流互感器检修维护方式方法
电流互感器的检修维护方式方法主要包括以下几个方面：
1. 定期检查：定期对电流互感器进行检查，包括外观、声音、气味等，以及时发现异常情况。
2. 清洁维护：定期对电流互感器进行清洁，保持其良好的运行状态。
3. 预防性试验：按照规定的周期对电流互感器进行预防性试验，以检测其性能是否正常。
4. 状态监测：通过在线监测或离线监测等方式，对电流互感器的运行状态进行实时监测，以便及时发现异常。
5. 故障处理：一旦发现电流互感器出现故障，应立即停止使用，并进行检修。
根据故障情况，可能需要更换互感器或进行进一步的维修。
6. 记录分析：对电流互感器的运行状态、检修维护记录、试验数据等进行记录和分析，以便更好地了解其性能和运行状况。
7. 人员安全：在进行电流互感器的检修维护工作时，应采取必要的安全措施，确保工作人员的人身安全。
8. 遵循标准：在进行电流互感器的检修维护时，应遵循相关的国家标准、行业标准和操作规程等，以确保工作质量和安全。
9. 培训提高：通过培训和学习，不断提高工作人员的技能水平和经验，使其能够更好地进行电流互感器的检修维护工作。
10. 技术更新：随着技术的不断进步和应用，应及时对电流互感器进行技术更新和改造，以提高其性能和可靠性。
总之，对电流互感器的检修维护需要遵循科学的方法和程序，采取有效的措施，确保其正常运行和延长使用寿命。
同时，还需要注重人员安全和技术更新等方面的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规章制度编号：国网（运检/4）12***-2016国家电网公司变电评价通用管理规定第35分册电流互感器检修策略
国家电网公司
二〇一六年十月
前言
为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电评价通用管理规定》编制的第35分册《电流互感器检修策略》，适用于35kV及以上变电站电流互感器。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：**、**。
本细则主要起草人：**、**
电流互感器检修策略。
