交换与虚拟局域网
第四章交换与虚拟局域网学习本章应掌握：1. 交换机以太网的特点2. 以太网交换机的工作过程和数据传输方式3. 以太网交换机的通信过滤、地址学习和生成树协议4. VLAN的组网方法和特点§ 4.1 交换式以太网的提出引入：以太网变得越来越拥塞和不堪重负。
这一方面是由于网络应用和网络用户的迅速增长，另一方面则是由于快速CPU及快速网络操作系统的出现。
现在，处于同一个以太网上的两个工作站就很容易使网络饱和。
为了提高局域网的效率，交换技术应运而生了。
4.1.1共享式以太网存在的问题传统的共享式以太网是最简单、最便宜、最常用的一种组网方式。
但是，在网络应用和组网过程中，共享式以太网暴露出它的缺点,主要有以下几个方面:（1）覆盖的地理范围有限。
按照CSMA/CD的有关规定，以太网覆盖的地理范围随网络速度的增加而减小。
只要两个节点处于同一个以太网中，它们之间的最大距离就不能超过这一固定值，不管他们之间的连接跨越一个集线器还是多个集线器。
如果超过这个值，网络通信就会出现问题。
（2）网络总带宽容量固定。
传统的以太网是共享式的以太局域网。
网络上的所有节点共享同一传输介质。
在一个节点使用传输介质的过程中，另一节点必须等待。
共享式以太网的固定带宽容量被网络上的所有节点共同拥有，随机占用。
网络中的节点越多，每个节点平均可以使用的带宽越窄，网络的响应速度也会越慢。
举例：对于一个使用100BASE-TX技术的100Mb/s以太网，如果连接10个节点，则每个节点平均带宽发送节点竞争共享介质的过程中，冲突和碰撞是不可避免的。
冲突和碰撞会造成发送节点随机延迟和重发，进而浪费网络带宽。
随着网络中节点数的增加，冲突和碰撞必然加大，相应的带宽浪费也会越大。
（3）不能支持多种速率。
网络应用是多种多样的，不同速率的混合型组网不但有其存在的客观要求，而且也可以提高组网的传输速率，否则一个设备发送的信息，另一个设备不可能收到。
单一的共享式以太网不可能提供多种速率的设备支持。
交换与虚拟局域网教案
交换与虚拟局域网
5.2.2数据转发方式
1．直接交换
2．存储转发交换
3．改进的直接交换
5.2.3地址学习
5.2.4通信过滤
5.2.5生成树协议
5.3 虚拟局域网VLAN
虚拟局域网VLAN是由一些局域网网段构成的与物理位置无关的逻辑组，而这些网段具有某些共同的需求。
每一个VLAN的帧都有一个明确的标识符，指明发送这个帧的工作站是属于哪一个VLAN。
利用以太网交换机可以很方便地实现虚拟局域网VLAN。
5.3.1共享式以太网与VLAN
5.3.2 VLAN的组网方法
1.静态VLAN
静态VLAN就是静态地将以太网交换机上的一些端口划分给一个VLAN。
这些端口一直保持这种配置关系直到人工改变它们。
2.动态VLAN
所谓的动态VLAN是指交换机上VLAN端口是动态分配的。
5.3.3 VLAN的优点
1.减少网络管理开销
2.控制广播活动
3.提供较好的网络安全性
4.利用现有的集线器以节省开支
教学环节及组织1．新课引入
通过大家对局域网的深入学习，提出交换与虚拟局域网。
2．讲授新课
第5章交换与虚拟局域网
（1）交换式以太网的提出
（2）以太网交换机的工作原理
以太网交换机的工作过程
数据转发方式
地址学习
通信过滤
生成树协议。
交换式和虚拟局域网的配置
交换式和虚拟局域网的配置介绍交换式和虚拟局域网（VLAN）是计算机网络中常用的两种配置方式。
交换式网络利用交换机进行数据包的转发，而VLAN则可以将一台交换机划分为多个逻辑上独立的子网。
本文将介绍交换式和VLAN的配置方法及其应用场景。
交换式网络的配置步骤1.确认网络拓扑：在配置交换式网络之前，首先需要了解网络拓扑结构，包括交换机的位置、连接的设备以及网络流量的需求。
2.设置交换机的基本参数：配置交换机的基本参数，包括IP地址、子网掩码、默认网关等。
这些参数将用于交换机与其他网络设备之间的通信。
3.虚拟局域网的划分：根据实际需求，将交换机划分成不同的VLAN。
可以按照部门、功能或物理位置等因素来划分VLAN。
4.VLAN接口的配置：为每个VLAN分配一个接口，并进行相应的配置。
可以配置VLAN接口的IP地址、子网掩码、VLAN标识和端口成员关系等。
5.端口的配置：将交换机的端口划分到相应的VLAN中。
可以根据需要将一个或多个端口分配给某个VLAN。
6.交换机之间的互联：如果存在多台交换机，需要进行交换机之间的互联。
可以使用链路聚合技术（如LACP）或者配置特定的端口作为交换机之间的连线。
7.测试和优化：配置完成后，需要进行测试，确保各个VLAN 之间的通信正常。
如果出现问题，可以进一步优化配置，例如检查VLAN接口的配置、端口成员关系以及网络流量的分布等。
VLAN的配置步骤1.确认交换机的支持：在配置VLAN之前，需要确保所使用的交换机支持VLAN功能。
大多数企业级交换机都支持VLAN，但是一些低端交换机可能不支持。
2.VLAN的划分：根据实际需求，确定需要划分的VLAN数量和名称。
可以按照部门、功能或物理位置等因素进行划分。
3.VLAN接口的配置：为每个VLAN分配一个接口，并进行相应的配置。
可以配置VLAN接口的IP地址、子网掩码、VLAN 标识和端口成员关系等。
4.端口的配置：将交换机的端口划分到相应的VLAN中。

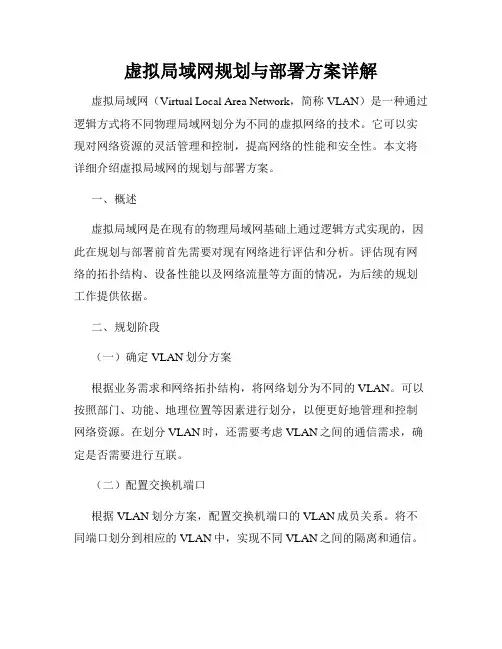

虚拟局域网规划与部署方案详解
虚拟局域网规划与部署方案详解虚拟局域网（Virtual Local Area Network，简称VLAN）是一种通过逻辑方式将不同物理局域网划分为不同的虚拟网络的技术。
它可以实现对网络资源的灵活管理和控制，提高网络的性能和安全性。
本文将详细介绍虚拟局域网的规划与部署方案。
一、概述虚拟局域网是在现有的物理局域网基础上通过逻辑方式实现的，因此在规划与部署前首先需要对现有网络进行评估和分析。
评估现有网络的拓扑结构、设备性能以及网络流量等方面的情况，为后续的规划工作提供依据。
二、规划阶段（一）确定VLAN划分方案根据业务需求和网络拓扑结构，将网络划分为不同的VLAN。
可以按照部门、功能、地理位置等因素进行划分，以便更好地管理和控制网络资源。
在划分VLAN时，还需要考虑VLAN之间的通信需求，确定是否需要进行互联。
（二）配置交换机端口根据VLAN划分方案，配置交换机端口的VLAN成员关系。
将不同端口划分到相应的VLAN中，实现不同VLAN之间的隔离和通信。
此外，还需注意配置端口的其他参数，如速率、双工模式等，以确保网络性能的稳定和优化。
（三）配置VLAN接口对于需要进行互联的VLAN，需要配置交换机的VLAN接口。
通过VLAN接口，可以实现不同VLAN之间的通信。
在配置VLAN接口时，需要指定接口的IP地址、子网掩码和默认网关等参数。
三、部署阶段（一）测试与验证在完成VLAN的配置后，需要对网络进行测试与验证。
可以通过ping命令、tracert命令等工具，测试不同VLAN之间的连通性和通信速度，确保网络的正常运行。
（二）安全性配置虚拟局域网可以提高网络的安全性，特别是在隔离和控制网络流量方面具有优势。
在部署阶段，可以进一步加强网络的安全性，如配置访问控制列表（ACL）限制不同VLAN之间的通信，配置虚拟专用网（VPN）实现远程访问等。
（三）监控与管理部署完虚拟局域网后，需要对网络进行实时监控和管理。
可以使用网络管理软件，对交换机、VLAN接口和网络流量等进行监控和管理。
实验三 虚拟局域网配置
实验三虚拟局域网配置在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（VLAN）作为一种重要的网络技术，在提高网络性能、增强安全性和简化管理方面发挥着关键作用。
本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法，通过实际操作来感受其在网络架构中的应用和优势。
一、实验背景与目的随着企业规模的不断扩大和网络应用的日益复杂，传统的局域网架构已经难以满足需求。
不同部门之间的网络访问需求各异，对安全性和性能的要求也不尽相同。
虚拟局域网技术的出现，为解决这些问题提供了有效的手段。
本次实验的目的在于：1、理解虚拟局域网的工作原理和概念，包括 VLAN 的划分方式、VLAN 间的通信机制等。
2、掌握在交换机上进行虚拟局域网配置的具体步骤和命令。
3、观察并分析虚拟局域网配置对网络性能和安全性的影响。
4、培养解决实际网络问题的能力，提高网络管理的技能水平。
二、实验设备与环境本次实验所需的设备包括：1、若干台支持 VLAN 功能的交换机，如 Cisco、Huawei 等品牌。
2、若干台计算机，用于连接到交换机进行测试和验证。
3、网络线缆若干，用于连接设备。
实验环境搭建在一个局域网内，确保所有设备能够正常通信，并为每台设备分配了相应的 IP 地址。
三、实验原理虚拟局域网（VLAN）是一种将局域网内的设备逻辑地划分成不同网段的技术。
通过 VLAN 的划分，可以将一个物理的局域网在逻辑上划分成多个不同的广播域，从而有效地控制广播风暴的传播范围，提高网络的性能和安全性。
VLAN 的划分方式有多种，常见的有基于端口的划分、基于 MAC 地址的划分、基于网络层协议的划分等。
在本次实验中，我们主要采用基于端口的划分方式，即将交换机的不同端口划分到不同的 VLAN 中。
VLAN 间的通信需要通过三层设备（如路由器或三层交换机）来实现。
在配置 VLAN 时，需要为每个 VLAN 分配一个 VLAN ID，并设置相应的端口模式（如 Access 端口和 Trunk 端口）。
交换式和虚拟局域网的配置
实验4 交换式和虚拟局域网的配置一．实验目的通过组装交换式以太网，初步了解和掌握配置VLAN的方法。
二．实验内容1、利用交换机组装简单的交换式以太网；2、配置以太网交换机；3、在交换式以太网上划分VLAN。
三．实验过程1、交换式以太网的组网: 组网连接方法与共享式以太网类似（1）计算机与交换机连接: 直通电缆（2）交换机与交换机级联●上行端口（级联端口）与普通端口：直通电缆●普通端口与普通端口：交叉电缆（3）交换机与集线器级联●上行端口（级联端口）与普通端口：直通电缆●普通端口与普通端口：交叉电缆计算机连入交换机集线器连入交换机实践中组装的交换式以太网2、以太网交换机的配置（1）终端控制台的连接和配置。
利用PC机作为控制终端使用，在连接完毕后通过以下步骤进行设置：（A）启动Windows 2000，通过：“开始”→“程序”→“附件”→“通信”→“超级终端”进入超级终端程序；（B）新建连接，选择交换机使用的串口（本实验为COM1），并将该串口设置为9600波特、其他为默认即可；（C）进入超级终端程序后，单击“回车”键，系统将收到交换机的回送信息。
终端控制台的连接:超级终端的串口配置:终端控制台启动后的显示界面:键入<回车>后（2）查看以太网交换机的端口/MAC地址映射表和VLAN配置信息（A）键入en，并输入口令，交换机将回送命令提示符（本实验交换机为 #），如下图。
（B）键入show mac-address-table ，交换机就回送当前存储的端口/MAC地址映射表；提示：如果某台计算机已连接在交换机上，但没有在该表中列出，可以在该计算机上用ping命令检测网上其它计算机，然后再用show mac-address-table，如无意外，表中应该出现这台计算机使用的MAC地址。
（C）键入show vlan，交换机就回送存储的VLAN配置信息；VLAN Name Status Ports ↓↓↓↓VLAN编号VLAN名字 VLAN状态 VLAN所包含的端口号3、配置 VLAN（1）添加VLAN（A）用vlan database 命令进入VLAN数据库维护模式；（B）用vlan命令建立一个虚拟网络，其格式如下：vlan <编号> name <名字>如：vlan 2 name abc 就可以建立一个编号为2，名字是abc的虚拟网络提示：因为交换机中一般编号1的虚拟网络是默认建立的，不能删除，因此管理员建立的虚拟网络编号从2开始，最多能建立的数目由交换机决定。
交换式和虚拟局域网设计
交换式和虚拟局域网设计在当今的网络环境中，交换式和虚拟局域网（VLAN）技术的应用越来越广泛。
它们为企业和组织提供了更高效、灵活和安全的网络架构。
接下来，让我们深入探讨一下交换式和虚拟局域网的设计。
交换式网络是一种基于交换机的网络架构，相较于传统的共享式网络，它具有显著的优势。
在共享式网络中，所有设备共享网络带宽，容易导致网络拥塞和性能下降。
而交换式网络通过为每个连接的设备提供专用的带宽，大大提高了网络的性能和效率。
交换机根据 MAC 地址表来转发数据帧，能够快速准确地将数据发送到目标设备，减少了数据冲突和传输延迟。
虚拟局域网（VLAN）则是在交换式网络的基础上进一步划分逻辑网络的技术。
通过将一个物理局域网划分为多个虚拟局域网，我们可以实现不同部门、不同业务之间的网络隔离，提高网络的安全性和管理性。
例如，财务部门的 VLAN 可以与研发部门的 VLAN 隔离开来，限制它们之间的直接通信，从而保护财务数据的安全。
在设计交换式网络时，我们首先需要考虑网络的规模和拓扑结构。
对于小型网络，简单的星型拓扑结构可能就足够了；而对于大型企业网络，可能需要采用更复杂的多层拓扑结构，如核心层、汇聚层和接入层。
核心层负责高速的数据转发，汇聚层将多个接入层连接起来，接入层则直接连接终端设备。
交换机的选择也是至关重要的。
我们需要根据网络的性能需求、端口数量、支持的功能等来选择合适的交换机。
例如，如果需要支持高速的千兆以太网或万兆以太网，就需要选择相应接口的交换机。
同时，交换机的背板带宽、包转发率等性能指标也需要满足网络的要求。
在设计虚拟局域网时，我们需要明确划分 VLAN 的依据。
常见的划分方式包括基于端口、基于 MAC 地址、基于 IP 地址和基于协议等。
基于端口的划分是最简单直观的方式，将交换机的不同端口划分到不同的 VLAN 中。
基于 MAC 地址的划分则更加灵活，无论设备连接到哪个端口，都能根据其 MAC 地址归属到相应的 VLAN。
