水电站励磁系统的故障及处理通用版

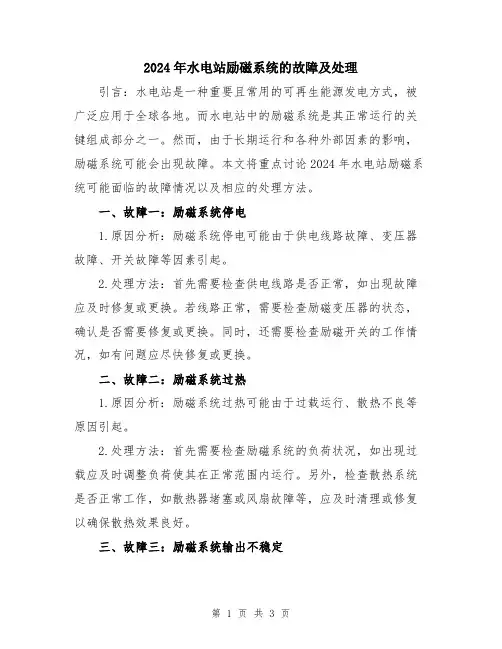

2024年水电站励磁系统的故障及处理
2024年水电站励磁系统的故障及处理引言：水电站是一种重要且常用的可再生能源发电方式，被广泛应用于全球各地。
而水电站中的励磁系统是其正常运行的关键组成部分之一。
然而，由于长期运行和各种外部因素的影响，励磁系统可能会出现故障。
本文将重点讨论2024年水电站励磁系统可能面临的故障情况以及相应的处理方法。
一、故障一：励磁系统停电1.原因分析：励磁系统停电可能由于供电线路故障、变压器故障、开关故障等因素引起。
2.处理方法：首先需要检查供电线路是否正常，如出现故障应及时修复或更换。
若线路正常，需要检查励磁变压器的状态，确认是否需要修复或更换。
同时，还需要检查励磁开关的工作情况，如有问题应尽快修复或更换。
二、故障二：励磁系统过热1.原因分析：励磁系统过热可能由于过载运行、散热不良等原因引起。
2.处理方法：首先需要检查励磁系统的负荷状况，如出现过载应及时调整负荷使其在正常范围内运行。
另外，检查散热系统是否正常工作，如散热器堵塞或风扇故障等，应及时清理或修复以确保散热效果良好。
三、故障三：励磁系统输出不稳定1.原因分析：励磁系统输出不稳定可能由于调节回路不稳定、电源电压波动等原因引起。
2.处理方法：首先需要检查调节回路的工作情况，如出现不稳定应检查回路中的元件是否老化或损坏，并及时更换。
另外，需要检查电源电压波动情况，如电源不稳定应考虑增加电压稳定器以确保励磁系统输出的稳定性。
四、故障四：励磁系统绝缘故障1.原因分析：励磁系统绝缘故障可能由于湿气侵入、绝缘材料老化等原因引起。
2.处理方法：首先需要对励磁系统进行全面的绝缘检测，找出绝缘故障的具体位置。
然后应依据具体情况采取相应的处理措施，如更换绝缘材料、防水涂层等，以保证励磁系统的绝缘性能。
五、故障五：励磁系统电气连接故障1.原因分析：励磁系统电气连接故障可能由于接线不牢固、插销烧坏等原因引起。
2.处理方法：首先需要对电气接线进行全面检查，确保接线牢固可靠。
如发现接线不良应及时进行修复。

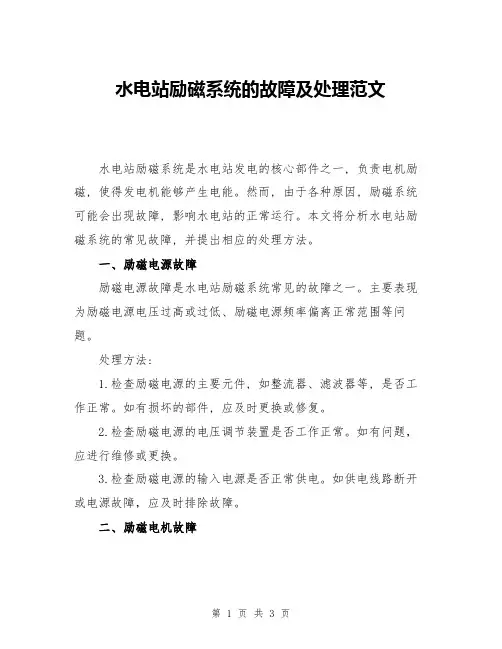

水电站励磁系统的故障及处理范文
水电站励磁系统的故障及处理范文水电站励磁系统是水电站发电的核心部件之一, 负责电机励磁, 使得发电机能够产生电能。
然而, 由于各种原因, 励磁系统可能会出现故障, 影响水电站的正常运行。
本文将分析水电站励磁系统的常见故障, 并提出相应的处理方法。
一、励磁电源故障励磁电源故障是水电站励磁系统常见的故障之一。
主要表现为励磁电源电压过高或过低、励磁电源频率偏离正常范围等问题。
处理方法:1.检查励磁电源的主要元件, 如整流器、滤波器等, 是否工作正常。
如有损坏的部件, 应及时更换或修复。
2.检查励磁电源的电压调节装置是否工作正常。
如有问题，应进行维修或更换。
3.检查励磁电源的输入电源是否正常供电。
如供电线路断开或电源故障，应及时排除故障。
二、励磁电机故障励磁电机是水电站励磁系统中的关键设备, 负责提供旋转磁场, 使发电机能够产生电能。
励磁电机故障可能导致励磁电流无法正常产生, 进而影响发电机的工作。
处理方法:1.检查励磁电机的接线是否正常。
如接线松动或接触不良, 应进行修复。
2.检查励磁电机的绝缘情况。
如绝缘破损或绝缘阻值不符合要求，应进行绝缘处理或更换励磁电机。
3.检查励磁电机的轴承是否正常。
如轴承磨损或润滑不良，应进行维修或更换。
三、励磁系统自动调节故障水电站励磁系统通常采用自动调节方式, 根据发电机负载情况对励磁电流进行调节。
当自动调节系统发生故障时, 可能导致励磁电流无法及时调整, 影响发电机的输出功率。
处理方法:1.检查自动调节系统的传感器是否正常工作。
如果传感器损坏或测量不准确, 应及时更换或修复。
2.检查自动调节系统的控制器是否正常。
如控制器程序错误或硬件故障，应进行软件升级或更换控制器。
3.检查自动调节系统的执行器是否正常。
如执行器失灵或执行速度偏慢，应进行维修或更换。
四、系统保护装置故障水电站励磁系统配备了多种保护装置, 用于保护发电机和励磁设备的安全运行。
当保护装置发生故障时, 可能导致误动作或无法动作, 进而影响系统的安全性和可靠性。
水电站励磁系统的故障及处理(正式)
编订：__________________单位：__________________时间：__________________水电站励磁系统的故障及处理(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1011-60 水电站励磁系统的故障及处理(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
励磁系统的故障及处理（1）水轮发电机失磁故障。
故障现象是：1）转子电流表指示迅速下降接近于零；2）功率因数表指示进相；3）有功功率表指示较正常值稍低；4）无功功率表指示反向；5）定子电流表指示较正常值高，且有摆动；6）发电机出口电压表指示较正常值指示稍低；（2）发电机运行中励磁机极性反向故障。
故障表现：1）转子电流表、转子电压表反指2）定子电流表、电压表、有功、无功功率表及功率因数表指示正常处理方法：不必停机。
只需将转子表计接线端头互换位置即可，并计入运行日志。
（3）励磁回路绝缘电阻降低。
故障现象是由励磁回路电压表指示发现。
处理时不必停机，应加强监视，并用压缩空气吹净整流子及滑环表面粉尘，以恢复绝缘电阻，无效时应寻找机会停机查明原因。
（4）励磁机着火，处理方法与发电机着火的处理方法相同。
（5）励磁机整流子产生强烈火花，应减少无功负荷，降低励磁电流，同时监视功率因数不得近相运行。
必要时减少有功负荷，无效时则应将机组解列，停机处理。
励磁系统的常见故障及处理
转子“过电压”故障1现象:发生快熔熔断后，灭磁(开关)柜上“转子过电压”指示灯亮，智能操作屏发出中文的红色闪烁报警信号，微机监控装置同时报警。
2 处理:检查灭磁(开关)柜内特种熔断器(RD)是否熔断，非线性电阻(FR1)是否损坏；查看“转子过电压”保护动作后的计数情况，按下复归按钮复归信号，判断“转子过电压”保护动作的正确性。
励磁消失保护动作处理：现象：出现转子电流突然为零或接近于零，发电机母线电压降低，有功出力降低并波动，无功出力大幅度进相，定子电流大幅度升高并波动，发电机发出异音并强烈震动处理：1立即将机组有功出力减至零。
2迅速检查是否由于人为误碰励磁机FMK跳闸引起，如属此情况立即将机组解列空转，重新建压同期并列。
3否则，立刻将机组解列停机，检查是否由于励磁回路开路引起，在故障消除后可将发电机并入系统运行。
PT(2YH)断相现象：主通道发生1PT(2YH)断相故障后调节器将自动切换到备用通道运行，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“PT故障”黄色LED指示灯亮，微机监控装置同时报警。
处理：检查切换到备用通道后的运行情况，检查励磁电压互感器2YH高压熔断器是否出现熔断等断相情况，经更换熔断器故障消除后，励磁装置可继续运行，否则应停机、停电处理。
PT(1YH)断相现象：励磁调节器检测到2PT(1YH)断相故障后，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“PT故障”黄色LED指示灯亮，微机监控装置同时报警。
处理：该故障对主通道的运行无影响，如果调节器处于备用通道运行时出现此故障，应立刻人工切换到主通道运行，检查励磁电压互感器1YH高压熔断器是否出现熔断等断相情况，经更换熔断器故障消除后，励磁装置可继续运行，否则应停电处理。
微机故障现象：发生微机故障后调节器将自动切换到备用通道运行，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“调节器故障”黄色LED指示灯亮，微机监控装置同时报警。

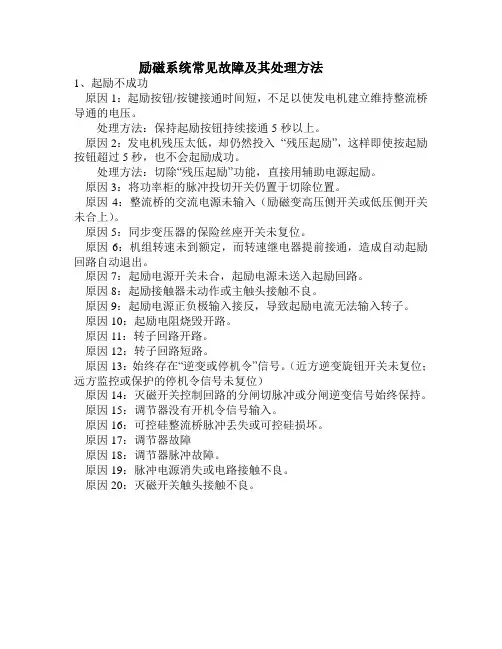

励磁系统常见故障及其处理方法
励磁系统常见故障及其处理方法1、起励不成功原因1：起励按钮/按键接通时间短，不足以使发电机建立维持整流桥导通的电压。
处理方法：保持起励按钮持续接通5秒以上。
原因2：发电机残压太低，却仍然投入“残压起励”，这样即使按起励按钮超过5秒，也不会起励成功。
处理方法：切除“残压起励”功能，直接用辅助电源起励。
原因3：将功率柜的脉冲投切开关仍置于切除位置。
原因4：整流桥的交流电源未输入（励磁变高压侧开关或低压侧开关未合上）。
原因5：同步变压器的保险丝座开关未复位。
原因6：机组转速未到额定，而转速继电器提前接通，造成自动起励回路自动退出。
原因7：起励电源开关未合，起励电源未送入起励回路。
原因8：起励接触器未动作或主触头接触不良。
原因9：起励电源正负极输入接反，导致起励电流无法输入转子。
原因10：起励电阻烧毁开路。
原因11：转子回路开路。
原因12：转子回路短路。
原因13：始终存在“逆变或停机令”信号。
（近方逆变旋钮开关未复位；远方监控或保护的停机令信号未复位）原因14：灭磁开关控制回路的分闸切脉冲或分闸逆变信号始终保持。
原因15：调节器没有开机令信号输入。
原因16：可控硅整流桥脉冲丢失或可控硅损坏。
原因17：调节器故障原因18：调节器脉冲故障。
原因19：脉冲电源消失或电路接触不良。
原因20：灭磁开关触头接触不良。
2、起励过压原因1：励磁变压器相序不对。
原因2：PT反馈电压回路存在故障。
原因3：残压起励回路没有正确退出。
原因4：调节器输出脉冲相位混乱。
3、功率柜故障原因1：风压低，风压继电器接点抖动。
处理方法：调整风压继电器行程开关的角度。
原因2：风温过高，温度高于50度。
处理方法：对比两个功率柜，检查测温电阻是否正常。
原因3：电流不平衡，6个可控硅之间均流系数<0.85。
处理方法：检查是否有可控硅不导通或霍尔变送器测量误差。
4、PT故障条件：PT电压>10％，任一相电压低于三相平均值的83％。
原因1：PT高压侧保险丝熔断处理方法：测量PT输入端三相电压，检查电压是否平衡。
励磁系统的常见故障及处理
转子“过电压”故障1现象:发生快熔熔断后，灭磁(开关)柜上“转子过电压”指示灯亮，智能操作屏发出中文的红色闪烁报警信号，微机监控装置同时报警。
2 处理:检查灭磁(开关)柜内特种熔断器(RD)是否熔断，非线性电阻(FR1)是否损坏；查看“转子过电压”保护动作后的计数情况，按下复归按钮复归信号，判断“转子过电压”保护动作的正确性。
励磁消失保护动作处理：现象：出现转子电流突然为零或接近于零，发电机母线电压降低，有功出力降低并波动，无功出力大幅度进相，定子电流大幅度升高并波动，发电机发出异音并强烈震动处理：1立即将机组有功出力减至零。
2迅速检查是否由于人为误碰励磁机FMK跳闸引起，如属此情况立即将机组解列空转，重新建压同期并列。
3否则，立刻将机组解列停机，检查是否由于励磁回路开路引起，在故障消除后可将发电机并入系统运行。
PT(2YH)断相现象：主通道发生1PT(2YH)断相故障后调节器将自动切换到备用通道运行，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“PT故障”黄色LED指示灯亮，微机监控装置同时报警。
处理：检查切换到备用通道后的运行情况，检查励磁电压互感器2YH高压熔断器是否出现熔断等断相情况，经更换熔断器故障消除后，励磁装置可继续运行，否则应停机、停电处理。
PT(1YH)断相现象：励磁调节器检测到2PT(1YH)断相故障后，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“PT故障”黄色LED指示灯亮，微机监控装置同时报警。
处理：该故障对主通道的运行无影响，如果调节器处于备用通道运行时出现此故障，应立刻人工切换到主通道运行，检查励磁电压互感器1YH高压熔断器是否出现熔断等断相情况，经更换熔断器故障消除后，励磁装置可继续运行，否则应停电处理。
微机故障现象：发生微机故障后调节器将自动切换到备用通道运行，智能操作屏发出中文的红色闪烁报警信号，调节器面板上“调节器故障”黄色LED指示灯亮，微机监控装置同时报警。
水电站励磁系统故障产生原因及改进措施
水电站励磁系统故障产生原因及改进措施摘要：励磁系统作为水电站发电机的重要组成部分，在运行过程中如果突然出现问题，将对水电站的安全运行产生重大影响。
本文通过对水电站励磁系统常见故障进行分析，探析故障产生的原因并制定了相应的对策，期望为水电站磁力系统的维修及养护提供相应理论依据。
关键词：水电站；励磁系统；故障；应对措施发电机输出电压的实时调节是水电站发电机励磁系统中最重要的部分，以保证发电机运行的最大效率。
如果励磁系统出现问题，将使水电机组难以正常工作。
如果问题严重，将导致一系列不安全现象一、水电励磁系统的基本概念水电站励磁系统的结构分为励磁调节器以及励磁功率单元。
励磁系统的工作原理是根据预定的标准采集水电站发送的信号，然后将这些信号转换为电流传输。
发电机转子通过外力达到一定转速后，形成电流，励磁系统的平稳运行对整个电力系统的运行非常重要。
一般来说，水电机组的励磁电流运行因容量不同而不同。
当水电机组容量超过500千瓦时，一般可采用自并励晶闸管励磁。
如果小于500千瓦，采用双绕组电抗器并联自复励[1]。
早期，人们一般采用永磁辅助励磁机等方法。
这些方法相对落后，产生的电流较小，很难满足发电需求。
大容量机组励磁系统结构复杂，各设备紧密相连，相互配合，形成励磁调节操作系统。
励磁调节器通常主要采用自动调压控制方式，操作起来相对简单，方便对系统单元的控制。
自动调压控制的工作原理是利用调压器来控制输出电流，达到调节的目的。
调节器的输入等于发电机电压和设定值之间的误差，具体调节原理如图1所示。
图1水电站励磁调节器控制原理二、水电站励磁系统的常见故障分析及应对策略1.失磁（1）故障分析①如果系统的某一部分发生故障，该区域的录波将被及时记录，此处的电压值也将处于突发状态。
因此，找到录波信息可以在短时间内找出故障原因。
②从录波开始，电压值将每隔一定的时间间隔下降一定的值，直到电压值为负值。
在这种状态下，电流和定子电压将大幅摆动。
水电站励磁系统故障分析及改进措施
水电站励磁系统故障分析及改进措施发布时间：2022-02-16T08:11:40.102Z 来源：《中国电业》（发电）》2021年第16期作者：刘芳[导读] 随着特高压直流输电的快速发展，越来越需要大量无功功率的支撑，大型调相机具有较强的瞬时无功支撑能力和短时过载能力，可以有效地防止换相失败故障的发生，提高故障切除速度，对于保证特高压直流输电稳定性具有重要意义。
刘芳青海引大济湟工程综合开发有限责任公司青海西宁 810001摘要：随着特高压直流输电的快速发展，越来越需要大量无功功率的支撑，大型调相机具有较强的瞬时无功支撑能力和短时过载能力，可以有效地防止换相失败故障的发生，提高故障切除速度，对于保证特高压直流输电稳定性具有重要意义。
关键词：快速动态响应；同步调相机；励磁系统；短路故障；整改措施引言励磁系统控制的目标是在设备允许运行范围内维持机端电压恒定不变。
就机组侧而言，主要任务是维持发电机机端电压在额定值附近，提供并调节无功功率，保障发电机安全、经济运行；就电网侧而言，它还承担着支撑电网电压，提高电力系统静态稳定、抑制功率振荡以及改善暂态稳定性等任务。
近年来随着以风电、光伏为代表的新型能源的出现，其无功电压控制也纳入了励磁系统控制的研究范畴。
本文通过阐述励磁系统控制的发展历史、技术挑战、关键技术与未来展望等，探讨提升“双高”电力系统“源网协调”水平的技术途径，可为我国相关领域发展提供参考1水电站励磁系统故障分析励磁系统作为调相机的重要组成部分，对发挥调相机快速无功支撑功能具有重要作用。
同步调相机没有发电机组的调速系统，在并网运行后采用调节速度快、可控性强的自并励静态励磁系统，其电气运行性能均由励磁系统进行控制，励磁系统运行的优劣直接决定了同步调相机的无功调节能力和控制支撑性能。
因此彻底分析励磁系统异常和故障起因，消除励磁系统潜在隐患显得尤为重要。
本文基于一起实际发生的同步调相机励磁系统整流回路短路故障，通过波形分析、晶闸管损坏原理分析、试验验证、故障仿真，发现了脉冲电缆内布线不合理，每相脉冲触发时，会在周围的电缆线芯中产生感应电流，形成干扰脉冲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作规程编号：YTO-FS-PD213
水电站励磁系统的故障及处理通用版
In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
水电站励磁系统的故障及处理通用
版
使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
励磁系统的故障及处理
（1）水轮发电机失磁故障。
故障现象是：
1）转子电流表指示迅速下降接近于零；
2）功率因数表指示进相；
3）有功功率表指示较正常值稍低；
4）无功功率表指示反向；
5）定子电流表指示较正常值高，且有摆动；
6）发电机出口电压表指示较正常值指示稍低；
（2）发电机运行中励磁机极性反向故障。
故障表现：1）转子电流表、转子电压表反指
2）定子电流表、电压表、有功、无功功率表及功率因数表指示正常处理方法：不必停机。
只需将转子表计接线端头互换位置即可，并计入运行日志。
（3）励磁回路绝缘电阻降低。
故障现象是由励磁回路电压表指示发现。
处理时不必停机，应加强监视，并用压缩空气吹净整流子及滑环表面粉尘，以恢复绝缘电阻，无
效时应寻找机会停机查明原因。
（4）励磁机着火，处理方法与发电机着火的处理方法相同。
（5）励磁机整流子产生强烈火花，应减少无功负荷，降低励磁电流，同时监视功率因数不得近相运行。
必要时减少有功负荷，无效时则应将机组解列，停机处理。
（6）各种整流励磁失控，转子电流表指示突然增加，都表明是元件损坏而出现失控现象，应减少励磁电流，解列停机查明原因，更换元件，调试后再并网运行。
