高分子物理习题集及答案资料讲解
第三版_高分子物理课后习题答案(详解)

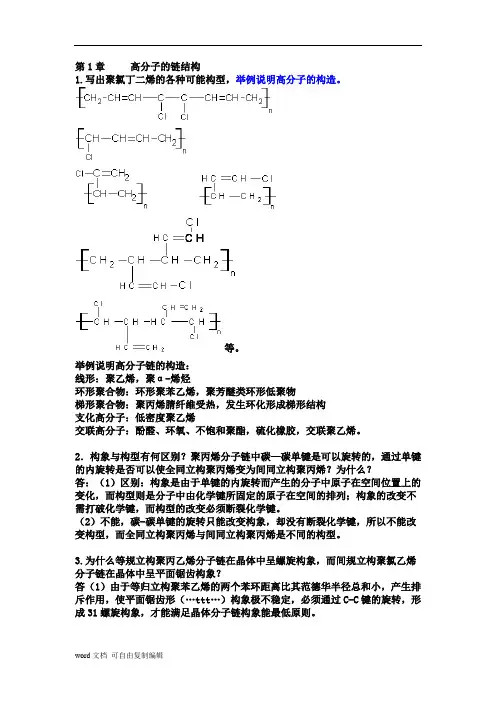

第1章高分子的链结构1.写出聚氯丁二烯的各种可能构型，举例说明高分子的构造。
等。
举例说明高分子链的构造：线形：聚乙烯，聚α-烯烃环形聚合物：环形聚苯乙烯，聚芳醚类环形低聚物梯形聚合物：聚丙烯腈纤维受热，发生环化形成梯形结构支化高分子：低密度聚乙烯交联高分子：酚醛、环氧、不饱和聚酯，硫化橡胶，交联聚乙烯。
2．构象与构型有何区别？聚丙烯分子链中碳—碳单键是可以旋转的，通过单键的内旋转是否可以使全同立构聚丙烯变为间同立构聚丙烯？为什么？答：（1）区别：构象是由于单键的内旋转而产生的分子中原子在空间位置上的变化，而构型则是分子中由化学键所固定的原子在空间的排列；构象的改变不需打破化学键，而构型的改变必须断裂化学键。
（2）不能，碳-碳单键的旋转只能改变构象，却没有断裂化学键，所以不能改变构型，而全同立构聚丙烯与间同立构聚丙烯是不同的构型。
3.为什么等规立构聚丙乙烯分子链在晶体中呈螺旋构象，而间规立构聚氯乙烯分子链在晶体中呈平面锯齿构象？答（1）由于等归立构聚苯乙烯的两个苯环距离比其范德华半径总和小，产生排斥作用，使平面锯齿形（…ttt…）构象极不稳定，必须通过C-C键的旋转，形成31螺旋构象，才能满足晶体分子链构象能最低原则。
（2）由于间规聚氯乙烯的氯取代基分得较开，相互间距离比范德华半径大，所以平面锯齿形构象是能量最低的构象。
4.哪些参数可以表征高分子链的柔顺性？如何表征？答：（1）空间位阻参数（或称刚性因子），值愈大，柔顺性愈差；（2）特征比Cn，Cn值越小，链的柔顺性越好；（3）连段长度b，b值愈小，链愈柔顺。
5．聚乙烯分子链上没有侧基，内旋转位能不大，柔顺性好。
该聚合物为什么室温下为塑料而不是橡胶？答：这是由于聚乙烯分子对称性好，容易结晶，从而失去弹性，因而在室温下为塑料而不是橡胶。
6.从结构出发，简述下列各组聚合物的性能差异：（1）聚丙烯睛与碳纤维；（2）无规立构聚丙烯与等规立构聚丙烯；（3）顺式聚1，4-异戊二烯（天然橡胶）与反式聚1，4-异戊二烯（杜仲橡胶）。
_高分子物理课后习题答案(详解)资料

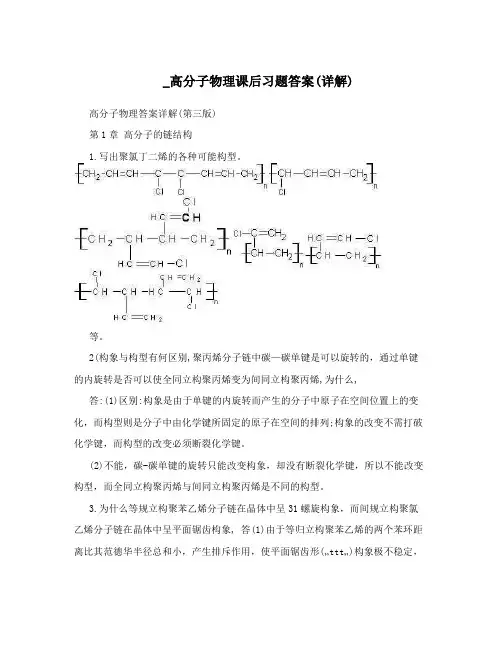

_高分子物理课后习题答案(详解) 高分子物理答案详解(第三版)第1章高分子的链结构1.写出聚氯丁二烯的各种可能构型。
等。
2(构象与构型有何区别,聚丙烯分子链中碳—碳单键是可以旋转的，通过单键的内旋转是否可以使全同立构聚丙烯变为间同立构聚丙烯,为什么, 答:(1)区别:构象是由于单键的内旋转而产生的分子中原子在空间位置上的变化，而构型则是分子中由化学键所固定的原子在空间的排列;构象的改变不需打破化学键，而构型的改变必须断裂化学键。
(2)不能，碳-碳单键的旋转只能改变构象，却没有断裂化学键，所以不能改变构型，而全同立构聚丙烯与间同立构聚丙烯是不同的构型。
3.为什么等规立构聚苯乙烯分子链在晶体中呈31螺旋构象，而间规立构聚氯乙烯分子链在晶体中呈平面锯齿构象, 答(1)由于等归立构聚苯乙烯的两个苯环距离比其范德华半径总和小，产生排斥作用，使平面锯齿形(…ttt…)构象极不稳定，必须通过C-C键的旋转，形成31螺旋构象，才能满足晶体分子链构象能最低原则。
(2)由于间规聚氯乙烯的氯取代基分得较开，相互间距离比范德华半径大，所以平面锯齿形构象是能量最低的构象。
4.哪些参数可以表征高分子链的柔顺性,如何表征,答:(1)空间位阻参数(或称刚性因子)σ，σ值愈大，柔顺性愈差;(2)特征比Cn，Cn值越小，链的柔顺性越好;(3)连段长度b，b值愈小，链愈柔顺。
5(聚乙烯分子链上没有侧基，内旋转位能不大，柔顺性好。
该聚合物为什么室温下为塑料而不是橡胶, 答:这是由于聚乙烯分子对称性好，容易结晶，从而失去弹性，因而在室温下为塑料而不是橡胶。
8.某单烯类聚合物的聚合度为104，试估算分子链完全伸展时的长度是其均方根末端距的多少倍,(假定该分子链为自由旋转链。
)答:81.6倍9.无规聚丙烯在环己烷或甲苯中、30?时测得的空间位阻参数(即刚性因子)δ=1.76,试计算其等效自由连接链长度b(已知碳—碳键长为0.154nm,键角为109.5?)。
《高分子物理》课程例题与解答
《高分子物理》课程例题与解答高分子物理例题部分例1.出异戊二烯加聚形成的聚异戊二烯的可能的结构和名称（只考虑重复单元以头-尾连接）。
解：顺式1,4-聚异戊二烯；反式-聚异戊二烯；全同1,2(或3,4)- 聚异戊二烯；间同1,2(或3,4)- 聚异戊二烯；无规1,2(或3,4) 聚异戊二烯；顺、反1,4-,1,2(或3,4) 聚异戊二烯.例2．试述下列烯类聚合物的构型特点及其名称，式中R表示链节构型是R构型，S表示链节构型是S构型：（1）-R-R-R-R-R-R-；（2）-S-S-S-S-S-S-；（3）-R-S-R-S-R-S-；（4）-S-R-R-S-S-R-。
解：（1）R构型全同立构或等规聚合物；（2）S构型全同立构或等规聚合物；（3）R-S构型交替的间同立构或间规聚合物；（4）R-S 构型链节无规连接的无规立构聚合物。
常见错误分析：“（1）和（2）是均聚物；（3）是交替共聚物；（4）是无规共聚物。
”这里是将构型与共聚序列混为一谈。
例3.两种单体A、B以等物质的量共聚，用图表示三种有代表性的共聚物。
解：-ABABABAB-；-AAAA-BBBB-;-AABABBBA-。
例 4.（1）由丙烯得到的全同立构聚丙烯有无旋光性？（2）假若聚丙烯的等规度不高，能不能用改变构象的方法提高等规度？解：（1）无旋光性。
（2）不能。
提高聚丙烯的等规度需要改变构型，而改变构型与改变构象的方法根本不同。
构象是围绕单键内旋转所引起的排列的变化，改变构象只需要克服单键内旋转位垒即可实现；而改变构型必须经过化学键的断裂和重组才能实现。
例5．近程相互作用和远程相互作用的含义及它们对高分子链的构象有何影响？解：所谓“近程”和“远程”是根据沿大分子链的走向来区分的，并非为三维空间上的远和近。
事实上，即使是沿高分子链相距很远的链节，也会由于主链单键的内旋转而会在三维空间上相互靠得很近。
高分子链节中非键合原子间的相互作用-近程相互作用，主要表现为斥力，如-CH2-CH2-中两个C上的两个H的范德华半径之和为0.240nm,当两个H为反式构象时，其间的距离为0.247nm，处于顺式构象时为0.226nm。
高分子物理课后习题答案(详解)金日光第三版

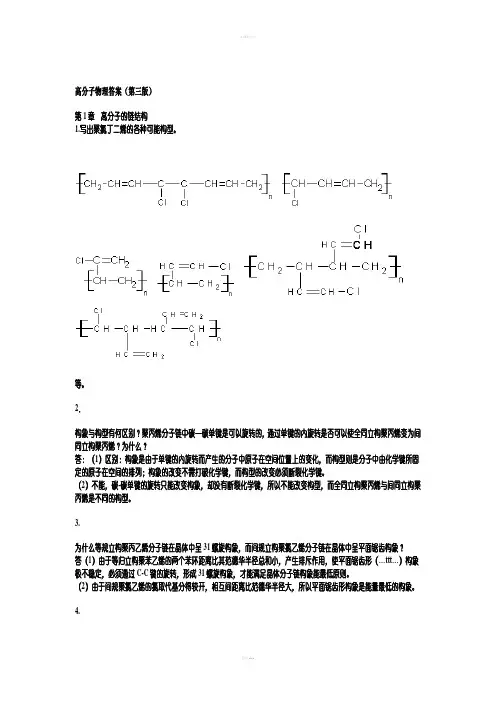

高分子物理答案（第三版）第1章高分子的链结构1.写出聚氯丁二烯的各种可能构型。
等。
2．构象与构型有何区别？聚丙烯分子链中碳—碳单键是可以旋转的，通过单键的内旋转是否可以使全同立构聚丙烯变为间同立构聚丙烯？为什么？答：（1）区别：构象是由于单键的内旋转而产生的分子中原子在空间位置上的变化，而构型则是分子中由化学键所固定的原子在空间的排列；构象的改变不需打破化学键，而构型的改变必须断裂化学键。
（2）不能，碳-碳单键的旋转只能改变构象，却没有断裂化学键，所以不能改变构型，而全同立构聚丙烯与间同立构聚丙烯是不同的构型。
3.为什么等规立构聚丙乙烯分子链在晶体中呈31螺旋构象，而间规立构聚氯乙烯分子链在晶体中呈平面锯齿构象？答（1）由于等归立构聚苯乙烯的两个苯环距离比其范德华半径总和小，产生排斥作用，使平面锯齿形（…ttt…）构象极不稳定，必须通过C-C键的旋转，形成31螺旋构象，才能满足晶体分子链构象能最低原则。
（2）由于间规聚氯乙烯的氯取代基分得较开，相互间距离比范德华半径大，所以平面锯齿形构象是能量最低的构象。
4.哪些参数可以表征高分子链的柔顺性？如何表征？答：（1）空间位阻参数（或称刚性因子），值愈大，柔顺性愈差；（2）特征比Cn，Cn值越小，链的柔顺性越好；（3）连段长度b，b值愈小，链愈柔顺。
5．聚乙烯分子链上没有侧基，内旋转位能不大，柔顺性好。
该聚合物为什么室温下为塑料而不是橡胶？答：这是由于聚乙烯分子对称性好，容易结晶，从而失去弹性，因而在室温下为塑料而不是橡胶。
6.从结构出发，简述下列各组聚合物的性能差异：（1）聚丙烯睛与碳纤维；（2）无规立构聚丙烯与等规立构聚丙烯；（3）顺式聚1，4-异戊二烯（天然橡胶）与反式聚1，4-异戊二烯（杜仲橡胶）。
（4）高密度聚乙烯、低密度聚乙烯与交联聚乙烯。
7.比较下列四组高分子链的柔顺性并简要加以解释。
解：8.某单烯类聚合物的聚合度为104，试估算分子链完全伸展时的长度是其均方根末端距的多少倍？（假定该分子链为自由旋转链。
《高分子物理》练习题及解答
《高分子物理》练习题一、名词解释1. 等规度2. 键接方式（键接结构）3. 等效自由结合链4.构型5.切应力双生互等定律6.应变二、简析题1. 讨论玻璃态聚合物的高弹形变和橡胶高弹形变的异同？2. 画出非晶态聚合物在适宜的拉伸速率下，在玻璃化转变温度以下几十度时的应力－应变曲线，并标出聚合物的屈服强度、聚合物的断裂强度、聚合物的断裂伸长率，并指出从应力-应变曲线上可以获得哪些信息。
3.从热力学角度讨论拉伸对聚合物结晶过程、结晶形态和熔点的影响。
除此之外，列举两个措施提高结晶聚合物的熔点？4.什么是银纹？银纹与裂纹有什么差别和联系？聚合物材料中出现银纹是否总是有害的？《高分子物理》练习题答案一、名词解释1. 等规度：全同异构体和间同异构体合称等规异构体，等规异构体所占的百分数。
2. 键接方式（键接结构）：指结构单元在高分子链的连接方式，有头-尾键接和头-头键接两种。
3. 等效自由结合链：实际的高分子链并不是自由内旋转的，在旋转时还有空间位阻效应以及分子间的各种远程相互作用，但是只要链足够长，并且有一定的柔性，则仍然可把它当成自由结合链进行统计处理，即当成等效自由结合链。
4. 构型：指分子中由化学键所固定的原子、原子团在空间的几何排列。
5.切应力双生互等定律：韧性聚合物拉伸到屈服点时，常看到试样出现与拉伸方向成大约45°倾斜的滑移变形带。
由于两个45°都会产生，所以这种性质又称为双生互等定律。
6.应变：当材料在外力作用下，材料的几何形状和尺寸就要发生变化，这种变化称为应变。
二、简析题1.讨论玻璃态聚合物的高弹形变和橡胶高弹形变的异同？相同点：玻璃态聚合物在大应力条件下发生的这种高弹形变本质上与橡胶态，聚合物的高弹形变是相同的，它们都是由链段运动所导致的高弹形变。
不同点：（1）橡胶的高弹形变发生在Tg温度以上（橡胶态），链段本身就具有了运动能力；因此在小应力下就可以发生大形变；（2）橡胶的高弹形变当外力去除后可以自动回复；（3）玻璃态聚合物的高弹形变发生在Tg 温度以下（玻璃态），链段本身不具备运动能力，只是在很大的应力下使链段的运动解冻了，才可以发生大形变，而且这种大形变只有当加热到Tg 温度附近时才可以回复。
高分子物理习题集及高分子物理学习指导参考答案

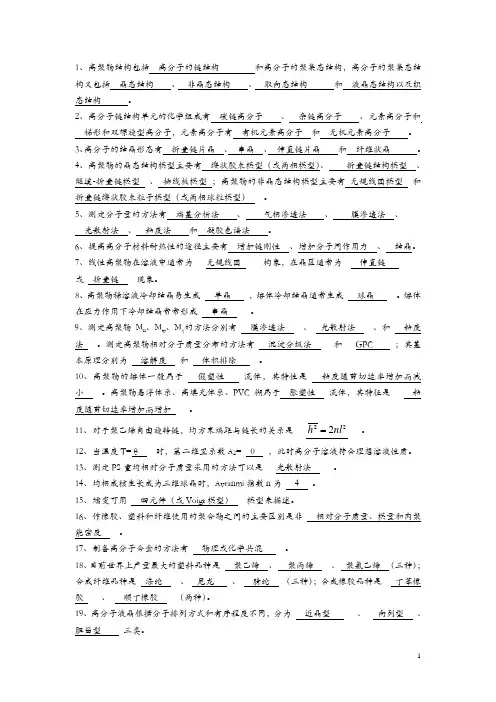

1、高聚物结构包括 高分子的链结构 和高分子的聚集态结构，高分子的聚集态结构又包括 晶态结构 、 非晶态结构 、 取向态结构 和 液晶态结构以及织态结构 。
2、高分子链结构单元的化学组成有 碳链高分子 、 杂链高分子 、元素高分子和 梯形和双螺旋型高分子，元素高分子有 有机元素高分子 和 无机元素高分子 。
3、高分子的结晶形态有 折叠链片晶 、 串晶 、 伸直链片晶 和 纤维状晶 。
4、高聚物的晶态结构模型主要有 缨状胶束模型（或两相模型）、 折叠链结构模型 、 隧道-折叠链模型 、 插线板模型 ；高聚物的非晶态结构模型主要有 无规线团模型 和 折叠链缨状胶束粒子模型（或两相球粒模型） 。
5、测定分子量的方法有 端基分析法 、 气相渗透法 、 膜渗透法 、 光散射法 、 粘度法 和 凝胶色谱法 。
6、提高高分子材料耐热性的途径主要有 增加链刚性 、增加分子间作用力 、 结晶。
7、线性高聚物在溶液中通常为 无规线团 构象，在晶区通常为 伸直链 或 折叠链 现象。
8、高聚物稀溶液冷却结晶易生成 单晶 ，熔体冷却结晶通常生成 球晶 。
熔体在应力作用下冷却结晶常常形成 串晶 。
9、测定高聚物M n 、M w 、M η的方法分别有 膜渗透法 、 光散射法 、和 粘度法 。
测定高聚物相对分子质量分布的方法有 沉淀分级法 和 GPC ；其基本原理分别为 溶解度 和 体积排除 。
10、高聚物的熔体一般属于 假塑性 流体，其特性是 粘度随剪切速率增加而减小 。
高聚物悬浮体系、高填充体系、PVC 糊属于 胀塑性 流体，其特征是 粘度随剪切速率增加而增加 。
11、对于聚乙烯自由旋转链，均方末端距与链长的关系是 222nl h 。
12、当温度T= θ 时，第二维里系数A 2= 0 ，此时高分子溶液符合理想溶液性质。
13、测定PS 重均相对分子质量采用的方法可以是 光散射法 。
14、均相成核生长成为三维球晶时，Avranmi 指数n 为 4 。
高分子物理习题库(含答案)
高分子物理习题库（含答案）一、单选题（共50题，每题1分，共50分）1、普通高分子的特性黏数随溶液浓度的增大而（）A、不变B、增大C、降低D、不确定正确答案：A2、聚乙烯的典型晶片的厚度约为12.5 nm，那么分子链垂直穿过晶片时碳原子的数目为( )（假定C—C键长为0.154 nm，键角为θ=109.5°）A、10B、100C、200正确答案：B3、橡胶的使用温度范围是( )A、Tg—Tf 之间B、Tf 以上C、Tg 以上正确答案：A4、Maxwell模型可以用来描述（)A、蠕变过程B、线形高聚物的应力松弛过程C、交联高聚物的应力松弛过程正确答案：B5、当高聚物的相对分子质量足够大时。
高聚物的黏流活化能随相对分子质量增大而( )A、减小B、先增大后减小C、增大D、保持不变正确答案：D6、已知含有成核剂的聚丙烯在等温结晶时生成球晶，则其Avrami指数为A、2B、3C、4正确答案：B7、退火使结晶度A、增加B、减小C、不变正确答案：A8、HDPE的结晶度比LDPEA、高B、低C、相等正确答案：A9、淬火使结晶度A、增加B、减小C、不变正确答案：B10、理想溶液形成过程中体积变化△VM 为( )A、不确定B、△VM＜0C、△VM =0D、△VM＞0正确答案：C11、等规度是指高聚物中A、顺反异构体的百分数B、全同立构的百分数C、间同立构的百分数D、全同和间同立构的总的百分数正确答案：D12、在恒温、恒压下，溶解过程自发进行的必要条件是（)。
A、不确定B、△Gm<0C、△Gm=0D、△Gm>0正确答案：B13、拉伸使聚合物的结晶度( )。
A、增大B、减小C、不变正确答案：A14、聚合物的相对分子质量具有A、单分散性B、单一性C、多分散性正确答案：C15、杨氏模量的单位是( )。
A、NB、N/m²C、比例常数，没单位正确答案：B16、下列有关高分子结构的叙述不正确的是A、高分子链具有一定的内旋转自由度B、结晶性的高分子中不存在非晶态C、高分子是一系列同系物的混合物D、高分子是由许多结构单元组成的正确答案：B17、用稀溶液黏度法测得的相对分子质量是A、数均相对分子质量B、重均相对分子质量C、黏均相对分子质量正确答案：C18、凝胶色谱柱内载体的粒间体积愈大，其扩展效应（A、没影响B、愈大C、不确定D、愈小正确答案：B19、高分子溶液的黏数（比浓黏度）随溶液浓度的增大而（）A、降低B、不确定C、不变D、增大正确答案：D20、聚合物与溶剂间的相互作用参数越小，则溶胀度越( )。
高分子物理试题库及答案
高分子物理试题库及答案一、选择题1. 下列哪一项不是高分子材料的特点？A. 高分子材料具有可塑性B. 高分子材料具有热塑性C. 高分子材料具有热固性D. 高分子材料具有导电性答案：D2. 高分子链的构象变化主要受哪些因素影响？A. 分子量B. 温度C. 溶剂D. 以上都是答案：D二、填空题1. 高分子材料的玻璃化转变温度是指材料从______状态到______状态的转变温度。
答案：玻璃态；高弹态2. 聚合物的分子量分布可以通过______曲线来表示。
答案：分子量分布三、简答题1. 简述高分子材料的力学性能特点。
答案：高分子材料的力学性能特点包括高弹性、高韧性、高抗冲击性、良好的耐磨性和良好的抗疲劳性等。
2. 解释什么是聚合物的分子量分布。
答案：聚合物的分子量分布是指聚合物中不同分子量的分子所占的比例。
由于聚合反应的不完全性，实际的聚合物中分子的分子量并不是单一的，而是呈一定范围分布的。
四、计算题1. 已知某聚合物的分子量为10000，求其分子量分布指数（Mw/Mn），假设Mn=5000。
答案：Mw/Mn = 10000 / 5000 = 22. 假设某聚合物的分子量分布指数为2，求其分子量Mw，已知Mn=5000。
答案：Mw = Mn * (分子量分布指数) = 5000 * 2 = 10000五、论述题1. 论述高分子材料在现代工业中的应用及其重要性。
答案：高分子材料因其独特的物理、化学和力学性能，在现代工业中应用广泛。
例如，在汽车工业中，高分子材料可用于制造轻质的车身部件以降低能耗；在电子工业中，高分子材料可用于制造绝缘材料和柔性电路板；在医疗领域，高分子材料可用于制造各种医疗器械和生物可降解的植入物。
高分子材料的轻质、耐腐蚀、可塑性强等特点使其在现代工业中具有不可替代的重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高分子物理习题集及答案第一章高分子链的结构一．解释名词、概念1．高分子的构型：高分子中由化学键固定了的原子或原子团在空间的排列方式2.全同立构高分子：由一种旋光异构单元键接形成的高分子3.间同立构高分子：由两种旋光异构单元键接形成的高分子4.等规度：聚合物中全同异构和间同异构的高分子占高分子总数的百分数5.高分子的构象：由于单键内旋转而产生的分子在空间的不同形态 6.高分子的柔顺性：高分子能够呈现不同程度卷曲构象状态的性质7.链段：高分子中能做相对独立运动的段落8.静态柔顺性：由反式微构象和旁氏微构象构象能之差决定的柔顺性，是热力学平衡条件下的柔顺性 9.动态柔顺性：高分子由一种平衡构象状态转变成另一种平衡构象状态所需时间长短决定的柔顺性 10.等效自由连接链：在一般条件下，高分子链中只有部分单键可以内旋转，相邻的两个可以内旋转的单键间的一段链称为链段，这样可以把高分子链看作是由链段连接而成的，链段之间的链不受键角的限制，链段可以自由取向，这种高分子链的均方末段距以及末端距分布函数的表达式与自由连接链相同，只是把链数n转换成链段数n，把键长l换成链段长l，这种链称为等效自由链接链11.高斯链：末端距分布服从高斯分布的链 12.高分子末端距分布函数：表征高分子呈现某种末端距占所有可能呈现末端剧的比例二．线型聚异戊二烯可能有哪些构型?答：1.4-加成有三种几何异构，1.2加成有三种旋光异构，3.4加成有三种旋光异构三．聚合物有哪些层次的结构?哪些属于化学结构？哪些属于物理结构？四．为什么说柔顺性是高分子材料独具的特性？答：这是由高分子的结构决定的，高分子分子量大，具有可以内旋转的单键多，可呈现的构象也多，一般高分子长径比很大，呈链状结构，可以在很大程度内改变其卷曲构想状态。
对于小分子，分子量小，可内旋转的单键少，可呈现的构象数也不多，且小分子一般呈球形对称，故不可能在很大的幅度范围内改变其构象状态五．通常情况下PS是一种刚性很好的塑料，而丁二烯与苯乙烯的无规共聚物（B:S=75:25）和三嵌段共聚物SBS（B:S=75:25）是相当好的橡胶材料，从结构上分析其原因。
答：ps分子上带有刚性侧基苯环，且只通过一个单键与分子相连，再者沿分子链轴方向苯环的密度大，高分子的刚性很好，所以ps是一种刚性很好的塑料。
丁二烯和苯乙烯的无规共聚物的分子链中引入了很多孤立双键，使与之相连的单键内旋转变得容易，分子链上虽仍有苯环侧基，但数目少，又是无规共聚，沿分子链轴方向苯环密度小，柔顺性好，三嵌段共聚物中间链段是分子链中含有很多孤立双键且又相当长的聚丁二烯，是一种典型的柔顺链。
六．若聚丙烯的等规度不高，能否用改变构象的方法提高其等规度？为什么？答：不能，碳碳单键的旋转只改变构象，没有化学键的断裂与生成，是物理变化。
而要想改变等规度必须改变化学结构。
所以，不能用改变构象的方法提高其等规度。
七．天然橡胶和古塔玻胶在结构上有何不同？画出示性结构式。
天然橡胶是顺式1.4-聚异戊二烯古塔波胶是反式1.4-聚异戊二烯八．有些维尼纶的湿强度低、缩水性大，根本原因是什么？只有头尾键接的聚乙烯醇中的羟基才能缩醛化。
若有少部分乙酰基没有被水解掉，分子链上同时含有少量头头和尾尾键接，则这部分羟基不能被缩醛化。
分子链上含有羟基，缩水率高，吸水后，水在其中起增塑作用，使经过拉伸取向的大分子链发生解取向，使湿强度降低。
九．高分子最基本的构象有哪些？在不同条件下可能呈现的典型的构象有哪些? 锯齿形和螺旋型伸直链，折叠链，无规线团十．链段的组成、大小有什么特点？链段的组成是随机的，不固定的，大小是不均一的，通常指统计平均大小。
相同条件下，不同聚合物的链段大小可能不同，不同条件下，同种聚合物的链段大小也可能不同十一．一块交联度比较小的橡皮，是软的还是硬的？为什么？软的。
交联度小的材料玻璃化转变温度低，室温下呈现橡胶态十二．说说你用过、见过的高分子制品，各是用什么高分子材料制成的？十三.若把聚乙烯看作自由旋转链，其末端距服从Gauss分布函数，且已知C—C 键长为0.154nm，键角为109.5°，试求：(1)聚合度为5×104的聚乙烯的平均末端距、均方末端距和最可几末端距；(2)末端距在±1nm和±10nm处的几率那个大．0 4.7*103 28.1nm10nm处第二章一．解释名词、概念1.高分子的聚集态结构：大量高分子聚集体中高分子与高分子间，高分子微小聚集体间的空间排列方式 2.结晶性聚合物：从化学结构看，具有结晶能力的聚合物 3.液晶性聚合物：高分子中含有液晶基元，能够呈现液晶态的聚合物4.球晶：由晶片聚集成的长条扭曲状微纤束，由球晶中心出发，沿径向辐射排列的多晶聚集体5.高分子液晶：一些结晶性聚合物在加热熔融或加溶剂溶解，在一定条件下，能呈现既有晶体又有液体部分性能的过渡状态，这种中间状态称为聚合物液晶态 6.液晶原（介原）：高分子中决定高分子能呈现液晶态的结构单元7.内聚能密度：单位体积的内聚能 8.结晶度：结晶聚合物中结晶部分占高分子总数的百分数 9.结晶聚合物的熔点：结晶聚合物发生熔融时的温度 10.取向聚合物；聚合物中分子链或和链段或和微晶的某一晶轴或晶面，朝着某一方向或平行于某一平面择优取向排列的结构，这种聚合物此时处于取向态，称为取向聚合物11.晶面指数：如某晶面和a，b，c三个晶轴相交，截距为单位矢量的整数倍，截距倒数通分后取分子得到的数二．高分子聚集态结构包括哪些内容？试述高分子聚集态结构有哪些特点及与成型加工条件、性能的关系。
四．如何从结构上分析某种聚合物属于结晶性聚合物？答：对于均聚物，若高分子不含有立体异构中心，结构单元的键接规整，有结晶能力，结构越简单，对称性越好，结晶能力越大，若高分子中含有立体异构中心，全同，间同，全顺，全反式异构构型的，有结晶能力，等规度越高，结晶能力越大，若高分子含有立体异构中心，无规立体异构中心一般无结晶能力，若几何对称性好，也有结晶能力。
对于共聚物，交替共聚物中若分子链不含有立体异构中心，有结晶能力。
无规共聚物中若参与共聚的单体相应的均聚物都是结晶性聚合物，且有相同的结晶结构，有结晶能力，若结晶结构不同，当一种为主，有结晶能力，若两者成分相当，无结晶能力，若一种单体对应的均聚物是结晶聚合物，另一种是非结晶性聚合物，当结晶性聚合物单元为主体时有结晶能力。
接枝共聚物的主链或支链相应的均聚物是结晶性聚合物，有结晶能力。
嵌段共聚物中的段落对应的均聚物是结晶聚合物时，有结晶能力。
对于交联聚合物，若交联前的先行聚合物是结晶性聚合物，交联度不太大时，有结晶能力，随交联度增大，结晶能力减小，交联度太大时，无结晶能力。
对于支化聚合物，若相应的象形聚合物是结晶性聚合物，支化度不太大时，有结晶能力，支化度太大时，无结晶能力。
分子链刚性或柔性过大，也无结晶能力。
分子间作用力大的有结晶能力。
分子量大的结晶能力小。
五．以聚乙烯为例，说明在什么条件下可以形成单晶、球晶、串晶、伸直链片晶，这些形态的晶体特征是什么？为什么在聚合物不易形成100％结晶的宏观单晶体？答：溶于溶剂中制成极稀的溶液，在一定温度下缓慢结晶形成单晶，单晶为平面状单层片晶，在三维空间内有序，厚度10nm左右。
在不存在应力和流动的情况下，高聚物从浓溶液中析出，或从熔融状态降温结晶，得到球晶。
球晶有径向对称中心，消光黑十字，正负光性，分为螺旋状和放射状，一般不透明。
高聚物溶液在搅拌或流动情况下结晶，高分子链平行交错排列形成伸直链结构纤维状晶体，在晶体上有排列的晶片，晶片平面垂直于纤维，也垂直于晶片平面，形似羊肉串。
高聚物熔体在高温高压下形成的厚度与分子链长度相当的晶片的晶体称为伸直链片晶，分子链轴的方向与平面平行，晶片厚度与分子链相当。
由于高分子晶体中存在很多缺陷，所以不易形成100%结晶的宏观单晶。
六．在正交偏光显微镜上观察球晶时，可以看到消光黒十字、明暗相间的同心圆环（消光环，对某些球晶），解释这些现象。
答：由于球晶有结构不对称性，一束平面偏振光照到球晶上后，由于折光指数不同而发生双折射，入射光分成两束光速不同的光，这两束光发生干涉产生的现象。
七．将下列三组聚合物的结晶难易程度排列成序，并说明原因八． (1)PE，PP，PVC，PS，PAN；九． (2)聚对苯二甲酸乙二酯，聚间苯二甲酸乙二酯，聚己二酸乙二酯；十． (3)PA 66，PA 1010．PE>PAN>PP>PVC>PS PE结构对称，易结晶；PAN高分子链间含有氢键，分子间作用力大，PS含有苯环，位阻效应大，不易结晶聚己二酸乙二酯>聚对苯二甲酸乙二酯>聚间苯二甲酸乙二酯聚己二酸乙二酯中不含苯环，聚对苯二甲酸乙二酯苯环相隔较远，位阻效应小PA66>PA1010 PA66酰胺键密度大，形成的分子间氢键多八．试述Avrami方程在本体聚合物结晶动力学研究中的意义。
研究Avrami方程可以得到成核机理及结晶速率的信息九．已知聚乙烯、聚偏氯乙烯，全同聚甲基丙烯酸甲酯的玻璃化温度分别为－80℃，－18℃和45℃，其熔点分别为141℃、198℃和160℃，试用经验方法估算：十．(1)它们最大结晶速度时的温度Tc max；十一．(2)找出Tc max／Tm比例的经验规律．十二．T max=0.63T m+0.27T g-18.50.85十．温度对本体聚合物结晶速度影响的规律是什么？解释其原因。
过冷区，比T m低10-30，成核速率很小，几乎为零。
晶核生成速度控制区，随T降低，晶核生成速度增加，结晶速度增加最大结晶速度区，结晶速度最大，T max=0.85T m或T=0.63T m+0.27T g-18.5晶核生长速度控制区。
温度对本体聚合物结晶速度影响成单峰曲线是因为聚合物自熔体降温时结晶过程包括两个，晶核形成和晶体生长，高温有利于晶体生长，低温有利于晶核形成。
十一．均聚物A是一种结晶聚合物，若加入10％体积分数的增塑剂（x1=-0.1）或者用10％摩尔的单体B与单体A进行无规共聚（单体B的均聚物为非结晶性聚合物），增塑均聚物A的熔点与AB无规共聚物的熔点何者高？能从中得到什么规律？加入增塑剂和共聚都能降低熔点。
玻璃化转变温度对加入增塑剂敏感，熔点对共聚敏感十二．两种聚丙烯丝，在纺丝过程中，牵伸比相同，而分别采用冰水冷却和90℃热水冷却。
将这两种丝加热到90℃，何者收缩率大？为什么？冷水冷却的收缩率大。
因为冷却定型的目的是使小链段解取向，冰水冷却时小链段解取向不完全。
热水冷却定型结晶完善，形成微晶，小链段解取向完全。
所以冷水冷却收缩率大。
十三．有两种乙烯和丙稀的共聚物，其组成相同，其中一种在室温时是橡胶状的，一直到温度降低到-70℃时才变硬；另一种在室温时却是硬而韧又不透明的材料，试解释它们内在结构上的差别。
