废气处理塔方案
酸雾吸收塔设计方案
酸雾吸收塔设计方案1. 引言酸雾吸收塔是一种用于处理工业废气中酸性成分的设备。
它通过将废气通入塔体，在塔内与吸收剂进行接触和反应来去除废气中的酸性成分。
本文将详细介绍酸雾吸收塔的设计方案。
2. 设计原理酸雾吸收塔的设计原理基于气液吸收技术。
废气通过塔体时，酸性组分被吸收剂吸收，从而实现去除酸雾的目的。
一般情况下，吸收剂是一种水溶液，如氢氧化钠或石灰水。
3. 设计要求在设计酸雾吸收塔时，需要满足以下主要要求：•塔体材料应具有良好的耐腐蚀性，以适应酸性废气的处理。
•塔体结构应具有良好的密封性，确保废气不会泄漏。
•吸收剂的流量和浓度需要根据废气中的酸性成分进行调整，以实现高效的吸收效果。
•废气处理后的排放应符合相关排放标准。
•设计和操作要方便、安全可靠。
4. 设计步骤4.1 确定处理对象和工艺参数首先需要确定待处理的废气成分和酸性成分的浓度，以及废气处理的目标。
同时还需确定操作条件和要求，如处理效率、处理量等。
4.2 选择吸收剂根据废气的性质和目标酸性物质的种类，选择适合的吸收剂。
常用的吸收剂有氢氧化钠和石灰水，它们分别适用于不同的酸性成分。
4.3 确定塔体结构根据处理量和操作要求，确定合适的塔体尺寸和形状。
塔体一般由耐酸性材料制成，如玻璃钢、不锈钢等。
同时还需考虑塔体的填料、分布器、塔板等设计。
4.4 设计吸收剂循环系统吸收剂循环系统用于将废气中吸收的酸性成分吸收剂送回到塔内。
该系统通常包括泵、管道、循环箱等组成，并需要考虑泵的流量和性能。
4.5 设计废气进出口和废气处理设备根据废气的流量和操作要求，合理设计废气进出口以及废气处理设备。
废气处理设备通常包括风机、排气口等，需要考虑其运行稳定性和排放能力。
4.6 完善安全措施酸雾吸收塔的设计和操作过程中需要重视安全问题。
例如，可以设置液位控制器、压力传感器等安全设备，以确保设备运行安全。
5. 设计结果与评价经过以上的设计步骤，可以得到酸雾吸收塔的设计结果。
废气处理系统废气塔设计方案
废气处理系统废气塔设计方案【废气处理系统废气塔设计方案】一、引言废气处理系统是工业生产过程中必不可少的环保设备之一。
废气塔作为废气处理系统的核心组成部分，其设计方案的合理性直接影响着废气处理效果和设备的运行稳定性。
本文将详细介绍废气塔设计方案的相关内容，包括设计原则、设计参数、结构材料选择、工艺流程等。
二、设计原则1. 环保性原则：废气塔设计方案应符合国家相关环保法规和标准，确保废气排放符合排放标准，减少对环境的污染。
2. 经济性原则：设计方案应在满足处理效果的前提下，尽量降低投资和运行成本，提高设备的经济效益。
3. 可靠性原则：设计方案应考虑设备的运行稳定性和可靠性，确保长期稳定运行，减少故障和维修次数。
三、设计参数1. 废气处理量：根据实际废气排放量和处理要求确定废气塔的处理能力，确保废气处理量能够满足生产需求。
2. 废气成分：分析废气成分，确定废气塔的处理方式和媒体选择，确保废气塔能够有效去除废气中的有害成分。
3. 废气温度：考虑废气温度对媒体性能和设备材料的影响，确定适宜的废气温度范围。
4. 废气压力：根据废气排放压力确定废气塔的结构强度和密封性要求，确保设备能够承受废气压力变化。
5. 废气湿度：考虑废气湿度对媒体吸附和反应性能的影响，确定适宜的废气湿度范围。
四、结构材料选择1. 塔体材料：根据废气成分和处理温度选择耐酸碱、耐腐蚀的材料，如不锈钢、玻璃钢等。
2. 塔内填料材料：根据废气成分和处理方式选择适宜的填料材料，如活性炭、陶瓷球等。
3. 密封材料：选择耐高温、耐腐蚀的密封材料，确保废气塔的密封性能。
五、工艺流程1. 吸收工艺：根据废气成分选择适宜的吸收剂，通过废气与吸收剂的接触，使废气中的有害成分被吸收。
2. 吸附工艺：根据废气成分选择适宜的吸附剂，通过废气与吸附剂的接触，使废气中的有害成分被吸附。
3. 氧化工艺：根据废气成分选择适宜的氧化剂，通过氧化反应将废气中的有害成分氧化为无害物质。
废气塔工程设计方案
废气塔工程设计方案概述废气塔是用于减轻或防止工业废气对大气环境造成污染的一种设备。
在工业生产中，通常会产生各种废气，如烟气、尾气、粉尘等。
这些废气会对环境和人们的健康造成极大的危害，因此需要使用废气塔进行处理。
废气塔的设计与制造关键是保证其高效、稳定、安全的运行，同时具有可靠性、经济性和环保性。
设计方案原理废气塔主要通过分离、结晶、洗涤、吸附、化学反应等方式来对废气进行处理。
不同的废气处理方法需要使用不同的废气塔，如:洗涤塔、吸附塔、燃烧塔等。
在废气处理过程中，需要注意处理负荷、塔高、塔径、填料性能等因素的影响。
参数废气量废气量是设计废气塔的重要参数之一，可以根据排放标准或实际产量来确定。
废气量的多少对塔的高度和填料尺寸等参数都有直接关系。
填料填料是废气塔中非常关键的一个部分，它需要具备良好的附着性、吸附效率和耐腐蚀性。
常用的填料包括环形填料、骨架填料、硅胶填料等。
填料的尺寸和形状等都对废气塔的填充比例和效率产生重要影响。
内径废气塔的内径与处理废气的形状有关，需要根据处理方式的不同，来选择不同的内径，内径直接影响了塔的高度，因此设计时需要选择合适的内径。
塔高塔高是设计废气塔的主要参数之一，一般来讲，塔高越高，废气的处理效率越高，但是塔高过高会增加成本。
因此，需要根据设备效率和成本来进行考量。
设计步骤确定参数首先，需要根据实际情况和目的确定处理废气的参数：废气量、处理方式、塔高、塔径等。
计算填料数量根据所选填料的尺寸和形状，计算填料的数量、填充比率等参数，得到所需的填料数量。
确定塔壁材料根据所处理的废气特性选择合适的塔壁材料，例如：玻璃钢、碳素钢、不锈钢等。
需考虑材料物性、耐腐蚀性、造价等因素。
安装填料将所需量的填料按预设比率填充至容器内部，在填充过程中遵守安全、环保的原则。
测定效率在完成安装后，则可以进行气体扫描、压力检测等测量技术，来确认所设计的塔的效率，并提交到环保部门验收。
安全保障废气塔的操作与维护需要具备高度安全性。

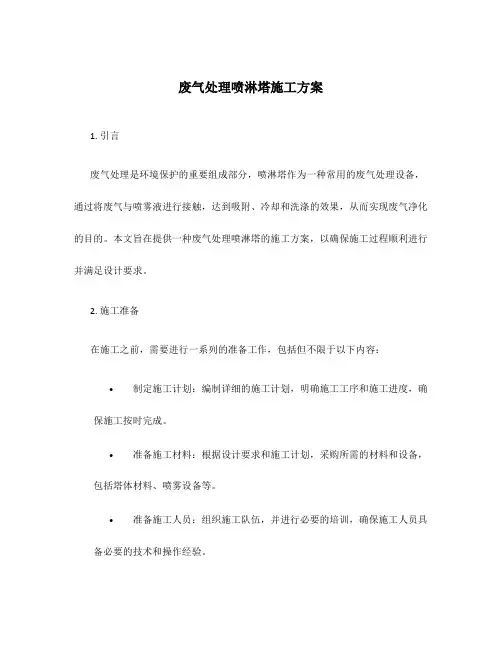

废气处理喷淋塔施工方案
废气处理喷淋塔施工方案1. 引言废气处理是环境保护的重要组成部分，喷淋塔作为一种常用的废气处理设备，通过将废气与喷雾液进行接触，达到吸附、冷却和洗涤的效果，从而实现废气净化的目的。
本文旨在提供一种废气处理喷淋塔的施工方案，以确保施工过程顺利进行并满足设计要求。
2. 施工准备在施工之前，需要进行一系列的准备工作，包括但不限于以下内容：•制定施工计划：编制详细的施工计划，明确施工工序和施工进度，确保施工按时完成。
•准备施工材料：根据设计要求和施工计划，采购所需的材料和设备，包括塔体材料、喷雾设备等。
•准备施工人员：组织施工队伍，并进行必要的培训，确保施工人员具备必要的技术和操作经验。
•施工现场准备：清理施工现场，确保没有杂物和障碍物，保证施工的安全和有序进行。
3. 施工步骤喷淋塔的施工主要包括以下几个步骤：3.1 塔体组装首先，根据设计要求，将喷淋塔的塔体组装起来。
这一步骤需要按照一定的顺序进行，通常是先组装塔体的底部结构，再逐层组装上部结构，最后安装塔体的顶部结构。
3.2 安装喷雾设备在塔体组装完成后，需要安装喷雾设备。
喷雾设备一般包括喷头、喷嘴、喷雾管道等组成部分。
在安装过程中，需要注意设备的位置和喷雾角度，以确保废气能够完全与喷雾液接触。
3.3 安装填料层填料层是喷淋塔中的重要组成部分，它能够增加废气与喷雾液的接触面积，提高废气处理效果。
在施工过程中，需要将填料层安装到塔体内，并进行合理的填料排布，以确保废气能够均匀地通过填料层。
3.4 安装风机和管道喷淋塔不仅需要喷雾设备，还需要风机和管道来保证废气的流通。
在施工过程中，需要安装风机和管道，确保废气能够顺利地进入喷淋塔，并经过处理后排放。
3.5 进行调试和测试施工完成后，需要对喷淋塔进行调试和测试。
通过调试，可以检验设备的正常运行情况，确保各个部分之间的配合无误。
同时还需要对废气处理效果进行测试，以确保喷淋塔满足废气排放标准和环保要求。
4. 施工注意事项在喷淋塔的施工过程中，需要注意以下事项：•施工安全：施工期间必须严格遵守安全操作规程，佩戴必要的安全防护用品，确保施工人员的人身安全。

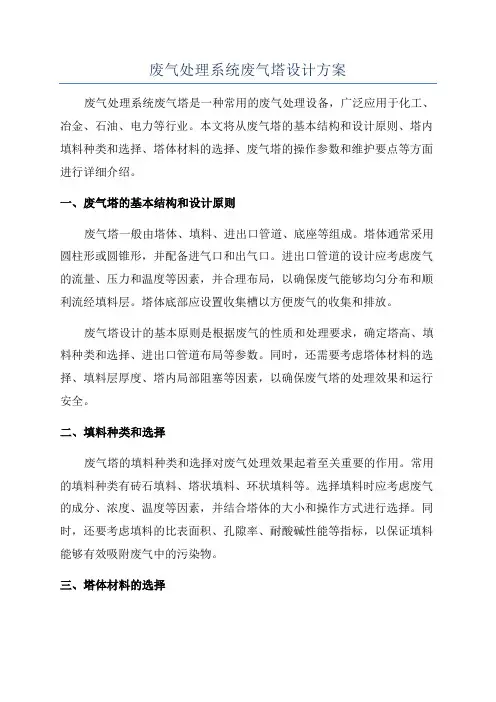

废气处理系统废气塔设计方案
废气处理系统废气塔设计方案废气处理系统废气塔是一种常用的废气处理设备，广泛应用于化工、冶金、石油、电力等行业。
本文将从废气塔的基本结构和设计原则、塔内填料种类和选择、塔体材料的选择、废气塔的操作参数和维护要点等方面进行详细介绍。
一、废气塔的基本结构和设计原则废气塔一般由塔体、填料、进出口管道、底座等组成。
塔体通常采用圆柱形或圆锥形，并配备进气口和出气口。
进出口管道的设计应考虑废气的流量、压力和温度等因素，并合理布局，以确保废气能够均匀分布和顺利流经填料层。
塔体底部应设置收集槽以方便废气的收集和排放。
废气塔设计的基本原则是根据废气的性质和处理要求，确定塔高、填料种类和选择、进出口管道布局等参数。
同时，还需要考虑塔体材料的选择、填料层厚度、塔内局部阻塞等因素，以确保废气塔的处理效果和运行安全。
二、填料种类和选择废气塔的填料种类和选择对废气处理效果起着至关重要的作用。
常用的填料种类有砖石填料、塔状填料、环状填料等。
选择填料时应考虑废气的成分、浓度、温度等因素，并结合塔体的大小和操作方式进行选择。
同时，还要考虑填料的比表面积、孔隙率、耐酸碱性能等指标，以保证填料能够有效吸附废气中的污染物。
三、塔体材料的选择废气塔的塔体材料选择应考虑废气的腐蚀性和温度等因素。
一般常用的材料包括玻璃钢、聚丙烯、不锈钢等。
根据废气的腐蚀性选择合适的塔体材料，以保证废气塔的使用寿命和处理效果。
四、废气塔的操作参数和维护要点废气塔的操作参数包括废气流量、温度、压力等。
在设计废气处理系统时，需要合理确定这些参数，并与废气塔的设计参数相匹配。
另外，在操作过程中还需要注意废气塔的维护和保养。
定期清洗填料，修复漏点，检查管道和各种阀门的运行情况，确保废气塔的正常运行。
在废气处理系统设计中，废气塔是一个重要的组成部分，对废气的处理效果起着关键作用。
因此，在废气塔的设计中，需要充分考虑废气的性质和处理要求，选择合适的填料和塔体材料，确定适当的操作参数，并及时进行维护和保养。
废气塔工程设计方案书电子版
废气塔工程设计方案书项目名称：XX废气处理工程项目地点：XX工业区设计单位：XX环保科技有限公司一、项目背景随着我国工业化的快速发展，企业生产过程中产生的废气对环境造成了严重的污染。
为了满足国家环保政策的要求，减少废气排放，提高环境质量，本项目应运而生。
二、工程目标1. 满足国家及地方环保法规要求，降低废气排放浓度；2. 提高废气处理效率，减少对大气环境的污染；3. 降低运行成本，实现经济效益与环保效益的双赢。
三、设计原则1. 科学性：根据废气成分、浓度、流量等参数，选择合适的处理技术；2. 先进性：采用国内外成熟的废气处理技术，确保工程质量；3. 可靠性：确保废气处理系统长期稳定运行，降低故障率；4. 经济性：在满足环保要求的前提下，降低工程投资和运行成本；5. 安全性：考虑设备及系统的安全性，预防事故发生。
四、废气处理工艺路线1. 预处理：采用过滤、洗涤等方法，去除废气中的颗粒物和部分有害气体；2. 吸附：利用活性炭等吸附材料，去除废气中的有机物、异味等；3. 催化氧化：利用催化剂，将废气中的有害气体转化为无害物质；4. 生物滤池：利用微生物的代谢作用，降解废气中的有机污染物；5. 湿式脱硫：采用碱性溶液，去除废气中的二氧化硫；6. 氮氧化物处理：采用选择性催化还原等技术，去除废气中的氮氧化物；7. 排放：经过处理后的废气达到国家排放标准，排放至大气。
五、主要设备选型及参数1. 预处理设备：主要包括过滤器、洗涤塔等，根据废气成分和浓度选型；2. 吸附设备：主要包括活性炭吸附塔、脱附装置等，根据吸附需求选型；3. 催化氧化设备：主要包括催化剂、反应器等，根据氧化反应需求选型；4. 生物滤池设备：主要包括生物滤池、曝气系统等，根据污染物降解需求选型；5. 湿式脱硫设备：主要包括脱硫塔、喷淋系统等，根据二氧化硫去除需求选型；6. 氮氧化物处理设备：主要包括选择性催化还原反应器、催化剂等，根据氮氧化物去除需求选型。
酸雾喷淋塔处理废气方案
酸雾喷淋塔处理废气方案一、设备选择1.酸雾喷淋塔：选用耐酸性好、结构稳定的材料制作，如PP、FRP等。
塔体高度需要根据处理气体的浓度和体积来确定，同时考虑塔体内部布置固液分离和酸液回收设备。
2.气液分离器：设置在喷淋塔顶部，用于分离废气中的液滴，避免酸液带入后续处理设备。
3.酸液循环泵：选用耐酸性好、流量稳定的泵，用于将酸液循环供给喷淋塔。
二、操作参数1.酸液浓度：根据废气中酸性物质的浓度来确定酸液浓度，通常在3%～10%之间。
若废气中含有高浓度的酸性物质，可在喷淋塔内设置多级酸液循环系统，提高酸液浓度。
2.喷淋量：根据废气中酸性物质的浓度和体积来确定喷淋量，一般为0.5～1.0L/m³。
若废气中含有高浓度的酸性物质，可增加喷淋量。
3.喷淋液温度：通常设定为室温，根据实际情况可以适当调整。
4.塔底酸液浓度：通过控制酸液循环量和补液量来维持稳定浓度，一般为1%～3%。
三、效果评估治理废气的效果可以通过测量废气出口处的酸性物质浓度来评估。
浓度低或达到排放标准即可认为治理效果良好。
此外，还可以通过监测废气流量、废气温度和酸液消耗量等参数来评估系统的性能。
如果废气流量、温度和酸液消耗量稳定，说明系统运行良好。
四、优化措施1.使用高效喷嘴：采用高效喷嘴可以提高喷淋效果，减少酸液消耗量。
2.循环酸液处理：对于酸性物质浓度较高的废气，可采用循环酸液处理方式，提高处理效率。
3.滞留时间控制：根据废气中酸性物质的浓度和反应速率来确定塔体的滞留时间，以保证废气充分与酸液接触反应。
综上所述，酸雾喷淋塔是一种有效的废气处理设备，适用于废气中酸性物质的处理。
通过科学选择设备、合理设置操作参数和定期进行效果评估，可以实现废气的治理和排放标准的达标。
废气塔工程设计方案书
废气塔工程设计方案书一、项目概况本工程位于XX市的工业园区，是为一家化工企业设计的废气处理工程。
废气塔将作为该企业生产过程中产生的废气的处理设备，通过吸收和反应手段，将有害气体转化为无害气体并排放到大气中。
本工程将完全符合《大气污染防治法》、《大气污染物排放标准》和《化工企业废气排放标准》等相关法律法规。
二、工程设计依据1. 国家环保等相关法律法规；2. 《废气处理工程技术规范》；3. 工程建设规划及相关设计规范。
三、工程设计目标1. 具备较强的废气处理能力，能够有效地处理化工企业生产过程中产生的不同成分的废气；2. 设备运行稳定可靠，使用寿命长，维护成本低；3. 满足环保要求，废气排放符合国家标准。
四、工程设计范围本工程设计范围包括废气塔本体的设计，废气处理设备的选型和布置，相关管道、阀门、仪表等附属设备的设计，以及设备的自动控制系统等。
五、工程主要技术参数1. 废气处理量：XX立方米/小时；2. 废气处理温度：XX°C；3. 废气处理压力：XXPa；4. 废气处理物质成分：含有XX、XX等有害气体；5. 环境温度：XX°C～XX°C；6. 设备运行周期：XX小时/天。
六、工程设计方案1. 废气塔选型：根据废气处理量和废气性质，选择合适的废气塔类型。
考虑到废气成分复杂，决定采用填料塔作为废气处理设备。
2. 塔体结构设计：废气塔采用碳钢材质制作，外表面经喷砂处理后进行防腐漆涂装。
塔体内部采用合金填料，以增加反应面积，提高废气处理效率。
3. 设备布置设计：根据实际场地情况和生产流程，将废气塔、废气处理设备以及管道、阀门等设备进行合理布置，确保设备运行平稳、操作方便。
4. 自动控制系统设计：废气处理设备采用PLC自动控制系统，能够实现设备的自动开关、温度、压力等参数的在线监测和调整。
5. 安全防护设计：针对废气处理过程中可能产生的高温、高压等危险环境，采取相应的安全防护措施，确保人员和设备安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、废气处理系统改造
我中心现食品安全实验室于2008年投入使用，当时设计通风系统为楼面直排；实验室做实验时产生的大量废气直接排放于大气中，对周边环境造成严重污染，对楼面部分建筑也产生腐蚀情况。
为了减少实验室废气排放对环境的影响，延长楼面部分设备的寿命，对楼面排气排风系统进行废气处理改造。
根据排放气体的不同，要安装不同的废气处理设备，主要分为无机废气处理塔和有机废气处理塔。
无机废气处理塔
主要包括：氮氧化物、硫酸雾、氯化氢、氟化氢、硫化氢、二氧化硫等无机废气。
有机废气处理塔
主要包括芳香类：苯、甲苯、二甲苯、苯乙烯等；醛酮类：甲醛、乙醛、戊二醛、丁醛、丙酮、环己酮、甲乙酮、苯乙酮等；酯类：醋酸异丁酯、醋酸乙酯、醋酸丁酯、醋酸甲酯、香蕉水等；醇类：甲醇、乙醇、丁醇、异丙醇、乙二醇等。
(一)针对本实验室所产生废气种类包含无机废气和有机废气的特点，在处理方案上力求做到如下原则：
1.执行国家相关环境保护政策和有关法规、规范及标准；
2.废气治理工程系统运行稳定可靠；
3.采用技术成熟、工艺先进、易于操作管理的处理工艺，系统操作、管理及维护简便，工程投资省，运行费用底；
4.处理工艺中选用的设备应与该实验室现有设备配套，不影响该实验室现有设备的正常运行，兼顾原有的设施，应地制宜，降低投资成本。
（二）工艺流程选择
针对本实验室所产生废气的种类，治理方案采用活性炭吸
废气达标排放
本处理工艺中对有机废气采用活性炭吸附法，其吸收效率可高达90%以上。
1.活性炭吸附原理
（1）活性炭是一种主要由含碳材料制成的外观呈黑色，内部空隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。
活性炭材料中有大量肉眼看不见的微孔，1克活性炭材料中微孔，将其展开后表面积可高达800-1500平方米，特殊的更高。
也就是说，在一个米粒大小的活性炭颗粒中，微孔的内表面积可能相当于一个客厅面积的大小。
正是这些高度发达，如人体毛细血管般的空隙结构，使活性炭拥有了优良的吸附性能。
（2）分子之间相互吸附的作用力即“范德华力”。
虽然分子运动速度受温度和材质等原因的影响，但它在微环境下始终是不停运动的。
由于分子之间拥有相互吸引的作用力，当一个分子被活性炭内孔捕捉进入到活性炭内空隙中后，由于分子之间相互吸引的原因，会导致更多的分子不断被吸引，直到填满活性炭内部空隙为止。
2.活性炭脱附方法
当活性炭内部空隙被有机废气即被吸附物质填满而达到饱和时，污染物便开始被释放出来，这种现象称为穿透。
达到饱和的活性炭吸附床需要进行再生，一般采用加热的气体对吸附床进
行脱附，一方面使吸附床再生重新具有活性，一方面是污染物被解脱出来进行回收或分解处理。
这种脱附方法称为升温脱附。
物质的吸附量是随温度的升高而减小的，将吸附剂的温度升高，可以使已被吸附的组分脱附下来，这种方法也称为变温脱附，整个过程中的温度是周期变化的。
对无机废气采用液体吸收法，其吸收效率可达90%以上。
液体吸收法是无机气体净化的常用处理工艺，工艺技术相当成熟，且稳定可靠。
以液体为吸收剂，通过洗涤收集装置使废气中的有害成分被液体吸收，从而达到净化的目的。
该吸收系统属于气膜控制吸收过程，采用液相分散型装置，即喷淋填料塔。
其工作时吸收液通过填料塔顶部的喷淋装置被均匀的喷洒在填料层顶部，并沿着填料层自上而下呈膜状流动，而废气则自塔下部进入，穿过填料层从塔顶排出。
在此过程中，废气被迫多次改变方向、速度与吸收液不断碰撞、接触，使废气与吸收液在填料层中有充分接触反应时间，令废气中有害成分能够被吸收液充分吸收净化。
净化后的气体经塔内除雾后可达标排放。
（三）工艺流程说明：
本废气有机处理工艺中，实验室所产生之废气首先经由集气罩收集后进入风管。
然后废气自上而下通过活性炭吸附罐，此过程中废气中的90%以上有机废气、全部微尘、颗粒物及少量无机废气将被活性炭所吸附，即可达到排放要求；
无机气体处理将从喷淋填料塔底部自下而上通过喷淋填料塔，此过程中废气中的无机废气在塔内填料表层与从塔顶喷淋下来的液体吸收剂充分接触并被吸收，即可达到排放要求。
循环水
池的吸收剂通过不锈钢泵抽至塔顶，周而复始。
（四）本工艺设计方案优点：
1.构造简单，造价低，运行费用少；
2.投资少，占地面积少；
3.运行效果好，无二次污染；
4.操作实用性强，便于清理维护。
（五）工程更改风机说明
本工程增加废气处理设备后风阻会增加，风阻增加后风理达不到通风终端的需求。
影响通风效果，为达到良好的实验室通风效果，所以要更换风压和风量更高的风机和部分控制设备。
（六）需要改造房间及排风系统号
1.有机废气（2套）
（1）十层
1004农兽残前处理室PF-3
（2）十一层
1106食品理化室PF-4
2.无机废气（2套）
（1）十一层
1102无机前处理室PF-16
（2）十四层
1404无机常规检测室PF-5
（七）废气处理联接图。
