八年级物理光学作图题练习
光学作图题
班级姓名座号成绩
四、作图题(共100分，每题10分)
1)（ 08江苏常州）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2)（08江苏淮安）根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、（08江苏苏州）如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、（8江苏镇江）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、(08山东聊城)如图所示,一束光射向一块玻璃砖,请在答卷图中这束光进入玻璃和离开玻璃后的大致径迹.
6、(08四川达州)画出如图所示的折射光线。
7、(08福州)请在图中画出入射光线经过凸透镜后的折射光线。
8、请在图1O中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射光线。
9、（08青海）请完成图中的光路图。
10、给你凸透镜一个、白纸一张、刻度尺一把，利用太阳光测出凸透镜的焦距。
A、写出实验步骤。
B、用图表达出太阳光、主光轴、焦点F、凸透镜、焦距f。
A、步骤：
B、图：。
人教版八年级上学期物理 专题训练(一) 光学作图一
人教版八上物理专题训练（一）光学作图一1.如图所示，光射在水面上，在图中画出反射光线。
2.请按照要求画图：在图中，做出入射光线，标出反射角。
3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。
5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。
试画出图中这两条光线的反射光线。
6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。
7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。
8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。
9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。
10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。
11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。
12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。
13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。
（按要求作图）15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。
17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。
18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。
请画出入射光线、反射光线和折射光线的大致方向。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
初中物理光学作图题全

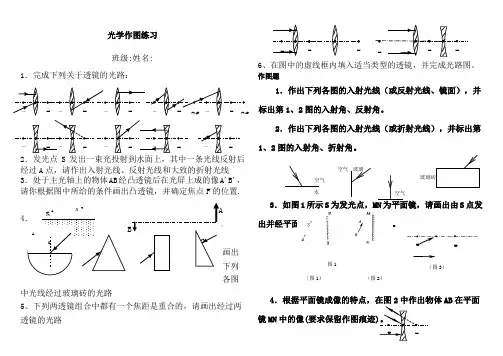

光学作图练习 班级:姓名:1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. 4．画出下列中光线经过玻璃砖的光路5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路6、在图中的虚线框内填入适当类型的透镜，并完成光路图。
作图题1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。
2．作出下列各图的入射光线（或折射光线），并标出第1、2图的入射角、折射角。
3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。
4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。
FF FFFF FFFF 2f 2fF F F F F F F F F F ASA‘BAOF F F FF F 图1（图1）FF（图2）空气 水空气水 玻璃砖FF（图3）空气 玻璃A B A BSM N MA NA B C BAC 5．在图3、图4中完成光路。
1.完成右图中的光路图．2.请画出右图中两条平行光线通过凸透镜后的折射线．3.图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．5.在下面各图中填入适当的透镜：6.在图中，画出光线通过透镜后的折射光线．7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．8.如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线． 10.完成下面各自的光路．11.根据光路，在下列方框中各填上一个光学器件的名称． 12.如右图所示，画出了光通过透镜后的折射光线，请在图上画出入射光线．13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线．1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。
(完整版)初中物理光学作图专题大全
《光学作图专题》一、光的直线传播作图1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）．2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子．（2）如图4点A处有一电灯，画出立杆BC在地面上的影子．（3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图．3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线．（2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹．图3 图4 图5图6 图7 图8图1图2二、光的反射作图4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角．5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位置并标出入射角i和反射角r.（2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数．（3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置．6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图．图9图10图11图12图13图147、（1）如图15所示，请画出入射光线AO经多次反射后的出反射光线．（2）如图16所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．（3）自行车尾灯的结构如图17所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中这两条光线的反射光线．三、平面镜成像作图8、（1）如图18所示，根据平面镜成像特点，作出物体AB在平面镜MN中的像．（2）根据图19平面镜成像特点，AB像已作出，试作出AB实物图．（3）根据平面镜成像特点，作出图20中ABC的像．（4）A′O′是AO在平面镜中成的像，如图21，请画出平面镜的位置．9、（1）如图22所示，O′是O在平面镜中成的像，请在图中画出平面镜，并根据平面镜成像特点画出物体AB在该平面镜中成的像．（2）如图23，S是一发光点，L是由S发出的其中一条光线，S′是S在平面镜中的像，确定平面镜的位置，并完成光路图．（3）已知点光源A和它发出的两条光线经平面镜反射后的两条反射光线，试在图24中画出此平面镜的位置．图15图16图17A’O’AO 图18图19图20图2110、（1）如图25所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图．（2）如图26所示，A是人眼的位置，S′是人眼睛在平面镜B前看到的烛焰像上的一点．请在图中作出像点S′对应的发光点S，并画出人眼看到像点S′的光路图（画一条入射光线和反射光线即可）．（3）如图27所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P 点，请在图中找出发光点S的位置，并完成光路．11、（1）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图28所示．试作出这两条反射光线的入射光线，并确定发光点的位置．（2）如图29所示，请你画出点光源S发出的两条光线经平面镜反射后的反射光线．（3）如图30所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）12、（1）如图31所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线．（2）画出图32中S发出的光线经平面镜反射后过P点的光路．（3）在图33中作出人看到球的光路图．图25图26图27图28图29图30图31图32图3313、（1）如图34所示，小强在A点通过平面镜可以看到B物体．画出：①B物体在平面镜中的像B′．②小强在A点通过平面镜看到B物体的光路图．（2）如图35所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S 位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．（3）如图36，B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．14、（1）如图37所示小英到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果．画出代表着新鞋的点A在平面镜（2）如图38所示AB是水边的一物体，请作出它由水面形成的像．15、（1）如图39所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置．（2）如图40所示，有一平面镜镜面与水平桌面相交成45°夹角，此时一小球沿与水平桌面向平面镜滚去，请在图中画出小球在平面镜中所成像运动的大致路径．图34图35图36图37图3816、车内有一块竖直放置的玻璃板，如图41（甲）所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像．如图41（乙）是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表．在图41（乙）中画出此时刻树在玻璃板中的像．17所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出（1）灯S在镜中的像S′．（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）18、试在图43中画出钟表两指针像的位置．19、问题解决题：小明家的厨房如图所示（所给图44为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．图41甲乙图42图43图44四、光的折射作图20、(1) 一束光线从空气斜射向水面O点时发生了折射现象，请在图45中作出折射光线的大致方向．(2) 完成如图46所示的光路图，画出折射光线的大致方向．(3) 如图47所示，根据光的折射特点，画出光线从玻璃到空气的折射光线．(4) 如图48中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．21、请画出图49中光线从空气中入射到不同形状玻璃砖的完整光路图.22、（1）如图50，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线。
初二物理光学画图题专项60题+答案解析
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
初中物理光学作图专项练习
初中物理光学作图专项练习一、作图题1．“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。
请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。
（温馨提示：必须标出光的传播方向）2．画出光源AB经过小孔所成像的光路图。
3．如图所示，S是烛焰上的一点，A是人眼的位置，请利用平面镜成像特点画出烛焰S 点的像S'，并画出眼睛看到像S'的光路图。
4．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。
请作出反射光线和入射光线。
5．利用平面镜成像特点画出物体ABC在平面镜中所成的像。
6．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。
通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。
请在图乙中画出显示器AB在挡风玻璃中所成的像。
7．在图中，根据物体AB与镜中所成的像A′B′找出平面镜的位置。
8．如图所示，请根据平面镜成像的特点，画出物体AB。
9．如图所示，光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线。
（大致位置）10．图中的A、B两只小鸟，一只是实际的小鸟，另一只是潜水员从水中观察到该小鸟的像，请你作出潜水员从水中观察到小鸟像的光路图。
11．如图所示，一束光线AB射向竖直的平面镜，并最终在水底O点处形成一个光斑，请作出完整的光路图，并画出必要的辅助线。
12．请你将如图所示的光路图补充完整。
13．如图，补充完整两个光路图。
14．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
15．如图所示，请分别画出AB的入射光线和CO的折射光线。
参考答案：1．【详解】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示：2．【详解】过A点和小孔画出一条光线交塑料薄膜于'A，再过B点和小孔画出一条光线交塑料薄膜于'B，连接两点即AB的像，如下图所示：3．【详解】根据平面镜成像特点，作出蜡烛S在平面中的像S'，连接S'到人眼A，延长线用虚线，反射光线用实线，连接蜡烛S和光线AS'与平面镜的交点，作图如下。
人教版八年级年级物理上册第四章经典例题光学作图专项训练20题含答案
19．
20．
人教版八年级年级物理上册第四章经典例题4光学作图专项训练20题含答案
学校:___________姓名：___________班级：___________考号：___________
一、作图题
1．小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。图中A点表示小丽的眼睛，B点表示小丽的脚，S点是鱼的实际位置。在图中画出：
（1）B点的像B′的位置（________）
（2）小丽看到鱼的光路图。（________）
2．如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线。
3．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．
4．如图是做平面镜成像时，通过玻璃板看到的两个像的情景，形成两个像的原因是玻璃板的前后两个表面同时反射，图乙中的A点表示蜡烛，B表示玻璃板，试画出物体通过玻璃板后表面成像的大致光路图以及大致的像的位置A'______。
11．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处．请你作出这条入射光线并完成光路图．
12．如图，两平面镜相互垂直。请根据光的反射定律，①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
13．根据要求作图：
(1)如图甲，A为太阳，B为地球，虚线为月亮的运动轨迹，若人在地球上的P点可以观察到日食，请在虚线上用“●”表示出月亮的大致位置。______
（____）
15．画出光线AO斜射入水中时折射光线。（____）
16．如图所示，一束光线从水中斜射向空气。请在图中画出：反射光线和折射光线的大致方向。
17．青蛙“坐井观天，所见甚小”。可以用_______来解释。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点（如图b），青蛙观察到的井上范围将_______（选填“变大”“变小”或“不变”）。请在图b中画出井底之蛙“观天”的范围_______。
科教版八年级上册物理专项训练-作图题(光学)
作图题一（光学）卷一1．如图所示，一天晚上，家住××小区的小莉在街道边等候公共汽车，公共汽车站牌顶端的路灯照在小莉身上在路面上留下一道长长的影子。
请通过作图法确定影长并将它标在图中。
2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）3．如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小。
4．光线L射到某平面镜上，使其沿水平方向传播，如图所示。
请在图中画出所需平面镜的位置。
（要求保留必要的作图痕迹）5．在图中，如果使光线照射到井底，试画出平面镜的放置位置。
（要求保留作图痕迹）6．如图所示，光线经潜望镜内的平面镜反射后进入眼睛，请把光路图补充完整。
7．如图所示，已知一束光的一条边缘光线a的传播光路，请根据光的反射定律作出另一条边缘光线b的传播光路，并在虚线框内画出相应的光学元件。
8．画出图中物体AB在平面镜中所成的虚像。
9．如图所示，A′O′是AO在平面镜中成的像，请你大致作出平面镜的位置。
10．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。
11．如图所示，发光点S发出的某光线经平面镜发射后，发射光线恰好经过A点，请在图中画出这条光线。
12．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路。
13．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像。
14．如图为一辆轿车的俯视示意图。
O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点。
根据平面镜成像规律画出司机眼睛看到C点的光路图。
15．如图所示，OA是一条入射光线．现欲将它反射入洞内，请你画出平面镜的位置及反射的光路。
(完整版)八年级物理光学作图专项练习题
8
、请在图
1O
中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射
光学作图题
一、作图题。
1、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2、根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、画出如图所示的折射光线。
6、请在图中画出入射光线经过凸透镜后的折射光线。
7、请完成图中的光路图。
9.如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。
10.一束阳光与水平面成40°角，如图所示。
要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。
（1）
F F F F
F
F F F
11.画出图1中与入射光线对应的反射光线和大致的折射光线位置；
12.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）
13.如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？
14.完成光路：
15.判断下列方框内是什么透镜：。
八年级物理光学作图专项训练及标准答案
光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。
