LED数码管显示
led数码管显示原理
led数码管显示原理LED数码管是一种常见的显示器件，它在很多电子产品中都有广泛的应用，比如电子钟、计数器、温度计等。
它能够以数字形式显示各种信息，因此在现代生活中扮演着非常重要的角色。
那么，LED数码管的显示原理是怎样的呢？接下来，我们就来详细介绍一下。
首先，LED数码管是由七段共阳（或共阴）LED组成的。
每个数字都由七段LED组成，这七段LED分别代表了数字显示器的七个段，分别是A、B、C、D、E、F、G。
这些段可以通过不同的组合来显示不同的数字和字母。
其次，LED数码管的显示原理是通过控制不同的LED段的亮灭来显示不同的数字和字母。
比如，要显示数字“0”，就需要点亮A、B、C、D、E、F这六个段，而要显示数字“1”，就只需要点亮B、C这两个段，其他的段则不需要点亮。
通过这种方式，就可以实现LED数码管的数字显示功能。
此外，LED数码管的显示原理还涉及到了数码管的驱动电路。
数码管的驱动电路通常由数码管驱动芯片和微控制器组成。
数码管驱动芯片负责控制LED段的亮灭，而微控制器则负责向数码管驱动芯片发送显示数据。
通过这种方式，就可以实现对LED数码管的数字显示控制。
另外，LED数码管的显示原理还包括了亮度控制和颜色控制。
LED数码管的亮度可以通过控制LED的电流来实现，而LED的颜色则可以通过LED的材料和结构来实现。
一般来说，LED数码管的亮度和颜色是可以通过外部电路进行控制的，这样就可以根据实际需要来调节LED数码管的显示效果。
总的来说，LED数码管的显示原理是通过控制不同的LED段的亮灭来显示不同的数字和字母，同时还涉及到了数码管的驱动电路、亮度控制和颜色控制等方面。
通过对LED数码管的显示原理进行深入的了解，我们可以更好地应用和控制LED数码管，从而实现更多样化的显示效果。
希望本文的介绍对大家有所帮助，谢谢阅读！。
LED数码管显示
动态驱动
通过扫描方式逐行点亮 LED数码管，适用于多位 数显示。
集成电路驱动
使用专用集成电路芯片驱 动LED数码管，具有驱动 能力强、稳定性高等优点。
03
LED数码管的分类与选择
七段数码管
01
02
03
04
七段数码管是最常见的LED数 码管，由七个LED段（a-g）和 一个可选的小数点（dp）组成。
十六进制数码管也有共阳和共阴两种类型，使用方法与 七段数码管类似。
它能够显示数字和英文字母，以及一些特殊字符，通过 控制每个段的亮灭来显示不同的字符。
十六进制数码管在计算机、通信、仪器仪表等领域应用 广泛。
点阵式LED显示屏
01
点阵式LED显示屏由多个LED灯组成的矩阵，通过控制每个LED 灯的亮灭来显示文字、图像和视频等。
它能够显示数字0-9和某些英 文字母，通过控制每个段的亮
灭来显示不同的字符。
七段数码管有共阳和共阴两种 类型，共阳极的公共端接高电 平，共阴极的公共端接低电平
。
七段数码管具有低功耗、高亮 度、长寿命等优点，广泛应用
于各种显示设备中。
十六进制数码管
十六进制数码管是一种能够显示十六进制字符的LED数 码管，由16个LED段（0-9、A-F）组成。
驱动芯片的作用
提供稳定的电流，控制LED数码管的亮度和显示内 容。
常见驱动芯片型号
如74HC595、74HC164等。
驱动芯片的选择
根据LED数码管的位数和扫描方式，选择合适的驱 动芯片。
LED数码管的接口电路
接口电路的作用
实现LED数码管与微控制器的通信，传输显示数据。
常见接口电路
如共阳极、共阴极等。
数码管静态显示和动态显示原理
数码管静态显示和动态显示原理数码管是一种常见的显示设备，它由多个发光二极管（LED）组成，通过控制每个LED的点亮与否，可以显示数字、字母、符号等。
数码管的显示方式主要分为静态显示和动态显示两种。
静态显示即直接将需要显示的数字发送给数码管进行显示。
实现静态显示的原理是通过控制LED的正向电流，使其发光。
1.显示单个数码管静态显示一位数码管时，需要将需要显示的数字转换为对应的二进制编码，并通过控制数码管的引脚，将对应的编码信号送到数码管，从而点亮对应的LED。
LED管的引脚包括共阳（正）端和共阴（负）端，需要根据具体的数码管类型，将对应的编码信号送到相应的引脚上。
例如，常见的共阳数码管，其引脚对应的编码信号如下表所示：数码管编码，a，b，c，d，e，f，g，DOT二进制值，1，2，4，8，16，32，64，128我们可以选择使用并口或者串口的方式，将对应的编码信号通过控制引脚进行发送，从而实现对数码管的显示。
2.显示多位数码管如果需要显示多位数码管，可以依次控制每个数码管的引脚，逐个显示数字。
例如，如果需要显示一个四位的数字，可以选择多个数码管，然后依次对每个数码管进行静态显示。
对于多位数码管，如果静态刷新频率较低，人眼会觉得显示闪烁。
因此，在静态显示中，通常需要使用较高的刷新频率，以使得显示效果更加稳定。
动态显示是指通过间歇性显示不同的位数，从而实现连续显示的效果。
动态显示的原理是通过快速的切换不同的位数，让人眼产生连续显示的错觉。
1.时分复用最常见的动态显示原理是时分复用技术，即通过快速的切换不同的位数，以使得数码管在较短的时间内完成多个位数的显示。
例如，对于一个四位数码管的显示，可以快速切换每个数码管的引脚，使得数码管按照一定的频率逐个显示不同的数字。
实现时分复用的关键是要保证刷新频率足够高，以至于人眼无法察觉到刷新的效果。
2.位数切换在时分复用中，需要对每个数码管进行位数的切换，以显示对应的数字。
《LED数码管显》课件
LED数码管驱动
1
数码管显示静态电路
详细说明如何使用静态驱动电路控制数
数码管驱动动态电路
2
码管的显示，包括共阳和共阴驱动。
探讨如何使用动态驱动电路实现多个数
码管的同时显示。
3
驱动IC和驱动CPLD FPGA
介绍常用的数码管驱动集成电路以及基 于可编程逻辑器件的驱动方案。
LED数码管的应用
数码管时钟设计
强调了解和掌握LED数码 管的驱动原理的重要性。
3 LED数码管开发的前
景和挑战
展示LED数码管开发领域 的前景和未来发展的挑战。参考资料Leabharlann LED数码管相关书籍和论文
推荐一些深入了解LED数码管原理和应用的重要文献。
LED数码管相关的开发板和工具
介绍一些用于LED数码管开发的常用开发板和工具。
LED数码管相关的网站和社区
展示如何利用数码管技术设计 独特而实用的时钟装置。
温湿度显示系统
介绍温湿度传感器与数码管的 结合应用，实现直观的温湿度 数据显示。
数码管计数器的应用
讨论如何使用数码管构建可靠 和高效的计数器。
LED数码管开发实例
基于单片机的LED数码管 显示
以单片机为控制核心，演示如何 实现简单的LED数码管显示。
《LED数码管显》PPT课 件
这个PPT课件将带您深入了解LED数码管显示技术，从基础的原理到实际的 应用，帮助您掌握LED数码管开发的前景和挑战。
LED数码管简介
什么是LED数码管？
简单介绍LED数码管是一种数字显示设备，通过LED发光原理实现数字的显示。
LED数码管的优点
探讨LED数码管相较传统数码管的优势，如低功耗、长寿命、高亮度等。

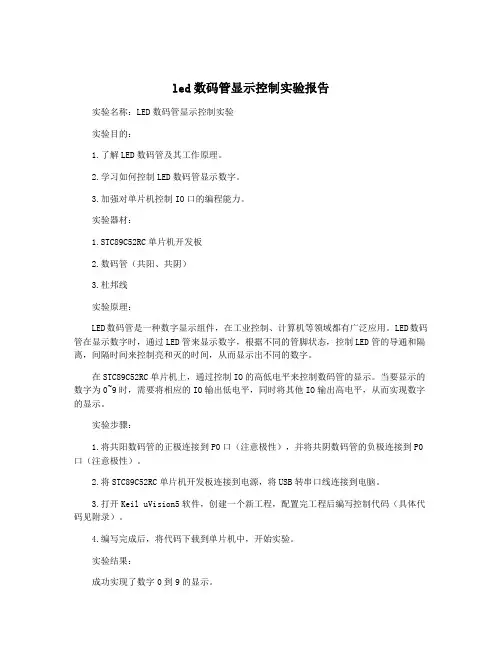

led数码管显示控制实验报告
led数码管显示控制实验报告实验名称：LED数码管显示控制实验实验目的：1.了解LED数码管及其工作原理。
2.学习如何控制LED数码管显示数字。
3.加强对单片机控制IO口的编程能力。
实验器材：1.STC89C52RC单片机开发板2.数码管（共阳、共阴）3.杜邦线实验原理：LED数码管是一种数字显示组件，在工业控制、计算机等领域都有广泛应用。
LED数码管在显示数字时，通过LED管来显示数字，根据不同的管脚状态，控制LED管的导通和隔离，间隔时间来控制亮和灭的时间，从而显示出不同的数字。
在STC89C52RC单片机上，通过控制IO的高低电平来控制数码管的显示。
当要显示的数字为0~9时，需要将相应的IO输出低电平，同时将其他IO输出高电平，从而实现数字的显示。
实验步骤：1.将共阳数码管的正极连接到P0口（注意极性），并将共阴数码管的负极连接到P0口（注意极性）。
2.将STC89C52RC单片机开发板连接到电源，将USB转串口线连接到电脑。
3.打开Keil uVision5软件，创建一个新工程，配置完工程后编写控制代码（具体代码见附录）。
4.编写完成后，将代码下载到单片机中，开始实验。
实验结果：成功实现了数字0到9的显示。
通过实验，我们了解了LED数码管的工作原理，学会了控制单片机IO口进行数字的显示，加强了对单片机编程的掌握能力。
附录：代码如下：```#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula = P2^6;sbit wela = P2^7;uchar code table[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=114;y>0;y--);}void Display(){uchar i;for(i=0;i<10;i++){P0 = table[i]; dula = 0;dula = 1;delay(500);}}。
数码管动态显示的原理
数码管动态显示的原理
数码管动态显示的原理是通过快速地在不同的数码管上切换显示不同的数字或字符来实现的。
它主要依靠以下几个关键元素来实现：
1. 数码管：数码管是一种显示设备，通常由七个发光二极管（LED）组成，排列成数字“8”的形状。
每个LED可以独立地
点亮或熄灭，而且在点亮时可以显示不同的数字或字符。
2. 位选信号：位选信号是控制哪个数码管被点亮的信号。
通常使用一个二进制的计数器来产生不同的位选信号，每个信号在不同的时间点上为高电平，用于控制特定位置的数码管。
3. 段选信号：段选信号是控制数码管上哪个LED被点亮的信号。
它由一个逻辑电路产生，根据需要显示的数字或字符来决定哪些LED需要点亮。
通过快速地切换不同的段选信号，可
以实现在不同的数码管上显示不同的内容。
4. 控制电路：控制电路主要由计数器、分频器和逻辑电路组成，用于产生位选信号和段选信号。
计数器用于产生位选信号，分频器用于控制切换速度，逻辑电路用于产生段选信号。
这些信号经过适当的放大和驱动后，可以控制数码管的亮灭以及显示的内容。
通过以上关键元素的协调工作，数码管动态显示可以实现快速地在多个数码管上显示不同的数字或字符。
这种显示方式广泛应用于数字时钟、计算器、仪表盘等电子设备中。
第24章LED数码管显示
24.5 小结
• 本章详细介绍了LED数码管显示器件，包括共阳极 7段LED数码管和共阴极7段LED数码管，然后介绍 了LED的静态显示技术及其应用实例。本章还重点 讲解了LED数码管的动态显示技术，包括静态驱动、 动态驱动和LED驱动器驱动。最后通过一个具体的 实例讲解了使用LED驱动器控制多个LED的显示。 LED数码管显示是单片机系统中常用的显示接口， 读者应该熟练掌握其使用方法。
24.1.2 7段共阴极LED结构及显示段码
• 共阴极7段LED数码管和共阳极LED数码管结构类似，其引脚配置，如图所示。从图中 可以看出7段LED数码管同样由8个发光二极管组成，其中7个发光二极管构成字形 “8”，另一个发光二极管构成小数点。
• 共阴极7段LED数码管的内部结构，如图所示。其中所有发光二极管的阴极为公共端， 接GND。如果发光二极管的阳极极为高电平的时候，发光二极管导通，该字段发光； 反之，如果发光二极管的阳极为低电平的时候，发光二极管截止，该字段不发光。
• 对于使用单个LED数码管的场合，直接用单片机的一个并行 口便可以控制显示。如果仍然采用这种方法来控制显示N个 LED数码管显然是不太可能的，因为典型的8051单片机只有 4个I/O并口，而且有些I/O口还需要用作其他用途。而对于 一些多引脚的型号，通常也不够为每个LED分配一个I/O并 口用于显示。此时便需要根据系统资源占用情况，来选用 合理的显示控制方式。
24.3.1 静态驱动显示
• LED数码管静态显示方式是指，当数码管显示某个字符的时候，相 应字段的发光二极管恒定地导通或者截止，即亮灭是完全不变的。 在这种情况下，多个LED是同时显示的。
• 这里以4个共阴极LED数码管为例，如图所示。其公共端接GND，每 个LED数码管的字段引脚分别接单片机的P0、P1、P2、P3端口，这 样便可以为每个数码管单独赋值操作。
51单片机-数码管显示
} void delay(int x) {
int i,j; for(i=0;i<x;i++)
for(j=1;j<120;j++); }
LED字型显示代码表
段符号
十六进制代码
显示 dp
g
f
e
d
c
b
a 共阴极 共阳极
0
0
1
0
2
0
3
0
4
0
5
0
6
0
7
0
8
0
9
0
A0
b
0
C0
d
0
E0
F
0
H0
P0
0
1
1
1
1
1
1
3FH
C0H
0
0
0
0
1
1
0
06H
F9H
1
0
1
1
0
1
1
5BH
A4H
1
0
0
1
1
1
1
4FH
B0H
1
1
0
0
1
Hale Waihona Puke 1066H
99H
1
1
0
1
1
0
1
6DH 92H
1
1
1
1
1
0
1
7DH
1. 静态显示的特点
静态显示就是单片机将所要显示的数据送出去后，数码管始终显示 该数据(不变)，到下一次显示时，再传送一次新的显示数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在本次实验中，我理解了LED七段数码管的显示控制原理；掌握了 数码管与MCU的接口技术，熟悉了接口程序调ned int time) { unsigned int j = 0; for(; time> 0;time--) for(j=0;j<123;j++); } void main(void) {
char i = 0;
while(1){
for(i=0;i<=9;i++){
《单片机原理及应用》课程
实验报告书 LED数码管显示
塔里木大学信息工程学院
《单片机原理及应用》课程 第三次实验报告
班 计算机17-5 别
学号 组号
实验室 号
计算机 号
逸夫楼 408
日 期
2015年 10月 21日
姓名
成绩评 定
实
LED数码管显示
验
老师签
名
名
称
所
用
设 设备：80c51单片机，电阻，数码管 备 及 软件: Proteus仿真软件，Keil uVision3软件
5. 讲.c文件转化为hex文件； 6. 将hex文件导入单片机中； 7. 观察现象； 1. 实验结果如下：
实
验
验
证
2. 实验代码：
分 #include<reg51.h>
char led_mod[]=
析 {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
软
件
实 验 理解LED七段数码管的显示控制原理；掌握数码管与MCU的接口技 目 术，能够编写数码管显示驱动程序；熟悉接口程序调试方法。 的 或 要 求
1. 对 实验所需的元器件进行查找；
实
2. 对单片机的型号进行选取进行放置；
实验图如下：
验
过
程
及
步
3. 在Proteus仿真软件中画出仿真图；
骤 4. 在Keil软件对代码进行编写；
P0=led_mod[i];
delay(500);
}} }
3. 实验原理分析：led数码管（LED Segment Displays）是由多 个发光二极管封装在一起组成“8”字型的器件，引线已在内部 连接完成，只需引出它们的各个笔划，公共电极。led数码管 常用段数一般为7段有的另加一个小数点， led数码管根据 LED的接法不同分为共阴和共阳两类。
