沪科版物理九年级期末测试试题E
沪科版九年级物理上册期末考试(完美版)
沪科版九年级物理上册期末考试（完美版）(时间: 60分钟分数: 100分)班级: 姓名: 分数:一、选择题（每题2分, 共30分）1、如图所示的电路中, 电流表A1的示数为0.5A, A2的示数为0.3A, 电阻R2的阻值为10Ω．下列说法正确的是（）A. 通过电阻R1的电流为0.5AB. 电源电压为5VC. 电阻R1的阻值为15ΩD. 若断开开关S2, 电流表A1示数变大2、如图所示, 用大小为8N的水平拉力F拉上表面粗糙程度各处相同的物体A, 使其在水平地面上以1m/s匀速运动, 当物体B静止不动时, 与水平绳相连的弹簧测力计的示数为3N保持不变（不计绳和弹簧测力计重）, 下列说法正确的是（）A. 水平拉力F与地面对A的摩擦力是一对平衡力B. A对B的摩擦力方向水平向右, 大小为8NC. 若A以2m/s匀速运动, 拉力F将变大D. 地对A的摩擦力方向水平向左, 大小为5N3、小海设计了一种测定油箱内油量的模拟装置, 如图所示, 其中电源两端电压保持不变, R0是定值电阻, R是滑动变阻器的电阻片, 滑动变阻器的滑片P跟滑杆的一端连接, 滑杆可以绕固定轴O转动, 另一端固定着一个浮子．油箱中的油量减少时, 浮子随油面下降, 带动滑杆使变阻器的滑片P向上移动, 从而引起电流表的示数发生变化．下列说法中正确的是（）A. 电流表示数变小时, 表明油箱中的油量减少B. 电流表示数变小时, 电阻R0两端电压变大C. 当油箱中的油量减少时, 电流表示数变大D. 当油箱中的油量减少时, 变阻器R连入电路的电阻变小4、妈妈在蒸馒头时, 开锅后改用“小火”. 针对这种做法, 下列说法中正确的是( )A．水沸腾后, 改用“小火”能更快的让馒头变熟B. 改用“小火”可以提高水的沸点C. 无论使用“大火”还是“小火”, 水达到沸点后温度都保持不变D. 用“大火”可以提高水的沸点, 不应该改用“小火”5、匀速地向某容器内注满水, 容器底所受水的压强与注水时间的关系如图所示, 这个容器可能是（）A. 锥形瓶B. 烧杯C. 量杯D. 量筒6、某班同学在“探究凸透镜成像规律”的实验中, 记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象, 如图所示, 下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时, 在光屏上能得到一个缩小的像C. 当u=25cm时成放大的像, 投影仪就是根据这一原理制成的D. 把物体从距凸透镜10cm处移动到30cm处的过程中, 像逐渐变小7、甲、乙两物体, 同时从同一地点沿直线向同一方向运动, 它们的s−t图象如图所示．下列说法正确的是（）A. 2~4s内乙做匀速直线运动B. 4s时甲、乙两物体的速度相等C. 0~4s内乙的平均速度为2m/sD. 3s时甲在乙的前方8、雨后天晴的夜晚, 为了不踩到地上的积水, 下面判断中正确的是（）A. 迎着月光走, 地上发亮处是水；背着月光走, 地上暗处是水B. 迎着月光走, 地上暗处是水；背着月光走, 地上发亮处是水C. 迎着月光走或背着月光走, 地上发亮处都是水D. 迎着月光或背着月光走, 地上的暗处都是水9、俗话说“鸡蛋碰石头﹣﹣自不量力”, 从物理学角度看（）A. 石头对鸡蛋的作用力更大B. 先有石头对鸡蛋的作用力C. 鸡蛋对石头的没有作用力D. 石头和鸡蛋间同时有等大的相互作用力10、如图所示, 水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态, G甲>G乙．甲受到的摩擦力（）大于5N B. 等于5NC. 大于乙受到的摩擦力D. 等于乙受到的摩擦力11.未煮过的汤圆沉在水底, 煮熟后漂浮在水面上, 则此时汤圆（）A. 受到的浮力等于重力, 排开水的体积比未煮过的小B. 受到的浮力大于重力, 排开水的体积比未煮过的小C. 受到的浮力大于重力, 排开水的体积比未煮过的大D. 受到的浮力等于重力, 排开水的体积比未煮过的大12.关于温度、热量和内能, 下列说法正确的是: （）A. 物体的温度越高, 所含热量越多B. 温度高的物体, 内能一定大C. 0℃的冰块, 内能一定为零D. 温度相同的两物体间不会发生热传递13、在测量液体密度的实验中, 小明利用天平和量杯测量出液体和量杯的总质量m及液体的体积 V, 得到几组数据并绘出如图所示的 m-V 图像, 下列说法正确的是（）A. 量杯质量为 40gB. 40cm3 的该液体质量为40gC. 该液体密度为 1.25g/cm3D. 该液体密度为 2g/ cm314.带有烘干功能的滚筒洗衣机, 要求洗衣和烘干均能独立进行．下列电路设计符合要求的（）A. B.C. D.15、如图所示, 在“○”处可以连接电流表或电压表测量电路中的电流、电压, 为使L1与L2串联, 以下做法正确的是（）A. a为电流表, b为电压表, c为电流表B. a为电压表, b为电压表, c为电流表C. a为电流表, b为电流表, c为电压表D. a为电流表, b为电流表, c为电流表二、填空题（每题2分, 共10分）1.海南省正在开展社会文明大行动, 规定汽车礼让行人. 汽车不避让行人且冲过斑马线是很危险的, 这是因为汽车具有_____, 在遇到紧急情况时刹车不易停住. 汽车轮胎表面刻有深槽花纹, 是为了_____摩擦力（选填“增大”或“减小”）.2.常见的物质由分子组成, 分子由_____组成；夏日荷花盛开飘来阵阵花香, 这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠, 表明分子之间存在______力.3、如图所示, 电源电压保持不变, 开关S闭合后, 灯L1、L2都能正常工作, 甲、乙两个电表的示数之比是2：5, 此时灯L1、L2的电阻之比是_____, 电流之比是_____．4.小强行走时被石块绊了一下, 身体向前倾倒. 对此情景合理的解释是: 小强原来相对于地面是________的, 当他的________（选填“脚”或“上身”）的运动状态突然改变时, 他的________（选填“脚”或“上身”）由于惯性仍保持原来的运动状态.5.一列长200m的火车, 以72km／h的速度匀速进入长为2km的隧洞, 火车完全在洞中的时间是________s, 火车上乘客看见洞中的路灯在后退, 乘客是以________为参照物.三、作图题（每题5分, 共10分）1、如图, 为某透镜成像的一种情况, 其中AB是物体, MN是AB的像, 试在图上的适当位置画上合适的透镜, 并大致标出其焦点的位置．2.空杯底部有一枚硬币A.由于杯壁的遮挡, 眼睛在B处看不到硬币, 逐渐往杯中加水至如图所示位置时, 眼睛在B处恰好能够看到硬币, 请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可).四、实验探究题（每题15分, 共30分）1、在研究“物体动能与质量和速度的关系”实验中, 将钢球从某一高度由静止释放, 钢球摆到竖直位置时, 撞击水平木板上的木块, 将木块撞出一段距离．（1）本实验使钢球获得动能的操作方法是_______.（2）从上表数据可以看出, 实验中控制了_______相同, 从而探究动能与____________的关系.（3）第1次实验时若不考虑能量损失, 钢球对木块最多可做_______J的功；第3次实验时, 木块被撞后滑出木板无法记录数据, 需要重做第三次实验, 甲同学建议换用同样较长的木板, 乙同学建议换一个较大的木块, 丙同学建议降低钢球下摆的高度, 你认为应当采用_______同学的建议．（4）由上述实验数据和现象可得出结论：_______.2.小明在探究“二力平衡”条件的实验中, 设计了如图所示的两种实验方案.(1)通过实验比较, 小明发现采用方案乙, 实验效果更好, 原因是_____________.(2)该实验装置中, 木板两端的定滑轮的作用是________________.(3)保持两盘中砝码质量相等, 把小车在水平桌面上扭转一个角度, 放手后观察到小车转动, 最后恢复到静止状态. 这个实验现象说明:作用在同一物体上的两个力, 大小相等, 方向相反, 并且_________, 这两个力才能彼此平衡.(4)小明在探究完“二力平衡”条件的实验后, 又利用该装置进行探究, 剪断小车左边的细线后, 小车由静止向右运动, 此现象说明力可以改变物体的_________________.五、计算题（每题10分, 共20分）1、如图所示电路, 电源电压恒为8V, 小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响, 闭合开关S, 求：（1）小灯泡的额定电流；（2）小灯泡正常发光时, 滑动变阻器R接入电路的阻值.（3）移动滑动变阻器的滑片, 当电压表示数为3V时, 小灯泡的实际功率.2、我国自主研发的某品牌汽车进行技术测试, 已知汽车的总质量为2t, 该车在某段长1.2km的水平路面做匀速直线运动, 用时40s, 汽车在行驶过程中受到的阻力为车重的0.2倍, 汽车在此过程中消耗的汽油产生了1×J热量。
沪科版_九年级物理期末测试题
2020年-2021年最新沪科版九年级物理期末测试题一、填一填：(每格1分，共26分)1、完成下列单位换算：100mA＝_________A；100MΩ＝________Ω；100KV ＝____________V。
2、电视机、收音机、复读机上的“音量Volume”按钮．能够控制声音的响度。
它的实质是一个_____________。
3、我国家庭电路的供电电压是_______V；对人体安全的电压是___________V．4、一个导体两端的电压为4V时，通过它的电流为0.5A，该导体的电阻为 _______Ω；当这个导体两端不加电压时，该导体的电阻为Ω。
5、灯泡L1和L2并联在电路中，加在它们两端的电源电压为12V，L1电阻是8 Ω，L2电阻是4Ω，则通过L1的电流是____A，通过L2的电流是______A。
6、电能表上铝盘时慢时快，在使用一只普通灯泡时铝盘一般比使用电热水器转得______，说明铝盘转动的快慢跟用电器有关，其实跟用电器的_______有关。
7、电功率表示______________的物理量，某灯泡的铭牌上标有“100W”就是指灯的_____________________。
8、电流做功的过程实质上就是将电能转化为其它形式的能的过程，如电动机工作时是电能转化为_____能；“热得快”也叫电热水器，工作时是电能转化为_____能。
9、千瓦是_________的单位，千瓦时是________单位。
10、某电视机电功率是100W，每天使用3h，一个月(按30天计算)用电___________J，合_____KW·h。
11、引起电线中的电流超过规定值的原因，可能是电线连接用电器总功率过大，也可能发生了_______。
避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接____________。
12、在家庭电路中，一盏灯标有“220V 100W”字样，点亮10h用了_________度电，这盏灯的额定功率为_________W。
沪科版九年级物理期末测试卷及答案
沪科版九年级物理期末测试卷及答案沪科版九年级物理期末测试卷及答案时间：60分钟总分：100分）题号一二三四五总分合分人复分人得分一、选择题（每题3分，共30分）1.美丽的泉城济南，山清水秀、景色宜人。
以下泉城美景的形成，与“分子动理论”有关的是（）A.趵突泉，泉水清澈见底B.千佛山，寺内暮鼓晨钟C.大明湖，湖面荷花飘香D.植物园，处处花团锦簇2.下列说法中正确的是（）A.发电机的工作原理是磁场对电流的作用B.滑动摩擦力的大小与接触面积有关C.做功和热传递都可以改变物体的内能D.定滑轮既能省力，又能改变力的方向3.___家今年新买了一辆轿车。
她通过对自己家汽车的观察和了解，结合所学的物理知识，提出了以下几种说法。
其中不正确的是（）A.轮胎用橡胶制成利用了它良好的弹性B.避震弹簧在被压缩时弹性势能会增加C.倒车雷达利用超声波探测车后方情况D.冬天为汽车加注的防冻液凝固点较高4.为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW。
连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表所示。
从既安全又经济的方面考虑，选用导线的横截面积是（）导线规格导线横截面积S/mm2 安全载流量I/A2.5 46 284 10 376 68A.2.5 mm2B.4 mm2C.6 mm2D.10 mm25.关于电路的知识，下列说法中正确的是（）A.验电器的工作原理是异种电荷互相吸引B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C.只要电路中有电源，电路中就有电流D.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的6.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）7.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。
沪科版_九年级物理期末测试题

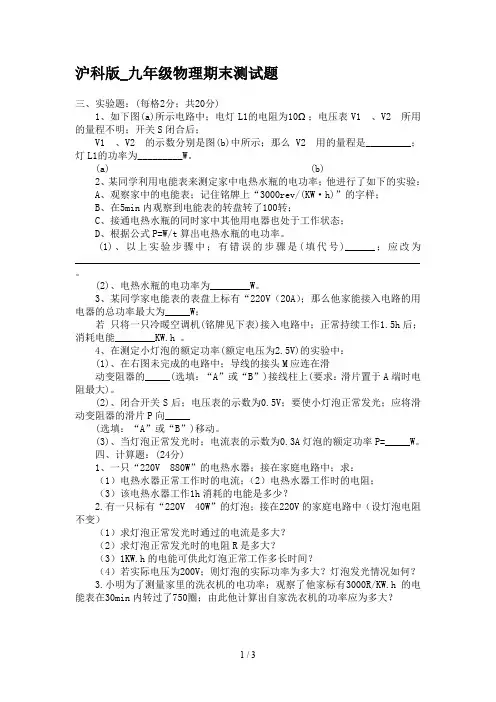

沪科版_九年级物理期末测试题三、实验题：(每格2分；共20分)1、如下图(a)所示电路中；电灯L1的电阻为10Ω；电压表V1 、V2 所用的量程不明；开关S闭合后；V1 、V2 的示数分别是图(b)中所示；那么V2 用的量程是_________；灯L1的功率为_________W。
(a) (b)2、某同学利用电能表来测定家中电热水瓶的电功率；他进行了如下的实验：A、观察家中的电能表；记住铭牌上“3000rev/(KW·h)”的字样；B、在5min内观察到电能表的转盘转了100转；C、接通电热水瓶的同时家中其他用电器也处于工作状态；D、根据公式P=W/t算出电热水瓶的电功率。
(1)、以上实验步骤中；有错误的步骤是(填代号)______；应改为_____________________________________________________________________。
(2)、电热水瓶的电功率为________W。
3、某同学家电能表的表盘上标有“220V（20A）；那么他家能接入电路的用电器的总功率最大为_____W；若只将一只冷暖空调机(铭牌见下表)接入电路中；正常持续工作1.5h后；消耗电能________KW.h 。
4、在测定小灯泡的额定功率(额定电压为2.5V)的实验中：(1)、在右图未完成的电路中；导线的接头M应连在滑动变阻器的_____(选填：“A”或“B”)接线柱上(要求：滑片置于A端时电阻最大)。
(2)、闭合开关S后；电压表的示数为0.5V；要使小灯泡正常发光；应将滑动变阻器的滑片P向_____(选填：“A”或“B”)移动。
(3)、当灯泡正常发光时；电流表的示数为0.3A灯泡的额定功率P=_____W。
四、计算题：(24分)1、一只“220V880W”的电热水器；接在家庭电路中；求：（1）电热水器正常工作时的电流；（2）电热水器工作时的电阻；（3）该电热水器工作1h消耗的电能是多少？2.有一只标有“220V 40W”的灯泡；接在220V的家庭电路中（设灯泡电阻不变）（1）求灯泡正常发光时通过的电流是多大？（2）求灯泡正常发光时的电阻R是多大？（3）1KW.h的电能可供此灯泡正常工作多长时间？（4）若实际电压为200V；则灯泡的实际功率为多大？灯泡发光情况如何？3.小明为了测量家里的洗衣机的电功率；观察了他家标有3000R/KW.h的电能表在30min内转过了750圈；由此他计算出自家洗衣机的功率应为多大？参考答案：一、填一填。
沪科版九年级物理(上册)期末试卷及答案(各版本)
沪科版九年级物理(上册)期末试卷及答案（各版本）(时间: 60分钟分数: 100分)班级: 姓名: 分数:一、选择题（每题2分, 共30分）1、如图所示, 用大小为8N的水平拉力F拉上表面粗糙程度各处相同的物体A, 使其在水平地面上以1m/s匀速运动, 当物体B静止不动时, 与水平绳相连的弹簧测力计的示数为3N保持不变（不计绳和弹簧测力计重）, 下列说法正确的是（）A. 水平拉力F与地面对A的摩擦力是一对平衡力B. A对B的摩擦力方向水平向右, 大小为8NC. 若A以2m/s匀速运动, 拉力F将变大D. 地对A的摩擦力方向水平向左, 大小为5N2.生活中常用“引吭高歌”“低声细语”来形容声音, 这里的“高”“低”描述的是声音的（）A. 音色B. 音调C. 响度D. 频率3.在体育测试过程中, 以下选项正确的是（）A. 跳远测试时, 必须选用分度值为1mm的刻度尺进行测量B. 小明在50m测试中看到旁边的看台向后运动, 选取的参照物是跑道C. 小明50m测试的成绩是7s, 则他的平均速度为6.25m/sD．1000m测试小明的平均速度为5m/s、小亮的成绩是240s, 小明更快4、下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况. 关于对图中①②③④的补充正确的是（）A. ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B. ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C. ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能.D. ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能5、在粗糙程度相同的水平面上, 重为10N的物体在F=5N的水平拉力作用下, 沿水平面由A点匀速运动到B点, 此时撤去拉力, 物体继续向前运动到C点停下来, 此过程中下列说法正确的是（）A. 物体在AB段摩擦力等于10NB. 物体在AB段摩擦力小于5NC. 物体在BC段摩擦力等于5ND. 物体在AB段摩擦力大于BC段摩擦力6、一只可口可乐瓶, 其侧壁有a、b两个小孔并用塞子塞住, 瓶内盛有一定质量的酒精, 如图所示, 把可口可乐瓶放入水中, 当瓶内、外液面相平时, 拔出a、b两个小孔上的塞子, 则（）A．a、b两个小孔均有水流入B. a、b两个小孔均有酒精流出.C. 酒精从a小孔流出. 水从b小孔流入D. 水从a小孔流入. 酒精从b小孔流出.7、晓燕在学校春季运动会百米赛跑中以16s的成绩获得冠军．测得她在50m处的速度是 6m/s, 到终点时的速度为7.5m／s, 则全程内的平均速度是（）A. 6m/sB. 6.25m/sC. 6.75m/sD. 7.5m/s8、甲、乙两人同时从同一起跑线出发, 同向做匀速直线运动, 某时刻他们的位置如图所示, 图中能正确反映两人运动距离与时间关系的是（）A. B.C. D.9、如图所示, 同一木块在同一粗糙水平面上, 先后以不同的速度被匀速拉动．甲图中速度为v1, 乙图中速度为v2, 丙图中木块上叠放一重物, 共同速度为v3, 且v1<v2<v3, 匀速拉动该木块所需的水平拉力分别为F甲、F乙和F 丙．下列关系正确的是（）A. F甲<F乙<F丙B. F甲>F乙>F丙C. F甲=F乙<F丙D. F甲<F乙=F丙10、小亮将两只相同的气球在自己的头发上摩擦后, 就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是（）A. 摩擦的方法创造了电荷使两气球带了电B. 摩擦的方法使气球分子发生转移而带电C. 这种现象与验电器的工作原理相同D. 两气球因带了异种电荷而互相排斥11.为了了解自己的身体状况, 小丽做了一些测量, 其中记录错误的是（）A. 身高16mB. 质量40kgC. 体温37℃D. 1min心跳75次12、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上, 它们之间相互作用时的场景如图所示, 已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同, 下列判断正确的是（）A. 甲、乙两球均带正电B. 甲、乙两球均带负电C. 甲球带正电、乙球一定带负电D. 甲球带负电、乙球可能不带电13.对于上升的热气球, 下列说法正确的是（）A. 热气球的升空原理和民航飞机的起飞原理相同B. 热气球匀速上升时, 机械能一定不变C. 热气球上升过程中, 受到的大气压强不变D. 热气球燃料减少后, 它的惯性变小14.某用电器正常工作时通过的电流大约为4 A, 该用电器可能是（）A. 手机B. 节能灯C. 遥控器D. 电饭锅15.下列关于凸透镜应用的说法, 正确的是（）A. 近视眼需要佩戴凸透镜来矫正B. 放大镜成正立、放大的实像C. 用手机扫描二维码时, 应使二维码位于手机镜头一倍焦距之内D. 要使投影仪成像变大, 应使投影仪远离屏幕, 同时使镜头靠近投片二、填空题（每题2分, 共10分）1.拉弓射箭的过程中, 弓被拉弯, 说明力可以改变物体的________；松手后箭飞出, 说明力可以改变物体的________.2、劣质橡皮较硬, 擦字时易打滑, 导致字擦不干净, 这是由于物体接触面越光滑, 摩擦力________的缘故. 小明用橡皮轻轻擦字没擦干净, 然后它稍加用力就擦干净了, 这是通过增大压力来_____（选填“增大”或“减小”）橡皮与纸间的摩擦.3.一列长200m的火车, 以72km／h的速度匀速进入长为2km的隧洞, 火车完全在洞中的时间是________s, 火车上乘客看见洞中的路灯在后退, 乘客是以________为参照物.4.常见的物质由分子组成, 分子由_____组成；夏日荷花盛开飘来阵阵花香, 这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠, 表明分子之间存在______力.5、重50N的物体静止在粗糙水平面上, 当用5N的水平力向右推它时没有推动, 物体所受摩擦力为____N；当将水平向右的推力增大到10N时, 物体刚好由静止开始做匀速直线运动, 此时物体的受摩擦力大小为_______N, 方向为________；当将水平向右的推力增大到15N时, 物体沿推力方向做加速直线运动, 此时物体所受到的滑动摩擦力为_____N.三、作图题（每题5分, 共10分）1、请利用平面镜成像的特点在图中作出AB物体在平面镜中的像, 保留作图痕迹．2.如图所示, 货物随传送带一起向上匀速运动, 请你在图中作出货物受到的摩擦力的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪科版物理九年级物理试题注意事项：本套试题分“试题卷”和“答题卡”两部分，请将“试题卷”中试题的答案填写到“答题卡”中对应的位置；本套试题共100分；考试时间共90分钟。
（试题卷）一、单项选择题（请将答案填涂在答题卡对应的位置，每小题3分，共36分）1.下列关于生活中物理现象及其原因的分析，正确的是A ．游泳后，从水中出来感觉较冷，主要是由于水的比热容较大B ．冬天，在保存蔬菜的菜窖里放几桶水，利用了水蒸发吸热C ．夏天打开冰棒包装纸冒出的“白气”，是空气中的水蒸气D ．我们看到水壶上冒出的“白气”，是水蒸气液化成的小水滴2. 如图1所示，对于图片中所描述的物理过程，下列分析正确的是A ．图甲，瓶子内的空气推动塞子跳起时，空气的内能增大B ．图乙，厚玻璃筒内的空气被压缩时，空气的内能增大C ．图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能增大D ．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大3.甲、乙两个轻质小球的作用情况如图2所示，其中，甲球与带正电的物体相互排斥，则乙球一定A. 带正电B. 带负电C. 不带电D.带负电或不带电甲 乙 丙 丁图14.如图3所示，滑动变阻器在电学实验中起到重要作用，除保护电路外，它还能改变电路中的电流和电压，下列实验中，关于滑动变阻器的作用，说法正确的是A ．在“测量未知定值电阻R X 的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律B ．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差C ．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律D ．在探究“电流与电阻关系”的实验中，其主要作用是保持R 两端的电压不变，便于多次测量求平均值、减小误差5.小希同学在探究通过导体的电流与其两端的电压的关系时，记录实验数据后通过整理作出了如图4所示的图象，根据图象判断，下列说法正确的是A. 导体甲的电阻大于导体乙的电阻B. 当在导体乙的两端加上2V 的电压时，通过导体乙的电流为0.4AC. 将甲、乙两导体串联接到电压为3V 的电源上时，通过导体的总电流为0.2A D. 将甲、乙两导体并联接到电压为3V 的电源上时，通过导体的总电流为0.6A6.小灯泡L 1、L 2分别标有“6V 3W ”、“9V 9W ”，将L 1、L 2分别按如图5甲、乙所示的方式连接，闭合开关S 后，L 1、L 2都能发光，不考虑灯丝电阻随温度的变化，下列说法正确的是A. L 1的电阻小于L 2的电阻B. 乙图中通过L 1的电流小于通过L 2的电流C. 甲图中L 1、L 2两端的实际电压相等D. 甲、乙两图中L 1的实际功率均大于L 2的实际功率甲 乙图2 图3图4图57.如图6所示是一种自动测定油箱内油量的装置，滑动变阻器R 的规格为“20Ω1A”。
闭合开关，当浮球最低时滑片P 滑到a 端，电流表示数为0.6A ，当浮球最高时，滑片P 滑到b 端，电流表示数为0.4A ．下列说法错误的是A ．电阻R 0的阻值为40ΩB. 电源电压为24VC. 在加满油后，1min 内电阻R 0产生的热量为384JD. 电阻R 0的最大功率为6.4W8.图7是小希设计的家庭电路图，下列选项中正确的是A ．电灯的安装及开关的连接是正确的B ．洗衣机接入三孔插座后电灯与洗衣机是串联的C ．两孔插座和三孔插座的连接都是正确的D ．用试电笔正确接触M 和N 点时，试电笔的氖管均不发光9.巨磁电阻（GMR ）效应是指某些材料的电阻值随外磁场减小而增大的现象，在如图8所示的电路中（电源电压不变），当闭合开关S 1、S 2并使滑片P 向右滑动时，指示灯亮度及电流表的变化情况是A. 指示灯亮度不变，电流表示数不变B. 指示灯亮度不变，电流表示数减小C. 指示灯变亮，电流表示数增大D. 指示灯变暗，电流表示数减小10.如图9所示，下列关于磁现象的分析中，说法错误的是A ．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，能观察到条形磁铁的磁感线.B ．乙图中，地面附近能自由转动的小磁针静止时，N 极指向地理北极附近甲乙 丙 丁 图9 图6 图8甲 乙 丙火线 地线 零线图7C ．丙图中，小磁针N 极的受力方向，与通电螺线管在该点的磁感线切线方向相同D ．丁图中，U 形磁铁在靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较强11．下列装置中利用电磁感应原理工作的是12.关于能源，下列说法正确的是A ．氢燃料发动机能够将化学能全部转化为机械能B ．化石能源、核能、水能、太阳能，都属于不可再生能源C. 目前的核电站都是利用核聚变释放的核能来发电的D ．核废料会对环境造成严重的破坏，不能随意丢弃二、填空题（每空2分，共16分）13.利用天然气加热水壶将2kg 水从20℃加热到70℃，水的内能增加 ▲ J[水的比热容为4.2×103J/（kg·℃）]，水内能的改变是通过 ▲ 方式实现的。
14.一台单缸四冲程汽油机，飞轮的转速是3000 r/min ，它1秒钟对外做功 ▲ 次，该汽油机燃烧5kg 汽油时，对外做的有用功为6.9×107J ，该汽油机的效率为 ▲ 。
(q 汽油＝4.6×107J/kg)15.济宁市城区街头出现许多共享单车，共享单车是互联网、智能手机、GPS 卫星定位系统和单车的资源整合，为人们的绿色出行带来极大的方便。
装在单车上的GPS 卫星定位系统会及时地把单车的位置信息通过 ▲ 传递给信息处理中心，其传递速度约为▲ m/s 。
16.如图11甲所示，为某物理兴趣小组利用热敏电阻等元件设计的简易电子温度计电路图，热敏电阻R 的阻值随温度变化的图像如图乙所示，结合图像分析，当被测物体温度升高时，电路图中电压表示数将 ▲ （选填“增大”或“减小”）。
若某次测量电压表为6V 时，则被测物体的温度约为 ▲ ℃。
三、实验探究题（17题3分，18题4分，19题10分，20题16分，共33分）17.电热水壶的功率一般都比较大，因此在使用时要特别注意安全用电。
请将如图12所示电A ．电动机C ．电磁继电器 B ．话筒D ．扬声器 甲乙 15V图11 图10水壶的三条接线按照安全用电的原则对应连接到插头上.18.1820年，安培在科学院的例会上做了一个实验，引起与会科学家的极大兴趣。
如图13所示，他把一个螺线管从中间用细丝线沿水平方向悬挂起来，使之能够在水平方向自由转动，然后，给螺线管通电，当通电螺线管静止后，两端总是指到南、北方向上，并且螺线管的左端指到南方，请你在图中标出螺线管的N 极和线圈中电流的方向。
19．在测量额定电压为2.5V 的小灯泡功率的实验中，请按要求完成下列问题：（1）请根据实验目的和相关条件，用笔画线代替导线把图14甲中的实物电路连接完整(要求:滑片P 向左移动时灯变亮)；（2）闭合开关前，滑动变阻器的滑片P 应移至 ▲ 端（选填“A ”或“B ”）。
（3）实验时，小明发现无论怎样调节滑动变阻器的滑片P ，两电表的指针始终处于乙图的位置，出现这种情况的原因可能是 ▲ 。
A ．灯泡开路B ．灯泡短路C ．滑动变阻器开路D ．滑动变阻器短路(4)故障排除后，小希按实验步骤正确进行实验，并记录多组数据，根据数据描绘出小灯泡的U 一I 图像，如图丙所示，则小灯泡的额定功率为 ▲ W 。
20.如图15所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R 甲、R 乙的电阻丝，且R 甲﹥R 乙，瓶中插入温度计a 、b 。
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油.①通电一段时间后，小希发现▲ 烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越▲ ，产生的热量越多．②本实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制▲和通电时间相同；图12 图13图14图15 电源还使用了转换的科学方法：把▲ 转换为温度升高的多少。
（2）小希想把该装置改成探究物质吸热能力的实验装置，在甲、乙两瓶中加入质量、初温都相同的不同液体，将两瓶中的电阻丝换成 ▲ 相等的电阻丝。
①一段时间后，小希观察到乙瓶内液体温度高一些，据此判断“乙瓶内液体吸收的热量多”，他的判断是▲(填“正确”或“错误”)，请说明理由 ▲ 。
②甲、乙两瓶内液体的比热容关系是c 甲 ▲ c 乙（填“大于”、“小于”或“等于”）。
四、计算题（21题5分，22题10分，共15分）21.小希摁遥控器关闭电视机电源后，发现待机状态的电视机指示灯始终亮着，于是他想：这时电视机是否还在消耗电能呢?元旦期间，小希全家外出时，他只让电视机处于待机状态，然后，拔掉其它所有用电器的电源插头，记下时间和家中电能表的读数如图16所示。
问：(1)元旦期间，小希家电视机消耗的电能是 ▲ J 。
(2)小希家的电视机在待机状态下消耗的电功率是多少W?22.如图17是小希家厨房用的电热水龙头，能够即开即热，冷暖兼用，非常方便。
图18是它的原理电路图，R 1、R 2为电热丝，其中R 2=242Ω。
通过旋转手柄带动开关S 接通对应的电路，从而实现冷水、温水、热水之间的切换。
不考虑温度对电热丝阻值的影响，请回答下列问题：（1）电热丝是利用电流的 ▲ 效应工作的。
分析电路图，开关与 ▲ （填“1、2”或“2、3”）接触时，水龙头放出的是热水。
（2）水龙头放温水时，正常工作功率为1100W ，求：R 1 的电阻是多大？（3）水龙头放热水时，电路消耗的总功率是多少W ？图16图17 图18。
