铅酸蓄电池的组成
铅酸电池的主要结构及原理
铅酸电池的主要结构及原理
铅酸电池是一种常见的蓄电池，广泛应用于汽车、UPS电源等领域。
它的主要结构包括正极、负极、电解液和隔膜等部分。
正极是由铅二氧化物制成的，负极是由纯铅制成的。
电解液是硫酸，
它起到导电和反应的作用。
隔膜则是用来隔离正负极的，防止它们直
接接触。
铅酸电池的工作原理是通过化学反应将化学能转化为电能。
在充电时，电流从外部电源流入电池，将铅酸电池中的铅二氧化物还原成铅酸，
同时将纯铅氧化成氧化铅。
在放电时，电池内部的化学反应反转，铅
酸被还原成铅二氧化物，氧化铅被还原成纯铅，同时释放出电能。
铅酸电池的优点是成本低、容量大、使用寿命长。
但它也有一些缺点，比如重量大、体积大、自放电率高等。
此外，铅酸电池的环保性也受
到了一定的质疑。
为了解决这些问题，人们正在研究和开发新型的蓄电池技术，比如锂
离子电池、钠离子电池等。
这些新型电池具有能量密度高、重量轻、
自放电率低等优点，但它们的成本也相对较高，目前还无法完全替代
铅酸电池。
总之，铅酸电池是一种重要的蓄电池，它的主要结构和工作原理都比较简单，但它在许多领域中仍然发挥着重要的作用。
随着科技的不断发展，我们相信未来一定会有更加先进、环保、高效的蓄电池技术出现。

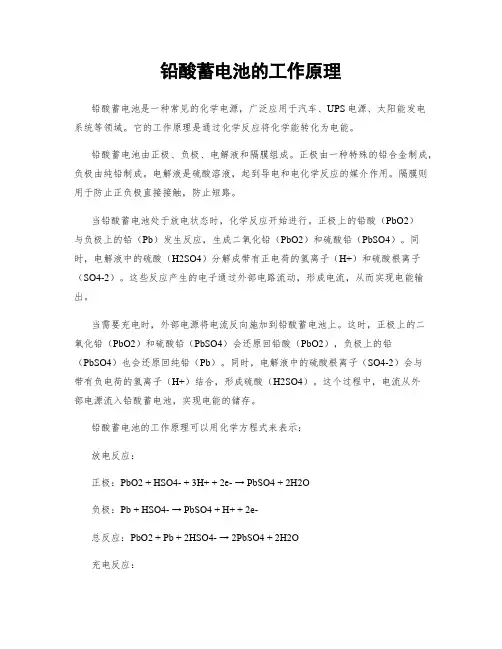

铅酸蓄电池的工作原理
铅酸蓄电池的工作原理铅酸蓄电池是一种常见的化学电源，广泛应用于汽车、UPS电源、太阳能发电系统等领域。
它的工作原理是通过化学反应将化学能转化为电能。
铅酸蓄电池由正极、负极、电解液和隔膜组成。
正极由一种特殊的铅合金制成，负极由纯铅制成。
电解液是硫酸溶液，起到导电和电化学反应的媒介作用。
隔膜则用于防止正负极直接接触，防止短路。
当铅酸蓄电池处于放电状态时，化学反应开始进行。
正极上的铅酸（PbO2）与负极上的铅（Pb）发生反应，生成二氧化铅（PbO2）和硫酸铅（PbSO4）。
同时，电解液中的硫酸（H2SO4）分解成带有正电荷的氢离子（H+）和硫酸根离子（SO4-2）。
这些反应产生的电子通过外部电路流动，形成电流，从而实现电能输出。
当需要充电时，外部电源将电流反向施加到铅酸蓄电池上。
这时，正极上的二氧化铅（PbO2）和硫酸铅（PbSO4）会还原回铅酸（PbO2），负极上的铅（PbSO4）也会还原回纯铅（Pb）。
同时，电解液中的硫酸根离子（SO4-2）会与带有负电荷的氢离子（H+）结合，形成硫酸（H2SO4）。
这个过程中，电流从外部电源流入铅酸蓄电池，实现电能的储存。
铅酸蓄电池的工作原理可以用化学方程式来表示：放电反应：正极：PbO2 + HSO4- + 3H+ + 2e- → PbSO4 + 2H2O负极：Pb + HSO4- → PbSO4 + H+ + 2e-总反应：PbO2 + Pb + 2HSO4- → 2PbSO4 + 2H2O充电反应：正极：PbSO4 + 2H2O → PbO2 + HSO4- + 3H+ + 2e-负极：PbSO4 + H+ + 2e- → Pb + HSO4-总反应：2PbSO4 + 2H2O → PbO2 + Pb + 2HSO4-铅酸蓄电池的工作原理基于铅的氧化还原反应，这种反应可逆且相对稳定。
然而，长时间使用和充放电循环会导致铅极表面的硫酸铅（PbSO4）层积和电解液中的水分损失，从而降低电池容量和性能。
铅酸蓄电池的原理
铅酸蓄电池的原理
铅酸蓄电池是一种常见的电池，广泛应用于汽车、UPS电源等领域。
其原理是利用化学反应将化学能转化为电能，以实现电能的储存和释放。
铅酸蓄电池由正极、负极和电解液三部分组成。
其中，正极是由氧化铅制成的，负极是由纯铅制成的，电解液是一种硫酸溶液。
当铅酸蓄电池充电时，外部电源会向电池正极提供电流，正极上的氧化铅会被还原为二氧化铅，并释放出氧气。
同时，电池负极上的纯铅会被氧化为铅酸铅，并释放出电子。
这些电子会通过外部电路流回电池的正极，完成电池的充电。
当铅酸蓄电池放电时，正极上的二氧化铅会被氧化为氧化铅，并吸收电子。
同时，负极上的铅酸铅会被还原为纯铅，并释放出电子。
这些电子会通过外部电路流回电池的负极，完成电池的放电。
在铅酸蓄电池充放电的过程中，硫酸溶液也发生了变化。
充电时，硫酸溶液的浓度会变得更加浓缩，放电时，硫酸溶液的浓度会变得更加稀薄。
这是因为在充电时，氧化铅的还原会消耗硫酸，而在放电时，铅酸铅的氧化会释放出硫酸。
铅酸蓄电池的优点是成本低廉，能量密度高，容易维护。
但其缺点也很明显，如重量大、储存时间有限、环境不友好等。
因此，在现
代科技快速发展的背景下，人们正在不断研发新型蓄电池，以实现更高效、更环保的储能方式。
2铅酸蓄电池的构造及型号
铅酸蓄电池的构造与型号一、铅酸蓄电池的构造汽车经常使用的蓄电池为铅酸蓄电池，铅酸蓄电池由六只单格电池串联而成，每只单格电池的电压约为2Ⅴ（充满电时为2.1V），串联后蓄电池电压为12Ⅴ。
铅酸蓄电池的结构如图1所示，其构件要紧有极板、隔板、电解液、外壳、联条、接线柱等。
图1铅酸蓄电池的结构1—隔壁；2—凸筋；3—负极板；4—隔板；5—正极板；6—电池壳；7—防护板；8—负接线柱；9—通气孔；10—联条；11—加液螺塞；12—正接线柱；13—单格电池盖1.极板极板（Plate）是蓄电池的核心构件，由它同意充入的电能和向外释放电能。
极板一样由栅架和活性物质组成，分正极板和负极板两种，形状如图2所示。
栅架（图3）是用铅锑合金浇铸而成的，活性物质（铅图2极板图3栅架膏涂料）就涂覆在栅架上。
加锑的目的是提高栅架的机械强度和改善浇铸性能。
可是锑有副作用，会加速氢的析出而加速电解液消耗。
锑还易从正极板栅架中解析出来而引发蓄电池自放电和栅架侵蚀，缩短蓄电池的利用寿命。
目前，国内外多数采纳低锑合金栅架，含锑量为2％～3％。
为降低蓄电池的内阻，改善蓄电池的起动性能，现代汽车蓄电池多采纳放射形栅架。
极板上的工作物质称为活性物质，要紧由铅粉、添加剂与必然密度的稀硫酸混合形成。
为避免龟裂和脱落，铅膏中还掺有玻璃纤维等牵引附着物。
极板分为正极板和负极板两种。
将涂上铅膏后的生极板先经热风干燥，再放入稀硫酸中进行充电便得正、负极板（图2-11）。
正极板（positive plate）上的活性物质为二氧化铅（PbO2），呈棕红色，负极板（negative plate）上的活性物质为海绵状纯铅（Pb），呈青灰色。
目前国产蓄电池极板的厚度为1.8～2.4 mm，国外多数采纳1.1～1.5 mm厚的薄型极板（正极板比负极板厚）。
采纳薄型极板可提高蓄电池的比容量和起动性能。
安装时各片正、负极板彼此嵌合，中间插入隔板后装入蓄电池单格内便形成单格电池。

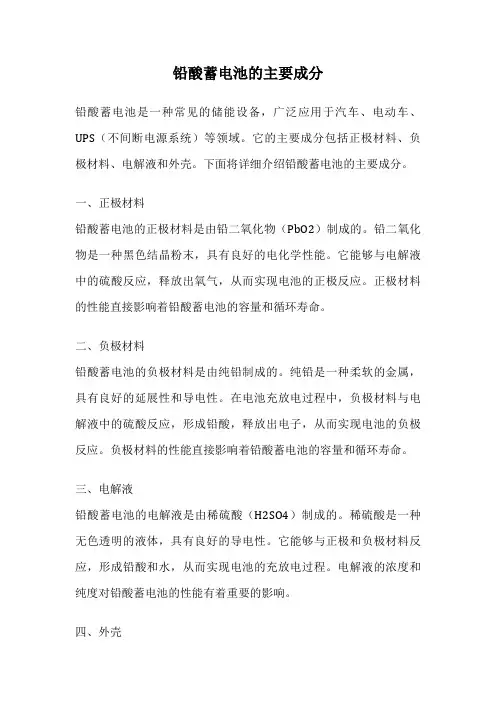

铅酸蓄电池的主要成分
铅酸蓄电池的主要成分铅酸蓄电池是一种常见的储能设备，广泛应用于汽车、电动车、UPS（不间断电源系统）等领域。
它的主要成分包括正极材料、负极材料、电解液和外壳。
下面将详细介绍铅酸蓄电池的主要成分。
一、正极材料铅酸蓄电池的正极材料是由铅二氧化物（PbO2）制成的。
铅二氧化物是一种黑色结晶粉末，具有良好的电化学性能。
它能够与电解液中的硫酸反应，释放出氧气，从而实现电池的正极反应。
正极材料的性能直接影响着铅酸蓄电池的容量和循环寿命。
二、负极材料铅酸蓄电池的负极材料是由纯铅制成的。
纯铅是一种柔软的金属，具有良好的延展性和导电性。
在电池充放电过程中，负极材料与电解液中的硫酸反应，形成铅酸，释放出电子，从而实现电池的负极反应。
负极材料的性能直接影响着铅酸蓄电池的容量和循环寿命。
三、电解液铅酸蓄电池的电解液是由稀硫酸（H2SO4）制成的。
稀硫酸是一种无色透明的液体，具有良好的导电性。
它能够与正极和负极材料反应，形成铅酸和水，从而实现电池的充放电过程。
电解液的浓度和纯度对铅酸蓄电池的性能有着重要的影响。
四、外壳铅酸蓄电池的外壳由塑料或金属制成，用于固定和保护电池的内部结构。
外壳通常是密封的，以防止电解液泄漏。
在汽车和电动车等应用中，外壳还经常具有特殊的设计，以便安装和连接多个电池，以满足不同的电压和容量要求。
铅酸蓄电池的主要成分包括正极材料、负极材料、电解液和外壳。
这些成分共同作用，实现了电池的充放电过程。
正极材料和负极材料是电池的活性材料，电解液是电池的导电介质，外壳则起到保护和固定电池的作用。
铅酸蓄电池的性能和寿命受到这些成分的影响，因此在生产和使用过程中需要严格控制它们的质量和性能。
铅酸蓄电池在储能领域具有重要的地位，随着科技的发展，未来可能会有更先进的蓄电池技术出现。
铅酸蓄电池的结构和工作原理
铅酸蓄电池的结构和工作原理（一）铅酸蓄电池的结构铅酸蓄电池主要由正极板组､负极板组､隔板､容器和电解液等构成,其结构如下图所示：1.极板铅酸蓄电池的正､负极极板由纯铅制成,上面直接形成有效物质,有些极板用铅镍合金制成栅架,上面涂以有效物质｡正极(阳极)的有效物质为褐色的二氧化铅,这层二氧化铅由结合氧化的铅细粒构成,在这些细粒之间能够自由地通过电解液,将正极材料磨成细粒的原因是可以增大其与电解液的接触面积,这样可以增加反应面积,从而减小蓄电池的内阻｡负极(阴极)的有效物质为深灰色的海绵状铅｡在同一个电池内,同极性的极板片数超过两片者,用金属条连接起来,称为极板组或极板群｡至于极板组内的极板数的多少,随其容量(蓄电能力)的大小而异｡为了获得较大的蓄电池容量,常将多片正､负极板分别并联,组成正､负极板组,如下图所示：安装时,将正､负极板组相互嵌合,中间插入隔板,就形成了单格电池｡在每个单格电池中,负极板的片数总要比正极板的片数多一片,从而使每片正极板都处于两片负极板之间,使正极板两侧放电均匀,避免因放电不均匀造成极板拱曲｡2.隔板在各种类型的铅酸蓄电池中,除少数特殊组合的极板间留有宽大的空隙外,在两极板间均需插入隔板,以防止正､负极板相互接触而发生短路｡这种隔板上密布着细小的孔,既可以保证电解液的通过,又可以阻隔正､负极板之间的接触,控制反应速度,保护电池｡隔板有木质､橡胶､微孔橡胶､微孔塑料､玻璃等数种,可根据蓄电池的类型适当选定｡吸附式密封蓄电池的隔板是由超细玻璃丝绵制作的,这种隔板可以把电解液吸附在隔板内,吸附式密封蓄电池的名称也是由此而来的｡3.容器容器是用来盛装电解液和支撑极板的,通常有玻璃容器､衬铅木质容器､硬橡胶容器和塑料容器四种｡容器用于盛放电解液和极板组,应该耐酸､耐热､耐震｡容器多采用硬橡胶或聚丙烯塑料制成,为整体式结构,底部有凸起的肋条以搁置极板组｡壳内由间壁分成3个或6个互不相通的单格,各单格之间用铅质联条串联起来｡容器上部使用相同材料的电池盖密封,电池盖上设有对应于每个单格电池的加液孔,用于添加电解液和蒸馏水以及测量电解液密度､温度和液面高度｡4.电解液铅酸蓄电池的电解液是用蒸馏水稀释高纯浓硫酸而成的｡它的密度高低视铅蓄电池类型和所用极板而定,一般在15℃时为1.200～1.300g/cm3｡蓄电池用的电解液(稀硫酸)必须保持纯净,不能含有危害铅酸蓄电池的任何杂质｡电解液的作用是给正､负电极之间流动的离子创造一个液体环境,或者说充当离子流动的介质｡电解液的相对密度对蓄电池的工作有重要影响,相对密度大,可减少结冰的危险并提高蓄电池容量,但相对密度过大,则黏度增加,反而降低蓄电池容量,缩短使用寿命｡应根据当地最低气温或制造厂家的要求选择电解液相对密度｡5.加液孔盖加液孔盖用橡胶或塑料制成,旋在电池盖的加液孔内，如下图：加液孔盖上有通气孔,可使蓄电池化学反应中产生的气体顺利排出｡加液孔盖上的通气孔应经常保持畅通,使蓄电池内部的氢气与氧气排出,防止蓄电池过早损坏或爆炸｡6.联条由于蓄电池各单格为串联连接,因此不同极性的极柱要用联条连接起来｡联条用铅锑合金铸成,有外露式､跨桥式和穿壁式三种,前者用在硬橡胶外壳和盖上,后两者用在塑料外壳和盖上｡外露式是指联条外露在蓄电池的上面;跨桥式是指联条下部在蓄电池的平面上或埋在盖下,连接部分跨接在各单格电池的中间壁上;穿壁式是指在中间壁上打孔,使极板组柄直接穿过中间隔壁将各单格电池连接起来｡穿壁式联条的连接方式如下图所示：（二）铅酸蓄电池的基本概念1.充电充电是外电路给蓄电池供电,使电池内发生化学反应,从而把电能转化为化学能储存起来的操作｡充电时,蓄电池的正､负极分别与直流电源的正､负极相连,当充电电源的端电压高于蓄电池的电动势时,在电场的作用下,电流从蓄电池的正极流入､负极流出,这一过程称为充电｡蓄电池充电过程是将电能转换为化学能的过程｡充电时,正､负极板上的PbSO4还原为PbO2和Pb,电解液中的H2SO4不断增多,电解液密度不断上升｡当充电接近终了时,PbSO4已基本还原成Pb｡过剩的充电电流将电解水,使正极板附近产生O2从电解液中逸出,负极板附近产生H2从电解液中逸出,电解液液面高度降低｡因此,铅酸蓄电池需要定期加蒸馏水｡蓄电池充足电的标志是:(1)电解液中有大量气泡冒出,呈沸腾状态;(2)电解液的相对密度和蓄电池的端电压上升到规定值,且在2～3h内保持不变｡2.放电放电是在规定的条件下,电池向外电路输出电能的过程｡当铅酸蓄电池接上负载后,在电动势的作用下,电流就会从蓄电池的正极经外电路的用电设备流向蓄电池的负极,这一过程称为放电,蓄电池的放电过程是将化学能转化为电能的过程｡放电时,正极板上的PbO2和负极板上的Pb都与电解液中的H2SO4反应生成硫酸铅(PbSO4),沉附在正､负极板上｡在这个过程中,电解液中的H2SO4不断减少,电解液密度不断下降｡理论上,放电过程可以进行到极板上的活性物质被耗尽为止,但由于生成的PbSO4沉附于极板表面,阻碍电解液向活性物质内层渗透,使得内层活性物质因缺少电解液而不能参加反应,因此在使用中放完电时蓄电池活性物质的利用率也只有20%～30%｡因此,采用薄型极板,增加极板的多孔性,可以提高活性物质的利用率,增大蓄电池的容量｡蓄电池放电终了的特征是:(1)单格电池电压降到放电终止电压;(2)电解液相对密度降到最小许可值｡放电终止电压与放电电流的大小有关,放电电流越大,允许的放电时间就越短,放电终止电压也越低｡3.过充电过充电是对完全充电的蓄电池或蓄电池组继续充电｡4.自放电自放电是电池的能量没有通过放电就进入外电路,造成一定能量的损失｡5.活性物质在电池放电时发生化学反应从而产生电能的物质,或者说是正极和负极储存电能的物质的统称｡6.放电深度放电深度是指蓄电池使用过程中放电到什么程度才停止放电｡7.板极硫化在使用铅酸蓄电池时要特别注意的是:电池放电后要及时充电,如果长时间处于半放电或充电不足甚至过充的情况,或长时间充电和放电都会形成PbSO4晶体｡这种大块晶体很难溶解,无法恢复原来的状态,导致板极硫化后充电就会变得困难｡8.容量容量是在规定的放电条件下电流输出的电荷,其单位常用安时(A·h)表示｡9.相对密度相对密度是指电解液与水的密度比值,用来检验电解液的强度｡相对密度与温度变化有关｡25℃时充满的电池电解液相对密度值为1.265｡密封式电池,相对密度值无法测量｡纯酸溶液的密度为1.835g/cm3,完全放电后降至1.120g/cm3｡电解液注入水后,只有待水完全融合电解液后才能准确测量密度,融入过程大约需要数小时或者数天,但是可以通过充电来缩短时间｡每个电池的电解液密度均不相同,即使是同一个电池在不同的季节,电解液的密度也会不一样｡大部分铅酸蓄电池的电解液密度在1.1～1.3g/cm3范围内,充满电之后一般为1.23～1.3g/cm3｡10.运行温度电池在使用一段时间后,会感觉烫手,这是因为铅酸蓄电池具有很强的发热性｡当运行温度超过25℃,每升高10℃,铅酸电池的使用寿命就减少50%,所以电池的最高运行温度应比外界低,在温度变化超过±5℃的情况下最好｡（三）铅酸蓄电池充､放电基本原理在铅酸蓄电池中,正极板为PbO2,负极板为Pb,电解液为H2SO4｡将其正､负极板插入电解液中,正､负极板与电解液相互作用,在正､负极板间就会产生约2.1V的电势｡电池在完成充电后,正极板为二氧化铅,负极板为海绵状铅｡放电后,在两极板上都产生细小而松软的硫酸铅,充电后又恢复为原来物质｡铅酸蓄电池在充电和放电过程中的可逆反应理论比较复杂,目前公认的是哥来德斯东和特利浦两人提出的“双硫酸化理论”｡该理论的含义:铅酸蓄电池在放电后,正､负电极的有效物质和硫酸发生反应,均转变为硫酸化合物(硫酸铅),充电时又会转化为原来的铅和二氧化铅｡其具体的化学反应方程式如下:正极2PbO2+2H2SO4→2PbSO4+O2↑+2H2O负极Pb+H2SO4→PbSO4+H2↑总反应2PbO2+3H2SO4+Pb→3PbSO4+2H2O+O2↑+H2↑从以上的化学反应方程式中可以看出,铅酸蓄电池在放电时,正极的活性物质二氧化铅和负极的活性物质铅都与硫酸电解液反应,生成硫酸铅,在电化学上把这种反应叫做“双硫酸盐化反应”｡在蓄电池刚放电结束时,正､负极活性物质转化成的硫酸铅是一种结构疏松､晶体细密的物质,活性程度非常高｡在蓄电池充电过程中,正､负极疏松细密的硫酸铅,在外界充电电流的作用下会重新变成二氧化铅和铅,蓄电池又处于充足电的状态｡由此可知以上反应是可逆的｡正是这种可逆的电化学反应,使蓄电池实现了储存电能和释放电能的功能｡人们在日常使用中,通常使用蓄电池的放电功能,把充电作为蓄电池的维护｡铅酸蓄电池在充足电的情况下可以长时间保持电池内化学物质的活性,而在蓄电池放电以后,如果不及时充足电,电池内的活性物质很快就会失去活性,使电池内部产生不可逆的化学反应｡所以对太阳能蓄电池和其他用途的铅酸蓄电池,应充足电保存,并定期给电池补充电｡。
铅酸蓄电池的常识解释
第一章铅酸蓄电池的常识1. 电池的构成? 任何一种电池均有四个主要的部件组成：两个不同材料的电极、电解液、隔膜和外壳。
? 对于铅酸蓄电池来说，正极活性物质是二氧化铅（PbO2，暗红色），负极活性物质是铅（Pb，灰色），正负极集流体都是板栅，电解质是硫酸（H2SO4）。
? 动力电池：隔膜是聚氯乙烯（PVC），外壳是聚丙烯（PP）。
? 起动电池：隔膜是聚丙烯(PP)或聚乙烯（PE），外壳是聚丙烯（PP）。
? 阀控式密封电池：隔膜是玻璃纤维（AGM），外壳是ABS（丙烯腈-丁二烯-苯乙烯三元共聚物）。
2. 铅酸蓄电池的工作原理? PbO2 + Pb ＋2H2SO4 ＝2PbSO4 + 2H2O? 随着放电的进行，硫酸不断减少，与此同时电池中又有水生成，这样就使电池中的电解液浓度不断降低；反之，在充电时，硫酸将不断生成，因此电解液浓度将不断增加。
3. 铅酸蓄电池的电性能? 电池的开路电压：电池在断路时（即没有电流通过两极时），电池两极的电极电位之差，称为电池的开路电压。
? 电池的开路电压只取决于所组成电池的电极材料与电解液的活度和放电的温度，与电池的几何形状和尺寸大小无关。
在电解液密度一定的范围内，铅酸电池的开路电压与电解液的密度有下列关系：开路电压=d＋0.85，d是在电池电解液的温度下电解液的密度（g/cm3）。
? 根据铅酸电池中进行的反应可知，放电时随着PbO2和Pb的消耗，H2SO4也消耗，即随着放电的进行，H2SO4减少，水增加，则酸的密度降低。
因此可以根据电池的开路电压估计电池的荷电状态，也可以根据电池的开路电压估计电解液的密度。
? 电池的内阻：是指电流通过电池内部受到的阻力，又叫全内阻。
? 它包括欧姆内阻和极化内阻。
电池的欧姆内阻包括电极本身的电阻、电解质溶液的电阻、离子通过隔膜微孔时受到的阻力和正负极与隔离层的接触电阻等。
? 欧姆内阻还与电池的几何尺寸、装配的紧密程度和电池的结构等因素有关，一般电池装配越紧密、电极间距离越小，欧姆内阻就越小；对于同一类的相同结构的电池，几何尺寸大的其欧姆内阻比几何尺寸小的电池要小。
铅酸蓄电池工作原理
铅酸蓄电池工作原理
铅酸蓄电池是一种常见的可充电电池，常被用于汽车、UPS
电源等领域。
它的工作原理可以简单描述为电化学反应。
铅酸蓄电池由正极板（铅二氧化物PbO2）、负极板（纯铅Pb）以及在电解液中浸泡的隔板构成。
电解液通常是稀硫酸溶液。
当蓄电池放电时，化学反应开始进行。
在正极板上，PbO2会
释放出氧气并转化为PbSO4（硫酸铅）。
在负极板上，纯铅（Pb）将被氧化为PbSO4。
在这个过程中，硫酸溶液中的氢
离子（H+）被释放。
这个过程可以表示为以下反应方程式：
正极反应：PbO2 + H2SO4 + 2H+ + 2e- → PbSO4 + 2H2O
负极反应：Pb + H2SO4 → PbSO4 + 2H+ + 2e-
总反应：PbO2 + Pb + 2H2SO4 → 2PbSO4 + 2H2O
在放电过程中，蓄电池会输出电能。
当需要充电时，外部电源施加反向电压，即反转以上的化学反应，使得PbSO4重新转
化为Pb和PbO2。
需要注意的是，铅酸蓄电池的工作原理是基于可逆反应，即可以充放电多次。
然而，随着循环次数的增加，蓄电池性能会逐渐下降。
这是因为反复的充放电会导致正负极板表面的铅材料逐渐变形、腐蚀，电解液中的水也会逐渐损失，使得蓄电池容量下降。
因此，在使用铅酸蓄电池时需要注意合理充电和放电，以延长电池的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铅酸蓄电池的组成
铅酸蓄电池是一种常见的蓄电池，主要由以下几个组成部分构成：
1. 正极板：正极板通常由铅（Pb）制成，具有较高的比重和密度。
正极板上有许多小孔，用于嵌入活性物质。
2. 负极板：负极板也通常由铅（Pb）制成，与正极板相似。
它上面也有许多小孔，用于嵌入活性物质。
3. 分隔板：分隔板通常是由一层多孔的塑料薄片组成，用于隔离正负极板，防止短路发生。
4. 电解液：电解液是铅酸（H2SO4）溶液，通常是稀硫酸溶液。
它在蓄电池中起到导电和承载电荷的作用。
5. 导电材料：导电材料用于连接正负极板，使电流可以在电极之间流动。
通常使用铅或铅-锡合金作为导电材料。
这些组成部分相互作用，形成了铅酸蓄电池的电化学体系，通过化学反应反复充放电，储存和释放能量。
