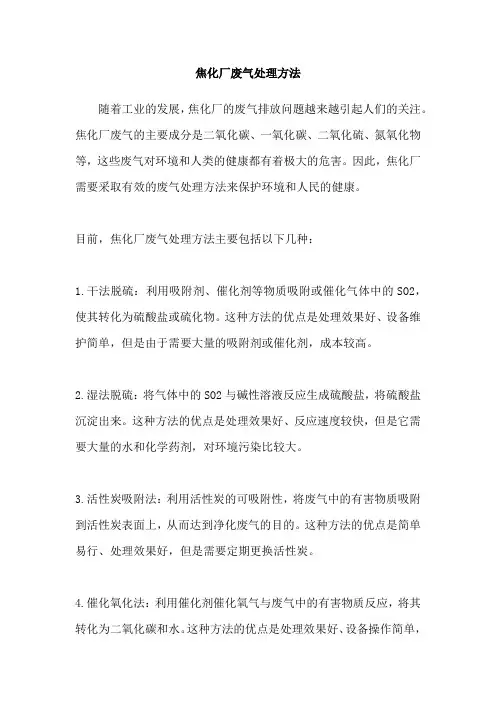

焦化厂废气处理方法
焦化厂废气处理方法
随着工业的发展，焦化厂的废气排放问题越来越引起人们的关注。
焦化厂废气的主要成分是二氧化碳、一氧化碳、二氧化硫、氮氧化物等，这些废气对环境和人类的健康都有着极大的危害。
因此，焦化厂需要采取有效的废气处理方法来保护环境和人民的健康。
目前，焦化厂废气处理方法主要包括以下几种：
1.干法脱硫：利用吸附剂、催化剂等物质吸附或催化气体中的SO2，使其转化为硫酸盐或硫化物。
这种方法的优点是处理效果好、设备维护简单，但是由于需要大量的吸附剂或催化剂，成本较高。
2.湿法脱硫：将气体中的SO2与碱性溶液反应生成硫酸盐，将硫酸盐沉淀出来。
这种方法的优点是处理效果好、反应速度较快，但是它需要大量的水和化学药剂，对环境污染比较大。
3.活性炭吸附法：利用活性炭的可吸附性，将废气中的有害物质吸附到活性炭表面上，从而达到净化废气的目的。
这种方法的优点是简单易行、处理效果好，但是需要定期更换活性炭。
4.催化氧化法：利用催化剂催化氧气与废气中的有害物质反应，将其转化为二氧化碳和水。
这种方法的优点是处理效果好、设备操作简单，
但是设备较为昂贵。
总之，焦化厂废气的处理方法需要结合实际情况来选择，既要满足净化效果，也要考虑设备维护成本等因素。
只有采取科学有效的废气处理方法，才能保护环境和人民的健康。
焦化厂化工车间脱硫废液提盐操作规程
焦化厂化工车间脱硫废液提盐操作规程一、目的及范围为了确保焦化厂化工车间脱硫废液提盐操作的安全性、稳定性和高效性，制定本操作规程。
二、设备及材料1.设备：脱硫废液提盐设备、蒸汽锅炉、压滤机、贮液罐、泵等。
2.材料：焦化废水提盐草酸钠、浓盐酸、过氧化氢、滤布等。
三、安全措施1.操作人员必须佩戴防护服、手套、护目镜等个人防护装备，严禁违章操作。
2.操作前需检查设备是否正常运行，确保设备及管道无泄漏现象。
3.操作过程中，禁止吸烟、饮食，严禁与腐蚀性物质接触皮肤或进入口腔。
4.液体和固体废弃物需按规定进行分类、储存和处理，防止环境污染。
5.如发现异常情况，应立即停止操作，并向领导汇报，做好事故应急处理。
四、操作流程1.开机准备(1)检查蒸汽锅炉和脱硫废液提盐设备的运行情况，确保设备正常启动。
(2)检查草酸钠、浓盐酸、过氧化氢等化学品的储存情况，确保质量合格。
(3)准备好必要的工具、仪器等。
2.加草酸钠(1)打开草酸钠贮液罐的进料阀和排污阀，检查管道是否畅通无堵塞现象。
(2)将草酸钠从贮液罐加入到提盐设备中，控制好加草酸钠的流量。
(3)加草酸钠的过程中，注意观察设备运行情况，防止溢流。
3.压实盐结晶(1)加草酸钠后，加入适量的浓盐酸，防止结晶卡料。
(2)控制好蒸汽锅炉的温度和压力，使废液中的盐结晶达到要求。
4.过滤分离(1)当盐结晶达到一定程度时，关闭进料阀和排污阀，停止加草酸钠。
(2)开启压滤机，将废液通过滤布分离，得到固体盐和过滤液。
(3)将固体盐存储在指定容器中，用于后续处理。
5.还原液处理(1)将过滤液送入脱硫废液提盐设备中进行还原处理。
(2)添加适量的过氧化氢，控制好加氢量和加氢速度。
6.清洗与维护(1)操作结束后，将设备和管道进行清洗，确保设备无残留物。
(2)对设备进行定期维护，保持设备的良好工作状态。
五、操作注意事项1.加草酸钠的流量要控制好，严禁过量投加，以免造成设备堵塞。
2.蒸汽锅炉的温度和压力要控制好，防止设备过热或过压。
焦化厂焦炉烟气氨法脱硫技术方案
焦化厂焦炉烟气氨法脱硫技术方案一、方案背景及技术选型焦化厂作为重要的化工行业，广泛应用于钢铁、机械、建筑等各个领域，在生产过程中会产生大量的烟气，其中含有高浓度的二氧化硫（SO2），对环境和人体健康都有很大危害。
因此，烟气脱硫技术的研究和应用就显得尤为重要。
目前，焦化厂普遍采用氨法脱硫技术。
氨法脱硫是一种较为成熟的烟气脱硫技术，其主要原理是将烟气中的SO2与氨气反应生成硫酸铵（NH4)2SO4），再在除尘器中和其它固体颗粒混合，形成稳定的硫酸铵颗粒，达到脱硫的目的。
本方案旨在对焦化厂焦炉烟气进行氨法脱硫处理，选用具有成熟技术和较大优势的催化氧化-氨法脱硫联用工艺。
二、催化氧化-氨法脱硫联用工艺流程催化氧化-氨法脱硫联用工艺是指将烟气中的SO2通过催化氧化先转化为SO3，再经氨气催化反应，形成硫酸铵的过程。
该过程具有反应速度快、处理效率高、硫酸铵产品质量优等特点。
其具体流程如下：1. 催化氧化部分在烟气脱硫之前，先将SO2催化氧化为SO3，以提高脱硫效率和降低氨气的用量。
SO2+O2催化氧化生成SO3。
一般情况下，催化剂采用V2O5-WO3/SiO2触媒。
SO3进入脱硫部分后反应生成硫酸铵（NH4)2SO4)。
2. 脱硫部分将经过催化氧化的SO3与NH3反应生成(NH4)2SO4。
该反应主要在脱硝催化剂中进行，一般采用二氧化钛（TiO2）为载体的催化剂。
反应式为: SO3 + 2NH3 + H2O → (NH4)2SO4。
得到硫酸铵后，通过旋风分离器和静电除尘器集中处理废气。
处理后的烟气排放符合国家环保标准。
三、技术优势和应用效果1. 技术优势（1）催化氧化催化剂对SO2的选择性较强，SO2转化率高，可以在较低的温度下实现催化氧化。
（2）氨气的使用量可以大幅减少，减少了氨气的使用，既能降低厂区内氨气浓度，还能降低企业的运营成本。
（3）产品质量高，具有较高的产品利用价值。
2. 应用效果此种氨法脱硫技术实现了烟气中SO2与NH3催化反应，并将其转化为(NH4)2SO4，达到了排放标准的要求。
焦化厂氨法脱硫方案
焦化厂氨法脱硫方案脱硫是焦化厂废气处理中非常重要的环节，其中氨法脱硫技术是一种常用且有效的方法。
本文将介绍焦化厂氨法脱硫方案的具体内容，包括原理、设备配置、操作步骤等。
一、方案原理氨法脱硫是利用氨与燃烧废气中的二氧化硫反应生成铵气体，实现对废气中二氧化硫的去除。
其原理主要包括以下几个步骤：1. 吸收：焦化炉废气通过脱硫吸收塔，与喷入的氨气混合，形成含有氨和二氧化硫的吸收液。
2. 反应：吸收液经过几个反应塔，将二氧化硫与氨发生反应，生成硫铵和水。
反应过程中需要控制反应塔中的温度、压力和浓度等参数。
3. 分离：反应后的物料经过分离装置，将得到的硫铵与氨水分离开，以便进行回收或进一步处理。
二、设备配置焦化厂氨法脱硫方案所需的设备主要包括脱硫吸收塔、反应塔、分离装置等。
具体配置可根据焦化厂的废气特性和处理需求进行设计。
1. 脱硫吸收塔：用于将焦化炉废气与氨水混合，形成含有氨和二氧化硫的吸收液，常见的吸收塔有湿式和干式两种类型。
湿式吸收塔的优点是氨的利用率高，但存在氨的损耗和废水处理问题；干式吸收塔则能减少废水处理压力。
2. 反应塔：将吸收液在一定的温度、压力和浓度条件下，经多级反应器进行反应，将二氧化硫与氨反应生成硫铵。
反应塔可采用塔式反应器或循环浸渍床反应器等。
3. 分离装置：将反应后的物料进行分离，得到硫铵和氨水。
常见的分离装置有沉降装置、离心分离器和蒸发器等，以保证硫铵的回收率。
三、操作步骤氨法脱硫方案的操作步骤主要包括废气净化、氨液准备和氨法脱硫三个阶段。
1. 废气净化：焦化炉燃烧产生的废气首先要进行预处理，去除颗粒物和硫化物等杂质，以保证后续氨法脱硫的稳定运行。
2. 氨液准备：根据硫含量和废气流量的不同，需要配置不同浓度的氨水。
氨水的配制需要严格控制浓度和配比，以满足脱硫反应的要求。
3. 氨法脱硫：将废气引入脱硫吸收塔，与喷入的氨水进行充分接触和反应，形成含有硫铵的吸收液。
吸收液经过反应塔和分离装置，得到硫铵和氨水。
焦炉煤气脱硫脱氧的传统技术和传统解决方案
焦炉煤气脱硫脱氧的传统技术和传统解决方案焦化目前，国内一些大型焦化厂的脱硫工艺一般采用氨法煤气脱硫技术(简称hpf工艺)。
在脱硫过程中，当脱硫液含盐量达到一定值后，脱硫效率就会大大降低，脱硫液变为脱硫废液。
此时，必须排放一部分脱硫废液再加入新的脱硫液才可继续进行。
由此产生的脱硫废液一般采取的是简单处理然后排放，这样不仅对环境造成严重污染，而且浪费工业原料，使企业生产成本增加。
脱硫废液提盐处理技术应运而生，这一技术的投用，在节能减排的同时也实现了资源的回收利用。
据中国炼焦行业协会统计数据显示，年产100万吨焦炭的焦化厂，每天产生的脱硫废液量为30～40吨，全国焦炭生产厂每天产生的脱硫废液量为1万多吨，每年产生脱硫废液300万～400万吨。
如何很好地对脱硫废液进行提盐处理及综合利用一直是困扰煤焦企业的环保难题。
传统技术带来新烦恼“焦化脱硫废液提盐产业本来是一个既节水又环保的产业，却因传统技术落后而陷入尴尬境地。
焦化脱硫废液提盐技术亟待升级。
”近日连续有七八家焦化企业反映传统技术弊端给焦化企业带来新的烦恼。
山东荣鑫煤化工公司、山东东昌焦化公司、内蒙古乌海德胜煤焦化公司、河南玉龙焦化公司、陕西黄陵焦化公司、江苏田伟化工公司负责人介绍，他们投资近千万元的脱硫废液提盐项目。
虽然从脱硫废液中提取了硫氰酸铵、硫代硫酸铵、硫酸铵三种化工产品，但硫代硫酸铵卖不出去，有时根本没有市场，难以转化为其他产品，从而形成新的企业。
废液有待深度利用中国煤化工委员会专家、山西晋阳煤焦化集团有限公司技术顾问胡逸之认为，国内焦化企业脱硫废液几乎没有深度利用，很多焦化企业将其作为配煤水喷洒在煤堆上。
这种方法虽然解决了脱硫废液的问题，表面上看起来没有废液排放，但实际上并没有从根本上解决问题。
胡逸之说，含有脱硫废液的煤进入焦炉后，在高温下仍会转化为二氧化硫、硫化氢等硫化物，最终会回到脱硫废液中。
脱硫废液中含有的硫氰酸根离子具有很强的杀菌作用，所以不能进行生化处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910386153.7
(22)申请日 2019.05.09
(71)申请人 优赛环保工程（天津）有限公司
地址 300000 天津市武清区泗村店镇龙凤
大道66号104-21（集中办公区）
(72)发明人 冯春
(74)专利代理机构 北京久维律师事务所 11582
代理人 邢江峰
(51)Int.Cl.
B01D 53/75(2006.01)
B01D 53/79(2006.01)
B01D 53/42(2006.01)
B01D 53/40(2006.01)
B01D 53/96(2006.01)
B01D 53/18(2006.01)
B08B 15/00(2006.01)
(54)发明名称焦化厂硫铵、脱硫、提盐工段废气处理装置及其处理方法(57)摘要本发明公开了焦化厂硫铵、脱硫、提盐工段废气处理装置及其处理方法，包括密闭设备，密闭设备的一侧设置有非密闭设备、全天候阻火呼吸阀、调节风阀、阻火器、集气分支主管、液封槽、集气主管Ⅰ、废气风机、集气主管Ⅱ、预洗塔、冲洗层、喷嘴、除雾器、预洗塔生产水、预洗塔循环泵进口管、预洗塔循环泵、预洗塔排液管、预洗塔循环管。
本发明的整个工艺和装置构成合理，减少废气排放点的废气收集量，降低废气风机的功率，节约电能。
与此同时，在节约能耗的情况下最大化利用焦化厂资源，将硫铵、脱硫、提盐工段的槽、罐、釜等生产设备产生的废气集中收集并处理，处理废气的同时最大限度的回收废气里的有用物质，
废气达标排放的同时变废为宝。
权利要求书1页 说明书5页 附图1页CN 110180351 A 2019.08.30
C N 110180351
A
权 利 要 求 书1/1页CN 110180351 A
1.焦化厂硫铵、脱硫、提盐工段废气处理装置，包括密闭设备，其特征在于，所述密闭设备的一侧设置有非密闭设备、全天候阻火呼吸阀、调节风阀、阻火器、集气分支主管、液封槽、集气主管Ⅰ、废气风机、集气主管Ⅱ、预洗塔、冲洗层、喷嘴、除雾器、预洗塔生产水、预洗塔循环泵进口管、预洗塔循环泵、预洗塔排液管、预洗塔循环管、预洗塔液位计、预洗塔冲洗管、气流分布器、喷淋层、废气主管Ⅰ、酸洗塔、酸洗塔生产水、酸洗塔浓硫酸接口、酸洗塔循环泵进口管、酸洗塔循环泵、酸洗塔排液管、酸洗塔循环管、酸洗塔液位计、酸洗塔冲洗管、废气主管Ⅱ、碱洗塔、碱洗塔生产水或蒸氨废水接口、碱洗塔浓硫酸接口、碱洗塔循环泵进口管、碱洗塔循环泵、碱洗塔排液管、碱洗塔循环管、碱洗塔液位计、碱洗塔冲洗管以及排放筒。
2.焦化厂硫铵、脱硫、提盐工段废气处理方法，包括依次连接的各废气收集口及调节风阀、集气分支主管、液封槽、集气主管、废气风机、预洗塔、酸洗塔、碱洗塔及排气筒，其特征在于，包括以下步骤：
S1：将焦化厂硫铵、脱硫、提盐工段废气收集进入集气分支主管，通过非密闭设备和密闭设备进入集气主管；
S2：通过废气风机将废气输送至预洗塔、酸洗塔、碱洗塔进行处理，最后从排气筒排出。
3.根据权利要求1所述的焦化厂硫铵、脱硫、提盐工段废气处理装置，其特征在于，所述全天候阻火呼吸阀的排气压力为2500～5000Pa，进气压力为-295Pa。
4.根据权利要求1所述的焦化厂硫铵、脱硫、提盐工段废气处理装置，其特征在于，所述液封槽材质为304或316L不锈钢，液封槽液位高于进气分支主管50～150mm，液封槽直径Φ1500～2500，高度1000～1500mm。
5.根据权利要求1所述的焦化厂硫铵、脱硫、提盐工段废气处理装置，其特征在于，所述预洗塔、酸洗塔、碱洗塔均采用喷淋塔。
6.根据权利要求1所述的焦化厂硫铵、脱硫、提盐工段废气处理装置，其特征在于，所述分支主管进口低于液封槽液位。
2。
