Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。
它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。
Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。
本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。
2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。
以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。
2.打开安装包，按照安装向导的指示完成安装。
3.安装完成后，双击桌面上的Pro/E图标启动软件。
3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。
•工具栏：常用的工具按钮，如绘图工具、选择工具等。
•图形视图窗口：显示三维模型和二维图纸等。
•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。
•属性栏：显示当前选择对象的属性和设置。
4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。
以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。
•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。
•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。
•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。
5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。
以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。
ProEngineer使用指南

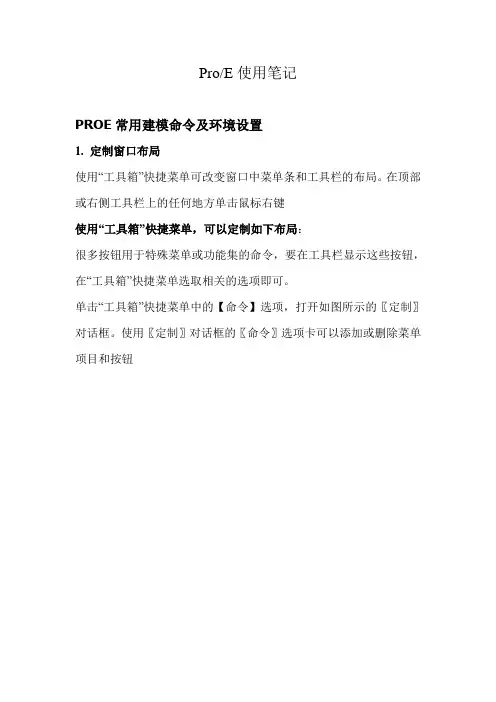

Pro/E使用笔记PROE常用建模命令及环境设置1.定制窗口布局使用“工具箱”快捷菜单可改变窗口中菜单条和工具栏的布局。
在顶部或右侧工具栏上的任何地方单击鼠标右键使用“工具箱”快捷菜单，可以定制如下布局：很多按钮用于特殊菜单或功能集的命令，要在工具栏显示这些按钮，在“工具箱”快捷菜单选取相关的选项即可。
单击“工具箱”快捷菜单中的【命令】选项，打开如图所示的〖定制〗对话框。
使用〖定制〗对话框的〖命令〗选项卡可以添加或删除菜单项目和按钮2.使用多个Pro/E窗口在Pro/E中如果打开多个窗口，那么一次只能激活其中一个（即处于工作状态）；不过，在非活动窗口中仍可以执行某些功能。
要激活一个非活动窗口，只需单击菜单【窗口】→【激活】命令或在键盘上按“Ctrl+A”键。
3. Pro/E窗口常用的快捷菜单选取项目后，单击鼠标右键即可打开相应的快捷菜单。
在Pro/E窗口中常用的快捷菜单如下：“模型树”快捷菜单：在“模型树”中选择一个项目后，单击鼠标右键即可打开“模型树”快捷菜单。
“草绘器”快捷菜单：在“草绘器”窗口中单击鼠标右键即可打开“草绘器”快捷菜单。
“绘图”快捷菜单：在“绘图”模式下，在绘图窗口上单击鼠标右键即可打开“绘图”快捷菜单。
“工具箱”快捷菜单：在顶部、左侧或右侧工具栏上的任何地方单击鼠标右键即可打开“工具箱”快捷菜单4.鼠标键的使用按下鼠标中键并移动鼠标，可以任意方向地旋转视区中的模型。
对于中键为鼠轮的鼠标，转动鼠轮可放大或缩小视区中的模型。
同时按下Ctrl键和鼠标中键，上下拖动鼠标可放大或缩小视区中的模型。
同时按下Shift键和鼠标中键，拖动鼠标可平移视区中的模型。
右键：选中对象（如工作区和模型树中的对象、模型中的图素等），单击右键，显示相应的快捷菜单5.新建击文件菜单中的【新建】选项，系统显示如图2-16所示的〖新建〗对话框，该对话框包含要建立的文件类型及其子类型。
6.设置工作目录单击【文件】菜单中的【设置工作目录】选项，打开如图2-21所示的〖选取工作目录〗对话框。
ProENGINEER的基本操作
5、以新的文件名作文件的保存
目前工作窗口 上的文件
Save：是将文件保存于文江所在德目录，而save a copy 将文 江缺省保存于当前的工作目录下
6、Erase：删除内容中的文件
将当前工作窗口上的一个文 件从内存中删除
将不在任何窗口上，但存在内 存中的所有文件删除
7、删除硬盘中的文件
删除所有旧的版本，仅保 留新的版本
删除所有的版本
三、窗口的基本操作 1、Pro/E窗口的切换 直接在Window菜单下的文件清单中选取文件，以将该文件 所在的窗口设定为工作窗口 以Window/Activate作切换
设定工作窗口
目前的工作窗口为 prt0003.prt档案所在的窗口
作业： 1、说明下列操作的含义与区别： 保存(Save)与保存副本(Save As)、拭除（Erase）与 删除（Delete）

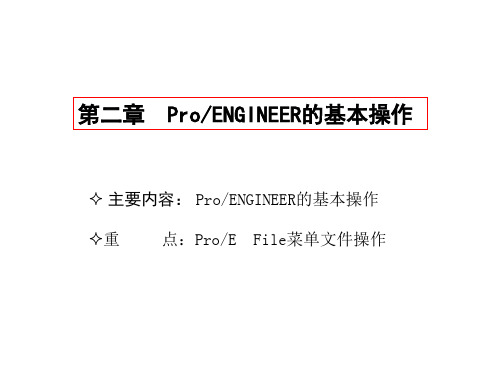

Pro/ENGINEER的基本操作 第二章 Pro/ENGINEER的基本操作
主要内容： Pro/ENGINEER的基本操作 重 点：Pro/E File菜单文件操作
一、窗口介绍
预设的工 作目录 硬 盘 的 文 件 夹
下拉菜单 工具栏图 标 浏 览 区
二、文件的存取
1、NEW：创建新文件 工具栏图标为：
选择文件类型
输入文件名
若不勾选此选项，则不使用缺省的作 图环境
主要的文件类型包括： 草绘：2D截面文件，扩展名为.SEC 零件：3D零件模型，扩展名为.prt 组件：3D装配件，扩展名为.asm 制造：NC加工程序制作，扩展名为.mfg 绘图：2D工程图，扩展名为.drw 格式：2D 工程图的图框，档名为.frm 布局：产品布局图，扩展名为.lay
2、Open：打开旧文件 工具栏图标为： 由硬盘的工作目录或内存中选取所需 的文件

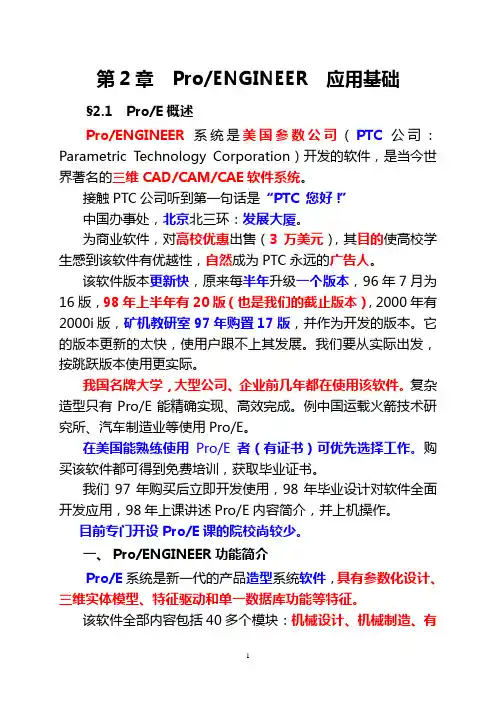

第2章 ProENGINEER 基础(之一)
第2章 Pro/ENGINEER 应用基础§2.1 Pro/E概述Pro/ENGINEER系统是美国参数公司（PTC公司：Parametric Technology Corporation）开发的软件，是当今世界著名的三维CAD/CAM/CAE软件系统。
接触PTC公司听到第一句话是“PTC 您好！”中国办事处，北京北三环：发展大厦。
为商业软件，对高校优惠出售（3万美元），其目的使高校学生感到该软件有优越性，自然成为PTC永远的广告人。
该软件版本更新快，原来每半年升级一个版本，96年7月为16版，98年上半年有20版（也是我们的截止版本），2000年有2000i版，矿机教研室97年购臵17版，并作为开发的版本。
它的版本更新的太快，使用户跟不上其发展。
我们要从实际出发，按跳跃版本使用更实际。
我国名牌大学，大型公司、企业前几年都在使用该软件。
复杂造型只有Pro/E能精确实现、高效完成。
例中国运载火箭技术研究所、汽车制造业等使用Pro/E。
在美国能熟练使用Pro/E者（有证书）可优先选择工作。
购买该软件都可得到免费培训，获取毕业证书。
我们97年购买后立即开发使用，98年毕业设计对软件全面开发应用，98年上课讲述Pro/E内容简介，并上机操作。
目前专门开设Pro/E课的院校尚较少。
一、Pro/ENGINEER功能简介Pro/E系统是新一代的产品造型系统软件，具有参数化设计、三维实体模型、特征驱动和单一数据库功能等特征。
该软件全部内容包括40多个模块：机械设计、机械制造、有限元分析、动画仿真、流场分析、温度场分析、电场分析等。
国外用此软件，从机械设计、结构分析、到机械零件加工实现一条龙。
将设计好的零件直接送到数控机床加工，省去出图环节，从设计到零件加工周期很短。
1. 三维实体造型三维实体模型可以将您的设计思想以最真实的模型在计算机上表现出来。
可以随时计算出产品的体积、面积、重心、重量、惯性大小等，以更真实地了解产品的特性，以弥补传统面结构、线结构的不足。
第1章 ProENGINEER基础知识
机械 零件
电子 产品
模具 制造
NEER的特点
基于特征 ：特征是一个包含工程意义的几何模型，
是一种集合了各种属性和功能的元素。
此零件由拉伸 特征、孔特征 和壳特征构成
参数化设计：参数化设计就是将设计要求、设计原则、
设计方法和设计结果用灵活可变的参数来表示，在设计过 程中可以根据实际情况随时对设计加以更改。在设计过程 中，设计者只需大致绘制出剖面的形状，然后设置尺寸参 数的数值或创建各尺寸参数间的关系公式后，系统即可自 动计算出模型的精确外形，并得到所需的结构形状。
Pro/NC：数控加工模块，使用其创建必要的数据来驱动数控机床，以加 工零件。它通过为用户提供工具，使其遵循一系列的逻辑步骤来从设计模 型进展到ASCII CL数据文件，这些文件可后处理为NC加工数据，支持常 见的多种数控加工（包括铣床、车床、钻孔及线切割），能够产生工序过 程规划以及刀具轨迹，能够对相应的生产工序做出时间、价格及成本上的 估计。 Pro/TOOLKIT：Pro/ENGINEER开发应用程序接口，用户可以利用这个 接口来直接存取Pro/ENGINEER数据库，并可以根据自己的需要使用开 发程序开发、定制Pro/ENGINEER。
保存副本：用于保存当前活动对象的副本，名 称（即“新建名称”）不能与已保存的文件名 称相同。保存的目录没有限制，可以为当前目 录，也可以是其他目录。
备份：用于将当前文件在不改变名称的情况下 保存到当前目录以外的其他目录中。
• 1.3.5 拭除与删除文件
拭除：使用该命令可以将文件从进程中清除，但 不会删除保留在磁盘上的文件，包括三种方式。 当前：在零件模式下表示关闭当前文件，并将当 前文件从进程中删除。在组件等其他模式下，系 统将打开“拭除”对话框，供用户选择要同时从 内存拭除的关联对象。
Pro_ENGINEER中文野火版4.0基础教程第1章
1.1 Pro/ENGINEER 中文野火版4.0的界面
8.状态栏
状态栏位于Pro/ENGINEER中文野火版4.0界面的底 部。将鼠标放置在菜单栏、工具栏按钮或某些对话框上 时，状态栏左侧将会出现相应的文字提示。状态栏的右 侧有一个过滤器，通过在过滤器中选择适当的选项，可 以对模型中的各种元素进行过滤，从而使选择过程更精 确、更容易。
1.2 常用文件操作
“文件”菜单提供了对文件进行操作的各种命令，本节简要 介绍“文件”菜单中的一些常用命令和一些相关知识，主要包括 新建文件、打开文件、设置工作目录、保存文件与备份文件、拭 除文件与删除文件。
1.1 Pro/ENGINEER 中文野火版4.0的界面
提示：要进入Pro/ENGINEER中文野火版4.0，可以通过以下 两种方法：
（1）双击Pro/ENGINEER中文野火版4.0桌面快捷方
式
。
（2）在WindowsXP系统中，选择“开始”→“所有程 序”→“PTC”→“ProENGINEER”→ 中文野火版4.0的界面
3.工具栏
提示：将鼠标停留在任一按钮上，系统将自动显示该按钮的功能， 如图1-3所示。
1.1 Pro/ENGINEER 中文野火版4.0的界面
4.信息栏
默认状态下，Pro/ENGINEER中文野火版4.0的信息栏位于工具栏的 下方。初始状态下，信息栏中提示“欢迎使用Pro/ENGINEER Wildfire4.0”。在用户使用Pro/ENGINEER中文野火版4.0进行工作的过程 中，系统会结合用户正在进行的操作，通过信息栏提示信息。
2.菜单栏
Pro/ENGINEER中文野火版4.0的菜单栏显示在标题栏的下面。菜单 栏包含文件、编辑、视图、插入和工具等选项，如图1-2所示。
中文版ProENGINEER Wildfire 4.0基础教程
Pro/ENGINEER Wildfire 4.0的新增功能
n
n
n
n
9. 改善DataDoctor Pro/ENGINEER Wildfire 4.0加强了DataDoctor，DataDoctor (IDD)环境提供为您进口的数据修理或再用的工具。 10. 显示逐渐变细的螺纹 在Pro/ENGINEER Wildfire 4.0之前，逐渐变细的螺纹显示效 果是被简化的，在Pro/ENGINEER Wildfire 4.0中，螺纹显示效果 是根据ANSI、ISO和JIS标准来显示的。 11. 设置被显示数值的有效数字 在Pro/ENGINEER Wildfire 4.0中，可以配置新选项， dim_trail_zero_max_places, 设计者可以在default_dec_places中 设置数值显示的有效数字位数。 12. 增加Visual Basic应用程序编程接口(API) Pro/ENGINEER Wildfire 4.0增加了一个新编程的接口Visual Basic，方便更多用户进行二次开发。
n
n
n
n
1. 草图增加识别功能 Pro/ENGINEER Wildfire 4.0能为封闭的线进行视觉上的填充， 可以让我们在建模时，知道有没有把草绘封闭。 2. 自动倒圆角 Pro/ENGINEER Wildfire 4.0的用户可以不加选择为整个模形进 行倒圆角。 3. 增加Import DataDoctor(IDD)功能, Pro/ENGINEER Wildfire 4.0从外部导入IGS、STP等文件，出现 破面的修补变得更简单。 4. 增加surface remove编辑特征 Pro/ENGINEER Wildfire 4.0新增surface remove编辑特征功 能。这功能不仅只对圆角有用，还可以很方便的删除柱子、筋、 穿口、火山口、唇等等。
ENGINEERWildfire4.0中文版基础与进阶教学设计
Pro/ENGINEER Wildfire4.0中文版基础与进阶教学设计简介Pro/ENGINEER是一款三维计算机辅助设计软件，是Parametric Technology Corporation (PTC)公司开发的产品，能够实现产品的三维建模、设计分析、加工制造等功能。
本文将基于Pro/ENGINEER Wildfire4.0中文版进行教学设计，并对软件的基础和进阶使用进行介绍。
教学目标本教学系列将会以实例教学为主，旨在帮助学习者掌握Pro/ENGINEER Wildfire4.0软件的基础和进阶使用，能够熟练地进行三维建模、设计分析、加工制造等操作，提高产品设计和制造的效率。
基础教学模型创建1.创建新模型：点击“File” -> “New” -> 选择“Part” ->“OK”，进入新模型创建界面。
2.基础元素创建：包括直线、弧线、平面、球面、柱面等。
可通过菜单栏中的“Sketch”，或者快捷键“Ctrl + 2”进入绘制模式。
3.三维几何体创建：包括立方体、圆柱体、球体、圆锥体、棱柱体等。
可通过菜单栏中的“Features”进入创建模式。
模型编辑1.修改尺寸和形状：可通过“Edit Definition”或“Edit Sketch”来修改模型中的尺寸和形状。
2.模型移动和旋转：可通过“Drag and Drop”，或者选中某个元素并使用快捷键“Ctrl + T”来进行模型的移动和旋转。
3.模型剪裁和分离：可通过“Cut Extrude”和“Split”等功能来对模型进行剪裁和分离操作。
模型分析1.外形分析：可通过“Measure”工具来对模型的长度、宽度、高度进行测量，还可以计算表面积和体积等。
2.运动分析：可通过“Motion Analysis”工具来模拟模型的运动情况，通过修改参数等来进行仿真和优化。
进阶教学高级建模1.概念设计：可通过“Sketch”和“Sweep”等工具进行快速建模，实现快速概念设计。
第 2章 ProENGINEER 基本操作
CAD教育网
2.9 使用三键鼠标
CAD教育网
2.10 文件的管理
使用文件菜单中的相应命 令选项，可对图形文件执 行相应操作。单击主菜单 中的【文件】选项，弹出 如图2-15所示的下拉菜单， 现将该菜单中常用功能选 项的使用方法介绍如下。
保存副本
单击【文件】菜单中 的【保存副本】选项， 系统显示如图2-22所 示的对话框，输入保 存文件名，选择相应 的文件类型，单击 【确定】按钮即可。
备份
单击【文件】菜单中 的【备份】选项，打 开如图2-23所示的 〖备份〗对话框，在 〖备份到〗一栏中输 入要备份的路径名称， 单击【确定】按钮即 可完成备份。既可在 当前目录下对当前模 型文件同名备份，亦 可在其他目录中同名 备份。
CAD教育网
创建映射键的操 作步骤如下。 单击菜单【工 具】→【映射 键】，打开如图 2-35所示的〖映 射键〗对话框。 单击【新建】 按钮，打开如图 2-36所示的〖录 制映射键〗对话 框。
图2-35 图2-36
CAD教育网
CAD教育网
图2-37
CAD教育网
提示：要应用映射键只需在键盘中敲击映
射键名称使用的字母或功能键即可。定义映 射键后，Pro/E 将创建一个相应的图标，并 将其放置在〖定制〗对话框〖命令〗面板的 〖目录〗的“映射键”子目录中，用户通过 光标拖动，可以将建立的映射键添加到菜单 或工具栏中。
CAD教育网
• 如果同时选择多个对象，应使用Ctrl键或 Shift键。按Ctrl键同时双击鼠标可选取或移 除项目，并激活“编辑”（Edit），以更改 选定项目的尺寸值和属性。如图2-6左图所 示为按下Ctrl键，依次点击要选择的特征， 同时选中三个特征；图2-6右图所示为按下 Shift 键，依次点击首尾两个特征，同时选 中这两个特征之间的所有特征。
Pro-ENGINEER中文野火版4.0创建绘图
Pro/ENGINEER中 文野火版4.0创建绘
图
创建绘图
1.1 插入新视图
一旦将模型添加到绘图，就可将模型的视图放置到页面上。其主 要包括以下几方面内容: (1)插入新视图。如一般视图、投影视图、详细视图、辅助视图和旋转 视图等。 (2)确定视图的可见区域。如半视图、局部视图、剖视图和破断视图等。
图6-13 “绘图视图”对话框
创建绘图
3)对视图进行定向
在“绘图视图”对话框的“视图方向”选项组中主要包括以下几 种选取定向的方法: (1)查看来自模型的名称。 (2)几何参照。
创建绘图
2.插入投影视图
投影视图是以一般视图为基准，沿水平或垂直方向正交投影的视 图，插入投影视图的主要步骤包括: (1)在绘图窗口单击要显示投影的父视图，在菜单栏中选择“插 入”→“绘图视图”→“投影”;或右击绘图窗口，在系统弹出的快捷 菜单中选择“插入投影视图”。此时，在绘图窗口将出现一个框代表 投影，如图6-17(a)所示。将此框水平或垂直地拖到所需的位置单击放 置视图，如图6-17(b)所示。
Hale Waihona Puke 创建绘图3.插入详细视图
详细视图是指在另一个视图中放大显示某一模型中的一小部分视 图，插入详细视图可以使用“绘图视图”对话框。插入详细视图的主 要步骤包括: (1)打开绘图文件“ex-6-3.drw”，在菜单栏中选择“插入”→“绘图 视图”→“详细”，系统弹出“选取”对话框，此时信息栏中提示 “在一现有视图上选取要查看细节的中心点”。 (2)在绘图窗口中单击一点作为详细视图的中心点，如图6-19(a)所示。 围绕该中心点单击并草绘一条封闭的样条曲线作为详细视图的轮廓， 如图6-19(b)所示。单击鼠标中键完成样条曲线绘制，样条显示为一个 圆和一个详细视图名称的注释，如图6-19(c)所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录Pro/ENGINEER绘图功能说明 (1)主要特性 (1)软件版本 (1)Pro/Engineer软件模块组成 (2)1. Pro/Engineer (2)2. Pro/ASSEMBLY (3)3. PRO/CABLING (3)4. PRO/CAT (3)5. PRO/CDT (3)6. PRO/COMPOSITE (4)7. PRO/DEVELOP (4)8. PRO/DESIGN (4)9. PRO/DETAIL (4)10. PRO/DIAGRAM (5)11. PRO/DRAFT (5)12. PRO/ECAD (5)13. PRO/FEATURE (6)14. PRO/HARDNESS-MFG (6)15. PRO/INTERFACE (7)16. PRO/LANGUAGE (7)17. PRO/LIBRARYACCESS (7)18. PRO/MESH (8)19. PRO/MOLD DESIGN (8)20. PRO/MANUFACTURING (8)21. PRO/NC-CHECK (9)22. PRO/PLOT (9)23. PRO/PROJECT (9)24. PRO/REPORT (10)25. PRO/SHEETMETAL (10)26. PRO/SURFACE (10)Pro/ENGINEER绘图功能说明Pro/Engineer操作软件是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件。
Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。
是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。
其它名称Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比如ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指Pro/Engineer软件。
主要特性Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。
另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。
Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。
它不但可以应用于工作站，而且也可以应用到单机上。
Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。
1．参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。
2．基于特征建模Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。
这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
3．单一数据库（全相关）Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。
所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。
换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。
例如，一旦工程详图有改变，NC （数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。
这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。
这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。
软件版本目前Pro/E最高版本为Pro/ENGINEER Wildfire 5.0(野火5.0)。
但在目前的市场应用中，不同的公司还在使用着从Proe2001到WildFire5.0的各中版本，WildFire3.0和WildFire是目前的主流应用版本。
Pro/Engineer软件系列都支持向下兼容但不兼容向上兼容，也就是新的版本可以打开旧版本的文件，但旧版本默认是无法直接打开新版本文件。
虽然PTC提供了相应的插件以实现旧版本打开新版本文件的功能，但在很多情况下支持并不理想容易造成软件的操作过程中直接跳出。
在Pro/Engineer软件版本中，除了使用类似proe2001、Wildfire、WildFire2.0、WildFire3.0、WildFire4.0和WildFire5.0等主版本外在每一个主版本中还有日期代码的小版本区别，不同的日期代码代表主版本的发行日期顺序。
通常每一个主版本中都会有C000、F000和Mxxx三个不同系列的日期代码，C000版代表的是测试版，F000是第一次正式版，而类似M010，M020...M200等属于成熟的正式发行版系列。
M系列的版本可以打开C000和F000系列版本的文件，而C000版本则无法打开相同主版本的F000和Mxxx版本的Pro/Engineer文件，[1]比如WildFire4.0 C000版本的Pro/Engineer将无法打开WildFire4.0 M060版本Pro/Engineer所创建的文件，但反过来则可以。
Pro/Engineer软件模块组成1. Pro/EngineerPro/Engineer是软件包，并非模块，它是该系统的基本部分，其中功能包括参数化功能定义、实体零件及组装造型，三维上色实体或线框造型棚完整工程图产生及不同视图（三维造型还可移动，放大或缩小和旋转）。
Pro/Engineer是一个功能定义系统，即造型是通过各种不同的设计专用功能来实现，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽空（Shells）等，采用这种手段来建立形体，对于工程师来说是更自然，更直观，无需采用复杂的几何设计方式。
这系统的参数比功能是采用符号式的赋予形体尺寸，不象其他系统是直接指定一些固定数值于形体，这样工程师可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其也相关的特征也会自动修正。
这种功能使得修改更为方便和可令设计优化更趋完美。
造型不单可以在屏幕上显示，还可传送到绘图机上或一些支持Postscript格式的彩色打印机。
Pro/Engineer还可输出三维和二维图形给予其他应用软件，诸如有限元分析及后置处理等，这都是通过标准数据交换格式来实现，用户更可配上Pro/Engineer软件的其它模块或自行利用 C语言编程，以增强软件的功能。
它在单用户环境下(没有任何附加模块)具有大部分的设计能力，组装能力(人工)和工程制图能力(不包括ANSI， ISO， DIN或 JIS标准)，并且支持符合工业标准的绘图仪(HP，HPGL)和黑白及彩色打印机的二维和三维图形输出。
Pro/Engineer功能如下：1．特征驱动（例如：凸台、槽、倒角、腔、壳等）；2．参数化（参数=尺寸、图样中的特征、载荷、边界条件等）；3．通过零件的特征值之间，载荷/边界条件与特征参数之间（如表面积等）的关系来进行设计。
4．支持大型、复杂组合件的设计(规则排列的系列组件，交替排列，Pro／PROGRAM的各种能用零件设计的程序化方法等)。
5．贯穿所有应用的完全相关性(任何一个地方的变动都将引起与之有关的每个地方变动)。
其它辅助模块将进一步提高扩展 Pro／ENGINEER的基本功能。
2. Pro/ASSEMBLYPro/ASSEMBLY是一个参数化组装管理系统，能提供用户自定义手段去生成一组组装系列及可自动地更换零件。
Pro/ASSEMBLY是 Pro/ADSSEMBLY的一个扩展选项模块，只能在Pro/Engineer环境下运行，它具有如下功能：1．在组合件内自动零件替换(交替式)2．规则排列的组合(支持组合件子集)3．组装模式下的零件生成(考虑组件内已存在的零件来产生一个新的零件)4． Pro/ASSEMBLY里有一个 Pro/Program模块，它提供一个开发工具。
使用户能自行编写参数化零件及组装的自动化程序，这种程序可使不是技术性用户也可产生自定义设计，只需要输入一些简单的参数即可。
5．组件特征(绘零件与，广组件组成的组件附加特征值．如：给两中零件之间加一个焊接特征等）。
3. PRO/CABLINGPro/CABLING提供了一个全面的电缆布线功能，它为在Pro/ENGINEER的部件内真正设计三维电缆和导线束提供了一个综合性的电缆铺设功能包。
三维电缆的铺设可以在设计和组装机电装置时同时进行，它还允许工程设计者在机械与电缆空间进行优化设计。
Pro/CABLING功能包括：1．新特征包括：电缆、导线和电线束；2．用于零件与组件的接插件设计；3．在Pro/ENGINEER零件和部件上的电缆、导线及电线束铺设；4．生成电缆/导线束直线长度及BOM信息；5．从所铺设的部件中生成三维电缆束布线图；6．对参数位置的电缆分离和连接；7．空间分布要求的计算，包括干涉检查；8．电缆质量特性，包括体积、质量惯性、长度；9．用于插头和导线的规定符号。
4. PRO/CATPro／CAT是选用性模块，提供 Pro／ENGINEER与 CATIA的双向数据交换接口，CATIA 的造型可直接输入 Pro／ENGINEER软件内，并可加上 Pro／ENGINEER的功能定义和参数工序，而 Pro／Engineer也可将其造型输出到 CATIA软件里。
这种高度准确的数据交换技术令设计者得以在节省时间及设计成本的同时，扩充现有软件系统的投资。
5. PRO/CDTPro/CDT是一个Pro/ENGINEER的选件模块，为CADAM 2D工程图提供PROFESSIONALCADAM与 Pro/ENGINEER双向数据交换直接接口。
CADAM工程图的文件可以直接读入Pro/ENGINEER，亦可用中性的文件格式，经由PROFESSIONAL CADAM输出或读入任何运行 Pro/ENGINEER 的工作站上。
Pro/CDT避免了一般通过标准文件格式交换信息的问题，并可使新客户在转入 Pro/ENGINEER后，仍可继续享用原有的 CADAM数据库。
6. PRO/COMPOSITEPro/COMPOSITE是一个Pro/ENGINEER的选件模块，需配用Pro/ENGINEER及Pro/SURFACE环境下运行。
该模块能用于设计、复合夹层材料的部件。
Pro/COMPOSITE在Pro/ENGINEER的应用环境里具备完整的关联性，这个自动化工具提供的参数化、特征技术．适用于整个设计工序的每个环节。
