人教版九年级物理第15章《电流和电路》第3节串联和并联同步练习 含 答案
人教版九年级物理第15章《电流和电路》第3节串联和并联同步练习含答案
1.中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图所示电
路中符合要求的是（）
2. 街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可以判断路灯之间的联接方式是（）
A. 串联或并联
B. 串联
C. 并联
D. 不能确定
3.图为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断（）
A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联 D ．绿灯与黄灯并联后再与红灯串联
4.下列说法中，错误的是（）
A.导体善于导电是因为导体内有大量的电荷存在
B. 毛皮摩擦橡胶棒，毛皮带正电
C. 路灯同时亮，同时灭，它们是并联的
D. 金属中自由电子移动的方向与规定的电流方向相反
5.为了生活方便，卧室里的同一个照明灯通常用两个开关控制。
一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。
如图所示是小明用电池作为电源设计的四个电路模型，能满足要求的是（）
6.如图所示的电路中，若使电阻R1 与R2 是串联的，应只闭合开关；若使电阻R1 与R2 是并联的，应闭合开关。
7.到了贵阳，小军更好奇了，五颜六色的灯光使得贵阳更加美丽，特别是街道两旁的路灯和高楼上
的那一串串的小彩灯。
请你告诉小军：路灯是联电路，小彩灯是联电路
8．如图所示电路中，当闭合时，L
1
、L
2
并联；当闭合时，电路会发生短路，损坏电源。
红
绿
黄
9．如图所示，只闭合S
2，L
1
、L
2
是联；当闭合S
1
、S
3
，断开S
2
时L
1
、L
2
是联，同时
闭合开关会发生现象，是不允许的。
10．（1）如图1所示，电路中的两个小灯泡是（填“串联”或“并联”）；若灯泡L
1
的灯丝
断了后，再闭合开关S，灯泡L
2
将（填“发光”或“不发光”）。
（2）如图2所示为某宾馆的房卡。
只有把房卡插入槽中，房间内的灯和插座才有电。
房卡的作用相当于一个开关接在房间电路的路上；房间的电灯、电视等用电器是（选填“串联”、“并联”）的，开关与被控制的电灯采用（选填“串联”、“并联”）。
11.高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。
如果两洗手间
都没有人或者只有一个有人时，灯不亮表示可以使用。
请设计电路将右图连接起来。
12.小刚和小强在组成串并联电路的实验中
（1）在连接电路过程中，开关应该是的
（2）小刚连接了如图所示电路，如果合上开关，出现的现象
（3）小刚想将电路全部拆散，重新连接，小强认为只需拆除这一根导线，就能成为串联电路。
小强将多余的导线拆除以后，闭合开关S时，小电灯L
1、L
2
都不亮，用一段导线的两端接触A、
B两点时，两灯都不亮；接触C、D两点时，两灯也不亮：接触E、F两点时，只有灯L
1
亮。
对此，下列判断中正确的是
A．灯L
1断路 B．灯L
2
断路 C．开关S断路 D．灯L
2
短路
（4）小强认为，在小刚最初连接的电路中，如果只改动一根导线，电路就能成为两灯并联的确电路了，请在图中要移接的导线上打上“×”号，并画出改动后的导线
答案
1.A
2.C
3.B
4.A
5.A
6.S2；S1、S3；
7.并串
8.S
1、S
2
；S
1
、S
3
9.串；并；S
1、S
2
、S
3
；短路
10.（1）串联；不发光；（2）干；并联；串联
11.略
12.（1）断开；（2）短路；（3）C；B；（4）略。
人教版九年级物理第十五章电流和电路第3节串联和并联
串联和并联学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡LB．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联2．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开3．如图所示的电路中，下列说法错误的是（）A．若L1与L2串联，应断开S1、S3，闭合S2B．若L1与L2并联，应断开S2闭合S1、S3C．当S1、S2、S3都闭合时，两灯都亮D．当S2、S3闭合，S1断开时，只有灯L1亮4．关于如图电路的判断，正确的是（）A．只闭合开关S1、S3时，灯泡L1、L2并联B．只闭合开关S2、S3时，灯泡L1、L2都发光C．闭合所有开关时，灯泡L1、L2都发光D．只闭合开关S2时，灯泡L2、L1都不发光5．小明发现教室墙上的3个开关控制着教室里16根照明灯管，则这16根灯管之间的连接方法是（）A．串联B．并联C．混联D．都可以6．以下电路，开关S闭合后，两灯并联的是（）A．B．C．D．7．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是A．B．C．D．8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。
当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。
下列电路设计符合上述要求的是（）A ．B ．C ．D．9．如图是某款电压力锅，当电压力锅内部气压或温度过高时，发热器R就会停止工作。
图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。
人教版九年级物理全一册教材解读与重难点突破15.3串联和并联专项练习(附答案)
第十五章电流和电路第3节串联和并联教材考点梳理一、串联电路1.定义：把用电器逐个顺次连接起来的电路。
2.特点：（1）电流路径：只有1条路径，无干路、支路之分。
（2）用电器是否相互影响：相互影响。
（3）开关作用：开关控制整个电路，位置改变，作用不变。
3.局部短路对电路影响：“谁被短路，谁不工作。
其它用电器仍然工作”4.生活应用：（1）手电筒中，多节电池串联。
（2）开关和它控制的电灯串联。
（3）节日小彩灯串是串联。
二、并联电路1.定义：把用电器并列连接起来的电路。
2.特点：（1）电流路径：有多条路径，有干路、支路之分。
（2）用电器是否相互影响：相不影响。
（3）开关作用：干路开关控制整个电路，支路开关只控制各个支路用电器。
3.局部短路对电路影响：“无论哪个用电器被短路，都会发生电源短路，烧坏电源和导线。
4.生活应用：（1）家庭电路中各个用电器并联。
（2）街上路灯是并联。
三、电路的识别方法1.定义法：看各个用电器是“逐个顺次连接”还是“并列连接”。
2.电流法：即让电流从电源正极出发回到电源负极，若途中不分流，用电器串联；若分流，一般为并联。
3.拆除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联。
若另一个用电器不受影响仍然工作则这两个用电器为并联。
4.节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。
四、并联电路画法1.“干支干”：让电流从电源正极出发，先画干路，过分流点后画各个支路，经合流点后画干路到电源负极。
2.“先支后干”：先画出每一条支路，然后经分流点和合流点再画出干路到电源两极。
五、串联、并联电路区别特点串联电路并联电路电路连接特点逐个顺次并列连接电流路径只有1条有多条路径工作特点互相影响互不影响开关作用控制整个电路，与位置无关干路开关控制整个电路，支路开关控制所在支路短路影响“谁被短路，谁不工作。
其它用电器仍然工作全电路都短路，烧毁电源生活应用小彩灯串街上路灯重难点突破1、如图所示的四个电路中，两灯泡属于串联接法的是( )A. B. C. D.2、随着人们生活水平的提高,家用电器的使用也正在得到普及,家用电器在电路中的连接方式是( ) A.一定串联 B.一定并联 C.串联、并联都可以 D.无法确定3、如图所示,电路分析错误的是( ) A.当断开12S S 、,闭合3S 时,1R 与2R 为串联 B.当断开3S ,闭合12S S 、时,1R 与2R 为并联 C.当断开1S ,闭合23S S 、时,1R 与2R 为串联 D.只要同时闭合13S S 、,就会出现短路现象4、如图所示，要使灯泡1L 和2L 组成串联电路，应（ ） A ． 闭合2S ，断开1S B ． 断开1S 和2SC ． 闭合1S 和2SD ． 闭合1S ，断开2S5、小强把台灯的插头插在如图所示的插座上，插座上有一个开关1S 和一个指示灯1L (相当于电 阻很大的灯泡）。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
九年级物理上册《第十五章 串联和并联》同步练习及答案-人教版
九年级物理上册《第十五章串联和并联》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．一、单选题1．家庭电路中使用电视机、洗衣机、冰箱等，它们是如何接在电路中的（）A．串联B．并联C．视具体情况而定D．既不是串联，也不是并联2．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等3．两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么这个电路（）A．一定是串联电路B．一定是并联电路C．可能是串联，也可能是并联D．条件不足无法判断4．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯指示．小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A．B．C．D．5．如图所示的电路图，下列说法正确的是（）A．只闭合S1、S3时，灯L1和L2串联B．只闭合S2两灯并联C．3个开关同时闭合会发生短路D．同时闭合S2和S3，断开S1时，灯泡L2发光6．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法正确的是（）A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S37．如图所示的电路中，闭合开关S后，下列说法正确的是（）A．灯L1两端的电压可能大于灯L2两端的电压B．通过L1灯的电流可能大于L2灯的电流C．L1、L2两灯泡并联D．若L1灯丝烧断，L2灯仍能正常发光8．如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联二、多选题9．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可能D．不可能是并联10．关于生活中的一些电路连接，下列判断正确的是（）A．节日的夜晚，装扮天安门城楼的彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且的声音时才亮，所以声控开关、光控开关及灯是串联的三、填空题11．小明家的卫生间新安装了“浴霸”，它上面有换气扇、取暖灯和照明灯，这些装置之间是 (选填“串”或“并”)联的，判断的依据是；换气扇工作时将电能主要转化为能。
人教版物理九年级全册15.3《串联和并联》习题及答案
15.3?串联和并联?习题班级：__________ 姓名：__________一、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕3.对如下图电路的分析，错误的选项是〔〕A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔〕5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。
图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔〕6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔〕7.如下图的电路，要使两个小灯泡L1，L2串联，应〔〕A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S38.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔〕9.如下图，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门翻开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是〔〕10.如下图，某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。

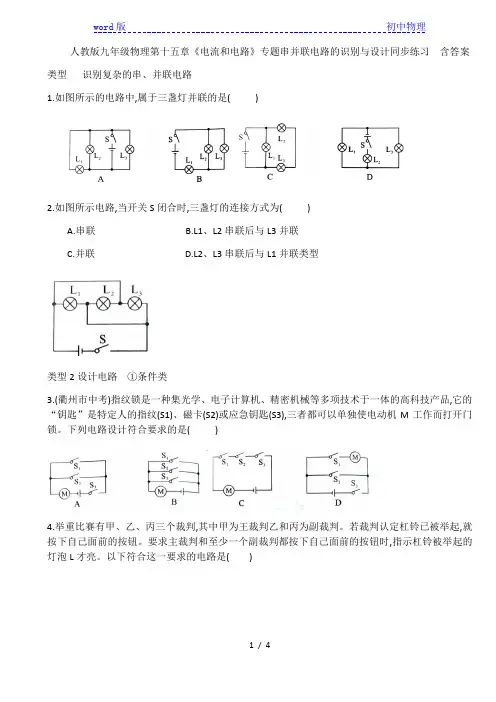

人教版九年级物理第十五章《电流和电路》专题串并联电路的识别与设计同步练习 含答案
