GPS测量技术总结
gps静态测量技术总结

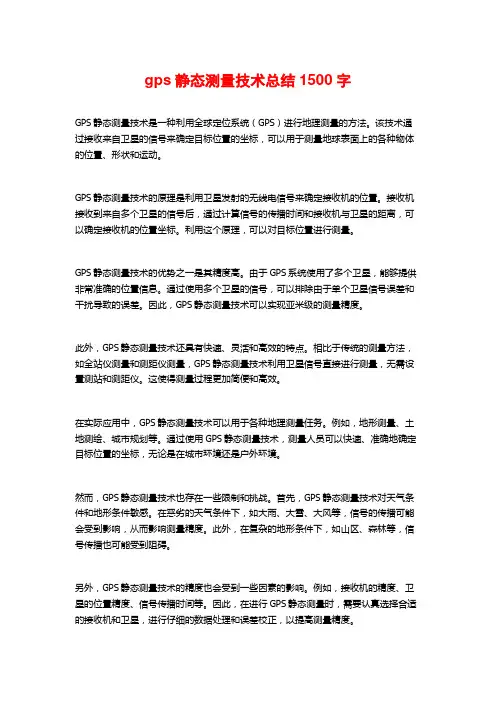

gps静态测量技术总结1500字GPS静态测量技术是一种利用全球定位系统（GPS）进行地理测量的方法。
该技术通过接收来自卫星的信号来确定目标位置的坐标，可以用于测量地球表面上的各种物体的位置、形状和运动。
GPS静态测量技术的原理是利用卫星发射的无线电信号来确定接收机的位置。
接收机接收到来自多个卫星的信号后，通过计算信号的传播时间和接收机与卫星的距离，可以确定接收机的位置坐标。
利用这个原理，可以对目标位置进行测量。
GPS静态测量技术的优势之一是其精度高。
由于GPS系统使用了多个卫星，能够提供非常准确的位置信息。
通过使用多个卫星的信号，可以排除由于单个卫星信号误差和干扰导致的误差。
因此，GPS静态测量技术可以实现亚米级的测量精度。
此外，GPS静态测量技术还具有快速、灵活和高效的特点。
相比于传统的测量方法，如全站仪测量和测距仪测量，GPS静态测量技术利用卫星信号直接进行测量，无需设置测站和测距仪。
这使得测量过程更加简便和高效。
在实际应用中，GPS静态测量技术可以用于各种地理测量任务。
例如，地形测量、土地测绘、城市规划等。
通过使用GPS静态测量技术，测量人员可以快速、准确地确定目标位置的坐标，无论是在城市环境还是户外环境。
然而，GPS静态测量技术也存在一些限制和挑战。
首先，GPS静态测量技术对天气条件和地形条件敏感。
在恶劣的天气条件下，如大雨、大雪、大风等，信号的传播可能会受到影响，从而影响测量精度。
此外，在复杂的地形条件下，如山区、森林等，信号传播也可能受到阻碍。
另外，GPS静态测量技术的精度也会受到一些因素的影响。
例如，接收机的精度、卫星的位置精度、信号传播时间等。
因此，在进行GPS静态测量时，需要认真选择合适的接收机和卫星，进行仔细的数据处理和误差校正，以提高测量精度。
总之，GPS静态测量技术是一种快速、准确、灵活的地理测量方法。
它可以用于各种地理测量任务，并取得非常高的测量精度。
然而，在实际应用中，需要注意天气条件和地形条件的限制，以及认真处理测量数据和误差校正，以保证测量结果的准确性。
GPS-RTK测量及检核技术总结
GPS-RTK测量及检核技术总结2、RTK平面控制点按精度划分等级为：一级控制点、二级控制点、三级控制点、图根控制点。
RTK高程控制点按精度划分等级为等外高程控制点。
3、一级、二级、三级平面控制点及等外高程控制点，适用于布设外业数字测图和摄影测量与遥感的控制基础，可以作为图根测量、像片控制测量、碎部点数据采集的起算依据。
4、RTK测量可采用单基准站RTK和网络RTK两种方法进行。
在通信条件困难时，也可以采用后处理动态测量模式进行测量。
5、有条件采用网络RTK测量的地区，宜优先采用网络RTK技术测量。
6、RTK测量卫星的状态应符合表1规定。
表17、经、纬度记录精确至0.00001”，平面坐标和高程记录精确至0.001m。
天线高量取精确至0.001m。
《NBCORS网络RTK测量技术规定》：平面坐标和高程记录精确至0.0001m。
8、RTK平面控制点测量主要技术要求应符合表2规定。
表2《深圳市卫星定位测量规程》：将图根点和碎步点加上：表3 GNSS RTK平面测量技术要求注：①一级GNSS控制点布设应采用网络RTK测量技术；②网络RTK测量可不受起算点等级、流动站到单基准站间距离的限制；③困难地区相邻点间距离缩短至表中的2/3，边长较差应不大于2cm。
9、RTK控制点平面坐标测量时，流动站采集卫星观测数据，并通过数据链接收来自基准站的数据，在系统内组成差分观测值进行实时处理，通过坐标转换方法将观测得到的地心坐标转换为指定坐标系中的平面坐标。
10、测区坐标系统转换参数的获取：a) 在获取测区坐标系统转换参数时，可以直接利用已知的参数；b) 在没有已知转换参数时，可以自己求解；c) 2000国家大地坐标系与参心坐标系（如1954年北京坐标系、1980西安坐标系或地方独立坐标系）转换参数的求解，应采用不少于3点的高等级起算点两套坐标系成果，所选起算点应分布均匀，且能控制整个测区；d) 转换时应根据测区范围及具体情况，对起算点进行可靠性检验，采用合理的数学模型，进行多种点组合方式分别计算和优选；e) RTK控制点测量转换参数的求解，不能采用现场点校正的方法进行。
GPS测量技术
GPS测量技术GPS测量技术是一种现代化的测量技术，它是利用全球卫星定位系统（GPS）的卫星信号，通过计算卫星信号到达地面接收机的时间差以及之前已知的卫星位置，进而推算出地面接收机位置的一种测量技术。
GPS测量技术的优点是测量速度快、精度高、覆盖范围广等特点，广泛应用于测绘与地理信息、地形测量、陆地监测等领域。
一、GPS测量技术的基本原理GPS系统利用卫星发射出的信号，地面接收机接收到信号后，通过计算信号到达地面接收机的时间差以及之前已知的卫星位置，推算出地面接收机的位置。
GPS测量技术的基本原理就是通过计算GPS卫星信号的时间差，从而推算出地面接收机的空间位置，而GPS卫星信号的时间差是通过测量卫星信号的传播延迟实现的。
二、GPS测量技术的基本组成部分GPS测量系统主要由卫星、地面接收机、数据处理软件等组成，其中地面接收机也包括天线、接收机等组成部分。
卫星部分：GPS卫星是GPS系统的核心部分，GPS系统由一系列卫星组成。
目前主要有美国GPS、俄罗斯GLONASS、欧洲伽利略、中国北斗、日本QZSS等卫星系统。
卫星发射出的信号中包含了时间、位置和卫星状态等信息。
GPS信号的传播速度是光速，速度恒定，具有高精度的特点。
地面接收机部分：地面接收机是接收卫星信号的设备，主要由天线、接收机等组成。
天线主要用于接收卫星信号，接收机则主要用于信号的解码和数据的处理。
接收机的主要功能是解码卫星信号中包含的时间信息和卫星状态信息，以及计算信号的传播时间差和地面接收机的空间位置等。
数据处理软件部分：数据处理软件是对接收到的GPS信号进行处理，主要将接收机从卫星处接收到的时间、位置、偏差等数据进行整合和分析，形成测量数据记录，以及精度分析。
三、GPS测量技术的基本测量方法GPS测量技术的基本测量方法主要包括单点测量、相对测量、静态测量、动态测量等。
1.单点测量单点测量是指利用GPS测量系统实现对某一点的测量，一般用于实现大地测量基准点的测量。
GPS测量技术的原理与精度分析

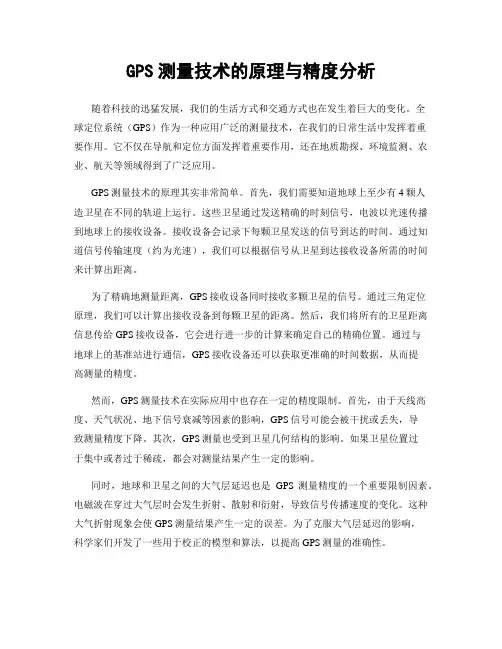

GPS测量技术的原理与精度分析随着科技的迅猛发展，我们的生活方式和交通方式也在发生着巨大的变化。
全球定位系统（GPS）作为一种应用广泛的测量技术，在我们的日常生活中发挥着重要作用。
它不仅在导航和定位方面发挥着重要作用，还在地质勘探、环境监测、农业、航天等领域得到了广泛应用。
GPS测量技术的原理其实非常简单。
首先，我们需要知道地球上至少有4颗人造卫星在不同的轨道上运行。
这些卫星通过发送精确的时刻信号，电波以光速传播到地球上的接收设备。
接收设备会记录下每颗卫星发送的信号到达的时间。
通过知道信号传输速度（约为光速），我们可以根据信号从卫星到达接收设备所需的时间来计算出距离。
为了精确地测量距离，GPS接收设备同时接收多颗卫星的信号。
通过三角定位原理，我们可以计算出接收设备到每颗卫星的距离。
然后，我们将所有的卫星距离信息传给GPS接收设备，它会进行进一步的计算来确定自己的精确位置。
通过与地球上的基准站进行通信，GPS接收设备还可以获取更准确的时间数据，从而提高测量的精度。
然而，GPS测量技术在实际应用中也存在一定的精度限制。
首先，由于天线高度、天气状况、地下信号衰减等因素的影响，GPS信号可能会被干扰或丢失，导致测量精度下降。
其次，GPS测量也受到卫星几何结构的影响。
如果卫星位置过于集中或者过于稀疏，都会对测量结果产生一定的影响。
同时，地球和卫星之间的大气层延迟也是GPS测量精度的一个重要限制因素。
电磁波在穿过大气层时会发生折射、散射和衍射，导致信号传播速度的变化。
这种大气折射现象会使GPS测量结果产生一定的误差。
为了克服大气层延迟的影响，科学家们开发了一些用于校正的模型和算法，以提高GPS测量的准确性。
另外，GPS测量技术在山区、高楼大厦密集区和深海等特殊地形和环境下的精度也面临挑战。
例如在山区，卫星信号的传播路径可能会被遮挡，导致接收设备无法接收到足够数量的卫星信号来进行定位。
在高楼大厦密集区，建筑物的反射和折射可能会干扰卫星信号，降低测量精度。
gps静态测量技术总结_测量工作总结
gps静态测量技术总结_测量工作总结GPS（Global Positioning System）全球定位系统是一种通过卫星信号来进行位置测量的技术。
它可以用于静态测量，即只需要在一个固定位置上进行测量，不需要移动。
以下是我对GPS静态测量技术的总结。
GPS静态测量技术具有高精度。
由于GPS系统具有高精度的卫星钟和众多的卫星，因此它可以提供高度精确的位置测量结果。
在静态测量中，将接收器安装在固定位置上，而不需要进行移动，可以减少由于移动所带来的误差，从而提高测量的精度。
GPS静态测量技术具有较长的测量时间。
在进行GPS静态测量时，接收器需要通过接收卫星信号来确定自己的位置，由于信号传输需要时间，因此需要一定时间来收集足够的卫星信号来进行定位。
通常，测量时间需要30分钟至数小时甚至更长时间，以获得较高的测量精度。
GPS静态测量技术的成本较低。
相对于其他高精度测量方法，如光学测量或无线电定位，GPS系统的设备和使用成本较低。
GPS接收器较便宜且易于使用，不需要复杂的设备或繁琐的操作，因此可以大大降低测量成本。
GPS静态测量技术也存在一些限制。
天气条件对GPS测量精度有一定影响。
在有阴云、大风或强烈干扰的情况下，卫星信号的接收可能会受到影响，从而影响测量的精度。
在进行GPS静态测量时，需要选择天气条件较好的时段进行测量。
GPS静态测量技术对测量环境有一定要求。
在测量区域中，需要有多个卫星的信号覆盖，以获得可靠的定位结果。
在城市或山区等复杂地形条件下，由于信号的遮挡和反射等原因，可能会对测量结果产生干扰。
在选择测量地点时，需要考虑到这些因素。
GPS静态测量技术是一种高精度、成本较低的位置测量方法。
通过选择合适的测量时段和地点，以及进行足够长时间的测量，可以获得高度精确的位置测量结果。
需要注意天气条件和测量环境对测量结果的影响，以保证测量的准确性。
安徽省合肥市城区GPS控制测量技术总结

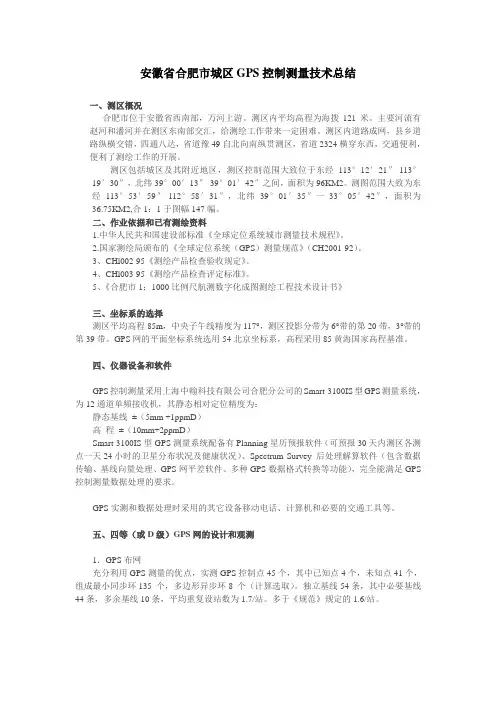

安徽省合肥市城区GPS控制测量技术总结一、测区概况合肥市位于安徽省西南部，万河上游。
测区内平均高程为海拨121米。
主要河流有赵河和潘河并在测区东南部交汇，给测绘工作带来一定困难。
测区内道路成网，县乡道路纵横交错，四通八达，省道豫49自北向南纵贯测区，省道2324横穿东西，交通便利，便利了测绘工作的开展。
测区包括城区及其附近地区，测区控制范围大致位于东经113°12′21″-113°19′30″，北纬39°00′13″-39°01′42″之间，面积为96KM2。
测图范围大致为东经113°53′59″-112°58′31″，北纬39°01′35″一33°05′42″，面积为36.75KM2,合1：1于图幅147幅。
二、作业依据和已有测绘资料1.中华人民共和国建设部标准《全球定位系统城市测量技术规程》。
2.国家测绘局颁布的《全球定位系统（GPS）测量规范》（CH2001-92）。
3、CHl002-95《测绘产品检查验收规定》。
4、CHl003-95《测绘产品检查评定标准》。
5、《合肥市1：1000比例尺航测数字化成图测绘工程技术设计书》三、坐标系的选择测区平均高程85m，中央子午线精度为117°，测区投影分带为6°带的第20带，3°带的第39带。
GPS网的平面坐标系统选用54北京坐标系，高程采用85黄海国家高程基准。
四、仪器设备和软件GPS控制测量采用上海中翰科技有限公司合肥分公司的Smart-3100IS型GPS测量系统，为12通道单頻接收机，其静态相对定位精度为：静态基线±（5mm +1ppmD）高程±（10mm+2ppmD）Smart-3100IS型GPS测量系统配备有Planning星历预报软件（可预报30天内测区各测点一天24小时的卫星分布状况及健康状况）、Spectrum Survey 后处理解算软件（包含数据传输、基线向量处理、GPS网平差软件、多种GPS数据格式转换等功能），完全能满足GPS 控制测量数据处理的要求。
gps静态测量技术总结_测量工作总结
gps静态测量技术总结_测量工作总结GPS静态测量技术总结一、背景和目的：GPS（全球定位系统）是一种全球性的卫星导航系统，主要由一组维持在太空中的卫星、地球上的控制站和接收机组成。
GPS静态测量技术是利用GPS接收机对地球表面上某一点的位置进行精确测量的技术。
这种测量技术主要用于地理测量、土地调查、地质勘探等领域。
本次测量工作的目的是对某地区的地形地貌进行精确测量和制图，以提供给相关部门作为参考和决策依据。
二、测量方法和步骤：1. GPS接收机的选择：根据实际需要选择适合的GPS接收机，考虑接收机的性能指标、测量精度和价格等因素。
2. 接收机设置与放置：根据测量的具体要求，设置GPS接收机的工作参数，包括观测频率、数据采样率等。
将接收机放置在稳定的位置，避免遮挡和干扰。
3. 数据采集与记录：启动接收机进行观测，用于采集卫星信号，并记录相应的观测数据。
观测时间一般需要至少30分钟以上，以保证数据的充分采集。
4. 数据处理与分析：将采集到的观测数据进行处理和分析，包括数据的差分、平差、滤波等步骤，以提取出所需的测量结果。
5. 结果验证与精度评定：对测量结果进行验证和精度评定，主要通过与其他已有数据的对比来进行，以确保测量结果的可靠性和准确性。
三、存在的问题和解决方案：1. 天气条件对测量结果的影响：在实际测量过程中，天气条件可能会对卫星信号的接收产生影响，进而影响测量的精度。
解决方案是选择天气良好的时机进行测量，并根据需要对数据进行滤波和修正。
2. 建筑物和遮挡物对卫星信号的遮挡：在城市区域进行GPS测量时，建筑物和遮挡物可能会对卫星信号进行遮挡，导致测量结果不准确。
解决方案是选择开阔的地区进行测量，并合理安排GPS接收机的放置位置。
3. 数据处理和分析过程中的误差：在数据处理和分析的过程中，可能存在误差积累和计算误差，导致测量结果的偏差。
解决方案是采用精确的数据处理算法和方法，对数据进行多次重复处理，以减小误差。
D级GPS控制测量专业技术总结
D级GPS控制测量专业技术总结编写单位：编写者：年月日审核意见：审核者：年月日桂林市七星区GPS 控制测量技术总结一、测区概况七星区位于桂林市的东南部，北至迭彩区，南至 穿山公园，西至象山区，东至桂林环城公路。
测区内平均高程为海拔150米。
测区房屋较多，通视不是很好。
但测区平坦，交通便利，便利了测绘工作的开展。
测区控制范围大致位于东经110°17' 49" - 110°19' 57"，北纬25°15' 50" - 25°18' 00" 之间。
二、作业依据和已有测绘资料1、《GPS 与数字化测图实习指导书》2、本次实习《技术设计书》3.中华人民共和国建设部标准《全球定位系统城市测量技术规程》。
4.国家测绘局颁布的《全球定位系统（GPS ）测量规范》（CH2001-92）。
城市各级GPS 控制网平均边长 表1（单位：km ）等级 C D E 一级 二级 平均距离 10～15 5～10 2～51 〈1城市各级GPS 控制网最弱边相对中误差 表2等级 固定误差a比例误差b最弱边相对中误差C 10 5 1/120000D 10 10 1/80000E 10 20 1/45000 一级 10 20 1/20000 二级 15201/10000表3：级别相邻点基线分量中误差 相邻点间平均距离 /km 水平分量 /mm 垂直分量 /mmB5 10 50 C 10 20 20 D 20 40 5 E20 40 3三、坐标系的选择中央子午线精度为111°，测区投影分带为6°带的第19带，3°带的第38带。
GPS网的无约束平差平面坐标系统选用WGS-84坐标系，高程采用85黄海国家高程基准。
横轴加常数500000m。
GPS的约束平差选择桂林本地的自建坐标系统和无大地水准模型的椭球，卫星星历采用广播星历。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS技术测量GPS：是全球定位系统（global positioning system）的英文缩写，是随着现代科学技术发展起来而建立的新一代精密卫星导航定位系统。
GPS卫星定位测量是利用GPS系统解决大地测量问题的一项空间技术。
天球：天球是指以地球质心为中心，半径为无穷大的理想球体。
天球赤道面与天球赤道：通过地球质心M且垂直于天轴发的平面称为天球赤道面，与地球赤道面重合。
天球赤道面与天球面的交线称为天球赤道。
天球子午面与天球子午圈：包含天轴的平面称为天球子午面，与地球子午面重合。
天球子午面与天球的交线为一大圆，称为天球子午圈。
天球子午圈被天轴截成的两个半圆称为时圈。
WGS-84世界大地坐标系：原点是地球质心M,Z轴指向BIH1984.0时元定义的协议地极，X 轴指向BIH1984.0时元定义的零子午面与CTP相应的赤道交点，Y轴垂直于XMZ平面，且与Z、X轴构成右手系，采用的是地球椭球码：表示信息的二进制数及其结合码元（比特）：每一位二进制数成为一个码元或者一个比特，比特的意思就是二进制数，它是码的度量单位，也是信息量的度量单位信号调制：将低频信号家在到高频的载波上的过程。
这时原低频信号称为调制，加载信号后的载波叫已调波。
实现码信号与载波信号的调制是通过码状态与载波相乘实现的。
信号解调：从接收到的已调波中分离出测距码信号，导航电文以及纯净的载波信号。
方法有码相关解调技术和平方解调技术。
SA技术：为了限制SPA用户的定时定位精度，美国政府对GPS工作卫星信号的技术，包括：对信号基准频率的S技术，对导航电文，对P码译码技术卫星星历：是一系列描述卫星运动及其轨道的参数。
GPS动态定位：GPS动态测量是利用GPS卫星定位系统实时测量物体的连续运动状态参数。
如果所求的状态参数仅仅是三位坐标参数，就称为GPS动态定位导航：如果所求状态参数不仅包括三维坐标参数，还包括物体的三维速度，以及时间和方位等参数，这样动态测量称为导航差分动态定位（动态相对定位）：用两台GPS接收机，将一台接收机安设在基准站上固定不动，另一台接收机安置在运动的载体上，两台接收机同步观测相同的卫星，通过在观测值之间求差，以消除具有相关性的误差，提高定位精度。
而运动点位置是通过确定该点相对基准站的相对位置实现的。
LADGPS：在一个较大区域布设多个基准站以及构成基准站网，其中常包括一个或数个监控站，位于该区域中的用户根据多个基准站所提供的改正信息，经平差计算后球的用户站定位改正数，这种差分GPS定位系统称为具有多个基准站的局部区域差分GPS系统WADGPS：在一个相当大的区域中相对较少的基准站组成差分GPS网，各基准站将求得距离改正数发送给数据处理中心，由数据处理中心统一处理，将各种GPS观测误差源加以区分，然后再传递给用户，这样一种系统称为广域差分GPS系统同步观测：两台以及两台以上的GPS接收机在相同的时间段内同时连续跟踪相同的卫星组。
重复基线坐标闭合差：当某条基线被两个或多个时段观测时，就构成了所谓重复基线坐标闭合差条件。
（异步图形闭合条件和重复基线坐标闭合条件是衡量精度、检验粗差和系统差的重要指标）天轴与天极：地球自转的延伸直线为天轴，天轴与天球面的交点称为天极，交点Pn为北天极，位于北极星附近，Ps为南天极。
位于地球北半球的观测者，因地球遮挡不能看到南天极。
大地水准面：如前所述，水准面有无穷多个，其中通过平均海水面的水准面称为大地水准面。
由于大地水准面所包围的形体称为大地体。
因为大地水准面是水准面之一，故大地水准面具有水准面的所有特性。
单差：可在不同卫星间、不同历元间求差或者不同观测站求取观测量之差，所得求差结果当作虚拟观测值。
双差：对单差观测值继续求差，所得求差结果仍可以当作虚拟观测值。
三差：对双差观测值继续求差网络RTK：多基准站RTK技术也称网络RTK技术，是普通RTK方法的改进。
坐标正反算公式2 坐标系统的转换一般情况下，我们使用的是1954年北京坐标系或1980年西安坐标系，而GPS测定的坐标是WGS-84坐标系坐标，需要进行坐标系转换。
对于非测量专业的工作人员来说，虽然GPS定位操作非常容易，但坐标转换则难以掌握，EXCEL 是比较普及的电子表格软件，能够处理较复杂的数学运算，用它的公式编辑功能，进行GPS坐标转换，会非常轻松自如。
要进行坐标系转换，离不开高斯投影换算，下面分别介绍用EXCEL进行换算的方法和GPS坐标转换方法。
2.1 用EXCEL进行高斯投影换算从经纬度BL换算到高斯平面直角坐标XY（高斯投影正算），或从XY换算成BL（高斯投影反算），一般需要专用计算机软件完成，在目前流行的换算软件中，大都需要一个点一个点地进行，不能成批量地完成，给实际工作中带来了许多不便。
但是，通过实验发现，用EXCEL可以很直观、方便地完成坐标换算工作，只需要在EXCEL的相应单元格中输入相应的公式即可。
下面以54坐标系为例，介绍具体的计算方法。
完成经纬度BL到平面直角坐标XY的换算。
在EXCEL中，选择输入公式的起始单元格，例如：第2行第1列（A2格）为起始单元格，各单元格的格式如下：、单元格；单元格内容；说明A2；输入中央子午线，以度.分秒形式输入，如115度30分则输入115.30；起算数据L0B2；=INT(A2)+(INT(A2*100)-INT(A2)*100)/60+(A2*10000-INT(A2*100)*100)/3600；把L0化成度C2；以度小数形式输入纬度值，如38°14′20″则输入38.1420；起算数据BD2；以度小数形式输入经度值；起算数据LE2；=INT(C2)+(INT(C2*100)-INT(C2)*100)/60+(C2*10000-INT(C2*100)*100)/3600；把B化成度F2；=INT(D2)+(INT(D2*100)-INT(D2)*100)/60+(D2*10000-INT(D2*100)*100)/3600；把L化成度G2；=F2-B2；L-L0H2；=G2/57.2957795130823；化作弧度I2；=TAN(RADIANS(E2))；Tan(B)J2；=COS(RADIANS(E2))；COS(B)K2；=0.006738525415*J2*J2L2；=I2*I2M2；=1+K2N2；=6399698.9018/SQRT(M2)O2；=H2*H2*J2*J2P2；=I2*J2Q2；=P2*P2R2；=(32005.78006+Q2*(133.92133+Q2*0.7031))S2；=6367558.49686*E2/57.29577951308-P2*J2*R2+((((L2-58)*L2+61)*O2/30+(4*K2+5)*M2-L2)*O2/12+1)*N2*I2*O2/2计算结果XT2；=((((L2-18)*L2-(58*L2-14)*K2+5)*O2/20+M2-L2)*O2/6+1)*N2*(H2*J2)计算结果Y按上面表格中的公式输入到相应单元格后，就可方便地由经纬度求得平面直角坐标。
当输入完所有的经纬度后，用鼠标下拉即可得到所有的计算结果。
表中的许多单元格公式为中间过程，可以用EXCEL的列隐藏功能把这些没有必要显示的列隐藏起来，表面上形成标准的计算报表，使整个计算表简单明了。
从理论上讲，可计算的数据量是无限的，当第一次输入公式后，相当于自己完成了一软件的编制，可另存起来供今后重复使用。
2.2 GPS坐标转换方法GPS所采用的坐标系是美国国防部1984世界坐标系，简称WGS-84，它是一个协议地球参考系，坐标系原点在地球质心。
GPS的测量结果与我国的54系或80系坐标相差几十米至一百多米，随区域不同，差别也不同。
由此可见，必须将WGS-84坐标进行坐标系转换才能供标图使用。
坐标系之间的转换一般采用七参数法或三参数法，其中七参数为X平移、Y平移、Z平移、X旋转、Y旋转、Z 旋转以及尺度比参数，若忽略旋转参数和尺度比参数则为三参数方法，三参数法为七参数法的特例。
这里的X、Y、Z是空间大地直角坐标系坐标，原理是：不把GPS所测定的WGS-84坐标当作WGS-84坐标，而是当作具有一定系统性误差的54系坐标值，然后通过国家已知点纠正，消除该系统误差。
下面以WGS-84坐标转换成54系坐标为例，介绍数据处理方法：首先，在测区附近选择一国家已知点，在该已知点上用GPS测定WGPS-84坐标系经纬度B和L，把此坐标视为有误差的54系坐标，利用54系EXCEL将经纬度BL转换成平面直角坐标X’Y’，然后与已知坐标比较则可计算出偏移量：△X=X－X’△△Y=Y－Y’△式中的X、Y为国家控制点的已知坐标，X’、Y’为测定坐标，△X 和△Y为偏移量。
△求得偏移量后，就可以用此偏移量纠正测区内的其他测量点了。
把其他GPS测量点的经纬度测量值，转换成平面坐标X’Y’，在此XY坐标值上直接加上偏移值就得到了转换后的54系坐标：△X=X’+△X△Y=Y’+△Y△在上述EXCEL计算表的最后两列，附加上求得的改正数并分别与计算出来的XY相加后，即得到转换结果。
就1：1万比例尺成图而言，在一般的县行政区范围内（如40Km×40Km），用此简单的坐标改正法进行转换与较复杂的七参数法没有多大差别。
能否满足1：1万比例尺变更调查的要求，主要取决于GPS接收机本身的精度，与转换方法的选择关系不大。
当面积较大时，使用该方法可能会使误差增大，这时可考虑分区域转换。
△西安80坐标系与北京54坐标系其实是一种椭球参数的转换作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密，因此不存在一套转换参数可以全国通用的，在每个地方会不一样，因为它们是两个不同的椭球基准。
△那么，两个椭球间的坐标转换，一般而言比较严密的是用七参数布尔莎模型，即X 平移，Y 平移，Z 平移，X 旋转（WX），Y 旋转（WY），Z 旋转（WZ），尺度变化（DM ）。
要求得七参数就需要在一个地区需要 3 个以上的已知点。
如果区域范围不大，最远点间的距离不大于30Km（经验值），这可以用三参数，即X 平移，Y 平移，Z 平移，而将X 旋转，Y 旋转，Z 旋转，尺度变化面DM视为0 。
△方法如下（MAPGIS平台中）：△第一步：向地方测绘局（或其它地方）找本区域三个公共点坐标对（即54坐标x，y，z和80坐标x，y，z）；△第二步：将三个点的坐标对全部转换以弧度为单位。
（菜单：投影转换/输入单点投影转换，计算出这三个点的弧度值并记录下来）△第三步：求公共点求操作系数（菜单：投影转换/坐标系转换）。
如果求出转换系数后，记录下来。
