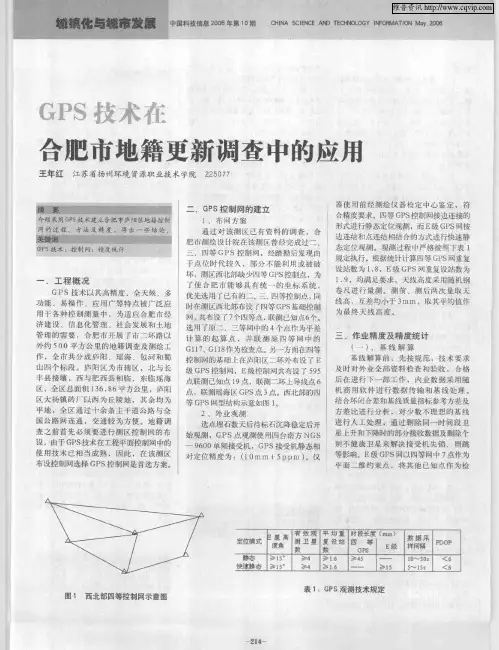

GPS技术在合肥市地籍更新调查中的应用
ＧＰ Ｓ技术在
合肥市地籍 更新 调查 中的应用
王年红 江苏省扬州环境 资源职业技术学院 ２ ５ ７ ２０ ７
ｓ控 ｌ——— ●—●— ■——■—— ● 二 ．ＧＰ 制 网的 建 立
夼蠼幕期Ｇ ￥ － 鞋术连主奢犯市庐阻区地 控柏 Ｐ ｝ 一时建ｌ ，方法 摩精度 ，碍 出一些齄话． 程
等 Ｇ Ｓ网型结 掏示意如 图 ｌ Ｐ 。
２、 外 业 观 测
设 ，由于 ＧＰ 技 术在工程平面控制 网中的 Ｓ 使用技 术 已相 当成 熟 因此 ．在该 删区 布设控制网选择 ＧＰ Ｓ控制网是首选方案。
选点埋石数天后待标石沉降稳定后开 始观测 ．ＧＰ Ｓ点观测使 用四台南方 ＮＧＳ ９０ ６ ０单频接 受机 ，Ｇ 接 受机 静态相 ＰＳ 对定位精 度为 ：（ Ｉ ｍ ＋５ ｐｍ ｝ １ ｌ ０ｌ ｐ 。仪
１～ ］ ‘ ０ ０
＜６
， ５ ～ｌ ｓ
＜ｔ
图 １ 西北部四等控制网示意图
表１ Ｐ ：Ｇ Ｓ观测技术规定
维普资讯
查点并 进行 二维约 束后 坐标 比较 。 １ 、四等 ＧＰ Ｓ网的基线 解算 结果
（ ） 网 平 均 边 长 ：ｄ １ ＝２． ｋｍ ４ 标 准 差 ： ｏ一 ± １ ． ２ ５ ６ ｍｍ
长 闭 合差 （ Ｓ）（ ｍ ） Ｗ ｍ
名 限 差 称 Ｗｘ ２４ ｌ ６ ５４ ｌ Ｗｙ ｌ ３ ６ ６ ５ ｌ ４ Ｗｚ ３ ９ ４ ９ ５ １ ４ Ｗｓ ４９ ９ ６ ９３２ ７ 闭 合环 边 数 ４
ｘ 坐标
１、布网 方案 通 过对 该删 区已有 资料 的调查 ， 合 肥 市测绘 设计皖在该测 区曾经完成过 二， 三、四等 ＧＰ Ｓ控制剐 ，经踏 勘后发现 由 于点位时 代较 九．部分 不能 利用或 被破
gps测量实训总结
GPS测量实训总结1. 引言GPS(Global Positioning System)是一种全球定位系统，通过使用卫星信号来计算地球上某一点的准确位置。
在GPS测量实训中，我们通过实地操作和数据处理学习了GPS测量的基本原理、准确性评估和误差抑制方法等内容。
本文将对我们在GPS测量实训中的学习过程和经验总结进行概述。
2. 实训目标本次GPS测量实训的主要目标是让我们了解GPS测量的基本原理和技术，掌握GPS数据的处理和误差抑制方法，以及学会使用专业的GPS测量设备进行实地测量。
具体的实训内容包括GPS测量的原理介绍、GPS信号接收和数据记录、数据处理和误差分析、以及实地测量操作等。
3. 实训过程3.1 GPS测量原理介绍在实训开始前，我们首先学习了GPS测量的基本原理。
GPS系统由一组卫星、地面控制站和接收设备组成。
卫星发送精确的信号，接收设备接收这些信号并测量到卫星信号的传播时间，通过这些数据来计算位置。
我们了解了GPS测量的基本原理和GPS信号的传播规律。
3.2 GPS信号接收和数据记录在实地操作中，我们使用专业的GPS测量设备接收卫星信号并记录数据。
通过设置测量参数、选择测量点和启动测量，设备能够接收到多颗卫星的信号并记录相关数据。
我们学会了正确操作GPS测量设备，有效接收GPS信号并记录相关数据。
3.3 数据处理和误差分析在数据记录完成后，我们进行了数据处理与误差分析。
首先，我们导入记录的GPS数据到计算机软件中，并进行数据预处理、编辑和转换等操作。
然后，我们进行误差分析，通过对测量数据进行差分处理和误差抑制，减小系统误差和随机误差对测量结果的影响。
最后，我们利用数据处理软件生成测量报告并进行准确性评估。
3.4 实地测量操作实地测量操作是整个实训过程中的重要环节。
在指导老师的带领下，我们进行了实地测量操作，并使用GPS测量设备记录测量点的位置和坐标。
通过实地测量操作，我们更深入地了解了GPS测量的实际应用和操作技巧。
测量技术工作总结大全5篇
测量技术工作总结大全5篇写工作总结，是从过去的工作中找出成功与失败，经验与教训，实事求是地总结工作情况。
有则改之无则加勉，为接下来的工作确立合理的目标，明确未来发展的方向。
下面是小编为大家整理的测量技术工作总结大全，希望能够帮助到大家!测量技术工作总结大全1测量是一份细心的工作，一点也不能马虎，有一点的疏忽，误差就会很大。
我们开始用的是水准仪，虽然操作简单，但是刚开始测出的数据，经过我们事后的检查，我们发现测出的数据都是有问题的，我们先是找原因，是操作失误还是我们读数有误差，然后重新测量，进行补测。
看到自己组的一个站点也还没有测出来，其他组的已经熟练的操作时，我们很羡慕。
但我们没有灰心;虽然我们有很多的东西都不懂，但是我们还是很认真的和老师及其他同学学习和讨论共同解决实习中遇到的种种问题。
在这实习的'日子里，我感觉到数据处理能力在这次实习中也得到了很大的提高，以前接触的数据都不是通过自己实际测量得到的结果，整理时往往误差都在允许范围内，这次通过自己的实际测量练习得到的数据由于种种问题有些是超出误差允许范围的，这就需要我们能够迅速分析错误原因来得到新的数据。
进而也对数据检核的重要性有了新的认识。
由于数据量大，而且数据计算整理是一项很繁琐的工作，需要我们在整理计算的时候要格外认真小心。
另外在记录数据的过程中要随时检核数据是否可用，免得再最后整理时发现误差过大而耽误工程进度。
当确定所有的所需数据都计算准确无误后可以开始进行新的操作。
操作过程中要严格按照操作顺序进行，各组员要进行明确的分工，每项工作要有专人负责。
测量需要建立在准确的数据收集基础上，所以在测各角值和量距的过程中要认真仔细，边测量边校核，确保数据准确无误。
如果测量结果出现超出误差允许范围，必须进行重新测量，认真科学地对待。
同时我们所使用的仪器很多是很精密也很脆弱的，必须轻轻地拿、轻轻的放置，严格依照操作要求使用，必须时刻注意爱护仪器。

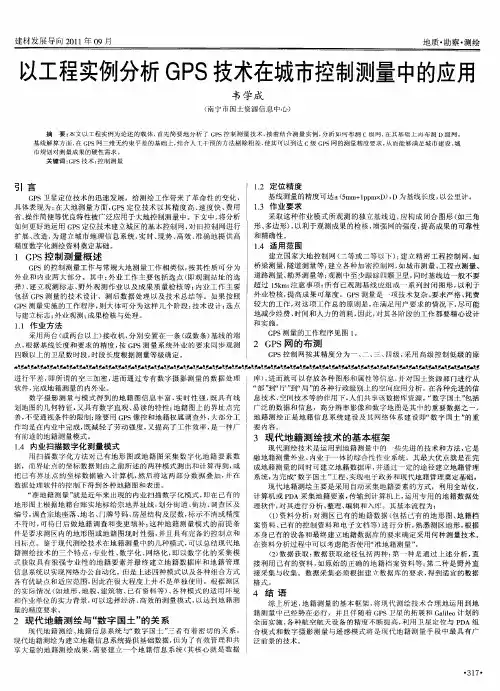

以工程实例分析GPS技术在城市控制测量中的应用
１３ 作 业 要 求 ＿ 采取这 种作业模式所观 测 的独 立基线边 ， 应构成 闭合 图形 （ 如三 角 形、 多边形） 以利于观测成果 的检核 ， ， 增强网的强度 ， 提高成 果的可靠性
和精确性 。
１ 适用范 围 ． ４
建 立 国 家 大 地 控 制 网 （ 等 或 二 等 以下 ） 建 立 精 密 工 程 控 制 网 ， 二 ； 如 桥 梁 测 量 ， 道 测 量 等 ； 立 各 种 加 密 控 制 网 ， 城 市 测 量 、 程 点测 量 、 隧 建 如 工 道 路 测 量 、 界 测 量 等 ； 测 中至 少 跟 踪 四 颗 卫 星 ， 时 基 线 边 一般 不 要 勘 观 同 超 过 １ｋ 注 意 事 项 ： 有 已观 测 基 线 应 组 成 系 列 封 闭 图形 ， ５ ｍ； 所 以利 于 外 业 检 核 ， 高 成 果 可 靠 度 。Ｇ Ｓ测 量 是 项 技 术 复 杂 、 求 严 格 、 费 提 Ｐ 要 耗 较 大 的 工 作 ， 这 项 工 作 总 的 原 则 是 ， 满 足 用 户 要 求 的 情 况 下 ， 可 能 对 在 尽 地 减 少 经 费 、 间和 人 力 的 消 耗 ， 此 ， 其 各 阶 段 的 工 作 都 要 精 心 设 计 时 因 对
引 言
Ｇ Ｓ卫 星 定 位 技 术 的 迅 速 发 展 ，给 测 绘 工 作 带 来 了革 命 性 的 变 化 ， Ｐ
控制测量技术总结（通用10篇）
控制测量技术总结控制测量技术总结（通用10篇）总结是对某一阶段的工作、学习或思想中的经验或情况进行分析研究的书面材料，它是增长才干的一种好办法，不如我们来制定一份总结吧。
但是总结有什么要求呢？以下是小编为大家收集的控制测量技术总结，欢迎阅读，希望大家能够喜欢。
控制测量技术总结篇1实习目的:工程测量是测量学教学的教学的重要组成部分，是巩固和深化课堂教学和实验中所学知识和技能的必要环节。
通过测量学实习培养学生理论联系实际，分析问题和解决问题的能力，使学生树立严格认真的科学态度，实事求是的工作作风，吃苦耐劳的劳动态度以及团结协作的集体观念。
通过测量教学实习可以将已学过的测量基本理论，基本知识综合起来进行一次系统的实践，不仅可以巩固，扩大和加深学生从课堂和实验环节所学的理论知识，系统的掌握测量仪器操作，施测计算，地形图绘制的基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工作的全过程，使学生在业务组织能力和实践方面得到锻炼，为今后从事测绘工作打下良好基础。
任务和要求：1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。
2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。
3、能熟练用经纬仪测绘法测绘大比例地形图。
4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。
5、能场地平整的测量工作，并计算工程土方量。
6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。
7、高程测设。
实习组织：实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2～3位辅导教师，共同担任实习期间的辅导工作。
实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。
负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。
实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进度，注意提高工作质量，按时完成实习任务。
GPS测量技术误差精度控制
浅谈GPS测量技术的误差及精度控制摘要：随着经济的快速发展，测量技术要求的提高。
本文作者通过对gps测量误差产生的原因，进行了简要的分析。
并提出了自己的见解。
关键词：gps测量周跳精度控制1 误差来源及影响因素1. 1 gps测量的误差源gps测量误差按其生产源可分：gps信号的自身误差，包括轨道误差(星历误差)和sa，as影响；gps信号的传输误差，包括太阳光压，电离层延迟，对流层延迟，多路径传播和由它们影响或其他原因产生的周跳；gps接收机的误差，主要包括钟误差，通道间的偏差，锁相环延迟，码跟踪环偏差，天线相位中心偏差等。
1.2 解决问题的办法gps定位网的设计，gps测量的误差源可以看出，gps网的设计已免除了测角、边角同测和测边网等的传统要求。
它不需要点间通视，也不需要考虑布设什么样的图形，也就更不需要考虑图形强度，不需要设置在制高点上(哪里需要就可以设置在哪里)。
所以gps网的设计是非常灵活的。
但也应注意以下几个问题：①除了特殊需要，一般gps基线长度相差不要过大，这样可以使gps测量的精度分布均匀；② gps网不要有开放式的网型结构，应构成封闭式闭合环和子环路；③应尽量消除多路径影响，防止gps信号通过其他物体反射到gps天线上，因此应避开强反射的地面，避开强反射环境，如山谷、山坡、建筑[]物等；④避开强电磁波干扰，设站应远离雷达站、电台、微波中继站等。
中2 太阳光压对gps卫星产生摄动加速度太阳光压对卫星产生摄动影响卫星的轨道，它是精密定轨的最主要误差源。
太阳光压对卫星产生的摄动加速度受太阳与地球间距离的变化(地球轨道偏心距)而引起太阳辐射压力的变化，也与太阳光强度、卫星受到的照射面程和照射面积与太阳的几何关系及照射面的反射和吸收特性有关，由于卫星表面材料的老化、卫星姿态控制的误差等也使太阳光压发生变化。
已有的太阳光压改正模型有：标准光压模型、多项式光压模型和rock4光压摄动模型，这几种光压模型精度基本上相当，可以满足1m定轨的要求。
测绘技术控制测量方法总结
测绘技术控制测量方法总结在建筑、工程、地理和环境领域中，测绘技术扮演着至关重要的角色，其精确度和有效性对于保障项目成功和可持续发展至关重要。
为了确保测绘数据的准确性和一致性，控制测量方法被广泛地应用于各个测绘领域。
本文将对一些常用的测绘技术控制测量方法进行总结和讨论，旨在帮助读者更好地了解和应用这些方法。
一、平差法平差法是一种基于测量观测值误差的数学处理方法，用于消除误差并计算出最为准确的测量结果。
该方法常用于大地测量、高程测量和基线测量等领域。
通过对观测值进行数学处理和分析，平差法能够将误差均分到各个观测值上，从而提高整体测量的精度。
二、GPS技术全球定位系统（GPS）是一种基于卫星导航的测量技术，通过利用一组卫星信号和地面接收器，能够提供高精度的位置与时间信息。
GPS技术广泛应用于地理测量、地质勘探和导航定位等领域。
通过使用GPS技术，测绘人员能够快速、准确地获取有关地球表面各点的空间坐标和相关属性数据，为地理信息系统的建立和应用提供了基础。
三、遥感技术遥感技术是一种通过卫星、飞机等载体获取地面信息的技术手段，常用于获取大范围地理数据和监测自然环境的变化。
遥感技术在测绘中的应用主要包括影像解译、数字高程模型的生成和地物分类等。
利用遥感技术，测绘人员能够获取高精度的地理信息，快速分析和提取关键数据，并为规划、管理和保护自然资源提供科学依据。
四、激光扫描技术激光扫描技术是一种高精度的地形和地貌测量技术，通过激光器和接收器之间的测距和测角，能够实现对地物三维结构的快速、准确的获取。
激光扫描技术广泛应用于建筑测量、地形测量和遗址保护等领域。
激光扫描技术能够快速获取复杂场景的高分辨率三维点云数据，并通过后续的数据处理和分析，提供详细的地形和地貌信息。
五、摄影测量技术摄影测量技术是一种利用摄影设备获取地物空间位置和形状信息的技术手段。
该技术常用于制图、地图更新和空中遥感等领域。
通过摄影测量技术，测绘人员能够通过航空摄影或航天摄影获取地物的多角度、多尺度的图像信息，并通过后续的摄影测量处理和地物解译，生成精确的地图和模型数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安徽省合肥市城区GPS控制测量技术总结
一、测区概况
合肥市位于安徽省西南部，万河上游。
测区内平均高程为海拨121米。
主要河流有赵河和潘河并在测区东南部交汇，给测绘工作带来一定困难。
测区内道路成网，县乡道路纵横交错，四通八达，省道豫49自北向南纵贯测区，省道2324横穿东西，交通便利，便利了测绘工作的开展。
测区包括城区及其附近地区，测区控制范围大致位于东经113°12′21″-113°19′30″，北纬39°00′13″-39°01′42″之间，面积为96KM2。
测图范围大致为东经113°53′59″-112°58′31″，北纬39°01′35″一33°05′42″，面积为
36.75KM2,合1：1于图幅147幅。
二、作业依据和已有测绘资料
1.中华人民共和国建设部标准《全球定位系统城市测量技术规程》。
2.国家测绘局颁布的《全球定位系统（GPS）测量规范》（CH2001-92）。
3、CHl002-95《测绘产品检查验收规定》。
4、CHl003-95《测绘产品检查评定标准》。
5、《合肥市1：1000比例尺航测数字化成图测绘工程技术设计书》
三、坐标系的选择
测区平均高程85m，中央子午线精度为117°，测区投影分带为6°带的第20带，3°带的第39带。
GPS网的平面坐标系统选用54北京坐标系，高程采用85黄海国家高程基准。
四、仪器设备和软件
GPS控制测量采用上海中翰科技有限公司合肥分公司的Smart-3100IS型GPS测量系统，为12通道单頻接收机，其静态相对定位精度为：
静态基线±（5mm +1ppmD）
高程±（10mm+2ppmD）
Smart-3100IS型GPS测量系统配备有Planning星历预报软件（可预报30天内测区各测点一天24小时的卫星分布状况及健康状况）、Spectrum Survey 后处理解算软件（包含数据传输、基线向量处理、GPS网平差软件、多种GPS数据格式转换等功能），完全能满足GPS 控制测量数据处理的要求。
GPS实测和数据处理时采用的其它设备移动电话、计算机和必要的交通工具等。
五、四等（或D级）GPS网的设计和观测
1．GPS布网
充分利用GPS测量的优点，实测GPS控制点45个，其中已知点4个，未知点41个，组成最小同步环135 个，多边形异步环8 个（计算选取）。
独立基线54条，其中必要基线44条，多余基线10条，平均重复设站数为1.7/站。
多于《规范》规定的1.6/站。
2．GPS观测
在实际外业观测过程中,使用7台Smart-3100IS型GPS接收机,同时在三个GPS点上进行观测, 有效观测卫星数≥7颗, 时段长度≥60分钟,如果有的点不搬站, 则不关机，以保证尽可能长的时段长度。
丈量天线高度, 均从天线的三面丈量三次, 在三次较差不大于3mm时,取平均值为最后结果。
结束观测时, 再丈量一次天线高, 以作校核。
在观测过程中, 自始至终有人值守, 并经常检查有效卫星的历元数是否符合要求,否则及时通知其它两台仪器, 延长时段时间, 以保证观测精度。
实际上在观测过程中，Smart-3100IS型GPS接收机电量充足，接收信号稳定，卫星数
大都保持在7-8颗，有时高达10颗以上，为后面的平差处理之顺利进行打下了良好的基础。
六、外业数据处理及检核
1.外业数据处理
外业观测后及时输入计算机, 并进行外业数据的检查。
根据自动处理基线向量的结果，检查基线向量方差比(Ratio)、中误差(rms)以及天线高等, 方差比＞2 ,中误差＜20mm,参与解算的向量均符合要求。
2.外业观测质量的检核
根据《GPS规范》要求，各级GPS基线精度计算公式如下
σ=
按D级控制网精度要求，取a≤10mm b≤10ppm D=4.65Km（平均基线边长）代入上式，经计算得：
σ=47.60mm
(1) 同步环检验
根据《GPS规程》要求，其坐标分量应分别≤6ppm(1/166666)；全长闭合差应≤10ppm(1/100000)。
经检核全长闭合差最大为3.50 ppm(1/285650)(同步环2)，最小为0.10 ppm(1/9847169) (同步环20), 均符合要求。
请参见附表1(同步环.txt）。
(2)异步环检验
坐标分量闭合差Wx=Wy=Wz≤±3 σ
n=3 Wx=Wy=Wz≤±247.3mm
n=4 Wx=Wy=Wz≤±285.6mm
n=5 Wx=Wy=Wz≤±319.3m
异步环全长闭合差: W≤±3σ
n=3 W≤±428.4mm
n=4 W≤±494.7mm
n=5 W≤±553.1mm
抽取独立基线异步闭合环8个,经检查其4条基线全长闭合差最大为407mm，最小为16mm，远小于规定的494.7mm,符合要求。
结果参见附表2（异步环.txt）。
七.平差计算
基线处理成功后，即可进入软件的网平差界面，进行WGS-84坐标系下的自由网平差及三维约束网平差。
1.GPS点WGS-84坐标系自由网平差
(1)GPS点WGS-84坐标系坐标平差及精度
按《GPS规程》规定，基线向量的改正数:
Vx=Vy=Vz≤3σ=142.8mm
实测基线178条，经检查最大的基线向量改正数为122mm，完全符合规程要求。
基线的相对精度最高为1/164.9069万;最低为1/10.2530万(超短基线)。
(2)GPS点WGS-84坐标系大地坐标及其精度
WGS-84坐标的点位中误差最小为5.9mm;最大为8.7mm。
结果参见附表543DLock.prt。
2.GPS点54系三维约束平差
以大鼓堆（3等点）和婆山岭（1等点）为平面及高程已知点，周建材厂的高程已知数据，进行三维强制约束平差。
（注：大鼓堆（3等点）和婆山岭（1等点）为不同级别的国家大地等级点，原则上是不能作为起算数据引入GPS网来推求其他未知点的数据的。
但鉴于测区只有此两已知大地点，且此前有关测量单位提交的GPS控制测量成果也是以该两点为起算数据进行平差计算的。
为保证成果的一致性，经过对“周建材厂”及“锅底山”（均为GPS D 级四等点）的校核，点位附和良好。
）
经平差得到结果如下:
边长中误差最大为5mm，最小为2.1mm。
边长的相对精度最高为1/318万；最低为1/20万，远高于规定1/5万的精度。
边长及精度分别参见附表。
GPS点54坐标的点位中误差最小为±5.3mm；最大为±2mm；GPS点54坐标及点位中误差和误差椭圆参数参见附表。
4.GPS网高程平差
由于测区已知水准高程较少(只有已知平面点所提供的4个),且精度不一,给GPS水准高程测量的应用带来了限制。
鉴于此，本次计算采用软件提供一次多项式高程拟和法来推求位置点高程点数据。
具体步骤为：三维约束“大鼓山”和“婆山岭”，再约束“周建材厂”之水准高程，以“锅底山”的已知高程作为校核，结果相差-0.016m. 由于缺乏测区内的重力异常数据，加上过少的已知数据，所得高程值仅供参考。
七.应提交的资料有：
1、GPS控制点点之记、成果表及网图一套
2、平差计算报告一本
2、GPS观测手簿8本
2、技术总结二分
8、质量检查报告二份
11、相关仪器检测资料复印件一套。
