GPS控制测量技术总结
GPS测量的误差及精度控制

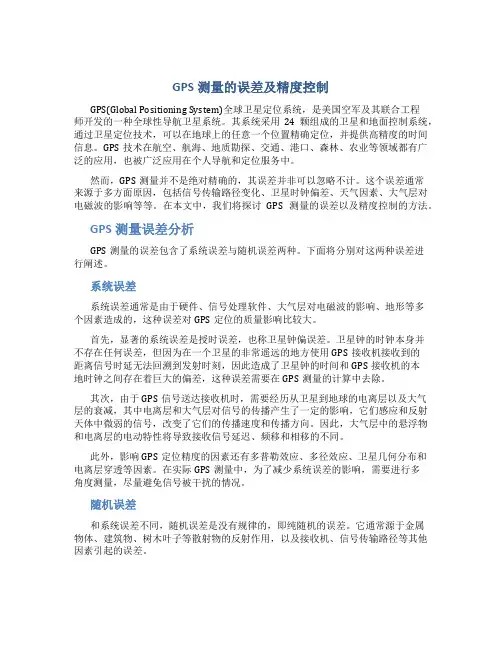

GPS测量的误差及精度控制GPS(Global Positioning System)全球卫星定位系统，是美国空军及其联合工程师开发的一种全球性导航卫星系统。
其系统采用24颗组成的卫星和地面控制系统，通过卫星定位技术，可以在地球上的任意一个位置精确定位，并提供高精度的时间信息。
GPS技术在航空、航海、地质勘探、交通、港口、森林、农业等领域都有广泛的应用，也被广泛应用在个人导航和定位服务中。
然而，GPS测量并不是绝对精确的，其误差并非可以忽略不计。
这个误差通常来源于多方面原因，包括信号传输路径变化、卫星时钟偏差、天气因素、大气层对电磁波的影响等等。
在本文中，我们将探讨GPS测量的误差以及精度控制的方法。
GPS测量误差分析GPS测量的误差包含了系统误差与随机误差两种。
下面将分别对这两种误差进行阐述。
系统误差系统误差通常是由于硬件、信号处理软件、大气层对电磁波的影响、地形等多个因素造成的，这种误差对GPS定位的质量影响比较大。
首先，显著的系统误差是授时误差，也称卫星钟偏误差。
卫星钟的时钟本身并不存在任何误差，但因为在一个卫星的非常遥远的地方使用GPS接收机接收到的距离信号时延无法回溯到发射时刻，因此造成了卫星钟的时间和GPS接收机的本地时钟之间存在着巨大的偏差，这种误差需要在GPS测量的计算中去除。
其次，由于GPS信号送达接收机时，需要经历从卫星到地球的电离层以及大气层的衰减，其中电离层和大气层对信号的传播产生了一定的影响，它们感应和反射天体中微弱的信号，改变了它们的传播速度和传播方向。
因此，大气层中的悬浮物和电离层的电动特性将导致接收信号延迟、频移和相移的不同。
此外，影响GPS定位精度的因素还有多普勒效应、多径效应、卫星几何分布和电离层穿透等因素。
在实际GPS测量中，为了减少系统误差的影响，需要进行多角度测量，尽量避免信号被干扰的情况。
随机误差和系统误差不同，随机误差是没有规律的，即纯随机的误差。
它通常源于金属物体、建筑物、树木叶子等散射物的反射作用，以及接收机、信号传输路径等其他因素引起的误差。
GPS-RTK测量及检核技术总结

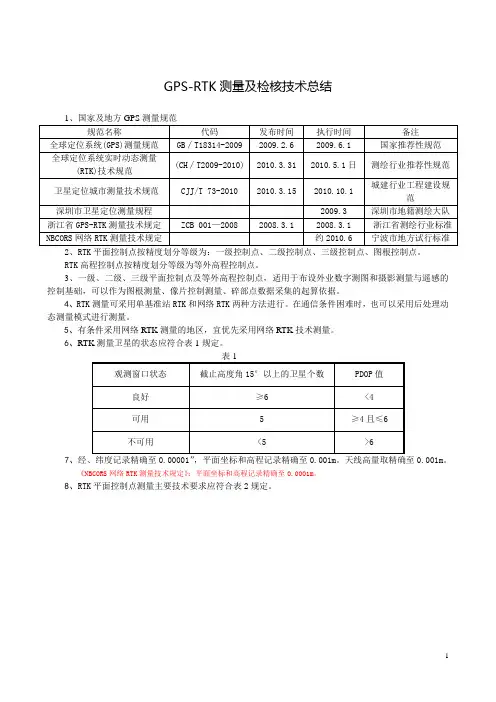

GPS-RTK测量及检核技术总结2、RTK平面控制点按精度划分等级为：一级控制点、二级控制点、三级控制点、图根控制点。
RTK高程控制点按精度划分等级为等外高程控制点。
3、一级、二级、三级平面控制点及等外高程控制点，适用于布设外业数字测图和摄影测量与遥感的控制基础，可以作为图根测量、像片控制测量、碎部点数据采集的起算依据。
4、RTK测量可采用单基准站RTK和网络RTK两种方法进行。
在通信条件困难时，也可以采用后处理动态测量模式进行测量。
5、有条件采用网络RTK测量的地区，宜优先采用网络RTK技术测量。
6、RTK测量卫星的状态应符合表1规定。
表17、经、纬度记录精确至0.00001”，平面坐标和高程记录精确至0.001m。
天线高量取精确至0.001m。
《NBCORS网络RTK测量技术规定》：平面坐标和高程记录精确至0.0001m。
8、RTK平面控制点测量主要技术要求应符合表2规定。
表2《深圳市卫星定位测量规程》：将图根点和碎步点加上：表3 GNSS RTK平面测量技术要求注：①一级GNSS控制点布设应采用网络RTK测量技术；②网络RTK测量可不受起算点等级、流动站到单基准站间距离的限制；③困难地区相邻点间距离缩短至表中的2/3，边长较差应不大于2cm。
9、RTK控制点平面坐标测量时，流动站采集卫星观测数据，并通过数据链接收来自基准站的数据，在系统内组成差分观测值进行实时处理，通过坐标转换方法将观测得到的地心坐标转换为指定坐标系中的平面坐标。
10、测区坐标系统转换参数的获取：a) 在获取测区坐标系统转换参数时，可以直接利用已知的参数；b) 在没有已知转换参数时，可以自己求解；c) 2000国家大地坐标系与参心坐标系（如1954年北京坐标系、1980西安坐标系或地方独立坐标系）转换参数的求解，应采用不少于3点的高等级起算点两套坐标系成果，所选起算点应分布均匀，且能控制整个测区；d) 转换时应根据测区范围及具体情况，对起算点进行可靠性检验，采用合理的数学模型，进行多种点组合方式分别计算和优选；e) RTK控制点测量转换参数的求解，不能采用现场点校正的方法进行。
测量技术总结范文
测量技术总结测量技术是人类社会发展的积累和创新所形成的一项十分重要的技术。
测量技术为现代社会的基础构建提供了强大的支撑，也为各种科学领域的发展提供了必要的条件。
在现代化的生产和科学及技术领域中，测量技术已广泛应用到各个方面。
从传统的地形测量到工业控制水平的自动化测量，在人类生产活动中都扮演着至关重要的角色。
随着计算机、微电子、互联网等技术的不断发展，测量技术的应用不断扩展和深化，人们也对测量技术的精度要求越来越高。
在地形测量领域中，全球定位系统（GPS）以其高精度，高灵敏度和高可靠性的优点已经成为主流的测量工具。
GPS技术大大提高了地形测量的效率和精度，从而更好地支持了各个行业的发展。
在交通工具导航、地震预警和无人机等领域，GPS技术的应用也越来越广泛。
同时，基于GPS技术的卫星遥感技术更是通过卫星搭载的传感器成像，实现对地球表面的高精度观测，为地质、生态、农业、水利等领域的科研和应用提供数据支持。
在工业领域，测量技术也扮演着一个重要角色。
利用各种测量仪器，如三坐标测量机、光学定位器、激光距离计等，工业生产中的产品质量可得到高精度测量和自动化控制。
同时，在自动化智能制造和工业物联网领域，测量技术也越来越成为工业生产的一个重要组成部分。
被广泛应用的测量技术还包括光学成像、声学成像、红外成像、量热分析和化学分析等。
建筑工地、地质勘探、人体健康检测和环境监测等也是测量技术广泛应用的领域。
除此之外，测量技术也是一门涉及到数学、物理、计算机科学和机械学等多种学科的交叉学科。
测量技术应用于不同领域之前，需要进行足够的理论研究和算法优化。
仪器的制造需要物理学、机械学和电子学的知识及其制造技术的支持。
计算机科学的发展则使测量技术走向数字化，测量结果实现了实时和在线共享。
随着技术的飞速发展，测量技术已经成为人类社会的关键技术之一，为社会的各个领域和行业的发展做出了积极的贡献。
正是由于测量技术的广泛应用，人们的生产活动更为智能化和高效化，我们的社会也变得更加便捷和高效。
GPS静态控制测量的成果分析

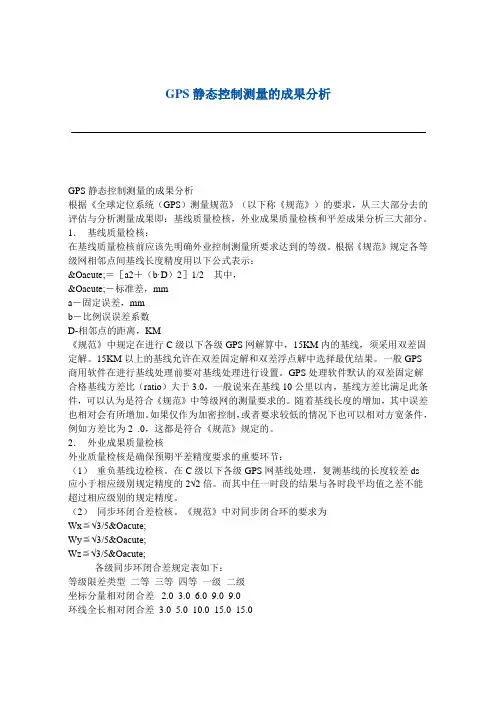

GPS静态控制测量的成果分析GPS静态控制测量的成果分析根据《全球定位系统（GPS）测量规范》（以下称《规范》）的要求，从三大部分去的评估与分析测量成果即：基线质量检核，外业成果质量检核和平差成果分析三大部分。
1．基线质量检核：在基线质量检核前应该先明确外业控制测量所要求达到的等级。
根据《规范》规定各等级网相邻点间基线长度精度用以下公式表示：Ó＝［a2＋（b·D）2］1/2 其中，Ó－标准差，mma－固定误差，mmb－比例误误差系数D-相邻点的距离，KM《规范》中规定在进行C级以下各级GPS网解算中，15KM内的基线，须采用双差固定解。
15KM以上的基线允许在双差固定解和双差浮点解中选择最优结果。
一般GPS 商用软件在进行基线处理前要对基线处理进行设置。
GPS处理软件默认的双差固定解合格基线方差比（ratio）大于3.0，一般说来在基线10公里以内，基线方差比满足此条件，可以认为是符合《规范》中等级网的测量要求的。
随着基线长度的增加，其中误差也相对会有所增加。
如果仅作为加密控制，或者要求较低的情况下也可以相对方宽条件，例如方差比为2 .0，这都是符合《规范》规定的。
2．外业成果质量检核外业质量检核是确保预期平差精度要求的重要环节：（1）重负基线边检核。
在C级以下各级GPS网基线处理，复测基线的长度较差ds应小于相应级别规定精度的2√2倍。
而其中任一时段的结果与各时段平均值之差不能超过相应级别的规定精度。
（2）同步环闭合差检核。
《规范》中对同步闭合环的要求为Wx≦√3/5ÓWy≦√3/5ÓWz≦√3/5Ó各级同步环闭合差规定表如下：等级限差类型二等三等四等一级二级坐标分量相对闭合差 2.0 3.0 6.0 9.0 9.0环线全长相对闭合差3.0 5.0 10.0 15.0 15.0例如，静态处理软件3.0中采用环线全长相对闭合差作为同步环的检核指标，当要求的控制网为四等控制网时，同步环的的限差应该在10ppm以内。
浅析GPS控制测量技术要点和方法
浅析GPS控制测量技术要点和方法发表时间：2013-01-09T17:41:41.967Z 来源：《建筑学研究前沿》2012年11月Under供稿作者：周艳国[导读] 引入保险机制，提高建筑消防设施的完好率周艳国（广东省东莞市 523990）摘要:本文笔者结合多年的工作经验，在某道路工程测量案例的基础上分析了GPS控制测量的技术要点和方法。
关键词:GPS 道路控制测量1 GPS控制测量GPS控制测量工作与经典大地测量工作相类似,按其性质可分为外业和内业两大部分。
其中:外业工作主要包括选点(即观测站址的选择)、建立观测标志、野外观测作业以及成果质量检核等;内业工作主要包括GPS测量的技术设计、测后数据处理以及技术总结等。
如果按照GPS测量实施的工作程序,则大体可分为这样几个阶段:技术设计;选点与建立标志;外业观测;成果检核与处理。
2 工程概况与GPS点的布设实施某道路工程是贯穿南北城区的重要通道。
该线路工程全长约16公里。
本工程基础平面控制采用GPS测量,按照《城市道路工程测量规范》(GB 50308-2008)中卫星定位控制网测量标准实施。
以城市C级卫星定位控制点C213、C219、C214、C145、C260、C134、C143、C135、C124、C218等10点,作为平面控制网起算依据。
道路平面控制网由两个等级组成,一等为卫星定位控制网,二等为精密导线网,并分级布设。
本次工程设计GPS网的精度为一等,结合本工程的具体情况,沿线路走向布设GPS点,GPS网采用边连式,组成网中的基线有一定数量的多余观测,以增强成果的可靠,取C213、C219、C214、C145、C260、C134、C143、C135、C124、C218等10点作为GPS控制网的起算点,以取得了可靠的坐标转换参数。
考虑到线路的具体情况,带状大地四边形锁的形式被选择为GPS首级网拟布设形式,要保证控制点分布均匀,相邻边长之比小于1/2。
gps测量实训总结

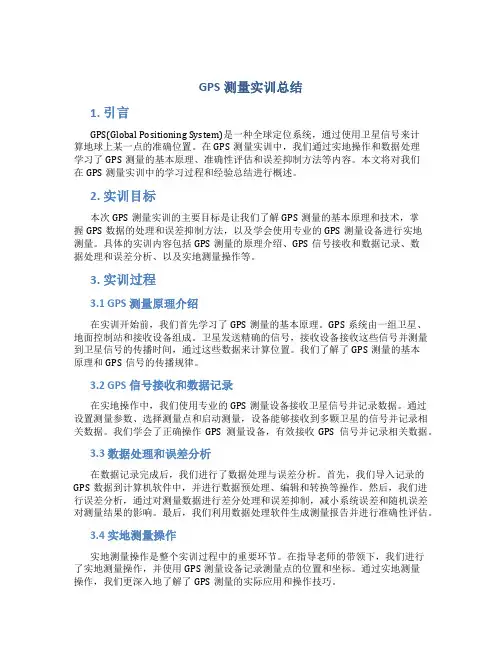

GPS测量实训总结1. 引言GPS(Global Positioning System)是一种全球定位系统，通过使用卫星信号来计算地球上某一点的准确位置。
在GPS测量实训中，我们通过实地操作和数据处理学习了GPS测量的基本原理、准确性评估和误差抑制方法等内容。
本文将对我们在GPS测量实训中的学习过程和经验总结进行概述。
2. 实训目标本次GPS测量实训的主要目标是让我们了解GPS测量的基本原理和技术，掌握GPS数据的处理和误差抑制方法，以及学会使用专业的GPS测量设备进行实地测量。
具体的实训内容包括GPS测量的原理介绍、GPS信号接收和数据记录、数据处理和误差分析、以及实地测量操作等。
3. 实训过程3.1 GPS测量原理介绍在实训开始前，我们首先学习了GPS测量的基本原理。
GPS系统由一组卫星、地面控制站和接收设备组成。
卫星发送精确的信号，接收设备接收这些信号并测量到卫星信号的传播时间，通过这些数据来计算位置。
我们了解了GPS测量的基本原理和GPS信号的传播规律。
3.2 GPS信号接收和数据记录在实地操作中，我们使用专业的GPS测量设备接收卫星信号并记录数据。
通过设置测量参数、选择测量点和启动测量，设备能够接收到多颗卫星的信号并记录相关数据。
我们学会了正确操作GPS测量设备，有效接收GPS信号并记录相关数据。
3.3 数据处理和误差分析在数据记录完成后，我们进行了数据处理与误差分析。
首先，我们导入记录的GPS数据到计算机软件中，并进行数据预处理、编辑和转换等操作。
然后，我们进行误差分析，通过对测量数据进行差分处理和误差抑制，减小系统误差和随机误差对测量结果的影响。
最后，我们利用数据处理软件生成测量报告并进行准确性评估。
3.4 实地测量操作实地测量操作是整个实训过程中的重要环节。
在指导老师的带领下，我们进行了实地测量操作，并使用GPS测量设备记录测量点的位置和坐标。
通过实地测量操作，我们更深入地了解了GPS测量的实际应用和操作技巧。
控制测量技术总结（通用10篇）
控制测量技术总结控制测量技术总结（通用10篇）总结是对某一阶段的工作、学习或思想中的经验或情况进行分析研究的书面材料，它是增长才干的一种好办法，不如我们来制定一份总结吧。
但是总结有什么要求呢？以下是小编为大家收集的控制测量技术总结，欢迎阅读，希望大家能够喜欢。
控制测量技术总结篇1实习目的:工程测量是测量学教学的教学的重要组成部分，是巩固和深化课堂教学和实验中所学知识和技能的必要环节。
通过测量学实习培养学生理论联系实际，分析问题和解决问题的能力，使学生树立严格认真的科学态度，实事求是的工作作风，吃苦耐劳的劳动态度以及团结协作的集体观念。
通过测量教学实习可以将已学过的测量基本理论，基本知识综合起来进行一次系统的实践，不仅可以巩固，扩大和加深学生从课堂和实验环节所学的理论知识，系统的掌握测量仪器操作，施测计算，地形图绘制的基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工作的全过程，使学生在业务组织能力和实践方面得到锻炼，为今后从事测绘工作打下良好基础。
任务和要求：1、熟练使用常规测量仪器和工具，要求在规定时间范围内完成水准仪、经纬仪的技术操作。
2、能独立组织与实施导线测量、普通水准测量，观测值和成果均符合精度要求。
3、能熟练用经纬仪测绘法测绘大比例地形图。
4、能进行道路纵、横断面测量，并能够绘制道路纵横断面图。
5、能场地平整的测量工作，并计算工程土方量。
6、能运用极坐标法计算放样元素，并运用经纬仪和钢尺进行点位放样。
7、高程测设。
实习组织：实习期间的组织工作应由主讲教师全面负责，每班除主讲教师外，还应配备2～3位辅导教师，共同担任实习期间的辅导工作。
实习工作按小组进行，设组长1人，负责组内实习分工和仪器管理。
负责借还和保管本组的仪器设备，负责本组实习，监督考勤工作，保管本组的测量成果资料。
实习过程中各组要在组长的统一指挥下，分工协作，每项工作要求由组员轮流担任，不要单纯追求进度，注意提高工作质量，按时完成实习任务。
GPS测量知识总结
1.截止高度角Elevation mask angle &&采样间隔在GPS测量中，为了屏蔽遮挡物（如建筑物、树木等）及多路径效应的影响所设定的蔽遮高度角，低于此角视空域的卫星不予跟踪。
GPS测量中默认为15度。
理论和实践表明：随着卫星高度角的降低，卫星信号的信噪比也随之减小。
小于30度时，信噪比随高度角降低而急剧下降，特别是在L2频率上更加明显。
另外，高度角越小，容易获得较小的PDOP，但是对流层影响显著，测量误差随之增大。
在外业观测时，高度角设为15度，保证观测的数量；在内业数据处理时，改变高度角为18度，提高卫星信号的质量。
一般GPS静态数据采样间隔默认为60，所谓历元间隔为基线处理时，软件从原始观测数据中抽取数据的间隔。
接收机在静态测量观测时，设置为5S的频率，但在内业处理时，高密度的观测数据通常不能显著提高基线的质量。
为提高基线处理的速度，可以增大数据处理的采样间隔。
通常对于短边，且观测时间较短，可适当缩小采样间隔；对于长边则要增大采样间隔！2.改善基线质量的方法1）使用较为准确的坐标作为起算点，如与已知的IGS跟踪点联测，获得分米级以上的地心坐标。
2）删卫星、截时段、改变截止高度角3）改变其他控制参数，如对流层电离层模型等3.GPS网平差观测值:基线向量及精度误差信息结果：待定点坐标、其他待定参数、各类精度指标如误差椭圆等作用：发现剔除粗差，确定待定点坐标及参数无约束平差是在一个控制网中不引入外部基准，不产生控制网非观测引起的变形和改正，可检查是否存在粗差以及网平差的自身精度；约束平差是设定已知点，将平差结果进行强制性符合。
4.GPS周GPS周（GPS Week）是GPS系统内部所采用的时间系统，表示方法：从1980年1月6日0时开始起算的周数加上周内时间的秒数。
2004年5月1日10时5分15秒的GPS周：第1268周，第554715秒，GPS周记数（GPS Week Number）为1268 6，第554715秒。
浅析GPS测绘技术在测绘工程中的应用
浅析GPS测绘技术在测绘工程中的应用摘要：GPS技术被应用于测绘工程领域，使计量工作的精度和工作效率得到极大的改善，从而使施工的质量和效益得到明显改善。
在进行具体的测量时，必须了解GPS技术在测量中的作用机理，并结合工程的实际条件，结合工程场地的地形条件，对其进行标准化处理，以保证其精度和工作效率。
基于此，下文将对GPS测绘技术在测绘工程中的应用展开详细的分析。
关键词：GPS测绘技术；测绘工程；有效应用1 GPS原理分析GPS在实际工程之中的测量原理相对来说较为简便，其主要是借助高轨测距原理，将测量点位以及空间卫星之间的距离作为基础性观测点，之后对相应的观测信息展开测量。
在通常状况下，其会使用伪距测量以及载波相位测量这两种形式来接受相应的观测量。
其中，伪距测量就是在依据信号接收设施所获取的信号来对观测站点以及空间卫星之间的所处距离展开计算分析，以此实现工作人员可以获取基础性的观测量数据，但是这样一种技术方式在实际使用的进程中，存有较多的缺陷，容易产生测量误差问题，这就容易导致GPS空间卫星以及接收设施无法保持一致性，因此现阶段，工作人员在进行测量工作的进行，很少会使用这一技术来展开工作。
而载波相位技术则是经由对GPS载波信号传输渠道的测量传播路径展开确定，此种方式与伪距测量的信息相对比来看，载波相位的完善性与精准度更加良好，因此在现阶段工程测量中，载波相位技术的使用频率更高。
2 GPS测绘技术的发展历程GPS测绘技术经历了持续的发展过程。
起初，GPS主要用于军事领域，但随着技术的不断成熟和设备的逐渐普及，其应用范围逐渐扩大到民用领域。
在测绘工程中，GPS技术的发展经历了从单点定位到差分GPS、实时动态定位等多个阶段，不断提升了定位的精度和效率。
随着卫星系统的更新和技术的创新，GPS测绘技术在工程测绘、地理信息系统等领域的应用不断深化和拓展，为现代测绘工程提供了强大支持。
3 GPS技术在工程测绘中的特点（1）定位精度高。
D级GPS控制测量专业技术总结
D级GPS控制测量专业技术总结编写单位：编写者：年月日审核意见：审核者：年月日桂林市七星区GPS 控制测量技术总结一、测区概况七星区位于桂林市的东南部，北至迭彩区，南至 穿山公园，西至象山区，东至桂林环城公路。
测区内平均高程为海拔150米。
测区房屋较多，通视不是很好。
但测区平坦，交通便利，便利了测绘工作的开展。
测区控制范围大致位于东经110°17' 49" - 110°19' 57"，北纬25°15' 50" - 25°18' 00" 之间。
二、作业依据和已有测绘资料1、《GPS 与数字化测图实习指导书》2、本次实习《技术设计书》3.中华人民共和国建设部标准《全球定位系统城市测量技术规程》。
4.国家测绘局颁布的《全球定位系统（GPS ）测量规范》（CH2001-92）。
城市各级GPS 控制网平均边长 表1（单位：km ）等级 C D E 一级 二级 平均距离 10～15 5～10 2～51 〈1城市各级GPS 控制网最弱边相对中误差 表2等级 固定误差a比例误差b最弱边相对中误差C 10 5 1/120000D 10 10 1/80000E 10 20 1/45000 一级 10 20 1/20000 二级 15201/10000表3：级别相邻点基线分量中误差 相邻点间平均距离 /km 水平分量 /mm 垂直分量 /mmB5 10 50 C 10 20 20 D 20 40 5 E20 40 3三、坐标系的选择中央子午线精度为111°，测区投影分带为6°带的第19带，3°带的第38带。
GPS网的无约束平差平面坐标系统选用WGS-84坐标系，高程采用85黄海国家高程基准。
横轴加常数500000m。
GPS的约束平差选择桂林本地的自建坐标系统和无大地水准模型的椭球，卫星星历采用广播星历。
