聚苯板外墙外保温系统验收及检验细则
建筑物外墙保温质量检验标准
建筑物外墙保温质量检验标准在建筑工程中，外墙保温工程对于节能和提高室内舒适度有着重要的作用。
然而，为了确保外墙保温工程的可靠性和持久性，对其质量进行检验是必不可少的。
本文将介绍建筑物外墙保温质量检验的标准和方法。
一、外墙保温材料质量检验标准在选用外墙保温材料前，首先需要进行质量检验。
下面是一些常见的外墙保温材料质量检验标准：1. 外墙保温板材料：外墙保温板材料应符合国家相关标准，如GB/T 17911-2013《挤塑聚苯板》和GB/T 10801-2002《挤塑聚苯乙烯泡沫塑料》等。
检验时需要注意板材的外观质量、尺寸和平整度等指标。
2. 外墙保温砂浆：外墙保温砂浆应符合GB/T 27951-2011《外墙保温用无机胶凝砂浆》和JG/T 244-2011《外墙保温岩棉砂浆》等标准。
检验时需要关注砂浆的抗拉强度、粘结强度和含水率等指标。
3. 外墙保温涂料：外墙保温涂料应符合GB/T 23446-2009《外墙外保温系统用聚合物涂料》等标准。
检验时需要关注涂料的耐候性、附着力和耐碱性等指标。
二、外墙保温施工质量检验标准外墙保温施工质量直接影响到保温层的效果和使用寿命。
下面是一些常见的外墙保温施工质量检验标准：1. 外墙保温板安装：外墙保温板安装需要符合JGJ 144-2012《外墙外保温系统施工及验收规范》等标准。
检验时需要关注板材的垂直度、间距和固定方式等指标。
2. 外墙保温砂浆施工：外墙保温砂浆施工需要符合GB 50428-2007《建筑外墙外保温系统施工与验收规范》等标准。
检验时需要关注砂浆的涂抹厚度、均匀性和密实度等指标。
3. 外墙保温涂料施工：外墙保温涂料施工需要符合GB/T 24495-2009《外墙保温装饰涂料施工与验收规范》等标准。
检验时需要关注涂料的厚度、涂刷均匀度和色差等指标。
三、外墙保温工程验收标准完成外墙保温工程后，需要进行验收以确保工程质量。
下面是一些常见的外墙保温工程验收标准：1. 外墙保温层厚度：外墙保温层的厚度应符合相关设计要求和规范规定。
聚苯板外墙外保温系统验收及检验细则

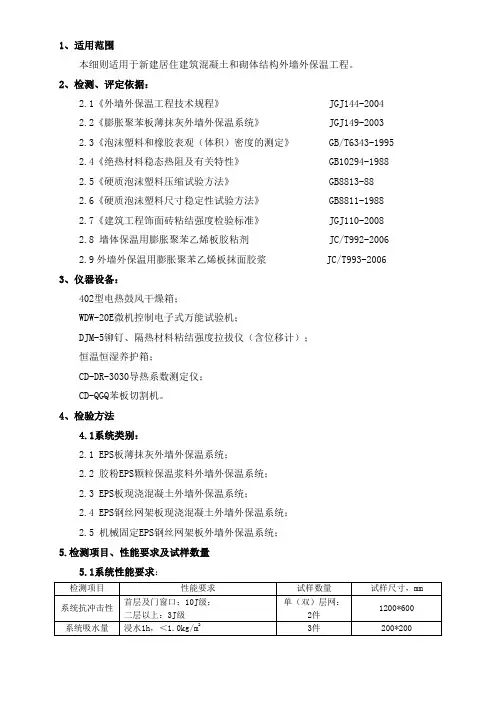

1、适用范围本细则适用于新建居住建筑混凝土和砌体结构外墙外保温工程。
2、检测、评定依据：2.1《外墙外保温工程技术规程》 JGJ144-20042.2《膨胀聚苯板薄抹灰外墙外保温系统》 JGJ149-20032.3《泡沫塑料和橡胶表观（体积）密度的测定》 GB/T6343-19952.4《绝热材料稳态热阻及有关特性》 GB10294-19882.5《硬质泡沫塑料压缩试验方法》 GB8813-882.6《硬质泡沫塑料尺寸稳定性试验方法》 GB8811-19882.7《建筑工程饰面砖粘结强度检验标准》 JGJ110-20082.8 墙体保温用膨胀聚苯乙烯板胶粘剂 JC/T992-20062.9外墙外保温用膨胀聚苯乙烯板抹面胶浆 JC/T993-20063、仪器设备：402型电热鼓风干燥箱；WDW-20E微机控制电子式万能试验机；DJM-5铆钉、隔热材料粘结强度拉拔仪（含位移计）；恒温恒湿养护箱；CD-DR-3030导热系数测定仪；CD-QGQ苯板切割机。
4、检验方法4.1系统类别：2.1 EPS板薄抹灰外墙外保温系统；2.2 胶粉EPS颗粒保温浆料外墙外保温系统；2.3 EPS板现浇混凝土外墙外保温系统；2.4 EPS钢丝网架板现浇混凝土外墙外保温系统；2.5 机械固定EPS钢丝网架板外墙外保温系统；5.检测项目、性能要求及试样数量5.1系统性能要求：针对不同类别的系统还应进行以下项目的检测：（1）EPS板薄抹灰外墙外保温系统：基层与胶粘剂的（现场）拉伸粘结强度：试样数量5处，尺寸现场制做3～4dm2（约20*20cm），胶粘剂厚度为5～8m，干燥后切割成100*100mm的尺寸。
粘结强度≥0.3MPa，并且粘结界面脱开面积不应大于50%。
（2）胶粉EPS颗粒保温浆料外墙外保温系统：a.（现场）抗拉强度：试样数量5处，（试样由基层+界面砂浆层+保温层+抹面层组成）切割成尺寸为100*100mm的试件，抗拉强度≥0.1MPa，并且破坏部位不得位于各层界面。
外墙保温施工验收规定
《建筑装饰装修工程质量验收规范》GB50210－2001《建筑节能工程施工质量验收规范》GB50411－2007《外墙外保温柔性耐水腻子》JG/T229－2007《耐碱玻璃纤维网格布》JC/T841-2007二术语2.1、XPS聚苯板（本工程为膨胀聚苯板、挤塑聚苯板）以聚苯乙烯树脂或其共聚物为主要成分，加入少量添加剂，通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料板材，通常称为XPS板2.2、聚合物砂浆由工厂预制的包括可再分散乳胶粉在内的干拌砂浆，到施工现场按说明书规定比例加水搅匀后使用。
2.3、胶粘剂专用于把聚苯板粘结到基层墙体上的聚合物粘结砂浆。
以水泥、聚合物可再分散粉末配以多种添加剂精制而成的聚合物增强水泥基预制干拌料。
2.4、锚固件把聚苯板固定于基层墙体的辅助联结件，一般用塑料和能防锈的金属制成。
2.5、玻纤网格布专指耐碱型玻璃纤维网格布，是埋入防护用的抹面砂浆内，用以提高外保温抹面砂浆强度和抗裂性的增强材料。
应采用经过耐碱树脂涂覆的抗碱玻璃纤维网格布。
2.6、防火隔离带一种水平或垂直设置在建筑外墙外保温系统中，具有一定宽度的建筑外墙外保温防火构造。
2.7、抹面层抹在保温层上，中间夹有增强网，保护保温层并起防裂、防水、抗冲击和防火作用的构造层。
三、一般规定3.1、保温层施工前，有甲方、监理、总承包单位、保温施工单位共同对基层的质量进行验收，基层的处理应符合《建筑装饰装修工程质量验收规范》(GB50210)中一般抹灰工程质量要求。
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
墙面平整度和垂直度。
用2m靠尺检查，最大偏差不大于5mm，超差部分应由总承包方修补平整，同时对外门窗洞口应进行验收，洞口尺寸、位置应符合设计要求和规范要求，伸出墙面的消防梯、水落管、各种进户管线和空调器等预埋件、连接件应安装完毕，并按外保温系统厚度留出问隙。
l l t h i ng si n4.2.2 挂基准线根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度。
外墙外保温验收细则
外墙外保温验收细则一、施工准备1、施工材料：粘结胶浆、标准耐碱玻纤网布、锚固件、伸缩缝料条、聚苯板（EPS）。
2、施工工具：2.1设备类：（1）手提式低速电动搅拌器（可用电锤代替），额定转速700~1000r/min。
（2）搅拌头：用Ф12的钢筋，长度为600mm，下部150mm处焊接器具用钢筋弯成半径为75mm的圆形叶片。
（3）安全设备：安全带、安全帽、安全网。
2.2工具类：（1）壁纸刀、手锯、剪刀、开槽器、打磨板、螺丝刀、木锤。
（2）皮尺、卷尺、2米靠尺、黑线、线坠、水平管、水平尺、绳子。
（3）塑料桶、灰浆托板、抹子、阴阳角抿子。
（4）砂纸、铁锤、打胶枪、橡胶手套、刷子。
3、施工准备：3.1 施工前认真学习图纸并与工程实体进行比对，及时检查现场和图纸的变更。
3.2 落实施工材料及施工工具库房。
4、施工条件：4.1按照GB50210-2001《建筑工程装饰装修施工质量验收规范》及JGJ144-2004《外墙外保温工程技术规程》进行施工操作。
普通抹灰标准检查基层墙体：立面的垂直度、表面的平整度、阴阳角的方正、分格条（缝）、直线度等项目的允许偏差均不得大于4mm。
4.2施工期间及完工后的24小时内，环境和基层表面温度均应高于5℃，风力不大于5级。
4.3严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施。
4.4夏季施工应做好防晒的措施，抹面层和饰面层应避免阳光直射。
二、施工程序：基层处理——弹线——调配制粘结胶浆——铺设保温板——安装锚固件——涂抹面层聚合物胶浆——铺设网布——涂抹面层聚合物胶浆——验收。
三、施工要点：1、基层处理：1.1基层的墙体应坚实平整，墙面应清洁，消除灰尘、油污、脱模剂的涂料，空鼓及风化物等影响粘结强度的杂物。
1.2用2米靠尺检查墙体的平整度，最大的偏差大于4mm时，应用1：3的水泥砂浆找平。
1.3若基层墙体不具备粘结条件可采用直接用锚固件固定的方法，固定件数量应视建筑物的高度及墙体性质决定。
建筑外墙外保温系统施工质量验收要点
建筑外墙外保温系统施工质量验收要点第一条本要点根据《外墙外保温工程技术规程》(JGJ144)、《膨胀聚苯板薄抹灰外墙外保温系统》（JG149）、《胶粉聚苯颗粒外墙外保温系统》(JG1 58) 、《建筑工程施工质量验收统一标准》(GB50300)等相关规范并结合本地实际情况编写。
第二条参与工程建设各方不得任意变更建筑节能施工图设计。
当确实需要变更时，应与设计单位洽商，办理设计变更手续。
当变更可能影响节能效果时，设计变更应获得原审查机构的审查同意。
第三条单位工程的施工组织设计应包括建筑节能工程施工内容。
建筑节能工程施工前，施工企业应编制建筑节能工程施工技术方案并经监理单位（建设单位）审批。
施工现场应对从事建筑节能工程施工作业的专业人员进行技术交底和必要的实际操作培训。
第四条外墙外保温工程施工前，应在现场采用相同材料和工艺制作样板件，经有关各方确认后方可进行施工。
第五条本要点所称的外墙外保温常用材料主要是指外墙外保温系统组成的各类材料。
外墙外保温常用检测分为型式检验和现场抽样复检。
所称的外墙外保温施工质量是指外墙外保温系统中各工序完成后的工程质量。
第六条材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收并应经监理工程师（建设单位代表）检查认可，形成相应的质量记录。
材料和设备应有产品合格证、中文说明书、出厂检验报告、有效期二年的型式检验报告，并必须现场抽样进行复试。
外墙外保温常用材料的型式检验项目及进场复检的项目见附件。
第七条外墙外保温工程应按附表进行检验批、分项、分部工程验收。
施工过程中应重点检查下列项目：（一）基层墙面必须清理干净，无油污及妨碍粘结的附着物，垂直度、平整度须满足规范要求，找平层与基层必须粘结牢固，无脱层、空鼓、裂缝；（二）保温板系统中板材粘贴面积及粘贴强度；（三）保温砂浆系统中的保温砂浆厚度及粘贴强度；（四）硬质泡沫聚氨酯保温系统中保温层的厚度；（五）固定锚栓件的规格、安装数量、抗拔强度，耐碱网格布的性能指标及热镀锌钢丝网网孔大小、丝径和镀锌层质量；（六）外墙面砖粘贴的粘贴强度；（七）当现场存在以下情况时应对外墙外保温保温系统完成后的现场进行保温墙体传热阻、自然条件下外墙内表面温度的检测。
外墙保温施工验收规定

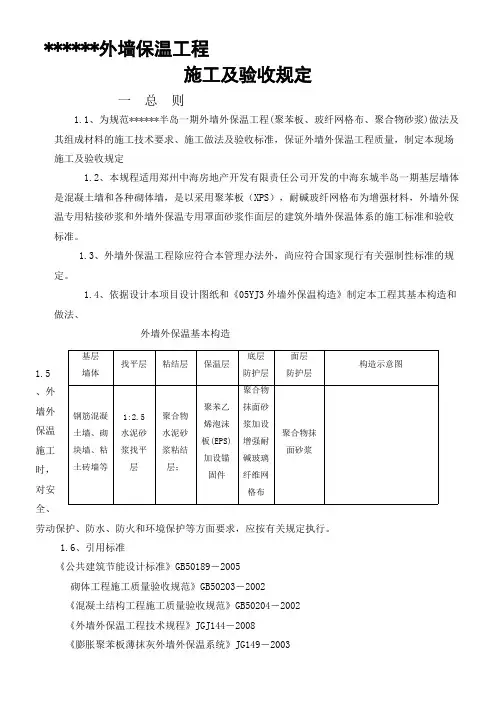

*＊＊＊＊＊外墙保温工程施工及验收规定一总则1。
1、为规范＊*＊＊＊＊半岛一期外墙外保温工程(聚苯板、玻纤网格布、聚合物砂浆)做法及其组成材料的施工技术要求、施工做法及验收标准，保证外墙外保温工程质量,制定本现场施工及验收规定1.2、本规程适用郑州中海房地产开发有限责任公司开发的中海东城半岛一期基层墙体是混凝土墙和各种砌体墙，是以采用聚苯板（XPS），耐碱玻纤网格布为增强材料,外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准.1.3、外墙外保温工程除应符合本管理办法外，尚应符合国家现行有关强制性标准的规定.1。
4、依据设计本项目设计图纸和《05YJ3外墙外保温构造》制定本工程其基本构造和做法、外墙外保温基本构造面要求,应按有关规定执行。
1。
6、引用标准《公共建筑节能设计标准》GB50189－2005砌体工程施工质量验收规范》GB50203－2002《混凝土结构工程施工质量验收规范》GB50204－2002《外墙外保温工程技术规程》JGJ144－2008《膨胀聚苯板薄抹灰外墙外保温系统》JG149－2003《建筑装饰装修工程质量验收规范》GB50210－2001《建筑节能工程施工质量验收规范》GB50411－2007《外墙外保温柔性耐水腻子》JG/T229－2007《耐碱玻璃纤维网格布》JC/T841—2007二术语2.1、XPS聚苯板（本工程为膨胀聚苯板、挤塑聚苯板）以聚苯乙烯树脂或其共聚物为主要成分，加入少量添加剂,通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料板材，通常称为XPS板2。
2、聚合物砂浆由工厂预制的包括可再分散乳胶粉在内的干拌砂浆，到施工现场按说明书规定比例加水搅匀后使用.2。
3、胶粘剂专用于把聚苯板粘结到基层墙体上的聚合物粘结砂浆。
以水泥、聚合物可再分散粉末配以多种添加剂精制而成的聚合物增强水泥基预制干拌料。
2.4、锚固件把聚苯板固定于基层墙体的辅助联结件，一般用塑料和能防锈的金属制成.2。
外墙外保温和饰面验收标准详
东方尚城项目外墙保温、饰面工程验收标准及细部做法一、材料：1、外墙保温材料为EPS （聚苯板）板要求：60mm厚.密度20kg/m3。
出厂前在自然条件下陈化42天.60℃蒸汽中陈化5天其主要性能指标及及其允许偏差应合乎下列要求：2、聚合物粘结砂浆其性能指标符合下列要求:3、聚合物抹面砂浆其性能指标符合下列要求:4、耐碱玻纤网格布其性能指标符合下列要求:5、锚固件其性能指标符合下列要求:6、外墙涂料验收标准：涂刷或者喷涂均匀.无掉粉、漏涂、露底、流坠；表面无鼓泡.脱皮、斑纹等现象。
原材料的颜色、场名、批次、生产日期、出厂证明、产品合格证、质量检验单是否合格和符合要求.要求色泽一致、无色差。
7、对于辅助材料砂要严格筛选.砂的质地必须坚硬.洁净.使用前必须筛选. 不得含有土、杂草、树根、碱质及其有害化学杂志.施工用水必须进行有关检查. 并出具相关报告水质清洁、酸类碱类等有害化学成分达到使用标准。
对于进场材料和设备的外观质量和规格、型号、技术参数及质量证明文件核查并验收。
并按照建筑节能材料与设备国家有关规定.对于材料和设备现场抽样复验.复验为见证取样送检。
监理工程师和建设单位代表见证下抽样现场检验或送至有见证检查资质机构检测，合格后方可使用。
二、外墙保温施工过程中各工序的要求、注意事项和相关规定：外保温基层处理：1、外墙面水泥砂浆找平：厚度在5 —8mm。
（用2m的靠尺和托线板检查.平整度和垂直度最大偏差不超过4mm。
用大杠刮平、找直再用木刷刷毛。
外墙大角处的方正用直角检查尺最大偏差不超过4mm。
）待表面无水时用软毛刷蘸水沿垂直于地面同一个方向.轻刷一遍.保证面层会颜色一致.避免和减少收缩裂缝。
2、门窗安装工程已完成。
3、安装好外墙面预埋件.如雨水管卡. 空调外机埋件等。
外保温施工过程：1、弹线控制、挂基准线：在外墙面门窗洞口、变形缝等处弹出水平垂直控制线。
在建筑外墙大角处及必要处挂垂基准钢线.每个楼层适当位置挂水平线控制EPS板的垂直度和平整度。
外墙外保温工程质量监理细则
外墙外保温工程质量监理要点（一）膨胀聚苯板（EPS）薄抹灰外墙外保温系统国家现行外墙外保温的做法有许多种，在《外墙外保温建筑构造（一）》（02J121-1）就有7种之多，在《外墙外保温工程技术规程》（JGJ144-2004）中归纳为5类，而夏热冬冷地区主要应用了三种做法：膨胀聚苯板（EPS）薄抹灰外墙外保温系统、挤塑聚苯板（XPS）薄抹灰外墙外保温系统、胶粉聚苯颗粒外墙外保温系统。
故监理细则针对这三种做法分别编制。
一、施工前期工作质量监理要点1、施工图核查。
设计文件应明确节能保温工程的具体要求和节点构造，并对特殊部位提出相应处理措施，（或选用现行施工图集）。
2、工程变更须经设计同意签认，总监理工程师审查签认，方可实施。
3、审查保温工程施工单位。
应具备相应的施工资质；施工管理人员应按规定取得岗位证书；施工人员应经专业培训，并通过考核。
4、施工方案审查。
在节能保温工程施工前，施工应编制具体的施工方案（含安全技术措施，冬、雨季施工措施），经工程项目的总监理工程师和有关部门专项审查通过后方可采用。
5、开工申请审查。
开工前主体结构墙已经验收合格，变形稳定；保温系统构配件、原材料已验收合格；施工方案已审批通过；施工样板经有关各方确认。
二、材料质量监理要点1、节能保温工程所用材料、产品，应符合施工图设计要求和国家有关标准的规定。
2、所用材料应有质量合格证、产品相关性能检验报告；材料进场应按《建筑节能工程施工验收规范》（国家标准）规定项目的复检。
有：(1)保温板材的导热系数，材料密度、压缩强度、阻燃性；粘结材料的粘结强度；增强网的力学性能、抗腐蚀性能；其他设计或合同约定的项目。
(2)规定复验项目中应有≥30%为见证取样送检。
3、膨胀聚苯板（EPS）外保温系统各组成材料及系统的技术性能应符合JGJ149-2003的要求。
出厂前应经过陈化42d，不应堆放在露天，密度不得小于18kg/m3。
（饰面层为面砖时，不应小于25kg/m3）4、胶粘剂应符合质量要求，严格按产品说明配制，拉伸粘结强度：与水泥砂浆≥0.6MPa 与保温层≥0.1MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、适用范围本细则适用于新建居住建筑混凝土和砌体结构外墙外保温工程。
2、检测、评定依据：2.1《外墙外保温工程技术规程》 JGJ144-20042.2《膨胀聚苯板薄抹灰外墙外保温系统》 JGJ149-20032.3《泡沫塑料和橡胶表观（体积）密度的测定》 GB/T6343-19952.4《绝热材料稳态热阻及有关特性》 GB10294-19882.5《硬质泡沫塑料压缩试验方法》 GB8813-882.6《硬质泡沫塑料尺寸稳定性试验方法》 GB8811-19882.7《建筑工程饰面砖粘结强度检验标准》 JGJ110-20082.8 墙体保温用膨胀聚苯乙烯板胶粘剂 JC/T992-20062.9外墙外保温用膨胀聚苯乙烯板抹面胶浆 JC/T993-20063、仪器设备：402型电热鼓风干燥箱；WDW-20E微机控制电子式万能试验机；DJM-5铆钉、隔热材料粘结强度拉拔仪（含位移计）；恒温恒湿养护箱；CD-DR-3030导热系数测定仪；CD-QGQ苯板切割机。
4、检验方法4.1系统类别：2.1 EPS板薄抹灰外墙外保温系统；2.2 胶粉EPS颗粒保温浆料外墙外保温系统；2.3 EPS板现浇混凝土外墙外保温系统；2.4 EPS钢丝网架板现浇混凝土外墙外保温系统；2.5 机械固定EPS钢丝网架板外墙外保温系统；5.检测项目、性能要求及试样数量5.1系统性能要求：针对不同类别的系统还应进行以下项目的检测：（1）EPS板薄抹灰外墙外保温系统：基层与胶粘剂的（现场）拉伸粘结强度：试样数量5处，尺寸现场制做3～4dm2（约20*20cm），胶粘剂厚度为5～8m，干燥后切割成100*100mm的尺寸。
粘结强度≥0.3MPa，并且粘结界面脱开面积不应大于50%。
（2）胶粉EPS颗粒保温浆料外墙外保温系统：a.（现场）抗拉强度：试样数量5处，（试样由基层+界面砂浆层+保温层+抹面层组成）切割成尺寸为100*100mm的试件，抗拉强度≥0.1MPa，并且破坏部位不得位于各层界面。
b.（现场取样）干密度：胶粉EPS颗粒保温浆料干密度不应大于250kg/m3，并且不应小于180 kg/m3。
c. （现场）保温层厚度：应符合设计要求，不得有负偏差。
（3）EPS板现浇混凝土外墙外保温系统：（无网现浇系统）（现场）拉伸粘结强度：试样数量9点，试样尺寸100*100mm，现场粘结强度≥0.1MPa，并且破坏部位应位于EPS板内。
（4）机械固定EPS钢丝网架板外墙外保温系统：单个锚栓拔出力：试样数量10件，应符合设计要求。
（5）.系统抗冲结性能(现场)：选取冲击点10个,根据抹面层和饰面层性能的不同而选取冲击点,且不要选在局部增强区域和玻纤网搭接部位。
建筑物首层墙面能以及门窗口等易受碰撞部位:10J级；建筑物二层以上墙面等不易受碰撞部位:3J级。
（6）胶粘剂a.胶粘剂与水泥砂浆的拉伸粘结强度：试样数量5个，试样尺寸70 mm×70 mm ×25 mm，40 mm×40 mm ×20 mm。
在干燥状态下不得小于0.6MPa,浸水状态48h不得小于0.4MPa。
b. 胶粘剂与EPS板的拉伸粘结强度：试样数量5个，试样尺寸100*100*50mm。
在干燥状态和浸水48h后均不得小于0.1 MPa,并且破坏部位应位于EPS板内。
（7）玻纤网a.玻纤网耐碱拉伸断裂强力：试样数量经向和纬向各20片，试样尺寸300*50mm。
玻纤网经向和纬向耐碱拉伸断裂强力均不得小于750N/50㎜。
b.玻纤网耐碱断裂强力保留率：试样数量经向和纬向各20片，试样尺300*50mm。
玻纤网耐碱断裂强力保留率均不得小于50%。
5.2保温系统组成材料的性能要求6.试样制备、养护和状态：6.1 试样应按照生产厂家说明书规定的系统构造和施工方法进行制备。
材料试样应按产品说明书规定进行配制。
6.2 试样养护和状态调节环境条件应为:温度10-25℃,相对湿度不应低于50%。
6.3 试样养护时间应为28d。
7.试验方法：7.1 抗冲击性JGJ144-2004附录A.57.1.1试样由保温层和保护层构成。
试样尺寸不应小于1200㎜×600㎜,保温层厚度不应小于50㎜,玻纤网不得有搭接缝。
试样分为单层网试样和双层网试样。
单层网试样抹面层应铺一层玻纤网,双层网试样抹面层中应铺一层玻纤网和一层加强网。
试样数量:（1）单层网试样:2件,每件分别用于3J级和10J级冲击试验。
（2）双层网试样:2件,每件分别用于3J级和10J级冲击试验。
7.1.2 试验可采用摆动冲击或竖直自由落体冲击方法.摆动冲击方法可直接经过耐候性试验的试验墙体.竖直自由落体冲击方法可直接冲击经过耐候性试验的试验墙体。
竖直自由落体冲击方法按下列步骤进行试验:（1）将试样保护层向上平放于光滑的刚性底板上,使试样紧贴底板。
（2）试样分为3J和10J两级,每级试验冲击10个点。
3J级冲击试验使用质量500g的钢球,在距离试样上表面0.61高度自由降落冲击试样。
10J级冲击试验使用质量为1000g的钢球,在距离试样上表面1.02高度自由降落冲击试样。
冲击点应离开试样边缘至少100㎜,冲击点间距不得少于100㎜。
以冲击点及其周围开裂作为破坏判定标准。
7.1.3 结果判定时,10J级试验10个冲击点中破坏点不超过4个时,判定为10J级。
10J级试验10个冲击点中破坏点超过4个,3J级试验10个冲击点中破坏点不超过4个时,判定为3J 级。
7.2 系统吸水量JGJ144-2004附录A.67.2.1 试样制备应符合下列规定:一种由保温层和抹面层构成,另一种由保温层和保护层构成。
7.2.2 试样尺寸为200㎜×200㎜,保温层厚度为50㎜,抹面层和饰面层厚度应符合受检外保温系统构造规定。
每种试样数量各为3件。
试样周边涂密封材料密封。
7.2.3 试验步骤应符合下列规定:（1）测量试样面积A；（2）称量试样初始重量m0；（3）使试样抹面层或保护层朝下浸入水中并使表面完全湿润。
分别浸泡1h和24h后取出,在1min内擦去表面水分，称量吸水后的重量m 。
7.2.4 系统吸水量应按下式进行计算；）/AM = （m-m式中：M —系统吸水量，㎏/㎡；m —试样吸水后的重量，㎏；m0—试样初始重量，㎏；A —试样面积，㎡；7.2.5 试验结果以3个试验数据的算术平均值表示。
7.3 系统耐冻融性能JGJ144-2004附录A.47.3.1 当采用以纯聚合物为粘结基料的材料做饰面涂层时,应对以下两种试样进行试验:（1）由保温层和抹面层构成(不包含饰面层)的试样；（2）由保温层和保护层构成(包含饰面层)的试样；当饰面层材料不是以纯聚合物为粘结基料的材料时,试样应包含饰面层。
如果不只使用一种饰面材料,应按不同种类的饰面材料分别制样。
如果仅颗粒大小不同,可视为同种类材料。
试样尺寸为500㎜×500㎜。
试样数量为3件。
7.3.2.试验步骤应符合下列规定:（1）冻融循环30次,每次24h。
在(20±2)℃试样浸泡8h。
试样浸入水中时，应使抹面层或保护层朝下,使抹面层浸入水中,并排除试样表面气泡；在(－20±2)℃冰箱中冷冻16h。
试验期间如需中断试验，试样应置入冰箱内在(－20±2)℃下存放。
（2）结果与判定：每3次循环后观察试样是否出现裂缝、空鼓、脱落等情况，并做记录。
（3）试验结束后，状态调节7d，按6.9.2规定检验拉伸粘结强度。
7.4 EPS板密度 GB/T6343-1995胶粉EPS颗粒保温浆料干密度：（70℃恒重）7.4.1试样尺寸(100±1)㎜×(100±1)㎜×原厚或（50±1）㎜，试样数量为硬质5个，半硬质或软质材料3个。
7.4.2状态调节：材料制成后，应至少放置72h，才能进行测试。
试样应在下列任一种环境中至少进行16h的状态调节。
a.温度23±2℃，相对湿度50±5%；b.温度27±2℃，相对湿度65±5%；c.干燥器中，23±2℃或27±2℃。
6.4.3试验步骤：a.按GB6342的规定测量试样的尺寸：测量的位置取决于试样的形状和尺寸，但测量至少5点,为了得到一个可靠的平均值,测量点尽可能分散些。
取每一点上三个读数的中值,并用5个或5个以上的中值计算平均值。
用游标卡尺测量时，应逐步地将游标卡尺预先调节至较小的尺寸，并将其测量面对准试样，当游标卡尺的测量面恰好接触试样表面而不压缩或损伤试样时，调节完成，读数修约至0.2mm；用金属直尺或金属卷尺测量时，不应使材料变形或损伤，读数修约至1mm；b.称重试样，精确到0.5%；c.计算：表观（体积）密度，取其平均值，并精确到0.1㎏/m3；=m/v×106（1）ρa式中：ρa —表观（体积）密度，㎏/m3；M —试样的质量，g；V —试样的体积，㎜3密度低于30kg/m3的闭孔泡沫材料的表观密度应用式（2）计算：ρ=（m+m a）/v×106（2）a式中：ρa —表观(体积)密度, kg/m3M —试样的质量g；m a —排出空气的质量,g；v —试样的体积mm3注:m a指在常压和一定温度时的空气密度(g/mm3)乘以试样体积(mm3)。
空气密度:压力101 325Pa(760mmHg)温度23℃ 1.220×10-6g/mm3温度27℃ 1.1955×10-6g/mm3标准偏差估计值S由（3）计算，并取二位有效数字。
S= ∑X2-n X 2n-1式中：S —标准偏差估计值X —单个测试值X —一组试样的算术平均值N —测定个数7.4.4 结果判定：以3个（5个）试件表观密度的平均值表示，并计算标准偏差估计值，对密度低于30kg/m3的闭孔泡沫材料，测其表观密度要考虑修正值，并详述试验时的环境温度、压力和相对湿度。
7.5导热系数：GB10294-19887.5.1按GB/T10294规定进行。
试样数量2个。
传热过程根试件的温差有关，应按照测定目的选择温差：a.按照材料产品标准中要求；b.按被测量试件或样品的使用条件（委托要求）；c.确定温度与热性质之间的关系时，温差尽可能小（5～10K）；d.当要求试件内的传质减到最小时，按测定温差所需的准确度选择最低的温差。
7.5.2设备温度要求：测量仪表的灵敏度和准确度应不低于温差的±0.2%，加热功率测量的误差应小于±0.1%。
7.5.3厚度的测量：准确度应优于±0.5%。
由于热膨胀和板的压力，试件的厚度可能变化，建议在装置里、在实际的测定温度和压力下测量试件厚度。
