工厂供电习题及答案
工厂供电试题及答案
工厂供电试题及答案一、选择题1. 工厂供电系统中，以下哪项不是主要的供电方式？A. 单相供电B. 三相三线制供电C. 三相四线制供电D. 直流供电答案：D2. 在工厂供电系统中，以下哪种设备主要用于电能的分配？A. 变压器B. 断路器C. 配电柜D. 电动机答案：C3. 工厂供电系统中，为了提高功率因数，通常采用哪种设备？A. 电容器B. 电感器C. 电阻器D. 二极管答案：A二、填空题4. 工厂供电系统的设计应遵循___________、___________、___________的原则。
答案：安全、可靠、经济5. 工厂供电系统的电压等级通常包括___________、___________和___________。
答案：高压、中压、低压6. 工厂供电系统中，短路是指电路中___________之间的意外连接。
答案：两个或多个导体三、简答题7. 简述工厂供电系统中无功功率和有功功率的区别。
答案：有功功率是指在电路中实际做功的功率，它与电路中的电流和电压的乘积成正比，并且与电流和电压之间的相位差有关。
无功功率则是由于电路中存在电感或电容元件，导致电流和电压之间存在相位差而产生的功率，它不做实际功，但在交流电路中是必要的，因为它提供了磁场能量的存储。
8. 描述工厂供电系统中过载保护和短路保护的作用。
答案：过载保护的作用是在电路中的负载超过设计值时，防止电动机或电气设备因长时间过载而损坏。
短路保护则是在电路发生短路时，迅速切断电源，以防止设备损坏和可能引起的火灾。
四、计算题9. 假设一个工厂供电系统，已知变压器的额定容量为500kVA，变压器的效率为0.9，求变压器的输出有功功率。
答案：变压器的输出有功功率 = 额定容量× 效率= 500kVA × 0.9 = 450kW10. 一个工厂供电系统在最大负荷时的电流为800A，如果供电线路的电阻为0.5Ω，求线路上的最大电压降。
答案：线路上的最大电压降 = 电流× 电阻= 800A × 0.5Ω = 400V五、论述题11. 论述工厂供电系统在设计时需要考虑的主要因素。
工厂供电(第3版)-刘介才(课后习题集详细答案解析).docx
.*《工厂供电》第三版刘介才主编课后习题解答2014 年 8 月.*第一章习题解答1-1试确定图1-25 所示供电系统中的变压器T1 和线路 WL1、 WL2的额定电压？图 1-25习题 1-1 的供电系统解： 1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5 ｋＶ。
变压器Ｔ1 的二次侧额定电压应比线路ＷＬ 1 末端变压器Ｔ 2 的一次额定电压高10％，即为 242ｋＶ。
因此变压器Ｔ 1 的额定电压应为10.5 ／ 242ｋ V。
2.线路ＷＬ 1的额定电压：应与变压器Ｔ 2 的一次额定电压相同，即为220ｋ V。
3.线路ＷＬ 2的额定电压：应为 35ｋ V，因为变压器Ｔ 2 二次侧额定电压为38.5 ｋ V，正好比 35ｋ V 高 10％。
1-2试确定图1-26 所示供电系统中的发电机和各变压器的额定电压？图1-26 习题 1-2 的供电系统解： 1. 发电机Ｇ的额定电压应比6ｋ V 线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3 ｋ V。
2.变压器Ｔ 1 的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋ V。
Ｔ 1 的二次额定电压应比220/380V 线路额定电压高10％，因此其二次额定电压应为0.4 ｋ V。
因此变压器Ｔ 1 的额定电压应为6／0.4 ｋ V。
3.变压器Ｔ 2 的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为 6.3 ｋ V。
Ｔ 2 的二次额定电压应比110ｋ V 电网电压高10％，即其二次额定电压应为 121ｋ V。
因此变压器Ｔ 2 的额定电压应为 6.3 ／ 121ｋ V。
4. 变压器Ｔ 3 的额定电压：其一次额定电压应与110ｋ V 线路的额定电压相同，即其一次额定电压应为110ｋ V。
Ｔ 3 的二次额定电压应比10k Ｖ电压高10％，即其二次额定电压应为11ｋ V。
因此变压器Ｔ 3 的额定电压应为110／ 11ｋ V。

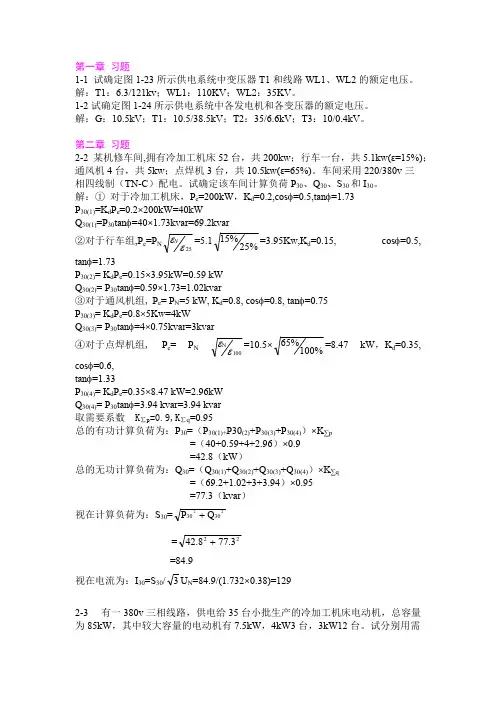

(完整版)工厂供电_第四版课后习题习题答案
第一章 习题1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
解：T1：6.3/121kv ；WL1：110KV ；WL 2：35KV 。
1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。
解：G ：10.5kV ；T1：10.5/38.5kV ；T2：35/6.6kV ；T3：10/0.4kV 。
第二章 习题2-2 某机修车间,拥有冷加工机床52台，共200kw ；行车一台，共5.1kw(ε=15%)；通风机4台，共5kw ；点焊机3台，共10.5kw(ε=65%)。
车间采用220/380v 三相四线制（TN-C ）配电。
试确定该车间计算负荷P 30、Q 30、S 30和I 30。
解：① 对于冷加工机床，P e =200kW ，K d =0.2,cos φ=0.5,tan φ=1.73P 30(1)=K d P e =0.2×200kW=40kWQ 30(1)=P 30tan φ=40×1.73kvar=69.2kvar②对于行车组,P e =P N =5.1=3.95Kw,K d =0.15,cos φ=0.5,25εεN%25%15tan φ=1.73P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan φ=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0.8, cos φ=0.8, tan φ=0.75P 30(3)= K d P e =0.8×5Kw=4kWQ 30(3)= P 30tan φ=4×0.75kvar=3kvar④对于点焊机组, P e = P N=10.5×=8.47 kW ，K d =0.35,100Nεε%100%65cos φ=0.6,tan φ=1.33P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan φ=3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95总的有功计算负荷为：P 30=（P 30(1)+P30(2)+P 30(3)+P 30(4)）×K ∑p =（40+0.59+4+2.96）×0.9 =42.8（kW ）总的无功计算负荷为：Q 30=（Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4)）×K ∑q =（69.2+1.02+3+3.94）×0.95 =77.3（kvar ）视在计算负荷为：S 30=223030Q P +=223.778.42+=84.9视在电流为：I 30=S 30/U N =84.9/(1.732×0.38)=12932-3 有一380v 三相线路，供电给35台小批生产的冷加工机床电动机，总容量为85kW ，其中较大容量的电动机有7.5kW ，4kW3台，3kW12台。
工厂供电试题及答案
工厂供电试题及答案一、单选题1. 工厂供电方式是指将电力由电力公司传递给工厂的方式。
以下哪种供电方式是最常见的？A. 直供电B. 变压器供电C. 发电厂供电D. 逆变器供电答案：A. 直供电解析：直供电是指电力公司直接将电力传递给工厂，是最常见和常用的供电方式。
2. 工厂供电的电压等级一般是多少？A. 220VB. 380VC. 110VD. 480V答案：B. 380V解析：工厂供电的电压等级一般为380V，适用于大多数工业设备和电器的运行。
3. 工厂供电的电流是由哪个参数决定的？A. 电压B. 功率C. 频率D. 电阻答案：B. 功率解析：工厂供电的电流大小与工厂设备的功率有关，功率越大，所需电流越大。
4. 下面哪些设备需要三相供电？A. 空调B. 电动机C. 电视机D. 电脑答案：B. 电动机解析：电动机通常需要三相供电，以满足其起动和运行所需的功率。
二、填空题1. 工厂供电的主要方式为______供电。
答案：直供电2. 工厂供电的电流大小与工厂设备的______有关。
答案：功率3. 工厂供电的电压等级一般为______V。
答案：3804. 三相供电主要用于驱动______。
答案：电动机三、简答题1. 请简述工厂供电的安全措施。
答案：工厂供电的安全措施包括以下几点：- 进行电气装置的绝缘和接地，确保电流正常流动，避免电击事故的发生。
- 安装漏电保护器，及时检测和切断漏电情况，防止漏电造成的人身伤害和火灾。
- 定期对电气设备进行维护和检修，确保其正常运行和安全可靠。
- 进行定期巡检和安全培训，提高员工的安全意识，减少事故的发生。
2. 请简述工厂供电的节能措施。
答案：工厂供电的节能措施包括以下几点：- 对电气设备进行能效评估，选择高效节能的设备和系统。
- 进行定期的设备维护和保养，减少设备的能耗。
- 合理安排生产计划，避免低效的重复生产和停机时间过长。
- 进行用电监测和统计，全面了解用电情况，发现和解决能耗高的问题。
工厂供电习题答案(完整版)
第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
工厂供电考试题与答案
工厂供电1.1 电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。
（对）2.电力系统由发、变、输、配、用五部分组成。
（对）3.变电，包括升压变电、降压变电。
（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
（对）5.电网由电力线路、变配所组成。
（对）6.电力线路按其架设方法可分为架空线路和电缆线路。
（对）7.变配所是配电所的别称。
（错）8.配电所是改变电压的地方。
（错）9.变电所是分配电能的地方。
（错）10.电能最大的用户是同步电动机。
（错）1.2 电力系统的额定电压（11-20）11电能的质量指标有：A．电压B．频率C．电流D．功率【答案：A，B】12电网额定电压是指线路的额定电压。
（对）13负载的额定电压与线路的额定电压不同。
（错）14发电机的额定电压比线路的额定电压高出（）A．1%B．3%C．5%D．10%【答案：C】15变压器原边接线路时额定电压与线路额定电压不同。
（错）16变压器原边接发电机时额定电压与发电机的不同。
（错）17变压器副边接负载时额定电压比负载的高出A．1%B．3%C．5%D．10%【答案：C】18. 变压器副边接线路时额定电压比线路的高出A．1%B．3%C．5%D．10%【答案：D】19 线路的额定电压是指线路首端、末端的平均电压。
（对）20 同一电压线路一般允许的电压偏差是±10%。
（错）1.3 电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。
（对）22中点接地系统的可靠性较好。
（错）23中点不接地系统的经济性较差。
（对）24中性点不接地系统包括中点不接地、中点经阻抗接地两种。
（对）25小电流接地方式包括中点不接地一种。
（错）26大电流接地方式包括中点接地一种。
（对）27中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。
（对）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。
工厂供电方式试题及答案
工厂供电方式试题及答案一、选择题（每题2分，共20分）1. 工厂供电方式中，以下哪种不是常见的供电方式？A. 单相供电B. 三相供电C. 直流供电D. 交流供电答案：C2. 在工厂供电系统中，通常采用的电压等级是：A. 220VB. 380VC. 10kVD. 100kV答案：C3. 工厂供电系统中，以下哪种设备用于保护电路？A. 变压器B. 断路器C. 电容器D. 电感器答案：B4. 工厂供电系统中，以下哪种设备用于改变电压？A. 断路器B. 变压器C. 电容器D. 电感器答案：B5. 工厂供电系统中，以下哪种设备用于减少电压波动？A. 断路器B. 稳压器C. 电容器D. 电感器答案：C6. 工厂供电方式中，以下哪种方式可以提高供电的可靠性？A. 单回路供电B. 双回路供电C. 单相供电D. 三相供电答案：B7. 在工厂供电系统中，以下哪种设备用于限制电流？A. 变压器B. 断路器C. 电容器D. 电感器答案：D8. 工厂供电系统中，以下哪种设备用于改善功率因数？A. 变压器B. 断路器C. 电容器D. 电感器答案：C9. 工厂供电方式中，以下哪种方式可以减少线路损耗？A. 增加线路长度B. 减少线路长度C. 增加线路截面积D. 减少线路截面积答案：C10. 在工厂供电系统中，以下哪种设备用于隔离电源？A. 变压器B. 断路器C. 电容器D. 电感器答案：B二、填空题（每题2分，共20分）1. 工厂供电系统中，电压等级一般为______。
答案：10kV2. 工厂供电系统中，常用的保护设备是______。
答案：断路器3. 工厂供电系统中，用于改变电压的设备是______。
答案：变压器4. 工厂供电系统中，用于减少电压波动的设备是______。
答案：电容器5. 工厂供电方式中，提高供电可靠性的方式是______。
答案：双回路供电6. 工厂供电系统中，用于限制电流的设备是______。
答案：电感器7. 工厂供电系统中，用于改善功率因数的设备是______。
工厂供电习题及参考答案
《工厂供电》复习题一、填空题1.电力系统是由、和组成的统一整体。
2.电力负荷按对供电可靠性的要求分为、、三类，其中最重要的负荷是应由供电。
3.高压断路器在系统中所担负的任务是：1）；2）。
4.电流互感器一次线圈于一次电路内，二次线圈与测量仪表或继电器的电流线圈。
其工作时，二次回路接近于状态。
5.一套完整的防（直击）雷装置包括：，、三部分，三者缺一不可。
6.低压配电线路常用的接线方式有、、。
7.保护接地的作用是。
8.电力网是电力系统的中间环节，它包括和。
9.衡量电能质量的主要指标是、、。
10.低压配电TN系统按中性线（N线）和保护线（PE线）是合用还是分开，分为三种系统。
如果N线和PE线全部合用，此系统为系统；如果N线和PE线全部分开，此系统为系统；如果N线和PE线部分合用，部分分开，则此系统为系统。
11.电气设备动稳定性是指：电气设备在短路时具有的能力。
12.高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替使用，由高压负荷开关负责，高压熔断器负责。
13.高压断路器在电路中的作用是：在正常负荷下，在线路发生短路故障下，通过作用将线路。
14.接闪器分，避雷线、等类型。
15.雷电过电压的形式包括: ; ;.16.型号YJV-1000-3*50的含义是：的电缆。
17.电力系统中变电所的任务（功能）是___ ___、和电能。
18.电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为3类。
一类负荷应由___ ___供电；二类负荷应由_____ _________供电。
19.开关电器触头分断产生电弧的起因是_____ 和 ___ __，维持电弧稳定燃烧的主要因素是__________，但形成电弧的重要因素是_____ ______。
20.电流互感器一次线圈于一次电路内。
其工作时，二次回路接近于___状态。
21.熔断器主要由和组成。
22.一套完整的防（直击）雷装置包括：，、三部分，三者缺一不可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电习题及答案
1、 某220/380V 的TN-C 线路，如下图所示。
线路拟采用BX-500型铜芯橡皮绝缘线户内明敷，环境温度为30℃,允许电压损耗为5%。
试选择该线路的导线截面。
解：（1）线路的等效变换
将图a 所示带均匀分布负荷的线路，等效变换为图b 所示集中负荷的线路。
,75.0
1=故var 1575.0201k kW q =⨯=。
,75.0tan ,8.0cos ,22==ϕϕkW
kW
var k
A kV A ⋅=50 A kV A kV U S
I N 7638.03503=⨯⋅==
查附录表19-1，得BX-500型导线210mm A =在30℃明敷时的A I A I al 7677=>=。
因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1×10导线作PEN 线。
（3）校验机械强度
查附录表15，室内明敷铜芯线最小截面为12
m m ，以上所选导线满足机械强度要求。
（4）校验电压损耗
查附录表6，BX-500-1×10导线的电阻km R /19.20Ω=，电抗（线距按150mm 计）km X /31.00Ω=。
线路的电压损耗为
[]N U X L q L q R L p L p U /)()(022*******+++=∆
=[]31.0)055.01504.015(19.2)055.02004.020(⨯⨯+⨯+⨯⨯+⨯/0.38
V 12=
%5%%2.3380/12100/100%=∆<=⨯=∆=∆al N U V V U U U
所选BX-500-1×10型铜芯橡皮绝缘线满足允许电压损耗要求。
2、什么是最大运行方式和最小运行方式确定保护最大、最小运行方式时应考虑哪些因素？
答：最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。
最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。
一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。
继电保护中最大和最小运行方式下主要是考虑系统阻抗变化对电流型保护整定值的影响，其中重点为过电流分段保护的影响。
过电流分段保护注意如下：
最大运行方式下，本线路 I 段保护范围应大于线路全长的50%。
最小运行方式下，本线路 I 段保护范围应不小于线路全长的15%。
最大运行方式下，本线路 II 段保护范围应尽量不大于下一线路的在最小运行方式下的 I 段保护范围，以免本线路 II 段保护与下一线路的 II 段保护冲突
3、继电保护中功率方向继电器的作用、优点及其所反应的量的实质是什么？
答：功率方向继电器用于电力系统方向保护线路中，作为方向判别元件。
当输入量（如电压、电流、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量继电器及非电气量继电器两大类。
具有体积小、动作快、工作稳定、使用寿命长等优点。
4、复合电压启动过流保护的灵敏系数比一般过流保护高？
答：一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
5、简述TCR 、TSC 、SVG 的基本功能？
答：TCR 是由电抗器及晶闸管等构成，与系统并联并从系统吸收无功功率的静止无功装置，通过控制晶闸管的导通角使其等效感抗连续变化。
TCR 的作用就像一个可变电纳，改变触发角就可以改变电纳值，因为所加的交流电压是恒定的，改变电纳值就可以改变基波电流，从而导致电抗器吸收无功功率的变化。
但是，当触发角超过90。
以后，电流变为非正弦的，随之就产生谐波。
如果两个晶闸管在正半波和负半波对称触发，就只会产生奇次谐波。
TSC 是由电容器及晶闸管等构成，与系统并联并向系统供应无功功率的静止无功补偿装置，通过晶闸管的开通或关断使其等效容抗成级差式变化。
TSC 采用整数半周控制，根据电网的无功功率需求来投切电容器，运行时不产生谐波而且损耗小。
SVG 将自换相桥式变流电路通过电抗器或者直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。
6、在实现由线路入侵雷电冲击波的保护时，为什么避雷器必须尽量靠近变压器设置？
答：因为距离越远，变压器上的过电压幅值就越大。
为了防止过高电压对变压器绝缘造成损坏，规定了变压器和避雷器之间的最大允许距离。
７、简述接触电压、跨步电压、对地电压的概念？
答：接触电压：定义１）人体同时触及具有不同电位的部位时承受的电压。
定义２）绝缘损坏时,同时可触及部分之间出现的电压。
跨步电压：定义１）绝缘损坏时,同时可触及部分之间出现的电压。
定义２）人站立在有电流流过的大地上,存在于两足之间的电压。
对地电压：电气设备发生接地故障时，接地设备的外壳、接地线、接地体等与零电位点之间的电位差，称为电气设备接地时的对地电压。
８、什么是特殊型电气设备？矿用电气设备防爆基本措施有哪些？
答：特殊型电气设备：凡在结构上不属于隔爆型、增安型、本质安全型、正压型、充油型、充砂型等基本防爆类型及其组合类型的电气设备，经充分试验又确实证明具有防止引爆周围爆炸性气体混合物能力的设备。
矿用电气设备防爆基本措施有：1）采用间隙隔爆技术；2）采用本质安全技术；3）采用增加安全程度的措施；4）采用快速断电技术。
９、矿用隔爆型电气设备的防暴原理是什么？其防爆性能靠什么来保证？
答：第一类：填充型，把会产生电火花的空腔用阻燃材料（比如充油型，充砂型，浇封型，正压型应该也算）填满，不让爆炸性气体或粉尘进入，从而防止爆炸。
第二类：安全型，包括本安型和增安型，通过合理的电路设计避免出现高温和电火花，从本质上防止爆炸。
第三类：隔爆型，内部可能会发生爆炸，但接合面结构可以在火焰传出壳体之前将其冷却熄灭。
如何保证防爆性能，那就得看其是否按照标准进行了设计，生产和检验，可以参考国标【GB 3836.1~9】或者欧标【IEC 60079-0】欧标在有些指标上比较国标严格。
