AC电源线Power Cords介绍解析
AC插头DC插头与AC电源线简介
AC插头DC插头与AC电源线简介AC插头DC插头与AC电源线简介AC 插头(1)主要安全认证：UL、CSA 、VDE、3C、KEMA 、OVE、CEBEC、BS、NF、SEV、IMQ、NEMKO、FIMKO、DEMKO、SEMKO、SABS、SAA、PSE 、KS、IRAM、UCIEE主要插头型式：UL类/ IEC类/BS类主要国家市电：美日110V（额定125V）中国欧洲大陆澳洲南美230V（额定250V）主要家用插头类型：单相两极或三极AC 插头(2)主要UL插头：1-15P,5-15P;1-15R,5-15R对应额定电流：10A，13A，15A主要3C插头：单相两极和三极对应额定电流：10A，16A主要欧洲插头：VDE头，法国头，瑞士头，BS头对应额定电流：2.5A 3A 5A 13A 16AAC 插头(3)额定电流与UL线规的关系：18AWG-10A 16AWG-13A 14AWG-15 同时与电线的长度有较明确的关系，通常在0-50FT的范围，在UL 817中针对各种常用的电源线、电源延长线、特殊用途电源线均有具体的线规与额定使用功率的对照额定电流与公制线规的关系：0.75MM及1.0MM-10A 1.5MM-16AAC 插头（4）AC 插头对应的主要安规：UL817 /UL498/ IEC 884 /IEC 320 /VDE 0620 /BS1363/GB2099 IEC 类AC 插头的主要安全性能指标：防触电保护、接地措施、耐老化、防有害进水、防潮、温升、机械强度、耐热、分断容量、正常操作、绝缘电阻及电气强度等UL类AC 插头的主要安全性能指标：导体连接强度、绝缘连接强度、外被保留测试、SR 安全性测试、摇摆试验、温升端子拉力试验、加速老化试验、绝缘电阻、耐压试验、过电流保护试验等AC 插头（5）安全性能试验要求：T –型式试验，S—抽样试验，R—例行试验其中T试验主要针对结构以及特殊设计性能（如防水性、防触电保护、爬电距离、电气间隙等）-----试验一般是在产品设计阶段、或设计变更及较长的时间周期作一个确认，通常是一年时间一次其中S试验则主要考虑产品的材料以及生产的条件与这相对应的物性、机械强度及电气性能----试验一般以月或周或者批次为单位AC 插头（6）其中R类的试验则是针对每一个单个产品均必须要实施的项目，主要是确保生产制程的变异不会对产品功能及安全性能带来隐患，主要包含电性能方面的检测一览英才网是基于行业垂直细分和区域横向细分的网络招聘网站平台，国内各行业各地区首选求职招聘网DC 插头（1）目前沿无统一的国家及国际标准较为通用的为日本的EIAJ标准主要的类型区分依据额定使用电压为：3.15V6.3V10.5V13.5V18.0VDC 插头（2）额定电流：DC 2A耐压要求：AC 500V绝缘阻抗：100兆欧---在DC500V条件下其它特性实验要求：接触电阻、通断能力、插拨力、端子强度、弯曲强度、曲挠强度、盐雾试验DC 插头（3）AC电源线（1）第一部分：UL 类主要的电源线类型含：SVT、SJT、ST、SPT-1、SPT-2、SPT-3、XTW电线其中S表示Service，电源供线用线V表示Vacuum cleanerJ 表示JuniorT 表示Thermoplastic,含PVC材料等W表示Weather resistance 及Water resistanceAC电源线（2）Thermoplastic ---热溶性塑料，主要含PVC、PP、尼龙、PE等，其中因为PVC是属于非结晶性分子结构，加工便利，应用范围广且各种性能均可通过添加改良剂来达成，所以业界使用极广，但是其是卣素材料，燃烤时会发出窒息性气味。
AC安规知识
电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。
AWG 22------截面积0.5 mm2AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2AWG 16------ 1.5 mm2电源线标识如下：SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的（服务性平行的热塑性塑料）HPN = 加热器平行的合成橡胶（加热器平行的橡胶）S = 服务服务性(因而, 大母猪, ST, STW) O -油油性W –湿的湿T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性W –湿的湿T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性T –热塑性的热塑性塑料电子线：组不承受机械磨损；组B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。
例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。
1.电源线是指电线与其一端连接的插头或尾插的集合体。
由此可见，电源线分为两部分，电线和插头。
适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说，要求为铜或铜合金。
至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。
4. 测试：电源线的测试可以分为三类，机械、电气和绝缘测试。
极性测试，耐压测试，突拉测试吊重测试电动工具测试：1电动工具可能发生的危害：A 接触带电危险体B 接触高温部件C 器具自燃或自爆D 接触到锋利边缘F 接触到运动部件G 有毒物质2欧洲标准一般测试项目如下：开关标识1.类别代号： F：附装开关 KN：船型开关2.特征代号： A：按钮式 D：倒扳式 R：转盘式U：推拨式3.设计代号：直流开关前加“0”如 01 02 等4.规格代号和极数： 6：电流安培值 1：开关极数5.功能代号： B：自动复位闭合锁定D：自动复位断开锁定E：电子调速F：非自动复位K：正反转装置L：常闭（常开不标）W：自动复位无自锁6.派生代号： E11：开关和按钮X：带线 M：螺纹式 T：插脚式7.自锁按钮代号8.开关外形代号9.正反转代号国际上一些安全认证标识国际认证全球性相互认可体系欧洲认证标志认证名称认证国家认证标志认证名称认证国家欧洲统一认证ＥＮＥＣE uropeNF法国230ＣＥ欧盟EMC德国230GS 德国B波兰220VDE 德国LVD 欧盟KEMA 荷兰BS英国230SEV瑞士230NSAI 爱尔兰SEMKO 瑞典220PCT 俄罗斯NEMKO挪威220DEMKO 丹麦ＮＢＮ比利时230SFS芬兰230IMQ意大利230OVE 奥地利亚洲３Ｃ220中国ＢＳＭＩ110台湾ＰＳＥ100日本Ｋ韩国220ＶＣＣＩ日本ＳＡＡ澳大利亚230美洲ＵＬ美国120ＦＣＣ美国ＥＴＬ美国ＵＬ美国ＣＳＡ加拿大120ＩＲＡＭ阿根廷ＮＳＦ美国ULCB测试证书和CB测试报告CB测试证书是由授权的NCB颁发的正式的CB体系文件，其目的是告知其它的NCB：已测试的产品样品被认定符合现行要求。
电源内部知识大普及

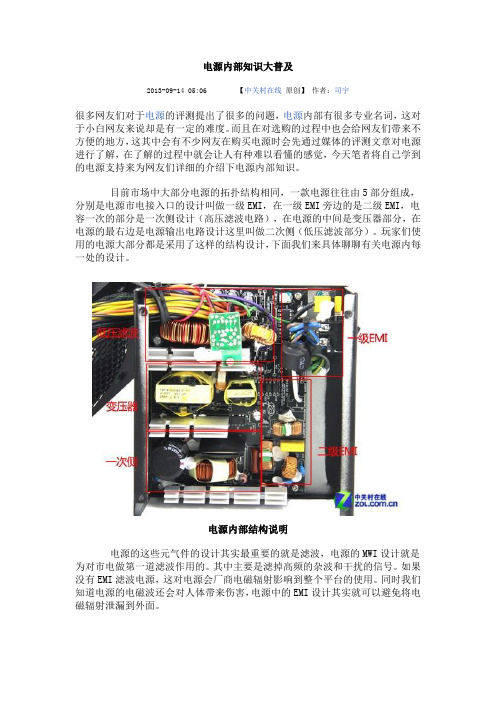

电源内部知识大普及2013-09-14 05:06 【中关村在线原创】作者：司宇很多网友们对于电源的评测提出了很多的问题，电源内部有很多专业名词，这对于小白网友来说却是有一定的难度。
而且在对选购的过程中也会给网友们带来不方便的地方，这其中会有不少网友在购买电源时会先通过媒体的评测文章对电源进行了解，在了解的过程中就会让人有种难以看懂的感觉，今天笔者将自己学到的电源支持来为网友们详细的介绍下电源内部知识。
目前市场中大部分电源的拓扑结构相同，一款电源往往由5部分组成，分别是电源市电接入口的设计叫做一级EMI，在一级EMI旁边的是二级EMI，电容一次的部分是一次侧设计（高压滤波电路），在电源的中间是变压器部分，在电源的最右边是电源输出电路设计这里叫做二次侧（低压滤波部分）。
玩家们使用的电源大部分都是采用了这样的结构设计，下面我们来具体聊聊有关电源内每一处的设计。
电源内部结构说明电源的这些元气件的设计其实最重要的就是滤波，电源的MWI设计就是为对市电做第一道滤波作用的。
其中主要是滤掉高频的杂波和干扰的信号。
如果没有EMI滤波电源，这对电源会厂商电磁辐射影响到整个平台的使用。
同时我们知道电源的电磁波还会对人体带来伤害，电源中的EMI设计其实就可以避免将电磁辐射泄漏到外面。
EMI更好的滤波作用电源的EMI设计是必不可少的，目前主流电源的EMI设计是直接焊接在电路上。
我们通过图片可以看到电源线与电源相链的电路，很多电源这里用的都是黄色的方块以及蓝色的元器件，这个蓝色的分别是X、Y电容，以及铜线圈电感，这样起到的作用是第一重滤波。
电源一级EMI良好的做工表现说完了一级EMI下面是二级EMI，二级EMI往往是由两个Y电容一个X电容，保险管和一些差模电感和共模电感组成的。
这两类电感的作用是更好的滤波以及可以抗干扰。
说道共模电感和差模电感，有些玩家不太清楚，共模电感是采用了双线并绕，而差模电感采用的是单线绕制。
电源二级EMI设计电源整流桥电源整流桥的最用是将AC交流电矫正为DC直流电目前我们看到的主流整流桥采用的是四个分立的二极管。
PowerCords电源线类型介绍
1.Thermoplastic (elastomer) service cords:
1.1 Not for hard usage(300V):
SVT,SVTO,SVTOO SVE,SVEO,SVEOO
SPT-1,SPT-2,SPT-3 SPE-1,SPE-2,SPE-3
NISPT-1,NISPT-2
普通需求 结构
UL 62 软线(PVC,TPE)
IEC 60227-1
IEC 60227-5软线 (PVC)
IEC 60227-3,4 固定布线（PVC)
测试方法 UL 1581
IEC 60227-2
UL2556（新）
HD 21.1
GB 5023-1
HD 21.5软线(PVC) GB 5023-5 软线(PVC)
方向:右绞(顺时针)(Z绞) 或左绞(逆时针)(S绞). 方式:束绞或同心绞. 截面积:AWG(美国)或mm2(其它国家),相关导体截面积 (大小)是否符合要求最终以导体电阻测试法作仲裁. 绳绞:束绞或同心绞基础上的多股多层次绞合. 绞距:绞合时的节距.UL(CSA)有规定,IEC没有.
Power Cords电源线的类型介绍
绝缘Insulation
1. Material: 1.1 UL/CSA
PVC---Polyvinyl Chloride 60℃、75℃、90℃、 105℃()
TPE---Thermoplastic Elastomer 60℃、90℃、 105℃
UL规定:其它材料可以被使用,但必须进行长期老化测试进行 评估.
缆芯具有圆截面.
2 . IEC/HD 绞距没有要求．
Power Cords电源线的类型介绍
被覆Jacket
ac电源线配线标准
ac电源线配线标准AC电源线配线标准如下：1. 额定电压：额定电压通常为250V，用于50Hz或60Hz电源和电器及电气设备之间的连接。
2. 针脚：AC电源线具有两个针脚，一正一负，适用于110-240V的电压范围。
3. 类型：IEC 60320电源线是国际电工委员会制定的一套国际标准，定义了13种不同类型的IEC电源连接器，规定电源线器具的最高电压为250V。
其中AC交流电源线（IEC 60320 AC 交流电源线）的线材电压较高，其使用更为广泛。
4. 标识：IEC 60320电源线每种类型的连接器和插头连接器都用字母“C”标识，例如C13电源线/C14电源线/C15电源线/C19电源线/C20电源线。
其中，奇数C1、C5、C7、C9、C13、C15、C17、C19、C21、C23为母插插座，偶数C2、C6、C8、C10、C14、C18、C20、C22、C24为公插插头。
6. 导体材料：AC电源线的导体材料通常为铜或铝。
铜导体具有较高的导电性能，通常用于高电流和需要更快速传输电力的情况。
铝导体则具有较低的电阻，适用于低电流和较低电压的电器设备。
7. 绝缘材料：AC电源线的绝缘材料应具有耐高温、耐磨损、不易老化等特性。
常见的绝缘材料包括PVC、TPE、XLPE等。
8. 护套：为了保护电源线免受机械损伤和化学腐蚀，通常会在AC电源线上加套护套。
护套通常由PVC、TPE等材料制成，可以防止电源线受到外部环境的损害。
9. 长度：AC电源线的长度可以根据实际需要而定。
一般来说，家用电源线的长度通常为1-2米，而工业用电源线的长度则可能更长。
10. 质量：选择优质的AC电源线对于保证电器设备和人身安全至关重要。
优质的AC电源线应具有导体线芯截面足够大、绝缘和护套材料质量好、线芯绞合紧密度适当、色彩分明且不易脱落等特点。
总的来说，在选择和使用AC电源线时，需要根据实际需求和电器设备的规格要求来选择合适的型号、颜色编码、导体材料、绝缘材料、护套等，以确保安全可靠的电力传输。
负载使用类别ACAC与AC以及AC和DC的含义和区别
