《剖析码头裂缝处理方法》
《剖析码头裂缝处理方法》
摘要。
码头施工的面层裂缝现象较为常见，但不容忽视，关系到施工的质量。
码头混凝土砼面层裂缝表现地尤为突出。
有必要采取一定的设计与施工措施，可以克服并控制住很多的裂缝。
为了进一步加强对码头砼面层混凝土裂缝的认识，尽量避免工程中出现危害较大的裂缝，本文对码头砼面层混凝土建筑物裂缝的种类和产生的原因进行分析，以方便设计、施工，找出控制裂缝的可行办法，达到防患于未然的作用。
从几个方面分析了产生的原因，并针对提出了解决的方法。
关键词：码头裂缝处理方法
一、工程概况
京杭运河常州市区段改线工程建设的西港池全长1195m，港区陆域占地面积247亩，码头前沿设置18个泊位：散货泊位7个（1000t 泊位4个，500t泊位3个），件杂货泊位6个，多用途泊位5个。
起讫桩号为6k+510～7k+705，其主体结构形式为钢筋砼扶壁式码头。
二、混凝土收缩引起的裂缝
混凝土主要是由水泥和水发生水化反应而形成水泥胶体，将砂、石等材料胶合起来的一种非匀质材料，其功能主要是设计用来抗压。
混凝土的材料的非均匀性，对混凝土抗拉甚为敏感，故抗拉强度的离散程度远大于抗压强度。
混凝土裂缝绝大多数是由抗拉强度和极限拉伸不足而引起的。
混凝土浇筑后，其裂缝有粘着裂缝和水泥石裂缝，粘着裂缝主要是在混凝土干燥硬化的水化过程中，由于水泥石、骨料的干缩系数不同，在水泥石与骨料间产生极为微细的分裂裂缝，当混
凝土受温湿作用，产生内力时，粘着裂缝就慢慢扩大，深入附近的水泥石，而在混凝土面层产生网状连续的裂缝。
在没有外部荷载作用时，施工期码头面层出现裂缝主要是混凝土自身的收缩变形超过其拉伸极限而引起的，而影响该变形的因素有组成材料的性质、水灰比、外界约束、时间及环境温湿度等。
混凝土的收缩分为硬化收缩、塑性收缩、失水干缩，当收缩变形得不到满足时，将引起变形应力（内应力）。
工程上80％的裂缝是因变形而产生的，具体分以下几种情况：
1、硬化收缩混凝土的收缩过程实际上是水泥和水发生水化作用的过程，在此过程中，混凝土的收缩变形可正可负，普通硅酸盐水泥混凝土的收缩变形是正的，即缩小变形，而矿碴硅酸盐水泥及掺粉煤灰混凝土的收缩变形是负的，即膨胀变形，对抵抗裂缝的产生有利。
2、塑性收缩混凝土浇筑4～10h左右，水泥水化反应剧烈，水泥凝胶的晶体结构越来越多，出现泌水和水分急剧蒸发现象，引起失水收缩，这都发生在初凝过程，终凝以前。
一般情况下，码头面层的顶面先干，内部后干，致使外部发生塑性收缩，而内部还未发生，这时就使面层顶部任一微小的单元体受到变形产生的拉应力作用。
而此时混凝土处于凝结过程或硬化初期，抗拉强度极低，极易产生裂缝。
3、失水干缩混凝土中含有大量的空隙，粗细毛细孔。
这些空隙、毛细孔中存在着以物理力学结合水方式存在的自由水及以物理化学方式结合的吸附水。
当环境干燥，太阳直射时，自由水先期蒸发，并且在细孔及微细毛细孔中产生毛细压力，水泥石承受毛细压力后产生
压缩变形。
待毛细水蒸发后，进一步蒸发吸附水，首先蒸发晶格间的水分，其次蒸发分子层中的吸附水。
因为砂、石的压缩率低，水泥石的压缩率高，所以这些水分的蒸发引起显著的水泥石压缩，产生混凝土干缩变形的主要部分，也即码头面层裂缝的主要原因。
处理及解决办法主要有：
1、在混凝土中加铺钢丝网或加一种防裂材料丙纶纤维，规格19mm，添加量为0.8-～0.9kg/m3，这样可以减少混凝土的沉降收缩；同时可以提高混凝土的抗拉强度，增强混凝土的韧性。
2、在混凝土浇注过程中，对于局部表面出现的泌水，用海棉或其他工具及时析出。
完成后马上用塑料薄膜将砼表面覆盖，防止水分蒸发。
3、经过多次压光抹面后，在混凝土初凝后，先用塑料薄膜将砼表面覆盖养生。
等混凝土终凝后，改用粘垫覆盖，并洒水湿润养护
三、施工人为因素引起裂缝处理办法
1、混凝土搅拌时间太短，则拌出的混凝土不均匀，水泥浆不能将骨料充分包裹，甚至本该与水泥结合的水成了自由水，而水泥得不到水化，这样既增大了内部孔隙率，又降低了混凝土的强度，同时表层水泥砂浆因未拌匀，受不均匀材料的胀缩作用会产生无规则网状裂缝。
2、混凝土搅拌时间太长，细骨料因磨损将增加表面积，在不增加用水量的情况下，和易性必然降低，而且在不停的搅拌中，水分会挥发，混凝土和易性更低。
这就可能使得浇筑不均匀，或者发生塑性
收缩，或者发生材料离析，导致面层裂缝。
3、浇筑速度太快，由于码头面层较薄，单位面积上需要的混凝土量较少，如果浇筑太快，振捣、抹面跟不上，混凝土中的水分蒸发变干，工人有时就会加水。
一方面来不及全面振捣会使振捣不密实，混凝土沉陷、泌水；另一方面人为加水，改变水灰比，又无法充分拌和，会在混凝土内部产生不均匀的自由水，增加孔隙率，也就增大了混凝土的干缩，导致裂缝发生。
4、早期养护不当，因为码头面层较薄，面积较大，水分极易在阳光、风力作用下挥发。
而早期混凝土抵抗变形的能力相对较弱，根据混凝土收缩的微观原理，必须降低其内部自由水和吸附水的蒸发速度，所以必须在混凝土结硬后就要进行恰当的养护。
养护不当，水分挥发的越早、越快，则裂缝产生的越早、越快，现象就越严重。
5、施工原因引起的裂缝应从施工管理、监理方面进行严格控制，主要有针对性的做好几个方面：
（1）严格控制混凝土搅拌时间，不能太短或太长，搅拌时间太短易造成水泥浆与骨料不能充分包裹，降低混凝土的强度；搅拌时间太长会造成细骨料磨损，减少和易性，造成浇筑不均匀；一般自落式搅拌机搅拌时间不少于2分钟，有条件情况下最好进行试拌，调整确定具体搅拌时间；
（2）控制混凝土的浇筑速度，特别是气温较高时，浇筑、振捣、抹面三个环节要配合得当，不能脱节，同时禁止在施工过程是随意增减用水量，确保水灰比；
（3）加强混凝土的早期养护，混凝土养护期间应重点加强混凝土的湿度和温度控制，尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采用蓬布、塑料布等进行覆盖），防止表面水分蒸发。
暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。
四、结语
本文对混凝土裂缝成因与防治措施之间的关系进行了理论和实践上的初步探讨，混凝土浇筑后的最初几天是养护的关键，在施工中应切实重视起来，最好采用混凝土养护剂养护措施。
这就要求技术人员在具体施工中要多观察、多比较、多分析、多总结，根据工程的不同情况，采取不同的方法进行防止，混凝土的裂缝是完全可以避免的。
参考文献：
[1]《水运工程混凝土施工规范》jtj268-xx
[2]鞠丽艳.混凝土裂缝抑制措施的研究进展.混凝土，xx.5.
[3]郭仕万，肖欣，赵和平.混凝土施工中的裂缝控制.山西水利科技，xx.11
内容仅供参考。
港口码头施工中混凝土裂缝防治对策
港口码头施工中混凝土裂缝防治对策发布时间：2022-08-02T06:50:48.165Z 来源：《科学与技术》2022年3月6期作者：李鹏浩[导读] 港口码头在施工阶段，最为重要的建筑材料是混凝土，混凝土使用中具有生产工艺简单，李鹏浩浙江海港海洋工程建设有限公司温州分公司浙江温州325000摘要：港口码头在施工阶段，最为重要的建筑材料是混凝土，混凝土使用中具有生产工艺简单，价格低廉的特征，同时原料较为丰富，除此之外，混凝土还具有强度高、抗压力强、耐久性好的优点。
但是在使用阶段，由于会受到环境、温度以及施工工艺等方面的影响，导致混凝土后期使用会出现裂缝，严重危害到港口码头的施工质量，因此，工作人员在施工阶段需要分析混凝土裂缝产生的因素，制定有效防治方法，提升施工质量，为港口码头施工提供基础。
关键词：码头施工；混凝土；裂缝防治港口码头在施工阶段，如果发生混凝土裂缝，就会严重影响码头的美观性、耐久性和承载力，混凝土开裂后，在空气中会暴露内部钢筋，强化钢筋侵蚀，工程耐久性降低，使观赏效果和美观效果产生不良影响，也会减少承载能力，对港口码头的使用性能产生不利影响[1]。
所以港口码头在施工阶段，需要分析混凝土裂缝产生的因素，给予有效的治疗方式，在港口码头施工的各个环节都需要合理控制。
1混凝土裂缝成因1.1温差引起的裂缝温度裂缝大多情况下发生在昼夜温差较大的地区和季节，混凝土在浇筑之后，在硬化阶段，水泥的水化热容易积聚在混凝土内部，不容易散出，导致混凝土内部温度加大，因此，内外具有很大温差，这种情况下会容易出现不规则裂缝，也就是常见的混凝土温度裂缝。
1.2塑性收缩引起的裂缝混凝土在浇筑之后，凝结前时期，混凝土表面会由于失水因素导致出现收缩现象，这种情况属于塑性收缩，出现这种现象的因素主要有以下几点，混凝土在凝结前期强度不够，同时，在凝结阶段容易受到自然环境和温度的影响，因此导致水分发挥较快，造成混凝土内部负压提升，在混凝土表面属于龟裂现象。
高桩码头面层裂缝原因分析及修补措施
高桩码头面层裂缝原因分析及修补措施梁青青南京港港务工程公司摘要：高桩码头以其对软土地基高适应性的优势成为我国港口建设的主角，特别是在长江中下游地区极为常见。
高桩码头面层裂缝是水运工程质量的通病，对码头的外观美感和建筑体的使用周期产生了极大的负面作用，因地制宜地根据裂缝的特点和具体形成原因采取切实可行的修补措施刻不容缓。
尽管施工技术的进步在很大程度上提高了高桩码头的质量，然而码头面层裂缝问题依然没有得到彻底的根除，关于高桩码头面层裂缝的修补工作同样不能放松，要继续作为港口建设的重中之重进行探究与研习。
本文简析了高桩码头面层裂缝出现的原因，并结合具体案例指出了相应的修补措施。
关键词：高桩码头；面层裂缝；原因分析；修补措施1前言高桩码头因其功能特点，极易受到较大的承重力和海水风浪的侵蚀，一旦高桩码头面层的变形和拉应力超过自身极限时，建筑体便会出现裂缝。
高桩码头面层混凝原料的选配、温度和湿度等因素的变化也会引起建筑体的收缩而产生裂缝。
通常来讲，港口建设中高桩码头的面层是允许有适当的裂缝出现的，且并不会影响高桩码头充分发挥效益，何况因为较大的码头面层面积，想要根除裂缝的发生几乎是没办法实现的，只有凭借一些技术手段在对裂缝进行修补的同时把其对码头质量的损害保持在可控范围内，才能保障高桩码头面层质量和美观度的不断提升。
2高桩码头面层裂缝原因分析2.1龟裂龟裂产生的原因是多方面的，其中人为因素是混凝土材料的选配不合理，石子中含有较多的泥沙和细颗粒成分；混凝土配比失衡，没有加入抗裂调和物质；在混凝土现浇的过程中忽略了对坍落度的把控，体积较重的粗骨料沉到了低层，体积较轻的水泥砂浆飘浮至上部，致使混凝土上下分布不均匀，出现裂缝也是情理之中的事了。
出现龟裂的客观原因是，浇筑混凝土的准备工作不充分，面层底部较多的混凝土的水分被局部干燥的预制面板吸收以后，导致高桩码头面层混凝发生不正常收缩收缩；选用不均匀的混凝土布料，在振捣器的作用下，致使混凝土粗骨料有大有小；在混凝土振捣的过程中插点的不规则，和振捣频率的不同步，造成高桩码头面层混凝土结构的分布不匀称；面层混凝土在浇筑的过程中如遇到恶劣天气，无法保证面层表面的湿度，加之养护的力度不够，致使高桩码头面层湿度严重不足。
码头破损维修方案
码头破损维修方案码头是重要的货物装卸场所，但是长时间使用或者天气因素可能会导致码头破损，进而影响装卸作业的进行，甚至可能会造成安全隐患。
本文将介绍常见的码头破损情况及相应的维修方案。
填补破损的混凝土码头使用时间长了，混凝土因水泥的龟裂、沉降而出现破损，需及时处理。
一般修补方法为：首先处理好混凝土表面的降解物，清洁出混凝土表面，然后缩小破裂部位的空隙，涂刷与混凝土相似的填料，等待干燥后，再在上面涂刷混凝土漆。
需要注意的是，填扩材料不能超过导航标志物顶部段高程。
更换破损的橡胶及补丁码头配有的橡胶块也可能会遭到损坏，影响码头使用。
常见的处理方法为更换破损的橡胶及补丁。
首先需要将已损坏的橡胶切除，然后再使用类似混凝土填充物和橡胶补丁来填充备份区的波纹槽，隔离橡胶补丁的波纹，然后再固定好，等待干燥后，将其安装到码头上即可。
修补码头面板码头面板就像大型拼图一样，每个板块都非常重要，如果出现了破损情况，必须及时替换或者修补。
一般来说，破损情况分为轻微破损和重大破损两种，轻微破损可以用钢刷清洗，然后再刷一层耐候抗紫外线漆进行涂刷维修，而重大破损则需要更换面板。
维护码头墙面码头墙面也是常见的破损部分之一，墙体必须保证其牢固性，而且必须隔水，避免激浪影响码头使用。
对于墙面严重破损的情况，需按标准进行改造。
总结码头是重要的集装箱和货物的装卸场所，对于其破损情况，我们必须及时维修和处理，避免给货物的保护和机械设备的使用带来影响。
在修复码头破损问题时，应通过细致、规范、质量可靠的维修方案，来保证码头使用的安全性和可靠性。
探析码头工程砼面层裂缝的成因及处理方法
探析码头工程砼面层裂缝的成因及处理方法摘要：码头工程中较为常见的施工问题是面层裂缝，虽然采取了各种措施，但是该问题依然没有彻底解决，不仅影响工程质量，工程的使用寿命也会受到影响。
码头砼面层出现裂缝，表现非常明显。
对于这一问题要有效解决，就需要对裂缝问题全面分析，采取相应的处理方法，以对裂缝有效控制。
本论文着重于研究码头工程砼面层裂缝的成因及处理方法。
关键词：码头工程；砼面层；裂缝；成因；处理方法引言：中国所建设的各种工程中，码头工程的数量多，而且日常发挥的作用非常大，因此工程质量关乎到其安全可靠性，与工程的使用寿命具有直接相关性。
码头工程较为常见的质量问题是砼面层裂缝[1]。
为了减少裂缝的产生，就需要对裂缝产生的原因进行分析，提出相应的处理方法。
一、砼面层产生裂缝的原因（一）由于温度变化导致的裂缝随着混凝土的持续硬化，水泥和水产生化学反应，就会产生水热化现象，混凝土内部温度不断提高，其混凝土产生硬化。
此时，内部温度不能完全释放，就会导致内部和外部的温差极大，出现内部受压、外部受拉的现象。
当混凝土处于硬化的初期阶段，由于拉应力的幅度比较低，不会产生裂缝。
但是如果这种现象没有及时制止，就会导致严重的混凝土裂缝[2] 。
（二）由于混凝土收缩导致的裂缝当混凝土接触到空气之后，就会结硬，体积缩小而出现变形。
此时如果被约束，很有可能出现裂缝。
如果构件筋率相对较高，混凝土受到周围钢筋的强力作用，其收缩也会受到限制，此时就会有拉应力产生，导致构件产生裂缝。
如果是新混凝土和老混凝土混合的界面，也很容易出现收缩裂缝。
（三）混凝土塑性坍落导致的裂缝当混凝土出现塑性坍落的时候会产生裂缝。
在混凝土浇筑施工完成后，仅仅几个时的时间，混凝土依然为塑性状态，此时如果产生渗水现象，混合料土就会在重力作用下使得其中的固体颗粒下沉，产生水向浮动的倾向。
二、砼面层裂缝的预防措施（一）温度变化产生裂缝的预防措施对于温度变化产生的裂缝采取预防措施，需要注重材料的选择，以粉煤灰水泥、低热矿渣水泥和中热矿渣水泥为主，水泥用量要尽量减少，控制在每米450公斤以下。
浅析码头现浇面层裂缝的成因及解决办法
较大 ， 贯穿 现浇层 ， 结构造成危害 。 可 对 要 克 服 这 种 裂 缝 ， 以 先 浇 筑 梁 顶 现 可 １ 裂缝 （ ） 纹 的原 因 浇 砼 ， 其 达 到 一 定 强 度 后 ， 浇 筑 面 层 在 再 １ １ 沿预 制 板缝 所 产生 的顺 直 裂缝 ． 砼 ， 得 面层砼厚 度均匀一致 ， 有突 变， 使 没 这 类 裂 缝 产 生 的原 因是 预 制 板 搁 置 处 就能有效地 限制这类裂缝 的出现 。 的坐 浆铺 设 断 断 续 续 、 高 低 低 不 均 匀 ， 高 不 １ ３面层 不规 则 细 裂缝 ． 饱满 ， 不 到将 面 层上 的 荷 载均 匀 传递 的作 起 随着商品砼（ 泵送砼） 大量应用， 即 的 码 用 。 层加 载 后 ， 制板 与搁 置处 因接 触 不 面 预 头 面 层 产 生 不 规 则 细 裂 缝 的现 象也 随 之 增 严 实 、 均 匀 ， 得预 制 板 在 搁 置 脱 空 处 有 不 使 多 。 类 裂缝 宽 度 不 大 ， 眼 刚 能 观 察 到 ， 这 肉 下坠 的趋 势 。 若在 面 层上 继 续加 载 或码 头 再 裂 缝深 度也 不深 ， 仅 在 砼 面 层 的 浅表 层 ， 仅 受其 它外 力 作 用后 ， 制 板及 面 层 抵抗 不 住 搁 置 处 边 线 齐 平 ， 上 述 那 种 裂 缝 的 位 置 不 会 大 于保 护 层 ， 一 般 不 会 影 响 结 构 的 预 与 故 上述 原 因产 生 的弯 剪 应 力 ， 即会 顺 板缝 产 生 相 似 ， 类 裂缝 ， 这 可顺 纵 梁 （ 梁 ） 全 长 贯 安 全 ， 会 影 响 工 程 外 观 的 质量 。 者 曾遇 横 的 但 笔 裂缝 。 类 裂缝 深 度很 大 ， 贯 通 到 预 制 板 通 。 者 认 为 这 类 裂 缝 产 生 的 原 因是 因 为 见过 这 类 裂 缝 出现 后 又 重 新 自行 愈 合 的 实 这 可 笔 例 ， 计 是 砼 内 氢 氧 化 钙 凝 胶 析 出后 堵 塞 估 ｌ 裂 缝 及 碳 化 的 缘 故 。 者 认 为 ， 类 裂 缝 产 笔 这 ～ ｄ Ｌ 生 的 主 要 原 因 是 砼 表 层 游 离 水 的 大 量 蒸 、 发 ， 得 砼 体 积 收 缩 而致 ， 别 是 泵 送 砼 用 使 特 水 量 大 ， 施 工 时 正 值 大 风 、 温 ， 类 裂 若 高 这 缝 的 产 生 一 般 均 无 法 避 免 （ 采 用 真 空 吸 若 水 工 艺 ， 表 层游 离 水抽 吸去 ， 述 裂缝 问 将 上 题也就会迎刃而解了。 目前 ， 码 头 面 层有 因 大量预留孔、 、 、 等， 洞 件 沟 尚无 法 采 用这 种 工 艺 ）但 若 能 设 法 控 制 表 层游 离 水 的蒸 发 ， 图 １ 时间 ， 即可 达 到 较 满 意 的 效 果 。 笔者 曾在 几
码头工程砼裂缝的成因及处理措施分析

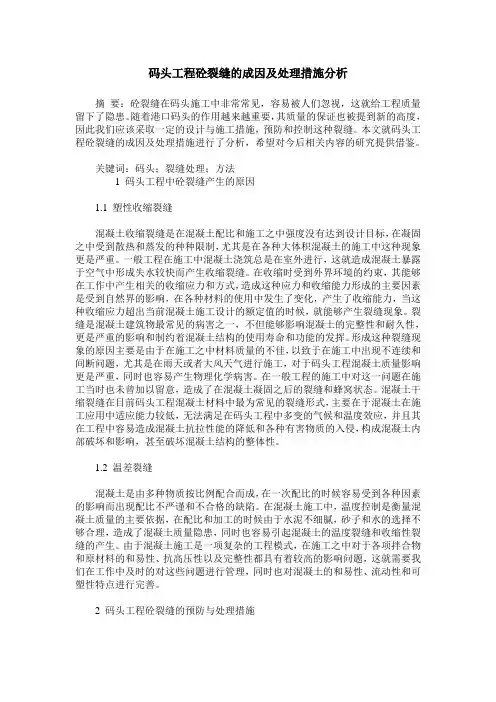

码头工程砼裂缝的成因及处理措施分析摘要：砼裂缝在码头施工中非常常见，容易被人们忽视，这就给工程质量留下了隐患。
随着港口码头的作用越来越重要，其质量的保证也被提到新的高度，因此我们应该采取一定的设计与施工措施，预防和控制这种裂缝。
本文就码头工程砼裂缝的成因及处理措施进行了分析，希望对今后相关内容的研究提供借鉴。
关键词：码头；裂缝处理；方法1 码头工程中砼裂缝产生的原因1.1 塑性收缩裂缝混凝土收缩裂缝是在混凝土配比和施工之中强度没有达到设计目标，在凝固之中受到散热和蒸发的种种限制，尤其是在各种大体积混凝土的施工中这种现象更是严重。
一般工程在施工中混凝土浇筑总是在室外进行，这就造成混凝土暴露于空气中形成失水较快而产生收缩裂缝。
在收缩时受到外界环境的约束，其能够在工作中产生相关的收缩应力和方式，造成这种应力和收缩能力形成的主要因素是受到自然界的影响，在各种材料的使用中发生了变化，产生了收缩能力，当这种收缩应力超出当前混凝土施工设计的额定值的时候，就能够产生裂缝现象。
裂缝是混凝土建筑物最常见的病害之一，不但能够影响混凝土的完整性和耐久性，更是严重的影响和制约着混凝土结构的使用寿命和功能的发挥。
形成这种裂缝现象的原因主要是由于在施工之中材料质量的不佳，以致于在施工中出现不连续和间断问题，尤其是在雨天或者大风天气进行施工，对于码头工程混凝土质量影响更是严重，同时也容易产生物理化学病害。
在一般工程的施工中对这一问题在施工当时也未曾加以留意，造成了在混凝土凝固之后的裂缝和蜂窝状态。
混凝土干缩裂缝在目前码头工程混凝土材料中最为常见的裂缝形式，主要在于混凝土在施工应用中适应能力较低，无法满足在码头工程中多变的气候和温度效应，并且其在工程中容易造成混凝土抗拉性能的降低和各种有害物质的入侵，构成混凝土内部破坏和影响，甚至破坏混凝土结构的整体性。
1.2 温差裂缝混凝土是由多种物质按比例配合而成，在一次配比的时候容易受到各种因素的影响而出现配比不严谨和不合格的缺陷。
港口码头施工中砼裂缝防治对策分析
港口码头施工中砼裂缝防治对策分析港口码头作为货物进出口的重要枢纽，其施工质量直接关系到港口运营的安全和稳定。
砼裂缝防治是港口码头施工中必须重视的问题。
砼裂缝的存在可能会导致港口码头结构的不稳定，从而影响港口的运营效率和安全。
对砼裂缝的防治工作必须进行细致的分析和对策制定。
二、针对砼裂缝的防治对策1. 加强材料质量控制：在港口码头施工中，对水泥、骨料等材料的选用要符合国家标准，并进行质量检测，确保材料质量达标。
要合理设置混凝土配合比，确保浇筑的混凝土质量。
2. 规范浇筑施工工艺：在港口码头混凝土浇筑过程中，要控制好浇筑的温度、湿度等参数，避免因为温度变化引起的混凝土收缩和裂缝的产生。
要注意震动均匀，确保混凝土的密实度。
3. 加强设计合理性：在港口码头的混凝土结构设计过程中，要考虑到外部环境的影响，合理设置伸缩缝以及其他应力释放装置，减少结构应力集中，从而有效防止砼裂缝的产生。
4. 做好外界环境因素防治工作：如在特殊地质条件下的施工时，要采取相应的加固措施，确保基础的稳固性；在气候条件恶劣的情况下，要加强对浇筑混凝土的保护，确保其在养护期间不受外界环境的影响。
三、砼裂缝防治对策的实施在制定了砼裂缝的防治对策后，需要对其进行有效的实施。
具体实施时，需要做好以下几个方面的工作：1. 做好施工组织：要合理安排施工时间和工序，确保施工过程中各项工作的有序进行，避免因为施工组织不当而引起的混凝土质量问题。
2. 加强质量监督：在施工现场加强对材料质量和施工工艺的监督，及时发现问题并做出调整，确保施工质量的符合要求。
3. 做好技术交底和培训：对施工人员进行技术交底和培训，确保他们能够正确理解和执行砼裂缝的防治对策，提高他们的施工技术水平。
4. 加强现场管理：对施工现场进行严格管理，保持施工现场的整洁和安全，避免因为现场管理不善引起的意外事故和质量问题。
四、砼裂缝防治对策的效果评估在完成砼裂缝防治对策的实施后，需要对其进行有效的效果评估。
港口码头施工中砼裂缝防治对策分析
港口码头施工中砼裂缝防治对策分析【摘要】砼裂缝在港口码头施工中是一个常见的问题，其防治对策至关重要。
本文从砼裂缝防治问题重要性和港口码头施工中砼裂缝的成因分析入手，介绍了砼裂缝防治的常见方法和港口码头施工中砼裂缝的特点。
针对这一问题，提出了港口码头施工中砼裂缝防治的对策措施，包括加固砼结构的技术手段和采用预应力技术进行砼结构加固等方法。
强调了砼裂缝防治对策的综合应用和港口码头施工中砼裂缝防治的重要性，为保障港口工程的安全和可靠性提供了有力支持。
通过本文对港口码头施工中砼裂缝防治的分析和对策，有望有效解决该问题，提高工程质量和效率。
【关键词】港口码头、砼裂缝、施工、防治、成因分析、特点、对策措施、加固、技术手段、预应力技术、综合应用、重要性1. 引言1.1 砼裂缝防治问题的重要性砼裂缝防治问题的重要性不容忽视。
砼裂缝的出现不仅会影响港口码头的施工质量和使用安全，还会对整体工程造成严重的影响。
砼裂缝的存在会降低结构的承载能力，导致工程的不稳定性，增加结构发生倒塌的风险。
砼裂缝还可能导致渗漏问题，破坏结构的防水性能，加速结构的老化速度。
砼裂缝还会影响港口码头的美观度，降低工程的整体品质。
为了确保港口码头的安全和持久性，砼裂缝防治工作必须得到重视。
只有通过科学合理的预防和控制措施，及时修补和加固砼结构，才能有效地提高港口码头工程的质量和安全性。
砼裂缝防治问题的重要性在港口码头施工中不可忽视，需要引起工程师和相关部门的高度重视和积极应对。
1.2 港口码头施工中砼裂缝的成因分析1. 材料质量不良：砼混凝土施工中如果使用低质量的水泥、骨料等原材料，或者掺入了过量的外加剂，会导致砼结构的强度和耐久性下降，容易产生裂缝。
2. 温度变化引起的温度裂缝：在港口码头施工中，由于混凝土的体积收缩和受外部温度影响，砼结构会出现温度裂缝。
尤其是在夏季高温和冬季低温交替的气候条件下，裂缝问题更加突出。
3. 拆模过早：在砼混凝土浇筑完毕后，如过早拆除支模或模板，造成砼结构还未完全硬化就受到外部荷载作用，容易导致裂缝的产生。
探析港口码头施工中砼裂缝产生的原因及防治措施
探析港口码头施工中砼裂缝产生的原因及防治措施摘要：在进行港口码头施工的过程中，混凝土出现裂缝便会对内部的钢筋材料产生严重的腐蚀，从而降低钢筋混凝土结构整体的承载能力、耐久性、使用寿命，会对人们的生命财产安全造成严重的威胁。
因此，在进行港口码头的施工过程中，应对混凝土裂缝的原因进行详尽分析，并采用相应的措施进行防治，从而避免安全事故的发生。
关键词：港口码头；砼裂缝；原因；防治措施1引言随着经济的发展，社会的进步，各项工程的建设比比皆是，极大地促进了人们生活水平提高，建筑工程行业也成为了促进国民经济发展的重要支柱。
在建筑工程项目中，港口码头的建设有着重要地位，随着我国对外开放程度的加深，港口码头的建设日益重要。
砼裂缝是港口码头施工中的常见通病，对工程的整体质量有着重要影响，需要采取防治措施完善施工质量。
2港口码头施工中砼裂缝产生的原因港口码头工程，主体往往包括钢筋和混凝土。
在港口码头工程建设过程中，使混凝土产生裂缝的原因很多，各个建设阶段都会存在一些影响因素。
因此，针对港口码头混凝土裂缝问题的研究，需要具有针对性，对于不同部位不同时期产生的裂缝应该具体问题具体对待，有针对性地采取相应的措施。
2.1塑性收缩裂缝混凝土实际凝固过程中，会出现散热和蒸发等情况，进而产生混凝土体积收缩，特别是大体积混凝土表现尤为明显。
当混凝土收缩过程受到环境影响，其会产生一定的收缩应力，当这种应力超过混凝土极限抗拉强度时，会出现裂缝。
而塑性收缩裂缝产生的原因主要是由于混凝土使用性能没有达到相关标准要求。
另外，施工人员并未根据相关操作规范进行施工，也会引起塑性收缩裂缝。
2.2温差裂缝温差裂缝是由于混凝土内部和外部之间产生温差所引起的，温差产生的原因是水泥水化热引起的混凝土内部和混凝土表面的温差过大。
在温度正负交替过程中，混凝土微孔中的水成为结冰或过冷的水，体积膨胀产生冻胀压力，过冷的水迁移产生渗透压力，当两者的附加作用力超过混凝土的抗拉强度时，混凝土就遭受破坏。
浅析码头混凝土面层裂缝的控制与处理
浅析码头混凝土面层裂缝的控制与处理摘要：随着当前我国水运事业的发展，码头建筑工程项目逐渐增多，码头建筑物混凝土面层裂缝问题也越来越多，其不仅影响着码头建筑物整体的质量和使用年限，更使得整个建筑周边的安全隐患全面上升，对整个码头建筑物造成极大损害。
接下来本文将对码头建筑物混凝土面层裂缝控制进行一定的分析探讨，并对其做相应整理和总结。
关键词：码头施工；混凝土面层裂缝；控制；防治措施引言：当前我国码头建筑物混凝土面层裂缝主要与码头建筑物本身结构性及混凝土本身质量配置工艺过程等因素有关。
码头建筑物混凝土面层裂缝根据其对应建筑物结构不同，往往会随时间产生结构裂缝，导致下部结构接触稳定性失衡。
在受自重和其他载荷作用后，会引起整个码头建筑物出现裂缝，使整个码头建筑物质量安全受到极大影响。
同时所用混凝土自身质量、工艺等问题缺陷，导致码头建筑物使用年限大幅降低，对码头建筑物整体经济效益造成损害。
1码头施工中混凝土应用价值探讨要想从根本上对码头混凝土的裂缝施工质量加以保障，那么最为重要的就是需要对混凝土的使用价值加以全面的了解，详细的来说集中在下面几个方面：首先，在将混凝土施工材料加以实践运用之后，对于保证港口码头工程结构的稳定性可以起到积极的作用，并且也能够有效的延长港口码头的使用时长。
其次，对于港口码头混凝土工程施工工作从多个不同的角度来加以综合分析，可以切实地对以往施工中所存在的诸多问题加以解决，提升港口码头的综合功能功能，为工程各项施工工作的有序高效的开展奠定坚实的基础[1]。
再有，对于港口码头施工中混凝土材料的合理运用，可以促进码头工程结构综合性能的提高，有效的扩展混凝土在施工中的实践运用，将混凝土的优越性充分的发挥出来，促进港口码头施工工作多样化的发展。
2码头施工中混凝土裂缝产生的原因2.1 混凝土问题（1）混凝土本身所存在功能缺陷是引起码头建筑物混凝土面层的裂缝的主要原因，其主要功能是强度高具有一定的抗压性。
