蛋鸡舍设计(图)
畜禽圈舍设计方案--家禽
一、年出栏5000只商品肉鸡圈舍建设方案草图说明1、存栏肉鸡1700只，生产周期90天；2、鸡舍为砖木结构，建筑高度4.2米，建筑面积230.5平面米；3、育雏育成及产蛋舍均采用三列四走道设计，三层笼养，建筑层数为一层，4、结合我省新农村建设示范片农民新居建设需求，进行规划设计；5、鸡舍墙用水泥砂浆抹平，并对内墙1.2米以上及外墙喷白色涂料；6、鸡舍内地面可用水泥砂浆、标砖或石板等，需保持地面平整；7、门窗见门窗表；8、室外附属工程：散水宽度500，坡度5%；排污暗沟宽度500，排水坡度1%；雨水沟宽度200，坡度0.5%；9、紧邻鸡舍应配套建立蓄水池，沼气等附属设施，并做好沼气和沼液的综合利用，保持新农村的良好村容村貌，池容分别为2立方米和30立方米；10、鸡舍和农民居住地间距至少5米，做到人畜分离；11、舍内应应配置照明灯。
L1：育雏笼；L2育成笼育雏笼1~50日龄在育雏笼内饲养，1~30日龄饲养密度为50~55只/平方米，每组育雏笼可饲养240只，30~50日龄饲养密度为25~40只/平方米，每组育雏笼可饲养140只，存栏1700商品肉鸡需要育雏笼13组。
育成笼笼养肉鸡50日龄到出栏在育成笼内饲养，饲养密度为25~30只/平方米，每组育成笼可饲养肉鸡90只。
存栏1700只商品肉鸡需要育成笼19组。
当肉雏鸡达到50日龄后，农户也可采取放养的方式进行养殖，放养的密度是500~800只/亩，放养期间，鸡息于临时搭建的简易大棚，密度为2~5只，具体情况根据气候以及季节进行调整。
应该注意的是同一块林地不能长期放养，最好预备有轮牧区。
二、存栏2250只商品蛋鸡圈舍建设方案草图说明1、存栏蛋鸡2250只，生产周期540天；2、鸡舍为砖木结构，建筑高度4.2米，建筑面积306平面米；3、育雏育成及产蛋舍均采用三列四走道设计，三层笼养，建筑层数为一层，4、结合我省新农村建设示范片农民新居建设需求，进行规划设计；5、鸡舍墙用水泥砂浆抹平，并对内墙1.2米以上及外墙喷白色涂料；6、鸡舍内地面可用水泥砂浆、标砖或石板等，需保持地面平整；7、门窗见门窗表；8、室外附属工程：散水宽度500，坡度5%；排污暗沟宽度500，排水坡度1%；雨水沟宽度200，坡度0.5%；9、紧邻鸡舍应配套建立蓄水池，沼气等附属设施，并做好沼气和沼液的综合利用，保持新农村的良好村容村貌，池容分别为2立方米和30立方米；10、鸡舍和农民居住地间距至少5米，做到人畜分离；11、舍内应应配置照明灯。

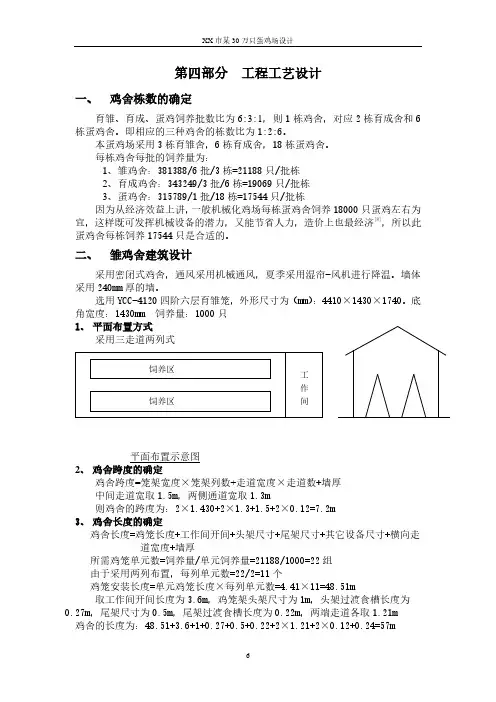

某市30万只养鸡场项目工程工艺设计
第四部分工程工艺设计一、鸡舍栋数的确定育雏、育成、蛋鸡饲养批数比为6:3:1，则1栋鸡舍，对应2栋育成舍和6栋蛋鸡舍。
即相应的三种鸡舍的栋数比为1:2:6。
本蛋鸡场采用3栋育雏舍，6栋育成舍，18栋蛋鸡舍。
每栋鸡舍每批的饲养量为：1、雏鸡舍：381388/6批/3栋=21188只/批栋2、育成鸡舍：343249/3批/6栋=19069只/批栋3、蛋鸡舍：315789/1批/18栋=17544只/批栋因为从经济效益上讲，一般机械化鸡场每栋蛋鸡舍饲养18000只蛋鸡左右为宜，这样既可发挥机械设备的潜力，又能节省人力，造价上也最经济[8]，所以此蛋鸡舍每栋饲养17544只是合适的。
二、雏鸡舍建筑设计采用密闭式鸡舍，通风采用机械通风，夏季采用湿帘-风机进行降温。
墙体采用240mm厚的墙。
选用YCC-4120四阶六层育雏笼，外形尺寸为（mm）：4410×1430×1740。
底角宽度：1430mm 饲养量：1000只1、平面布置方式采用三走道两列式平面布置示意图2、鸡舍跨度的确定鸡舍跨度=笼架宽度×笼架列数+走道宽度×走道数+墙厚中间走道宽取1.5m，两侧通道宽取1.3m则鸡舍的跨度为：2×1.430+2×1.3+1.5+2×0.12=7.2m3、鸡舍长度的确定鸡舍长度=鸡笼长度+工作间开间+头架尺寸+尾架尺寸+其它设备尺寸+横向走道宽度+墙厚所需鸡笼单元数=饲养量/单元饲养量=21188/1000=22组由于采用两列布置，每列单元数=22/2=11个鸡笼安装长度=单元鸡笼长度×每列单元数=4.41×11=48.51m取工作间开间长度为3.6m，鸡笼架头架尺寸为1m，头架过渡食槽长度为0.27m，尾架尺寸为0.5m，尾架过渡食槽长度为0.22m，两端走道各取1.21m鸡舍的长度为：48.51+3.6+1+0.27+0.5+0.22+2×1.21+2×0.12+0.24=57m4、柱距选择适宜的柱距范围是3～6m[9]因为长度是57m，可采用6m柱距9开间、3m柱距1开间，所以沿长度方向两侧墙各有10个柱子。
蛋鸡场的设计讲解
2．育成期
（1）18周龄体重（g/只）
1135～1270
（2）8～18周龄耗料量（g/只）
3941～5026
3．产蛋期（19～72周龄）
（1） 25周龄体重（g/只）
1550
（2） 19～25周龄耗料量（g/只）
3820
（3）40周龄体重（g/只）
1640
（4）26～40周龄耗料量（g/只）
11200
15
4.蛋库的设计
• 本场每天约生产5300kg鸡蛋，约85000，这 些鸡蛋应及时收集、处理和销售。
• 供应超市和出口的鸡蛋，需经过喷水、洗刷、 吹干、人工筛选、照检、分级涂油、包装等 程序，这些程序都有专用的机械，大型的每 小时可处理1.25～2.5万枚鸡蛋。
16
4.蛋库的设计
• 本场要求设蛋库6间：1间为集蛋间， 用来收集、登记各鸡舍送来的鸡蛋； 1间为鸡蛋处理间，其中应有凉水 和热水供应；2间贮藏室，要求通 风良好，冬季最低温度不低于5℃， 贮藏室地面应高出舍外0.8～1m,以 便于装车，另外，设一间工具室， 一间办公室。
9
蛋鸡笼养
10
饲养设备—鸡笼
叠层蛋鸡笼
阶梯式蛋鸡笼
11
2.育成鸡舍的设计
• 每栋育成鸡舍养鸡数为： • 6685÷0.97÷0.95＝7254.5≈7255只，该鸡
舍使用9LYJ－ 4144型育成笼，该笼的外型 尺寸为:1900×2150×1670 • 育成舍设计成2列3走道，则每列的笼组数 为:7255÷144÷2＝25.19≈26组 走道宽设 为1m
育成鸡 9LYJ-4144 1900×2150×1670
笼
9LYJ-3126 1900×2090×1550

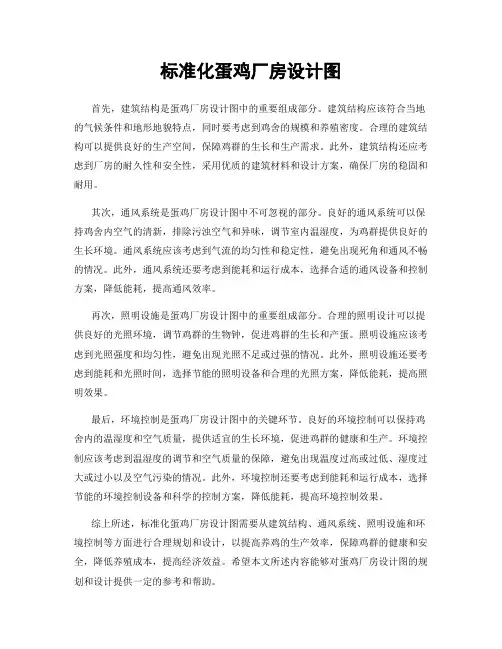

标准化蛋鸡厂房设计图
标准化蛋鸡厂房设计图首先，建筑结构是蛋鸡厂房设计图中的重要组成部分。
建筑结构应该符合当地的气候条件和地形地貌特点，同时要考虑到鸡舍的规模和养殖密度。
合理的建筑结构可以提供良好的生产空间，保障鸡群的生长和生产需求。
此外，建筑结构还应考虑到厂房的耐久性和安全性，采用优质的建筑材料和设计方案，确保厂房的稳固和耐用。
其次，通风系统是蛋鸡厂房设计图中不可忽视的部分。
良好的通风系统可以保持鸡舍内空气的清新，排除污浊空气和异味，调节室内温湿度，为鸡群提供良好的生长环境。
通风系统应该考虑到气流的均匀性和稳定性，避免出现死角和通风不畅的情况。
此外，通风系统还要考虑到能耗和运行成本，选择合适的通风设备和控制方案，降低能耗，提高通风效率。
再次，照明设施是蛋鸡厂房设计图中的重要组成部分。
合理的照明设计可以提供良好的光照环境，调节鸡群的生物钟，促进鸡群的生长和产蛋。
照明设施应该考虑到光照强度和均匀性，避免出现光照不足或过强的情况。
此外，照明设施还要考虑到能耗和光照时间，选择节能的照明设备和合理的光照方案，降低能耗，提高照明效果。
最后，环境控制是蛋鸡厂房设计图中的关键环节。
良好的环境控制可以保持鸡舍内的温湿度和空气质量，提供适宜的生长环境，促进鸡群的健康和生产。
环境控制应该考虑到温湿度的调节和空气质量的保障，避免出现温度过高或过低、湿度过大或过小以及空气污染的情况。
此外，环境控制还要考虑到能耗和运行成本，选择节能的环境控制设备和科学的控制方案，降低能耗，提高环境控制效果。
综上所述，标准化蛋鸡厂房设计图需要从建筑结构、通风系统、照明设施和环境控制等方面进行合理规划和设计，以提高养鸡的生产效率，保障鸡群的健康和安全，降低养殖成本，提高经济效益。
希望本文所述内容能够对蛋鸡厂房设计图的规划和设计提供一定的参考和帮助。
蛋鸡养殖场的选址布局
生存环境影响蛋鸡整体效益的80%-90%，科学选场、统筹布局、合理规划，创造一个适宜蛋鸡生存的大、小环境.一、选场：一定要有2-3个备选场地，认真实地勘察，详细拟定规划。
1、要远离村庄、屠宰场、主要交通干线、化工厂至少1000米，以位于上述地方北偏东方向为好，防止季风的影响。
2、地势一定高燥、背风向阳，不要在山坡的背阴处、低洼处建场。
3、要有符合人饮水标准的水源，最好是深井水。
4、为了方便排水、排污，最好有3℃左右的坡度，不要超过25℃。
5、坚决不选养殖小区建场。
6、绝不能把鸡场建在有高大树木的林地内。
二、拟建鸡场面积：按照畜牧场用地标准是：1万只家禽占地面积是4万-4.67万米2（4-4.67米2 /只）；2万只家禽占地面积是7万-8万米2（3.5-4米2 /只）；3万只家禽占地面积是10万-12万米2（3.33-4米2 /只）。
三、鸡场各功能区的布局：按照该地区主导风的方向，依次排列：前区（生活行政区）→生产区（育雏→育成→产蛋）→隔离区。
生活区跟生产区最好有100米的隔离，并一定在场门设置消毒池。
四、生产区建筑布局：1、要把饲料进入口、鸡蛋交易口设在生产区之外。
2、鸡舍排列要整齐，一定要把净道和污道规划出来，任何情况下净道、污道都不能混用。
3、鸡舍朝向：为了便于夏季防暑、冬季保暖，鸡舍最好建成东西长轴，面南方向。
考虑地形、主导风向以及其他条件的变化，鸡舍朝向可以适当做些调整，可以向东或向西偏15度。
南方从防暑考虑，以向东偏转为好；北方地区偏向自由度大些。
4、鸡舍排列：育雏舍占据最好的上风位置，依次为育雏鸡舍、育成鸡舍、产蛋鸡舍、隔离区。
5、鸡舍间距：从光照考虑，在冬至9:00—15:00这6个小时内，北侧鸡舍的南墙要有满日照。
6、生产、生活区不要种植高大树木，可以种花卉、葡萄等攀岩植物，以防鸟类筑巢，带来禽流感等疫病。
标准化鸡舍建设 (1)
农户在鸡舍建设上存在的误区随着新农村建设及支持畜牧业发展政策的实施，蛋鸡养殖成为农民增收致富的主要途径之一。
近年来，随着养殖业的快速发展，政府对兽医生物安全工作给予了高度重视，各种免疫落实到位。
为什么在这种情况下，仍有80%以上蛋鸡养殖户受疾病困扰？究其原因，与鸡舍建设不合理、饲养设备简易、鸡舍通风条件差等有关，鸡群长期处于恶劣环境中，体质和抗病力下降，从而对外界病原的易感性增强，导致一些疾病的频繁发生。
农户在鸡舍建设上存在以下误区：误区一：什么样的环境都能养鸡场地选择时不考虑防疫隔离条件，鸡舍建在院内或养殖高度密集区，不利于防疫隔离的要求。
误区二：什么样的场房都能养鸡场房简陋，饲养条件差，隔热、保温条件差，鸡群长期处于应激状态，造成体质变差，抵抗力降低。
误区三：什么样的设备都能养鸡鸡只占笼面积小，采食、饮水空间不能保证，造成鸡群发育不均匀，营养摄取不够，体质差，容易感染疾病。
误区四：什么样的通风条件都能养鸡鸡舍设计不合理，通风与保温矛盾突出。
特别在冬季，冬春、秋冬季节转化时表现更明显，是这些季节鸡群容易发生传染病的主要原因。
鉴于此，峪口禽业在大量市场调查的基础上，结合30多年鸡舍建设经验，特推荐一套适合当前农户养殖现状的“起步阶段”、“中等规模饲养阶段”、“大规模饲养阶段”等三种鸡舍建设模式，供处于不同养殖阶段、不同养殖规模的养殖户参考。
起步阶段蛋鸡舍建设｜存栏2000-5000只适合于刚进入养鸡行业或有2-3年养殖经验的农户，推荐饲养规模为2000-5000只。
一、鸡舍建设的基本规划1、场址选择：避开养殖密集区，水质较好。
2、饲养模式：“育雏育成”和“产蛋”两阶段笼养。
3、鸡舍建筑：2000-3000只饲养规模推荐采用：半开放式鸡舍；两列三层全阶梯式饲养；水泥地面；墙面白水泥批白；自然通风，设天窗、地窗；人工或机械清粪；人工喂料。
5000只饲养规模推荐采用：密闭式鸡舍；三列三层全阶梯式饲养；水泥地面；墙面白水泥批白；机械通风；人工或机械清粪；人工或机械喂料。
标准鸡舍设计图
③稻草帘
离村庄 清粪出口 （二层以上）
1公里 ④同②
以上10米以上 ⑤塑料布
①塑料垫网 ⑥顶棚（无滴膜）
②钢丝
宿舍仓库 ③支架舍 顶 构 造
门口消毒池 院墙
④水泥地面
棚架结构（15-20平方米）
烟囱
食槽
自动
水线
悬挂式
料桶
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
附
4×1.4米 ②0.8×0.8米 ⑤门口（清粪）
棚③湿帘 ⑨地炉 ④2米×1.4米1.4×1.4米
架离地0.8米 离地1米 窗户离地1米1.2×2米
湿帘总面积
至少是鸡舍顶棚以下
截面积的1.5倍以上
② ③ ⑥
湿帘 ⑤
3×1.4米
6米4米
4米 －①瓦面
蛋鸡养殖场鸡舍工程结构设计
蛋鸡养殖场鸡舍工程结构设计第一章编制依据及原则一、编制依据1.长葛市和尚桥镇新张营村蛋鸡养殖场鸡舍的招标文件和图纸；2.国家省有关施工验收规范、标准；3.国家、省、市有关文件、规定。
《建筑结构荷载规范》（GB50009-2001）《钢结构设计规范》（GB500017-2003）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《门式钢架轻型房屋钢结构技术规程》（CECS102:2002）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《钢结构工程施工质量验收规范》（GB50205-2001）《建筑抗震设计规范》（2008版）（GB50011-2001）《砌体结构设计规范》（GB50003-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JCJ82-91）《建筑地基处理技术规程》 (JGJ79-2001) 《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑工程抗震设防分类标准》 (GB50223-2008) 《建筑地基基础设计规范》（GB50007-2002）《混凝土结构设计规范》（GB50010-2002）《岩土工程勘察规范》（GB50021-2001）《钢结构防火涂料》 (GB14907—2002) 《钢结构防火涂料应用技术规范》（CECSS24：90）《涂装前钢材表面锈蚀等级和除锈等级》 (GB8923-88) 《钢结构用高强度大六角头螺栓、大六角螺母、》（GB/T1231-91）《紧固件机械性能、螺栓、螺钉和螺柱》（GB3098 1-2000）《低合金高强度结构钢》（GB/T1591-2008）《碳素结构钢》（GB/T700-2006）《碳钢焊条》（GB/T5117-1995）《碳素钢埋弧焊用焊剂》（JBT56097-1999）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-1999）《低合金钢焊条》 (GB/T5118-1995) 《地基与基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204－2002）《砌体工程施工质量检验评定标准》（GB/50202-2002）《钢结构工程质量检验评定标准》 (GB50221-95)4.其他相关的规范、规程第二章工程概况一、工程概况本工程结构形式为轻钢门式钢架结构，抗震设防烈度为7度，建筑面积为1041㎡，檐口高度为3.3米，车间长度70米，宽为14.26米.二. 施工部署2.1工程管理目标工程质量目标：合同规定质量等级为合格，项目部定为公司内部优良工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起步阶段（存栏5000只）蛋鸡舍设计(图)
1、场址选择：避开养殖密集区，水质较好。
2、饲养模式：“育雏育成”和“产蛋”两阶段笼养。
3、鸡舍建筑：
推荐采用：半开放式鸡舍；两列三层全阶梯式饲养；水泥地面；墙面白水泥批白；自然通风，设天窗、地窗；人工或机械清粪；人工喂料。
4、鸡舍土建
1）、鸡舍长宽：鸡舍长38.8米；前过道2米、后过道1.5米，单列笼长34.56米（18组笼，单笼长1.9 2米）；鸡舍宽10.14米，其中粪沟宽1.8米，过道宽1米（图1）。
2）、窗户：安装AC2000通风系统，窗户上沿略高于鸡舍顶笼或持平（图2、图3）。
3）、风机（机械纵向通风）：直径1.4米的风机2台，直径0.8米的风机2台，交叉安装在正对鸡舍过道的后墙上，风机中心（轴心）与第二层笼的高度持平（图4、图5）。
4）、降温系统：安装水帘（屋脊高1.0米）（图6、图7）。
5）、光照：灯泡应高出鸡笼顶层50厘米，位于过道中间和两侧墙上。
灯泡间距：2.5-3.0米，四列灯泡交错安装，两侧灯泡安装在两侧墙上。
