双金属温度计试验作业指导书

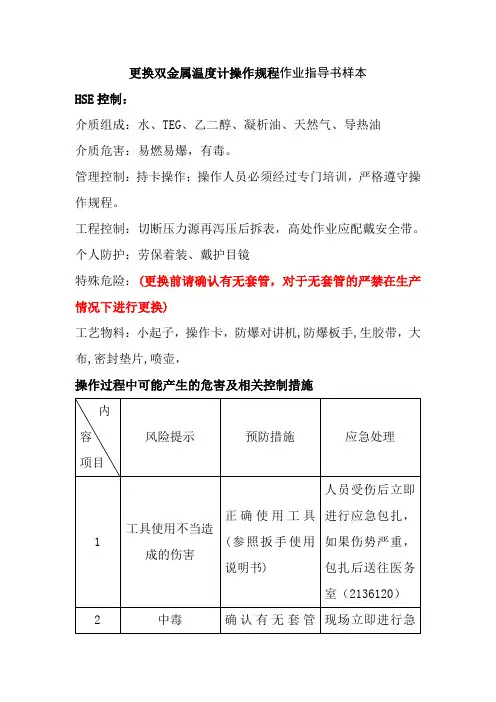

更换双金属温度计操作规程作业指导书样本
更换双金属温度计操作规程作业指导书样本
HSE控制：
介质组成：水、TEG、乙二醇、凝析油、天然气、导热油
介质危害：易燃易爆，有毒。
管理控制：持卡操作；操作人员必须经过专门培训，严格遵守操作规程。
工程控制：切断压力源再泻压后拆表，高处作业应配戴安全带。
个人防护：劳保着装、戴护目镜
特殊危险：(更换前请确认有无套管，对于无套管的严禁在生产情况下进行更换)
工艺物料：小起子，操作卡，防爆对讲机,防爆板手,生胶带，大布,密封垫片,喷壶，
操作过程中可能产生的危害及相关控制措施。
作业指导书 热电偶 热电阻 双金属温度计
一、工程概述：夏港电厂三期工程为2×330MW燃煤发电机组，其主要温度测量元件有工业用热电偶、热电阻和双金属温度计。
温度参数是对电厂经济安全运行监控的重要依据。
这台机组共有热电偶近400支，热电阻400多支，主要用于汽水系统温度、壁温、烟温、轴温等的测量。
测温元件按照要求强检项目为100%检定，抽检项目按总数量的均方根进行检定，同时还要对工程用补偿导线进行性能测试，双金属温度计约有170多支，应进行100%进行检定。
二、编写依据：1、《电力建设施工及验收规范》（热工仪表及控制装置篇）2、《火电施工质量验收及评定标准》（热工仪表及控制装置）3、《火力发电厂热工仪表及控制装置监督条例》4、《国家计量检定规程》JJG351-96 工业用廉金属热电偶JJG229-98 工业铂、铜热电阻JJG226-98 双金属温度计5、山东电力工程咨询院图纸及有关厂家说明书。
三、主要工器具、量具（一）热电偶校验1、二等标准铂铑10—铂热电偶两支2、6位半数字万用表一个3、管式检定炉、油恒温槽各一台4、电子交流稳压器一台5、冰点槽一个6、工业热电偶、热电阻自动检定系统7、500V兆欧表一台8、钢卷尺、游标卡尺各一只9、平口、十字花螺丝刀各一把（二）热电阻校验1、二等标准铂电阻温度计两支2、电子交流稳压器一台3、标准油槽一台4、工业热电偶、热电阻自动检定系统5、绝缘电阻表100V 一台6、冰点槽一个7、数字万用表6位半一台8、平口、十字花螺丝刀各一把9、万用表一个四、工艺流程（一）校验前的准备1、施工图纸、有关技术文件及必要的仪表使用说明书齐全。
2、施工人员已经过必要的技术培训等工作。
3、已做好技术交底和安全交底工作。
4、检验用的标准仪表和仪器应具备有效的检定合格证。
5、计量室应光线充足，不应有震动和较强的电磁场干扰。
6、校验人员应具有校验温度元件的资质且持证上岗。
（二）热电偶的校验施工步骤工艺要求1、校验前的检查1.1热电偶的几何尺寸用钢卷尺检查。

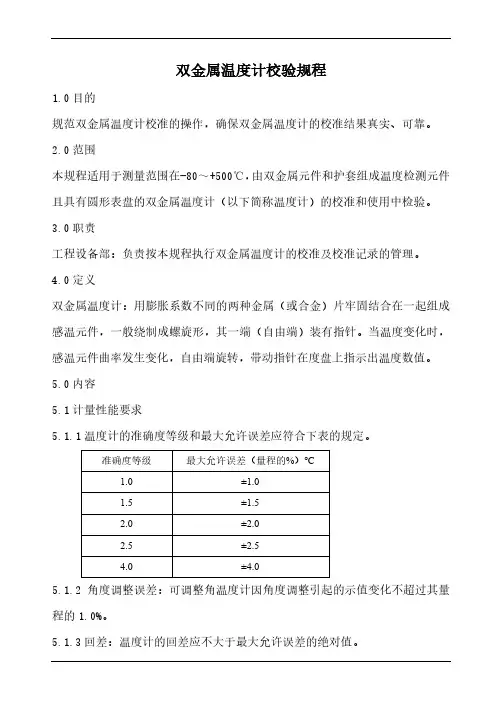

双金属温度计校验规程
双金属温度计校验规程1.0目的规范双金属温度计校准的操作，确保双金属温度计的校准结果真实、可靠。
2.0范围本规程适用于测量范围在-80～+500℃，由双金属元件和护套组成温度检测元件且具有圆形表盘的双金属温度计（以下简称温度计）的校准和使用中检验。
3.0职责工程设备部：负责按本规程执行双金属温度计的校准及校准记录的管理。
4.0定义双金属温度计：用膨胀系数不同的两种金属（或合金）片牢固结合在一起组成感温元件，一般绕制成螺旋形，其一端（自由端）装有指针。
当温度变化时，感温元件曲率发生变化，自由端旋转，带动指针在度盘上指示出温度数值。
5.0内容5.1计量性能要求5.1.1温度计的准确度等级和最大允许误差应符合下表的规定。
准确度等级最大允许误差（量程的%）℃1.0 ±1.01.5 ±1.52.0 ±2.02.5 ±2.54.0 ±4.05.1.2角度调整误差：可调整角温度计因角度调整引起的示值变化不超过其量程的1.0%。
5.1.3回差：温度计的回差应不大于最大允许误差的绝对值。
5.2外观5.2.1温度计各部件装配要好，不得松动，保护套应牢固、均匀和光洁。
5.2.2温度计表头所用的玻璃或其他透明材料应保持透明，不得有妨碍读数的缺陷或损伤。
5.2.3温度计度盘上的刻线、数字和其他标志应清晰、正确。
5.2.4温度计指针应遮盖（伸入）最短分度线的1/4～3/4，指针指示端宽度不应超过最短分度线的宽度。
5.2.5温度计指针与度盘平面间的距离不应大于5mm，但不应触及度盘，对于可调角双金属温度计该项检查应在轴向（或径向）位置到径向（或轴向）位置的全过程中进行。
5.2.6温度计表盘上应标有制造厂名（或厂标）、型号、出厂编号、国家温度摄氏度的符号“℃”、准确度等级、制造年月及计量器具制造许可证和编号。
5.3校准条件5.3.1标准器5.3.1.1选用标准器如下：二等标准水银温度计（‐30～+300）℃；5.3.1.2配套设备如下：恒温槽。

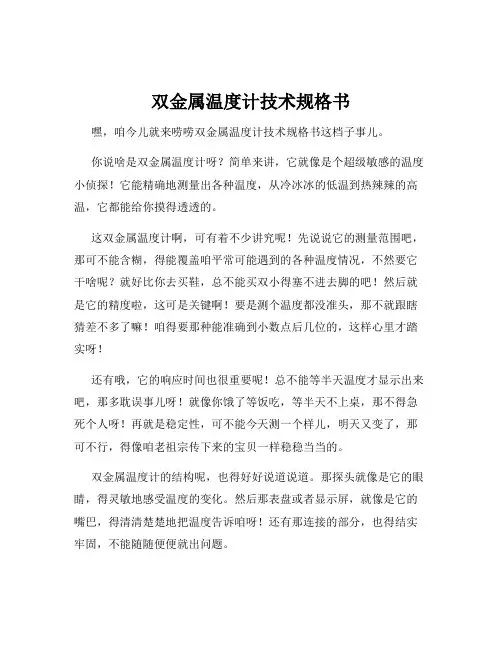

双金属温度计技术规格书
双金属温度计技术规格书嘿，咱今儿就来唠唠双金属温度计技术规格书这档子事儿。
你说啥是双金属温度计呀？简单来讲，它就像是个超级敏感的温度小侦探！它能精确地测量出各种温度，从冷冰冰的低温到热辣辣的高温，它都能给你摸得透透的。
这双金属温度计啊，可有着不少讲究呢！先说说它的测量范围吧，那可不能含糊，得能覆盖咱平常可能遇到的各种温度情况，不然要它干啥呢？就好比你去买鞋，总不能买双小得塞不进去脚的吧！然后就是它的精度啦，这可是关键啊！要是测个温度都没准头，那不就跟瞎猜差不多了嘛！咱得要那种能准确到小数点后几位的，这样心里才踏实呀！还有哦，它的响应时间也很重要呢！总不能等半天温度才显示出来吧，那多耽误事儿呀！就像你饿了等饭吃，等半天不上桌，那不得急死个人呀！再就是稳定性，可不能今天测一个样儿，明天又变了，那可不行，得像咱老祖宗传下来的宝贝一样稳稳当当的。
双金属温度计的结构呢，也得好好说道说道。
那探头就像是它的眼睛，得灵敏地感受温度的变化。
然后那表盘或者显示屏，就像是它的嘴巴，得清清楚楚地把温度告诉咱呀！还有那连接的部分，也得结实牢固，不能随随便便就出问题。
它的材质也不能马虎呀！得能经得住各种环境的考验，不管是潮湿的呀，还是高温的呀，都得稳稳当当的。
这就好比战士上战场，没有好装备怎么行呢？而且呀，好的材质还能让它的使用寿命更长呢，咱可不想三天两头就换一个温度计吧！咱再想想，双金属温度计在不同的领域都大有用处呢！在工业上，那可是把关温度的重要角色，稍有偏差可能就会影响产品质量。
在日常生活中，咱也能拿它来测测家里的温度呀，看看是不是该开空调或者暖气啦。
你说这双金属温度计是不是很神奇呀？它就像一个默默工作的小卫士，为我们的生活和工作保驾护航。
咱可得好好了解它的技术规格，选一个最合适的，让它发挥出最大的作用呀！难道不是吗？总之呢，双金属温度计虽然看起来小小的一个，但它的技术规格可一点儿都不简单。
咱得认真对待，选对了才能让它更好地为咱服务呀！这可不是开玩笑的事儿哟！。
(完整word版)双金属温度计说明书
WSS、WSSX系列WSS, WSSX Series工业双金属温度计Industrial double metal thermometer说明书Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd一、用途双金属温度计是一种适合测量中、低温的现场检测工业仪表。
可用来直接测量气体、液体和蒸汽的温度。
带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。
双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。
双金属温度计分为普通型、户外型、防腐型三种。
普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。
户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。
防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。
二、结构原理双金属温度计感温元件采用多圈直螺旋形双金属片。
一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。
径向型结构指示针通过转角弹簧与芯轴连接。
当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。
电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。
三、主要技术参数1、温度计为轴向型、径向型、135°三种型式。
2、温度计的精度等级为1级、1.5级。
3、温度计的测量范围见表一。
4、温度计的时间常数不超过40S。
5、保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为6.4MaP。
6、温度计分普通型、户外型、防腐型三种型式。
7、温度计的接点为上、下限，单限，双上限（全部常开）。
8、接点额定功率：10VA（无感负载）。
防腐双金属温度计 说明书
防腐双金属温度计一、、概述：防腐双金属温度计，采用先进的加工技术，将聚四氟乙烯烧结在测温保护管及连接装置金属表面，以确保传感器与介质接触部位不被腐蚀。
可广泛应用于各类化工企业，可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的温度。
测量范围：-60~40℃，0~50、100、150、200、250℃，也可以由用户指定； 二、技术参数： 精度等级：1.5%F .S工作压力：最大使用压力4.0MPa ；F4 包层厚度：~1.0mm ，也可由用户指定；防腐质量检验：采用电火花微孔探伤检测，电压12kV ，频率 1.6 X 106Hz 不击穿； 金属保护管材质：304；或由用户指定； 金属保护管外径；Ф6，Ф8，Ф10；连接方式：(1) 可动外螺纹：公制、英制，由用户指定； (2) 法兰连接：公制、英制，由用户指定； 指示表外径：D= Ф80，Ф100，Ф150； 三、型号、示意图及规格： 安装固定装置型号 示意图形式 公称压力 插入长度LWSS-481F WSS-411F WSS-401F WSS-581F WSS-511F WSS-501F可 动 外 螺 纹 4.0MPa 以下WSS-482F WSS-412F WSS-402F WSS-582F WSS-512F WSS-502F固定法兰4.0MPa 以下100 150 200250 300 400500 750 1000 1250 1500 2000 四、安装注意事项；防腐双金属温度计保护管外衬聚四氟乙烯包层较薄，易被尖硬物质刺破，在拆箱、安装过程中要小心，以免刺穿碰坏。
验收检验：聚四氟乙烯保护管出厂前已经严格检验，但为防止拆箱、运输过程的损坏，使用前应外观检查，并采用电火花微孔探伤检测，电压12kV ，频率 1.6 X 106Hz 不击穿；聚四氟乙烯固定螺纹，工作压力为0.6MPa ，安装时用力适当，松紧适度，以免拧坏聚四氟乙烯固定螺纹。
五、订货须知：订货时需注明型号、分度号、总长及插入长度 (L 及Ⅰ)、金属保护管外径及材质、连接装置形式及规格、数量；固定螺纹采用聚四氟乙烯，在螺纹规格前加“F ”，如：FM27×2；如有特殊要求，请在订货时详细说明。
4、双金属温度计操作规程
双金属温度计操作规程1 范围本规程适用于测量范围在-80～+500℃，由双金属元件和护套组成温度检测元件且具有圆形度盘的双金属温度计的首次检定、后续检定和作用中检验。
2 术语2.1 可调角双金属温度计可以调整指示装置与检测元件轴线之间角度0～90°的双金属温度计。
2.2 电接点双金属温度计一种带缓行开关式电气接触装置的双金属温度计。
3 概述双金属温度计用膨胀系数不同的两种金属（或合金）片牢固结合在一起组成感温元件，一般绕制成螺旋形，其一端固定，另一端（自由端）装有指针。
当温度变化时，感温元件曲率发生变化，自由端旋转，带动指针在度盘上指示出温度数值。
双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体和蒸汽的温度。
其原理是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
为提高测温灵敏度，通常将金属片制成螺旋卷形状。
当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围通常是200～650℃，允许误差均为标尺刻度的1%左右。
双金属温度计和棒状的玻璃液体温度计的用途相似，但可在机械强度要求更高的条件下使用。
并且具有：防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。
可取代其它许多形式的测温仪表，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
实际应用中保护管材有1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
表盘结构形式有：轴向型、径向型、135度型、万向型等品种，适应于各种现场安装的需要。
4 计量性能要求4.1 准确度等级和最大允许误差温度计的准确度等级和最大允许误差（允许误差限）应符合表1的规定。
双金属(压力式)温度计校准作业指导书
4.பைடு நூலகம்校准
4.1温度计表头用的保护玻璃或其它透明材料应保持透明，不得有妨碍正确读数的缺陷，各另部件保护层应牢固、均匀和光洁，不得有锈蚀和脱层。
4.1.2温度计刻度盘上的刻线、数字和其它标志应清晰准确，指针应深入到最小分度线的1/4—3/4以内。指针宽度不得大于主分度线宽度，温度计刻度上应标有制造厂名或厂标、温度计型号、国际温标摄氏度符号“℃”、精度等级和产品编号。
双金属（压力式）温度计校准作业指导书
作业指导书
文件编号
WI—PGJ—012
版本
A
修改号
0
标题：双金属（压力式）温度计校准方法
页码
1/1
部门名称
计量室
编制
审核
批准
日期
日期
日期
1.0目的：
保证公司在用双金属（压力式）温度计示值准确。
2.0范围：
适用于公司内在用双金属（压力式）温度计的校准。
3.0标准器：
4.2.2在校验过程中，温度计的指针应平稳移动，不得有显见的跳动和停滞现象。
5.0认真填写双金属（压力式）温度计校准记录表。
5.1双金属（压力式）温度计记录表格编号：QR—PGJ—012/A
4.2示值准确性检查。
4.2.1依次将标准温度计和被校双金属（压力式）温度计插入水浴锅中，保护管浸入被测介质的深度应大于感温元件的长度。控制水浴锅水温在被校点±0.5℃，待示值稳定后方可进行读数。读数时先读标准水银温度计，后读双金属（压力式）温度计示值，然后按相反顺序读回到标准，两次读数为一个循环，去两次读数的平均值为标准和被检点双金属（压力式）温度计的示值读数。按此方法逐点向上校验。双金属温度计校验中必须在正行程和反行程上各进行一次，然后根据平均值确定其误差。
