板材厚度与折弯系数对照表
折弯用槽及系数表
K=0.75MM).
L≤2T
1.尺寸需设公差 的因适当改变K
值，（如:CU T=1.0 L=15+0.3-
0其K值应改为 0.48 增加公差 中值的一般.）
注：0.5以下板材K值为0.1，内尺寸对接即可！
确认：
承认：
L=V/2+T 如需 要换小槽折，K 值必须随之增 大，增加一个槽
位K值增加 0.15MM.(如T1.2 料改用6V时，
K=0.5MM).
L≤2T
1.尺寸需设公差 的因适当改变K 值，（如:SUS Байду номын сангаас=1.0 L=15+0.30其K值应改为 0.38 增加公差 中值的一般.）
L=V/2+T 如需 要换小槽折，K 值必须随之增 大，增加一个槽
12V
18V 25V
折弯系数（内 0.1 0.2 0.2 0.3 0.5
0.6
0.9
最小折弯高度 最小距离折弯特
备注
L=V/2+T 如需 要换小槽折，K 值必须随之增 大，增加一个槽
位K值增加 0.2MM.(如T1.2 料改用6V时，
K=0.65MM).
L≤2T
1.尺寸需设公差 的因适当改变K 值，（如:SPCC T=1.0 L=15+0.30其K值应改为 0.48 增加公差 中值的一半.）
材料
板厚 0.5～
0.8 0.8
1
1.2
1.5
SECC电解板
1.6
SPCC优质冷轧板
SGCC
2
2.5
3
4
5
6 0.5～
0.8 0.8

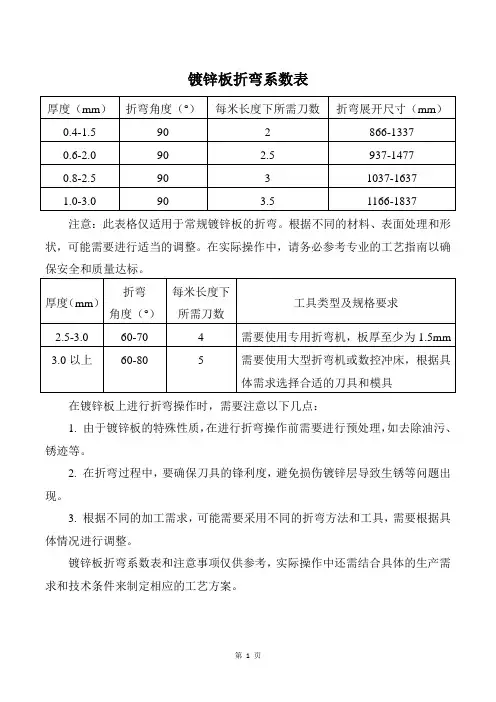

镀锌板折弯系数表
镀锌板折弯系数表
注意：此表格仅适用于常规镀锌板的折弯。
根据不同的材料、表面处理和形状，可能需要进行适当的调整。
在实际操作中，请务必参考专业的工艺指南以确保安全和质量达标。
在镀锌板上进行折弯操作时，需要注意以下几点：
1. 由于镀锌板的特殊性质，在进行折弯操作前需要进行预处理，如去除油污、锈迹等。
2. 在折弯过程中，要确保刀具的锋利度，避免损伤镀锌层导致生锈等问题出现。
3. 根据不同的加工需求，可能需要采用不同的折弯方法和工具，需要根据具体情况进行调整。
镀锌板折弯系数表和注意事项仅供参考，实际操作中还需结合具体的生产需求和技术条件来制定相应的工艺方案。
第1 页。
折弯系数表
板厚折弯系数 板厚 折弯系数 折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试 备考资料 历年真题 考试心得 模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。
2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。
中性层到板料內侧得距离用λ表示(见图一)。
3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。
板厚与适用V型槽宽(见表1)。
表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。
钣金折弯系数表
钣金折弯系数表在钣金加工中，折弯是一项常见的工艺操作。
通过折弯，我们可以将平板钣金加工成各种形状和结构，从而满足不同零部件的需求。
在进行折弯过程中，钣金的材料、厚度、弯曲角度等因素都会影响到折弯的精度和质量。
为了帮助工程师和操作人员更好地进行钣金折弯工艺设计，我们制作了以下钣金折弯系数表。
钣金折弯系数表在使用这个钣金折弯系数表时，首先需要了解以下几个参数：•材料类型：不同材料的机械性能不同，会直接影响到折弯的难度和效果。
•板材厚度：板材的厚度越大，弯曲时所需的力量就越大。
•弯曲角度：不同的弯曲角度需要不同的工艺参数。
接下来是钣金折弯系数表的一部分内容：材料类型板材厚度（mm）90度折弯系数135度折弯系数180度折弯系数铝合金 1.0 1.2 1.5 2.0铝合金 1.5 1.5 1.8 2.3不锈钢 1.0 2.0 2.5 3.0不锈钢 1.5 2.5 3.0 3.5通过以上表格中的数据，可以看到不同材料和板材厚度在不同折弯角度下所需的折弯系数。
在实际操作中，操作人员可以根据这些系数，合理调整折弯机的参数，从而获得更好的折弯效果。
除了以上展示的部分数据外，我们还可以根据具体的需求和实际情况制作更详细的钣金折弯系数表，以帮助工程师和操作人员更好地进行钣金折弯工艺设计和操作。
结语钣金折弯是一项重要的钣金加工工艺，合理的折弯工艺设计和参数调整可以提高生产效率和产品质量。
钣金折弯系数表作为一种辅助工具，能够帮助工程师和操作人员更好地进行工艺设计和操作，提高钣金加工的效率和质量。
希望这份钣金折弯系数表能对您在钣金加工过程中的工作有所帮助。
折弯系数表
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.3
实际厚
ξ
2.5 实际厚
ξ
3
3
4
实际厚
ξ
4.5
实际厚
ξ
5
实际厚
ξ
6
实际厚
ξ
6
实际厚
ξ
Q235/SPCC冷轧钢板（90°）
6
7
8
10 12 16
40 备 注 28
40 备 注 28
压平系数 为0.5
3.8 8
折弯系数一览表
第2页 共3页
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
折弯系数一览表
SGCC/SECC镀锌板
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
折弯系数表
折 弯 系 数 一 览 表
A5052P/5052P铝板（90° ）
板材厚度 V型槽 折弯最小尺寸 实际厚度 0.3
ξ ξ
6 4
7 5
8 5.5
10 7
12 8.5
16 11
25 17.5
40 28
备注
0.5 0.8 1 1.2 1.5 2 2.5 3 4
实际厚度 实际厚度
ξ
实际厚度
ξ
0.87 1.6
ξ 0.7 实际厚度 0.46 ξ 1.1 实际厚度 ξ
1.35-1.40
0.46 1.16
0.46 1.22
压平系数 为0.5
实际厚度 0.95 ξ 1.62 实际厚度 1.17 ξ 1.86 实际厚度
ξ
0.95 1.72 1.17 2 1.41 2.32
0.95 1.84 1.17 2.06 1.41 2.4 2.98
实际厚度
ξ
1.17 2.28 1.4 2.64 1.88 3.06
1.4 2.8 1.88 3.34
1.88 3.76 4.47 2.85 5
实际厚度
ξ
实际厚度
ξ
实际厚度
ξ
2.85 5.7 3.8 6.8
3.8 8 第2页 共3页
折弯系数一览表
折 弯 系 数 一 览 表
SGCC/SECC镀锌板
板材厚度 V型槽 折弯最小尺寸 实际厚度 0.3
ξ ξ
6 4
7 5
8 5.5
10 7
12 8.5
16 11
25 17.5
40 28
备注
0.5 0.8 1 1.2 1.5 1.6 2 2.5 3 4
冷板折弯系数表
冷板折弯系数表冷弯折弯系数表是一个非常重要的工具，用于确定冷板弯曲加工过程中所需的力学参数和加工参数。
它可以提供不同材料和不同厚度的冷板折弯的参考数值，帮助工程师和操作人员准确预测和规划冷板折弯加工过程。
下面是一些冷板折弯系数表的相关参考内容。
冷板折弯系数表按照不同的材料和不同的厚度进行分类，每个分类列出了相应的工材料的折弯系数。
冷板折弯系数表中的折弯系数通常表示为一个数字，该数字代表了冷板在折弯过程中的弯曲能力。
较低的折弯系数表示较大的弯曲能力，而较高的折弯系数表示较小的弯曲能力。
采用不同的冷板折弯系数表可以根据材料的不同和厚度的不同得到相应的折弯系数。
这些表通常由专门的设计团队或机械加工行业的协会编制。
下面是一些常见的冷板折弯系数表的相关参考内容：1. 美国标准材料冷板折弯系数表：该表收录了常见金属材料的折弯系数，如不锈钢、铁、铝、铜等。
该表可以提供冷板折弯系数的参考数值，帮助工程师和操作人员进行冷板折弯的规划和预测。
2. 欧洲标准材料冷板折弯系数表：与美国标准材料冷板折弯系数表类似，该表收录了常见金属材料的折弯系数。
它也可以为冷板折弯加工提供准确的参数参考。
3. 日本材料冷板折弯系数表：该表以日本标准为基础，收录了常见金属材料的折弯系数。
这些折弯系数是根据日本工程师多年的经验总结得出的，可以为冷板折弯加工提供参考。
4. 厚度不同的冷板折弯系数表：该表按照不同的冷板厚度进行分类，列出了不同厚度的冷板的折弯系数。
这可以帮助工程师和操作人员在冷板折弯过程中选择适当的厚度和相应的折弯系数。
冷板折弯系数表是一个重要的参考工具，可以帮助工程师和操作人员预测和规划冷板折弯加工过程。
通过选择适当的冷板折弯系数，可以确保折弯加工过程的准确性、安全性和可靠性，从而提高产品质量和生产效率。
因此，熟悉并正确使用冷板折弯系数表对于冷板折弯加工是非常重要的。
折弯系数表
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载折弯系数表地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+Z L:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z：折弯系数（见下表）铁板：不锈钢板：全国注册建筑师、建造师考试备考资料历年真题考试心得模拟试题Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
