地基承载力检测要求和标准 汇总表
《建筑桩基础设计与施工验收规范》（DBJ50-200-2014） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012）
基底面总面积1000~3000㎡，3个点； 基底面总面积≥3000㎡，6个点，面积每增加1500㎡，增加1个取样点； 大直径嵌岩桩应进行桩端持力层检验。一柱一桩的大直径嵌岩桩，应视岩性检验 孔底3倍桩径或5M范围内有无不良地质条件。人工挖孔桩桩端持力层检验时，对发 现异常的桩孔应全部进行验证，未发现异常的桩孔，随机抽取其总数的20%进行验
地基持力层检测执行标准
基础类型 人工挖孔桩（嵌岩桩） 人工挖孔桩（端承桩，无法取岩 芯） 人工挖孔桩（摩擦桩） 钻孔灌注桩 钻孔灌注桩
旋挖桩
独立柱基、条基、筏板基础 独立柱基、条基、筏板基础（无法 取岩芯）
桩基础独立柱基源自地基承载力检测方法 检测数量
人工挖孔灌注桩桩身完整性可采用低应变法进行检测，抽检数量为每个承台至少1
取岩芯
根，且不应少于总桩数的30%和20根。并在上述抽检桩数范围内，采用声波透射法 或钻芯法对部分受检桩进行检测，抽检数量不应少于总桩数的10%。取岩芯不少于
总桩数的10%，不少于10根
平板载荷试验
总桩数的1%，不少于3根
桩静载试验 取岩芯 桩静载试验
取岩芯
取岩芯
桩数的1%，不少于3根；50根以内的为2根
《建筑地基基础检测技术规范》DBJ50/T-136-2012
《建筑地基基础工程施工质量验收规范》（DBJ50-125-2011）
《建筑地基基础检测技术规范》DBJ50/T-136-2012
《建筑地基基础检测技术规范》DBJ50/T-136-2012
《建筑地基基础工程施工质量验收规范》（DBJ50-125-2011）
平板载荷试验
单位工程试验点数不少于3点
取岩芯、动力触探、 静力触探、土工试验
不少于3个，且不应少于同批次基坑总数的10%
平板载荷试验
单位工程试验点数不少于3点,且面积每增加3000㎡应增加1个测试点
条形基础、筏板基础
平板载荷试验
单位工程试验点数不少于3点,且面积每增加3000㎡应增加1个测试点
条形基础、筏板基础
桩基础 强夯处理地基
换填地基
动力触探、静力触探 基底面总面积<1000㎡，4个点；
、土工试验（土质地
基）
基底面总面积1000~3000㎡，6个点；
基底面总面积≥3000㎡，9个点，面积每增加1000㎡，增加1个取样点；
取岩芯
桩端持力层检验 平板载荷试验 平板载荷试验
基底面总面积<1000㎡，2个点；
取岩芯不少于总桩数的10%，不少于10根。桩身完整性检测方法应采用声波透射法 或钻芯法全数检测。采用单桩竖向抗压承载力静载试验进行检测。抽检数量不应 少于总桩数的1%，且不得少于3根；当总桩数在50根以内时，不应少于2根。地基 勘探点间距应符合（1）对端承桩（含勘岩桩）宜为12~24m，相邻勘探孔揭露的持 力层层面高差宜控制为1m~2m。（2）对摩擦桩宜为20~35m，当地层条件复杂，影 响成桩或设计有特殊要求时，勘探点应适当加密。（3）高回填土、岩溶、岩土界 面坡率大于10%等复杂地基的一柱一桩工程，宜每柱设置勘探点。 不少于6组，且每种岩性不少于3组
平板载荷试验
不少于3个点
取岩芯
桩径大于等于800，每个结构单元。安全等级为一级，不少于总桩数10%，且不少 于6根；安全等级为二、三级，不少于总桩数的5%，且不少于5根。
取岩芯
桩径小于800，每个结构单元。安全等级为一级，不少于总桩数5%，且不少于6 根；安全等级为二、三级，不少于总桩数的3%，且不少于4根。
《旋挖成孔灌注桩工程技术规程》（DBJ50-156-2012）
《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础设计规范》（DBJ50-047-2006） 《建筑地基基础设计规范》（DBJ50-047-2006）
桩身完整性可采用低应变法进行检测，抽检数量为每个承台至少1根，且不应少于 总桩数的30%和20根。对大直径灌注桩，并在上述抽检桩数范围内应采用声波透射 法或钻芯法对部分受检桩进行检测，抽检数量不应少于总桩数的10%。取岩芯时不 少于总桩数的10%，不少于10根 桩数的1%，不少于3根；50根以内的为2根
证。 单位工程试验点数不少于3个点，且每3000㎡不少于一个点 单位工程试验点数不少于3个点
准
依据 《建筑地基基础检测技术规范》（DBJ50/T-136-2012）
《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012） 《建筑地基基础检测技术规范》（DBJ50/T-136-2012）
动力触探经验公式汇总及地基承载力试验记录表
动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。
地基承载力实验工程名称：北京绕城公路城市化改造工程合同号：RC-A1 试验编号：/地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-008。

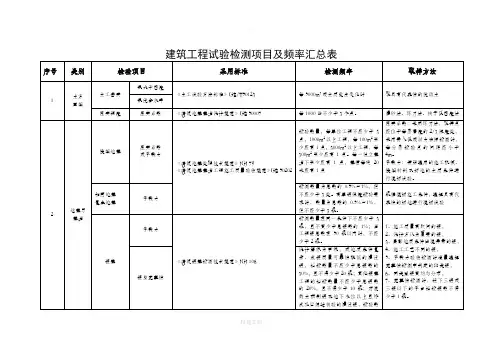

建筑工程试验检测项目及频率汇总表
建筑工程试验检测项目及频率汇总表
精选文档
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
精选文档
精选文档
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
建筑工程试验检测项目及频率汇总表
精选文档
精选文档。
地基承载力试验
加载分级不应少于 8级。最大加载量 不应小于设计要求 压力值的2倍。
每级加载后，间隔10、 当在连续两小时内，每小时的沉
10、 10、 15、
降量小于0.1mm时，则认为已
15min以后每隔半小 趋于稳定，即可加下一级荷载。
时测读一次。
检测类型
试验终止条件
卸载规定
a、某级荷载下，桩顶的沉降量为前一级荷载作用下的 每级卸载量为加载量的2倍，每级
5、加荷分级不应少于8级。最大加载量不应小 于设计要求的两倍。
6、每级加载后，按间隔10min、10min、10min、 15min、15min，以后为每隔半小时测读一次沉降量， 当在连续两小时内，每小时的沉降量小于0.1mm时， 则认为已趋稳定，可加下一级荷载。
7、正式加压前应预压最大加载量的5%，预压时 间为5min，预压结束卸载为零，架表开始试验
后每隔30min测读一 认为已达到相对稳定，可加下一
次。
级荷载；
Байду номын сангаас
复合地基 承载力试验
加载等级可分为 每加一级荷载前后均应 当一小时内沉降量小于0.1mm 8~12级。最大加 各读记承压板沉降量一 时，即可加下一级荷载。 载量不应小于设计 次，以后每半小时读记 要求压力值的2倍。 一次。
地基土承载力 试验（浅层平 板载荷试验）
《建筑基桩检 测技术规范》 （JGJ106-2003）
混凝土预制桩
(包括预应力管桩)、钢 桩及各种类型的混凝土灌 注桩。
数量为桩总数的0.5%~1%，且 每项单体工程不应少于3处。有 单桩强度检测要求时，数量为 总数的0.5%~1%，但不应少于3 根。
《建筑地基处 理技 术规范》
（JGJ79-2002）

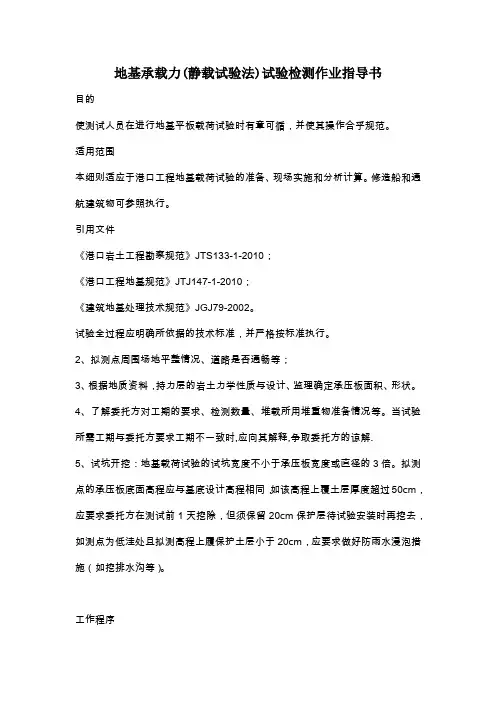

19.地基承载力(静载试验法)试验检测作业指导书
地基承载力(静载试验法)试验检测作业指导书目的使测试人员在进行地基平板载荷试验时有章可循，并使其操作合乎规范。
适用范围本细则适应于港口工程地基载荷试验的准备、现场实施和分析计算。
修造船和通航建筑物可参照执行。
引用文件《港口岩土工程勘察规范》JTS133-1-2010；《港口工程地基规范》JTJ147-1-2010；《建筑地基处理技术规范》JGJ79-2002。
试验全过程应明确所依据的技术标准，并严格按标准执行。
2、拟测点周围场地平整情况、道路是否通畅等；3、根据地质资料，持力层的岩土力学性质与设计、监理确定承压板面积、形状。
4、了解委托方对工期的要求、检测数量、堆载所用堆重物准备情况等。
当试验所需工期与委托方要求工期不一致时,应向其解释,争取委托方的谅解.5、试坑开挖：地基载荷试验的试坑宽度不小于承压板宽度或直径的3倍。
拟测点的承压板底面高程应与基底设计高程相同，如该高程上覆土层厚度超过50cm，应要求委托方在测试前1天挖除，但须保留20cm保护层待试验安装时再挖去，如测点为低洼处且拟测高程上履保护土层小于20cm，应要求做好防雨水浸泡措施（如挖排水沟等）。
工作程序4.1最大加载量的确定最大加载量应根据检测性质（验收检测、为设计提供依据）、承压板面积和预估极限承载力计算确定，地基极限承载力的预估值由委托方提供，如委托方未提供，则可根据场地的地质资料确定。
4.2现场准备测试前由项目负责人或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：1、进入工地检测前，应收集场地的工程地质资料，及有关基础的设计资料，确定检测点位、数量，取得委托方对各拟测点的最大加载值的要求（应为书面材料，由委托方、监理、设计三者之一出具或签字认可）。
填写《检测项目概况表》。
试验装置、设备、材料、工具的准备1）、反力装置主、副梁的工字钢型号和长度应根据结构计算确定，并应满足规范要求。
一般情况下，主副梁可采用以下型号：主梁：用I36工字钢，每根可受40吨。

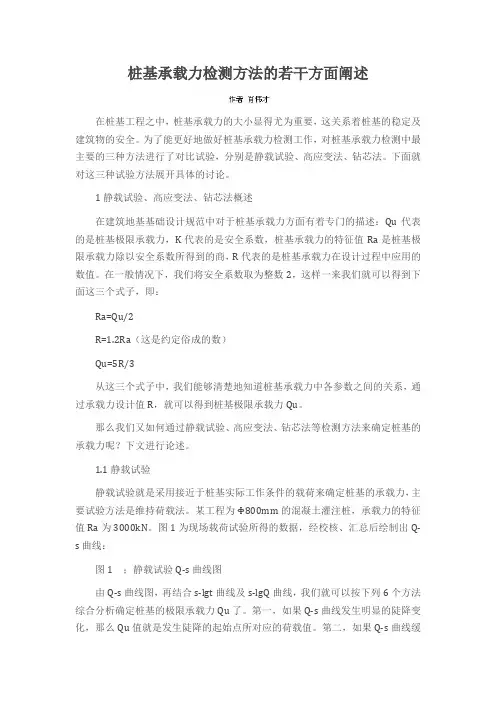

桩基承载力检测方法的若干方面阐述
桩基承载力检测方法的若干方面阐述在桩基工程之中，桩基承载力的大小显得尤为重要，这关系着桩基的稳定及建筑物的安全。
为了能更好地做好桩基承载力检测工作，对桩基承载力检测中最主要的三种方法进行了对比试验，分别是静载试验、高应变法、钻芯法。
下面就对这三种试验方法展开具体的讨论。
1静载试验、高应变法、钻芯法概述在建筑地基基础设计规范中对于桩基承载力方面有着专门的描述：Qu代表的是桩基极限承载力，K代表的是安全系数，桩基承载力的特征值Ra是桩基极限承载力除以安全系数所得到的商，R代表的是桩基承载力在设计过程中应用的数值。
在一般情况下，我们将安全系数取为整数2，这样一来我们就可以得到下面这三个式子，即：Ra=Qu/2R=1.2Ra（这是约定俗成的数）Qu=5R/3从这三个式子中，我们能够清楚地知道桩基承载力中各参数之间的关系，通过承载力设计值R，就可以得到桩基极限承载力Qu。
那么我们又如何通过静载试验、高应变法、钻芯法等检测方法来确定桩基的承载力呢？下文进行论述。
1.1静载试验静载试验就是采用接近于桩基实际工作条件的载荷来确定桩基的承载力，主要试验方法是维持荷载法。
某工程为Φ800mm的混凝土灌注桩，承载力的特征值Ra为3000kN。
图1为现场载荷试验所得的数据，经校核、汇总后绘制出Q-s曲线：图1 ；静载试验Q-s曲线图由Q-s曲线图，再结合s-lgt曲线及s-lgQ曲线，我们就可以按下列6个方法综合分析确定桩基的极限承载力Qu了。
第一，如果Q-s曲线发生明显的陡降变化，那么Qu值就是发生陡降的起始点所对应的荷载值。
第二，如果Q-s曲线缓慢变化，那么Qu值可以根据沉降量来确定：对直径小于800mm的桩，宜取s=40mm对应的荷载值；对于直径大于或等于800mm的桩，取s=0.05d（d为桩端直径）且s不大于80mm对应的荷载值；当桩长大于25m时，还应考虑桩身弹性压缩量，但荷载值对应的总沉降量不得大于80mm。
地基承载力 标准贯入试验(标准化作业指导书)
公路工程试验检测中心有限公司地基承载力（标准贯入试验）标准化作业指导书一、依据的检测标准及技术要求本作业指导书依据的检测标准及技术要求是：《岩土工程勘察规范》（GB 50021-2001）（2009版）中的“标准贯入试验”。
参考规范为：《建筑地基处理技术规范》（JGJ 79-2012）。
二、适用范围适用于砂土、粉土和一般粘性土。
三、试验目的通过标准贯入试验得到标准贯入试验锤击数N值，并可对试验中取出的土样进行鉴别、记录，以辅助判断地基土的物理力学性质。
标准贯入试验并不能直接测定砂土、粉土和粘性土的强度、变形参数、地基承载力、单桩承载力、砂土和粉土的液化、成桩的可能性等物理力学性质，而是通过与其他原位试验手段或室内试验成果进行对比，建立关系式，积累地区经验，才能评价地基土的物理力学性质。
四、试验原理标准贯入试验（SPT）（standard penetration test）实质上属于动力触探之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头，称之为贯入器。
标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N表示，也称标贯击数。
五、仪器设备标准贯入试验的设备主要由贯入器、钻杆和穿心锤三部分组成，设备规格见表5.1。
表5.1 标准贯入试验设备规格六、试验准备6.1 收集和了解检测工程概况检测任务开展前，应对受检工程进行现场调查，搜集其工程地质资料、施工记录等，对于各土层的岩性特征进行详细了解并记录。
6.1.1 项目名称，建设、设计、施工、监理单位名称等信息；6.1.2 场地工程地质勘察报告。
内容应包括包括地貌、水文地质条件、土层分布等地质资料。
6.2 确认检测数量6.2.1 按照设计文件和委托方的要求进行检测。
6.2.2 对于强夯地基均匀性检验，可采用标准贯入试验。
地基承载力试验频率
一、地基承载力
1、挡墙基础:每侧每10延米至少检测2个点,必要时可根据需要增加检测点。
2、桥涵基础：每桥台至少检测6点，必要时可根据需要增加检测点。
二、地基承载力的计算（当用轻型触探仪检测时）
1、轻型触探仪（锤重10kg）检测地基承载力可按下列经验公式计算：
粘性土：σ0=（0.8N10-2)×9.8 (Kpa)
砂性土：σ0=8.4N10-20 (Kpa)
式中:σ0-实测地基承载力; N10-锤重为10kg时的锤击数;
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表
市政道路工程试验检测项目及频率汇总表。
地基承载力检测报告(浅层平板载荷法)
QB020301一般·长期湖南XX试验检测有限公司地基承载力检测报告（浅层平板载荷法）编号：BG-2019-DJJ-013工程名称：XX工程委托单位：湖南省资质认定评审组检验类别：委托检测检测单位：湖南XX试验检测有限公司报告日期：2019 年05月18 日●第1 页共15 页，本报告未经书面许可，不得部分复印。
地址: XXXXXXXXXXXXXXXXXXXXXXX 电话:XXXXXXXXXXXX声明1、检测报告无“CMA计量认证章”、“检测资质章”、“试验检测专用章”无效，本报告不得用于商业用途。
2、复制的检测报告未重新加盖“试验检测专用章”无效。
3、检测报告无审核人、批准人签字无效、检测报告涂改无效。
4、对检测报告若有异议，应于检测报告发出15日内向检测机构提出异议，逾期不予受理，并视为对报告认可。
5、对于委托检测，样品的代表性、准确性、真实性由委托单位负责，试验结果仅对来样负责。
目录一、项目概况 (6)二、工程地质及试验点概况 (7)1.工程地质概况 (7)2.试验点概况 (8)三、检测方法与原理 (8)1. 试验系统 (8)2. 试验设备 (9)3. 加载及沉降测读 (9)4. 终止加载条件 (10)5. 卸载及卸载观测规定 (10)6. 浅层平板载荷试验承载力确定 (10)7. 单位工程地基承载力特征值确定 (11)四、试验结果 (11)五、检测结论 (11)六、附录 (11)XX工程浅层平板载荷试验报告一、项目概况XX工程XX市XX路。
我公司受湖南省资质认定评审组的委托，对该工程K72+144.7右13.5米(标高47.828m)、K72+142.5右9.5米(标高47.849m)、K72+136.1左3.1米（标高47.849m）试验点的持力层(粉质黏土)进行浅层平板载荷试验，试验点号由我公司检测人员会同建设单位和监理单位共同现场确定，于2019年05月14日至2019年05月18日完成了现场检测工作。
建筑工程试验检测项目及频率汇总表
细度
烧矢量
需水量比（同一供灰单 位，一次/月）
二氧化硫含量（同一供 灰单位，一次/季）
《粉煤灰混凝土应用技术规范》GBJ146
每200T检验1次
参考袋装水泥取样
序 号
类 别
检验
项目
采用标准
检测频率
取样方法
8
混凝土组成材料
普通减水剂 高效减水剂
PH值
《混凝土外加剂》GB8076
掺量大于1%（含1%）同品种的外加剂每一批 号为100t，掺量小于1%的外加剂每一批号 为50t。不足100t或50t的也应按一个批量 计。
压实系数 或承载力
《建筑地基处理技术规范》JGJ79
《建筑地基基础工程施工质量验收规范》GB50202
检验数量，每单位工程不应少于3 点，1000m2以上工程，每100m2至 少应有1点，3000m2以上工程，每300m2至少应有1点。每一独立基础 下至少应有1点，基槽每延20米 应有1点
压实系数：采用环刀法，取样点 应位于每层厚度的2/3深度处， 采用贯入仪或动力触探检测时， 每分层检验点的间距应小于4m。承载力：按所选用的施工机械、 换填材料及场地的土质条件进 行现场试验。
每个工程可取受力最不利的节点，以 600只为一批，不足600只仍按一批 计。
每批取3只为一组
焊缝质量
焊缝探伤
一级焊缝100%；二级焊缝20%
超声波或射线探伤记录
后锚固
（植筋、锚栓）
抗拔承载力
《混凝土结构后锚固技术规范》JGJ145
同规格、同型号，基本相同部位的锚 栓组成一个检验批，抽取数量按每批 锚栓总数的1%。计算，且不少于3根。
现场随即抽取不少于3个芯样
动力触探经验公式汇总及地基承载力试验记录表
轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试验。
对轻型动力触探，当10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
动力触探经验公式汇总及地基承载力试验记录表，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
