卫星通信仿真作业BPSK调制/解调系统及性能分析1、实验原理1.1 BPSK调制原理BPSK(binary phase shift keying)二进制移相键控，作为一种数字调制方式，用已调信号载波的0°和180°分别表示二进制数字基带信号的1和0。
BPSK信号的时域表达式为e BPSK=[∑a n g(t−nT s)]cosωc tn其中的a n为双极性码，取值为±1。
这样的话，当发送的码元为+1时，输出波形的初始相位为0；而当发送码元为-1时，输出波形的初始相位为180°。
1.2 BPSK解调原理BPSK解调有两种方式，一种是相干解调，一种是非相干解调，即差分解调。
1.2.1 相干解调相干解调的基本原理是将BPSK调制信号直接与载波进行相乘，然后通过低通滤波器进行滤波，最终进行抽样判决即可。
1.2.2 差分解调差分解调不能直接应用与BPSK，它是对DPSK调制的一种解调方式。
而要进行差分解调，首先对输入信源进行DPSK调制。
要进行DPSK调制，首先要对输入码元进行码形变换，然后对变换后的码元进行BPSK 调制即可。
而对输入码元进行码形变换就是将输入的绝对码变换为相对码。
它们之间的关系可由公式导出ân+1=ân⨁a n其中a n为原信源码元，ân为差分编码后的变换码元。
差分解调的过程是将DPSK调制后的波形与它做一个码元宽度时间延迟后的波形进行相乘，然后通过低通滤波器进行滤波，最终进行抽样判决。
1.3 BPSK调制解调系统整体框图1.4 DPSK调制解调系统整体框图输入码元2、 实验过程2.1 BPSK 系统的调制/解调全过程 2.1.1 参数设定 在对BPSK 系统调制解调全过程的仿真时，设定如下参数： 码元长度：10 采样率：100倍码元速率，也就是一个码元采样100个点 信号比：7dB （也就是噪声的增益为0.1） 波形成型滤波器参数：使用升余弦滤波器，滚降系数0.5。
PSK(DPSK)及QPSK-调制解调实验报告
实验4 PSK(DPSK)及QPSK 调制解调实验配置一：PSK(DPSK)模块一、实验目的1. 掌握二相绝对码与相对码的码变换方法；2. 掌握二相相位键控调制解调的工作原理及性能测试；3. 学习二相相位调制、解调硬件实现，掌握电路调整测试方法。
二、实验仪器1．时钟与基带数据发生模块，位号：G2．PSK 调制模块，位号A3．PSK 解调模块，位号C4．噪声模块，位号B5．复接/解复接、同步技术模块，位号I6．20M 双踪示波器1 台7．小平口螺丝刀1 只8．频率计1 台（选用）9．信号连接线4 根三、实验原理相位键控调制在数字通信系统中是一种极重要的调制方式，它具有优良的抗干扰噪声性能及较高的频带利用率。
在相同的信噪比条件下，可获得比其他调制方式（例如：ASK、FSK）更低的误码率，因而广泛应用在实际通信系统中。
本实验箱采用相位选择法实现相位调制（二进制），绝对移相键控（PSK 或CPSK）是用输入的基带信号（绝对码）选择开关通断控制载波相位的变化来实现。
相对移相键控（DPSK）采用绝对码与相对码变换后，用相对码控制选择开关通断来实现。
（一） PSK 调制电路工作原理二相相位键控的载波为1.024MHz，数字基带信号有32Kb/s 伪随机码、及其相对码、32KHz 方波、外加数字信号等。
相位键控调制解调电原理框图，如图6-1 所示。
1．载波倒相器模拟信号的倒相通常采用运放来实现。
来自1.024MHz 载波信号输入到运放的反相输入端，在输出端即可得到一个反相的载波信号，即π相载波信号。
为了使0 相载波与π相载波的幅度相等，在电路中加了电位器37W01 和37W02 调节。
2．模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。
0 相载波与π相载波分别加到模拟开关A：CD4066 的输入端（1 脚）、模拟开关B：CD4066 的输入端（11 脚），在数字基带信号的信码中，它的正极性加到模拟开关A 的输入控制端（13 脚），它反极性加到模拟开关B 的输入控制端（12 脚）。
sdpsk调制解调技术及在小卫星数据通信中的应用
SDPSK调制解调技术及在小卫星数据通信中的应用概述小卫星作为一种新兴的航天技术，由于其成本低、灵活性高和周期短等特点，受到了越来越多的关注。
在小卫星的数据通信中，SDPSK调制解调技术被广泛应用。
本文将从SDPSK调制解调技术的基本原理、特点及在小卫星数据通信中的应用等方面展开论述。
一、SDPSK调制解调技术的基本原理SDPSK（Symmetrical Differential Phase Shift Keying）调制是一种数字调制技术，它是在DPSK（Differential Phase Shift Keying）的基础上发展起来的。
DPSK调制是一种相位调制技术，与传统的PSK 调制相比，DPSK调制在传输过程中对相位变化的敏感度更低，因此能够更好地抵抗信道噪声的干扰。
在SDPSK调制中，每个符号期间，接收端与发送端分别测量两个相邻符号之间的相位差。
通过比较当前符号的相位与上一个符号的相位之差，来确定发送端发送的数据比特。
SDPSK调制技术的基本原理就是通过测量相邻符号间的相位差，来实现数据的调制和解调。
二、SDPSK调制解调技术的特点1. 抗干扰能力强：SDPSK调制由于采用了差分相位调制技术，相比传统PSK调制有更强的抗干扰能力，能够更好地适应复杂的通信环境。
2. 带宽利用效率高：SDPSK调制技术在数据传输过程中能够较好地利用信号带宽，实现高效的数据传输。
3. 容错性强：SDPSK调制技术在高速传输过程中，由于其差分相位测量技术，能够较好地避免符号边界错判等问题，具有较强的容错性。
4. 简化调制解调器结构：与传统的PSK调制相比，SDPSK调制技术可以简化调制解调器的结构，降低了系统的复杂性和成本。
三、SDPSK调制解调技术在小卫星数据通信中的应用小卫星由于其体积小、重量轻的特点，往往受到限制的通信资源。
SDPSK调制解调技术在小卫星数据通信中的应用，能够有效地提高通信系统的性能，满足小卫星数据通信的需求。

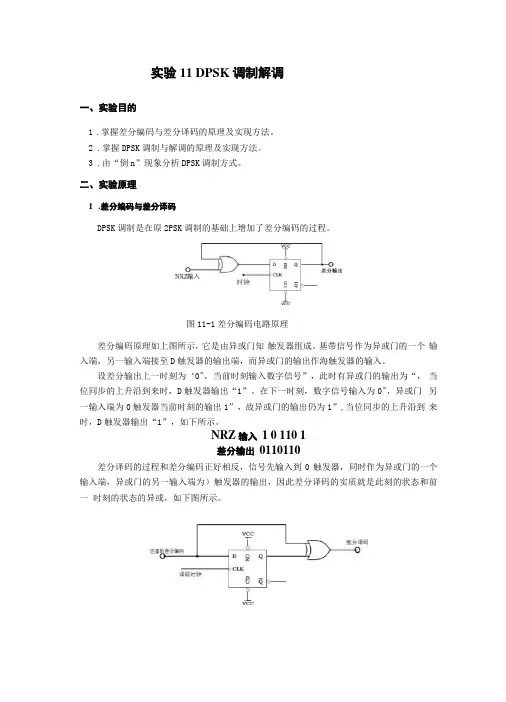

试验11DPSK调制解调
实验11 DPSK调制解调一、实验目的1.掌握差分编码与差分译码的原理及实现方法。
2.掌握DPSK调制与解调的原理及实现方法。
3.由“倒n”现象分析DPSK调制方式。
二、实验原理1.差分编码与差分译码DPSK调制是在原2PSK调制的基础上增加了差分编码的过程。
图11-1差分编码电路原理差分编码原理如上图所示，它是由异或门知触发器组成。
基带信号作为异或门的一个输入端，另一输入端接至D触发器的输出端，而异或门的输出作海触发器的输入。
设差分输出上一时刻为‘0"，当前时刻输入数字信号”，此时有异或门的输出为“，当位同步的上升沿到来时，D触发器输出“1”。
在下一时刻，数字信号输入为0"，异或门另一输入端为0触发器当前时刻的输出1”，故异或门的输出仍为1”,当位同步的上升沿到来时，D触发器输出“1”，如下所示。
NRZ输入1 0 110 1差分输出0110110差分译码的过程和差分编码正好相反，信号先输入到0触发器，同时作为异或门的一个输入端，异或门的另一输入端为）触发器的输出，因此差分译码的实质就是此刻的状态和前一时刻的状态的异或，如下图所示。
2 . DPSK 调制解调在2PSK 解调中，如解调用的相干载波与调制端的载波相位反相时，则解调出的基带信号 恰与原始基带信号反相，这就是2PSK 解调中的“倒n”现象。
在PSK 的实验中，我们观察 到相位模糊（“倒n”）的现象，但是如何解决相位模糊的问题呢，在实际系统中一般通过 DPSK 的方法解决该问题。
即在调制前，先对输入的基带信号进行差分编码（绝对硼对码转 换），然后对解调后的信号进行差分译码（相对码-绝对码转换），还原出基带信号，通过这 个方法，即使出现相位模糊的情况，也不会影响最终的解调输出。
通俗来讲，DPSK 调制解 调是在PSK 的基础上增加了差分编码和差分译码。
DPSK 调制信号如下图所示。
在DPSK 解调中，无论解调用的相干载波是否与调制端的载波相位同相或反相，解调出的 基带信号与原始基带信号同相。
实验六PSK调制与解调
实验六2PSK调制与解调一、实验目的1、理解二进制移相键控（Phase Shift Keying，PSK）调制和解调的基本原理；2、了解2PSK调制和解调的实现方法。
二、实验原理一个正弦载波。
如果它被一个双极性比特流按照图6-1所示的方案调制，它的极性将在每一次比特流极性改变时跟着改变。
图6-1对正弦波来说，极性的翻转就等价于反相。
因此，乘法器的输出就是BPSK（2PSK）信号。
二进制移相键控的解调可分两个步骤来考虑。
1、限带信号波形的恢复，使其转化到基带信号；2、从基带的限带波形里重建二进制消息比特流。
在本实验中，实现第一步依靠的是一个“窃取”的本地同步载波。
第二步的抽样判决由定标模块实现，最后还应线性解码，重建原始单极性基带信号。
解调原理如图6-2所示。
图6-2三、实验设备1、主机TIMS-301F2、TIMS基本插入模块（1）TIMS-148音频振荡器（Audio Oscillator）（2）TIMS-150乘法器（Multiplier）或TIMS-425正交模块（Quadrature Utilities），此模块集成了2个乘法器和1个加法器（3）TIMS-151移相器（Phase Shifer）（4）TIMS-153序列产生器（Sequence Generator）（5）TIMS-154可调低通滤波（Tuneable LPF）（6）TIMS-402定标模块(decision-maker module)（7）TIMS-406线性编码器（Line Code Encoder）（8）TIMS-407线性译码器（Line Code Decoder）3、计算机4、Pico虚拟仪器四、实验步骤1、将Tims系统中音频振荡（Audio Oscillator）、移相器（Phase Shifter）、序列码产生器（Sequence Generator）、线性编码器（Line-code Encode）、乘法器（Multiplier）按图6-3连接。
psk调制及解调实验报告
psk调制及解调实验报告PSK调制及解调实验报告引言调制和解调是无线通信中的重要环节，它们能够将信息信号转化为适合传输的信号，并在接收端恢复出原始信息。
本实验旨在通过实际操作，探究PSK调制和解调的原理和实现方法。
一、实验目的本实验的主要目的是掌握PSK调制和解调的原理，实践PSK调制解调的基本方法，并通过实验结果验证理论分析。
二、实验原理1. PSK调制PSK（Phase Shift Keying）调制是一种基于相位变化的数字调制技术。
在PSK调制中，将不同的离散信息码映射到不同的相位，从而实现信息的传输。
常见的PSK调制方式有BPSK（二进制相移键控）、QPSK（四进制相移键控）等。
2. PSK解调PSK解调是将接收到的PSK信号恢复为原始信息信号的过程。
解调器通过检测相位的变化，将相位差映射回相应的信息码。
三、实验器材1. 信号发生器2. 功率放大器3. 混频器4. 示波器5. 电脑四、实验步骤1. 准备工作连接信号发生器、功率放大器和混频器，设置合适的频率和功率。
将混频器的输出连接至示波器，用于观察调制后的信号。
2. BPSK调制实验设置信号发生器输出为二进制序列，将序列与载波进行相位调制。
观察调制后的信号波形并记录。
3. BPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为二进制序列。
观察解调后的信号波形并记录。
4. QPSK调制实验设置信号发生器输出为四进制序列，将序列与载波进行相位调制。
观察调制后的信号波形并记录。
5. QPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为四进制序列。
观察解调后的信号波形并记录。
六、实验结果与分析通过实验观察和记录，可以得到调制和解调后的信号波形。
根据波形的相位变化，可以判断调制和解调是否成功。
在BPSK调制实验中，观察到信号波形只有两个相位，对应二进制序列的两个状态。
解调实验中，通过相位差检测可以准确地恢复出原始的二进制序列。
实验4PSK(DPSK)调制解调实验分析
班级通信1403 学号201409732 姓名裴振启指导教师邵军花日期实验4 PSK（DPSK）调制解调实验一、实验目的1. 掌握PSK 调制解调的工作原理及性能要求；2. 进行PSK 调制、解调实验，掌握电路调整测试方法；3. 掌握二相绝对码与相对码的码变换方法。
二、实验仪器1．PSK QPSK调制模块，位号A2．PSK QPSK解调模块，位号C3．时钟与基带数据发生模块，位号：G4．噪声模块，位号B5．复接/解复接、同步技术模块，位号I6．20M双踪示波器1台7．小平口螺丝刀1只8．频率计1台（选用）9．信号连接线4根三、实验原理PSK QPSK调制/解调模块，除能完成上述PSK（DPSK）调制/解调全部实验外还能进行QPSK、ASK调制/解调等实验。
不同调制方式的转換是通过开关4SW02及插塞37K01、37K02、四、PSK（DPSK）调制/解调实验进行PSK（DPSK）调制时，工作状态预置开关4SW02置于00001， 37K01、37K02①和②位挿入挿塞，38K01、38K02均处于1，2位相连（挿塞挿左边）。
相位键控调制在数字通信系统中是一种极重要的调制方式，它具有优良的抗干扰噪声性能及较高的频带利用率。
在相同的信噪比条件下，可获得比其他调制方式（例如：ASK、FSK）更低的误码率，因而广泛应用在实际通信系统中。
本实验箱采用相位选择法实现二进制相位调制，绝对移相键控（CPSK或简称PSK）是用输入的基带信号（绝对码）直接控制选择开关通断，从而选择不同相位的载波来实现。
相对移相键控（DPSK）采用绝对码与相对码变换后，用相对码控制选择开关通断来实现。
1．PSK调制电路工作原理二相相位键控的载波为1.024MHz，数字基带信号有32Kb/s伪随机码、及其相对码、32KHz 方波、外加数字信号等。
相位键控调制电原理框图，如图6-1所示。
图6-1 相位键控调制电原理框图1）滤波器、同相放大器和反相放大器从图6-1看出，1024KHZ 的方波经37R29加到由运放37UO4A 及周边元件组成的低通滤波器，其输出变为l024KHZ 正弦波，它通过37U05A 同相放大和37U05B 反相放大，从而得到l024KHZ 的同相和反相正弦载波，电位器37W01可调节反相放大器的增益，从而使同相载波与反相载波的幅度相等，然后同相和反相正弦载波被送到模拟开关乘法器。
pskdpsk
实验十三PSK（DPSK）调制与解调实验一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。
2、掌握产生PSK(DPSK)信号的方法。
3、掌握PSK(DPSK)信号的频谱特性。
二、实验内容1、观察绝对码和相对码的波形。
2、观察PSK(DPSK)信号波形。
3、观察PSK(DPSK)信号频谱。
4、观察PSK(DPSK)相干解调器各点波形。
三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、同步提取模块5、频谱分析模块（可选）6、20M双踪示波器一台7、连接线若干四、实验原理1、2DPSK调制原理DPSK基带信号经过异或门（74HC86）、D触发器（74HC74）得到基带信号的差分编码信号，D触发器的时钟信号由DPSK-BS输入。
同FSK一样，差分编码信号分成两路，一路接至模拟开关电路1（74HC4066），另一路经过反相器（LM339）得到反相的差分编码信号接至模拟开关电路2（74HC4066），因此当差分编码信号为“1”时，模拟开关1打开，模拟开关2关闭，输出DPSK正相载波；当基带信号为“0”时，模拟开关1关闭，模拟开关2打开，此时输出DPSK反相载波（DPSK反相载波是由正相载波经过反相电路（由TL082组成）产生的，再通过叠加就得到DPSK调制信号输出。
电路不通过异或门和D触发器时产生的信号为PSK的调制信号。
2、2DPSK解调原理本实验采用的是极性比较法，DPSK信号经过乘法器（MC1496）与载波信号相乘后，可通过OUT4观察，然后经过低通滤波器（由TL082组成）去除高频成分，得到包含基带信号的低频信号，再依次经过放大电路（由TL082组成）、比较器（LM339）、抽样判决器（74HC74）得到差分编码的基带信号，最后通过差分译码电路（74HC74、74HC86）还原成绝对码波形即DPSK解调信号。
其判决电压可通过标号为“DPSK判决电压调节”的电位器进行调节，抽样判决用的时钟信号就是DPSK基带信号的位同步信号，解调中的载波信号就是DPSK调制中的同相载波。
