江苏省扬州市江都区2020届九年级物理上学期期末考试试题
江苏省扬州市江都区2020届九年级物理上学期期末考试试题一、选择题（每小题2分，共24分，四个选项中只有一个正确答案）1.如图所示的简单机械，在使用中属于费力杠杆的是（▲）2．在下列的四种情境中，人对物体做功的是（▲）A．提着水桶在水平地面上匀速前进 B．扛着米袋慢慢爬上楼梯C．用力推汽车，汽车没动 D．举着杠铃原地不动3．关于内能、热量、温度的说法中正确的是（▲）A．物体吸收热量，其温度不一定升高 B．温度为0℃的物体的内能为零C．物体的温度越高，所含的热量越多 D．物体的内能只与物体的温度有关4．下列事例中，由弹性势能转化为动能的是（▲）A．风吹动树叶 B．拉弯的弓把箭射出C．汽车在盘山公路匀速前进 D．秋千从高处向低处摆动5．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电.其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开.下列电路图中合理的是（▲）6．家用手电筒用干电池作电源，正常发光时电流为0.32A．则该手电筒的小灯泡的电功率接近（▲）A．1W B．10W C．0.1kW D．1kW7．如图所示是小明设计的压力传感器的原理图，以下说法正确的是（▲）A．压力表相当于一个电流表第7题图B ．电路中的R 1是没有作用的C ．当压力F 越大时，压力表的示数越小D ．当压力F 越大时，压力表的示数越大8．要测量一个阻值约为600Ω的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0—3V 、0—15V ）、学生用电流表（量程为0—0.6A 、0—3A ）、滑动变阻器（10Ω 2A ）和电阻箱R 0（0—9999Ω 5A ）各一个，开关、导线若干.下列四个设计方案中，能测出Rx 阻值的最合理的方案是（▲）9．如图所示电路，电源电压不变，R 是定值电阻.将一个“6V 3W ”的小灯泡接在a 、b 两点间，小灯泡恰能正常发光；若换一个“6V 4W ”的小灯泡接在a 、b 两点间，则这个小灯泡的实际功率（▲）A ．大于4WB ．等于4WC ．小于4WD ．无法确定10．如下图所示的做法中，符合安全用电原则的是（▲）11．图甲中的A 、B 分别为小灯泡和定值电阻的I ﹣U 图像，小灯泡和定值电阻的连接情况如图乙所示，电源电压8V ，下列说法正确的是（▲）A ．小灯泡电阻随温度的增大而减小B ．小灯泡的实际电功率为0.6WC ．定值电阻的阻值为0.05ΩA ．拉电线拔插头B ．电器失火先切断电源C ．用铜丝代替熔丝D ．接线板负载过多第9题图第11题图D ．定值电阻的电功率为0.8W12．如图甲所示，R 1的阻值是20Ω.滑动变阻器R 2消耗的功率P 2与其电阻R 2的关系图像如图乙所示，则R 2消耗的最大功率是（▲）A. 0.45WB. 0.50WC. 0.80WD. 0.90W二、填空题（每题1分，共31分）13．人体就像一部复杂的机器，包含许多物理知识.（1）人的前臂是一个___▲___(省力/费力/等臂)杠杆；（2）正常人的心脏推动血液流动的功率约为1.5W ，那么在3s 内心脏做的功可把一个0.5N 的鸡蛋匀速举高___▲___m ．14．工人用一均匀杠杆将重为1000N 的货物匀速提高1m,如果动力臂与阻力臂之比为2:1，而工人所用的拉力为600N.则在此过程中有用功为___▲___J ，总功为___▲___J 杠杆的机械效率为___▲___（保留1位小数），如果克服摩擦做功40J ，则此杠杆的自重为___▲___N.15.小王家购买了一辆小汽车，小王将汽车里里外外看了个遍，发现汽车上许多地方都用到了物理知识，下面就是他思考的问题，请你帮他补充完整. （1）汽车发动机是汽油机，其工作时，将内能转化为机械能的是__▲___冲程，若单缸四冲程汽油机飞轮的转速是3600r/min ，则汽油机每秒内做功__▲__次；（2）若轿车以90kW 的恒定功率启动做直线运动，运动过程中受到的阻力不变，其速度v 与时间t 的关系如图所示，则在0～50s 时间内，轿车发动机所做的功为___▲___J ，轿车在运动过程中受到的阻力为___▲___N ；16．冬天手冷时，将双手相互搓擦可使手感到暖和，这是利用___▲___的方式使手的内能增大的；用热水袋使手暖和，则是用___▲___方式改变物体的内能的. 17．2020年1月11日中国长征三号乙运载火箭进行了2020年首次航天发射，在九天之上镌刻上中国印记．在火箭携带飞船加速升空阶段，燃料燃烧时将___▲___第14题图 第15题图 第12题图能转化为内能，飞船的机械能___▲___（增大/减小/不变），火箭通常使用液氢为燃料，其主要原因是液氢的___▲___且污染小．18．标有“2V 0.1W”字样的LED灯正常发光时的电流为___▲___A ，电源电压为6V，为使LED灯正常发光，需串联一只___▲___Ω的电阻，与普通小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则该LED灯与___▲___W的普通小灯泡亮度相当．19．现代社会离不开电.请写出以下器材或设备的名称.辨别零线和火线用___▲___；记录电路消耗的电能用___▲___；为了防止电路中电流过大引起导线过热，电路中要安装 ___▲___.20．如图所示电路，若要使L1和L2串联，应闭合开关___▲___ ；若要使L1和L2并联，应闭合开关___▲___；不能同时闭合___▲___，否则会造成短路.21．将电阻Rl 与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为___▲___；若把它们串联起来接在同一电源两端，那么通过它们的电流之比为___▲___,相同时间消耗的电能之比为___▲___.22．两个定值电阻的规格分别为“10Ω 1A”和“25Ω 3A”；如果把它们串联起来使用，电路两端允许加的最大电压为___▲___V；如果将它们并联起来使用，干路中允许通过的最大电流为___▲___A.23.在接有如图所示电能表的家庭电路中，允许同时接入电路使用的用电器总功率不能超过___▲___W．若只将某一个用电器单独连入电路中正常工作6min的过程中，观察到电能表指示灯恰好闪烁了320次，则该用电器的额定功率为___▲___W.三、解答题（24题每图2分，其余每图、每空1分，共45分，25、26题必须有过程）24.（6分）按照题目要求作图（1）如图甲所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．L2是力F2的第23题图第20题图力臂，请在图中画出F 1的力臂L 1和力F 2的示意图．（2）如图乙所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中. L 2 ● ●● ● （3）如图丙所示，将电压表和电流表的符号填入电路中的圆圈内.要求：开关S 闭合后，小灯泡L 1和L 2并联，且都能发光.25．(4分)如图所示，工人用滑轮组提升重240N 的物体，所用的拉力为150N ，物体在5秒内匀速上升lm.求：（1）拉力做功的功率；（2）滑轮组的机械效率.26.（4分）标有“220V 2000W ”的“即热式”电热水龙头，其加热电阻丝的阻值是多少Ω？在额定电压下工作21s ，若不计热量损失，能够使多少kg 的水从15℃上升到35℃. [水的比热容为4.2×103J/(kg ·℃)]27.(4分）在探究杠杆平衡条件的实验中：（1）如图a 所示，要使杠杆在水平位置平衡，可将杠杆左端的平衡螺母向___▲___调节.（2）如图b 所示，调节平衡后，在支点左侧挂上钩码，在支点右侧用弹簧测力计（图中未画出）拉杠杆，使其在水平位置平衡，为便于测量力臂，应使弹簧测力计拉力的方向___▲___.（3）操作过程中，当弹簧测力计的示数达到量程仍不能使杠杆水平平衡，你认为接下来合理的操作是___▲___.（写出一条即可）（4）甲同学测出了一组数据后就得出了“动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不第25题图第27题图合理，理由是___▲___.28.(6分)小明同学在做“探究物体的动能与什么因素有关”的实验中，设计了如图所示的实验方案，并进行了以下三步实验操作：步骤一：让铁球甲从斜面F 点滚下碰撞在一个小木块上，推动木块从位置A移动到位置B.步骤二：让铁球甲从斜面E点滚下，碰撞在相同的小木块上，推动木块从位置A移动到位置C.步骤三：换一铁球乙（m乙﹥m甲）从斜面上E点滚下，碰撞在相同的小木块上，推动木块从位置A移动到位置D.（1）小明同学设计的实验“步骤一”和“步骤二”是想探究动能大小与___▲___的关系；（2）在“步骤二”和“步骤三”中，小明让甲、乙两球都从E点滚下，目的是___▲___，该实验采用的研究方法是___▲___.（3）分析步骤二、三，得出的结论是：___▲___.（4）若水平面为光滑的(足够长)，该实验还能得出结论吗?___▲___，理由___▲___ 29.(4分)小明利用如图所示的装置探究“水和沙子吸热本领的大小”，实验数据记录如表格所示:（1）设计实验方案时，小明确定以下需控制的变量，其中多余的是___▲___A.采用完全相同的加热方式B.酒精灯里所加的酒精量相同C.取质量相同的水和沙子D.盛水和沙子的容器相同（2）在此实验中，用___▲___来表示物质吸收热量的多少.（3）分析实验数据可知:质量相同的水和沙子，升高相同的温度时，水吸收的热量__▲_(大于/小于)沙子吸收的热量.（4）下列事实能用上述实验结果解释的是___▲___.A.夏天给教室洒水，感觉凉爽B.用盐水腌制蛋，一段时间后蛋会变咸第29题图C.长期堆放煤的水泥地面变成黑色D.沿海地区昼夜温差会比内陆地区小30.（10分）图甲是小明同学设计的测小灯泡电功率的实验电路(灯泡额定电压U额=2.5V).（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“X ”，并用笔画线代替导线画出正确的接法.（1分）（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是___▲___. A.更换小灯泡 B.检查开关是否闭合 C.移动滑动变阻器滑片D.检查电压表是否断路 （3）正确操作后，小灯泡发光，这时电压表的时数为2V ，则应向___▲___（左/右）端移动滑动变阻器的滑片，直到电压表示数等于___▲___时为止，此时电流表的示数(如图乙所示)为___▲___A ，则小灯泡的额定功率为___▲___W.（4）同组的小悦同学也设计了一个电路图(如图丙)，测出了该小灯泡正常发光时的功率，其中定值电阻R 的阻值为25Ω，正确操作过程如下:①只闭合开关S 和S 2，调节滑动变阻器的滑片，使电流表示数为I 1=___▲___A ；②闭合开关S 和___▲___，断开开关___▲___，保持滑动变阻器滑片的位置不动，读出电流表示数为I 2；③小灯泡额定功率表达式为P 额=___▲___(用符号表示).31.（5分） 现有下列器材：学生电源（6V ），电流表（0—0.6A ，0—3A ）、电压表（0—3V ，0—15V ）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”甲 第30题图 乙第31题图（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）(1分)（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像．由图像可以得出结论：___▲___．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向___▲___（A/B）端移动滑片，使电压表示数为___▲___V 时，读出电流表的示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器___▲___．A.50Ω 1.0AB.30Ω 1.0AC.20Ω 1.0A．32.（2分）物理兴趣小组成员欣欣为了探究“用久了的白炽灯发光变暗”的原因，他将家里一盏标有“220V 40W”的旧白炽灯打开后，跑到楼道里观察电能表，并用手表配合测出用电功率为1200W.“咦!灯泡的功率怎么会有这么大呢？”欣欣检查读数和计算均无误，且电能表和手表测量均准确.在爸爸的帮助下，欣欣又测得了白炽灯两端的电压为220V.请你分析欣欣在测量过程中，由于___▲___，才导致测量结果有这么大的差异.弄清原因后，欣欣重新测出了这盏白炽灯的电功率是36W，导致白炽灯的实际功率低于所标额定功率的原因是___▲___.九年级物理参考答案一．选择题（本题共12小题，每小题2分，共24分）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案 B B A B B A D D C B B A 二．填空题（每空1分，共31分）13.费力 914.1000 1200 83.3% 16015.做功 30 4.5x106 300016.做功热传递17.化学增大热值大18.0.05 80 119.测电笔电能表熔断器或熔丝（或者空气开关）20. S1 S2和S3S1和S221.2：3 1：1 2：322.35 1.423.8800 1000三．解答题（24题每图2分、每空1分，共45分，其中25、26题解答必须有过程）24．（1）如图甲所示（2）如图乙所示（3）如图丙所示25.（1）60W （2）80% （每小题各2分，必须有公式、过程，只有结果不能得分，方法正确、计算结果错误只扣结果分，不重复扣分；只罗列公式的酌情给分）26.（1）24.2Ω（2）0.5Kg （每小题各2分，方法正确、计算结果错误只扣结果分，不重复扣分；只罗列公式的酌情给分）27．（1）左（2）竖直向下或垂直于杠杆向下（3）钩码向右移动或减少钩码数量或将弹簧测力计悬挂点向右移动（合理即可）（4）实验次数太少实验结果具有偶然性（合理即可）28．（1）速度（2）使小球到达斜面顶端时速度相同（或在水平面上的初速度相同）控制变量法（3）速度一定时，质量越大，动能越大（4）不能木块将做匀速直线运动，无法比较动能大小（合理即可）29.（1）B （2）加热时间（3）大于（4） D30.（1）如图（2）C（3）右 2.5 0.3 0.75（4）0.1 S1 S2P额=U额（I2-I1）(写成数字也算对)31.（1）如图（2）电压一定时，电流与电阻成反比（3）A 2（4）A32.没有断开其他用电器（或还有其他用电器在工作，表达意思即可）灯丝电阻变大（灯丝变细，电阻变大，答出灯丝电阻变大即可）。
2020-2021学年江苏省扬州市九年级(上)期末物理模拟试卷word解析版
2020-2021学年江苏省扬州市九年级（上）期末物理模拟试卷word解析版一、单选题（本大题共12小题，共24分）1.如图所示是生活中常用的工具，其中属于省力杠杆的是()A. 筷子B. 船桨C. 鱼竿D. 扳手2.对简单机械的理解，下列说法正确的是()A. 使用杠杆，就是为了省力B. 吃饭时，筷子是个省力杠杆C. 小军用10N的力提起了35N的重物，那么他不可能单独使用定滑轮或动滑轮(不计机械重及摩擦)D. 分别用杠杆、动滑轮和滑轮组将同一物体提升到相同的高度，做的总功一样多3.关于温度，热传递和热量，下列说法中正确的是()A. 温度高的物体具有的热量多B. 热量总是从温度高的物体传递给温度低的物体C. 温度低的物体含有的热量少D. 热总是从热量多的物体传递到热量少的物体4.在试管中装一些水，用软木塞塞住，加热使水沸腾，水蒸气把软木塞冲开，在冲开软木塞的过程中()A. 水蒸气膨胀做功，水蒸气的内能增加B. 水蒸气膨胀做功，消耗了水蒸气的内能C. 水蒸气膨胀做功，但水蒸气的内能不变D. 水蒸气膨胀做功，水蒸气的温度不变5.如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，则杠杆()A. 仍能平衡B. 不能平衡，大球那端下沉C. 不能平衡，小球那端下沉D. 无法判断6.如图所示是工人师傅往高处运送货物的两种方法．物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是()A. 甲图中的拉力等于乙图中的拉力B. 甲图中的拉力小于乙图中的拉力C. 甲图中的机械效率小于乙图中的机械效率D. 甲图中的机械效率大于乙图中的机械效率7.学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法。
比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于()A. 100WB. 500WC. 1000WD. 1500W8.在如图所示的电路中，闭合开关S，电路正常工作段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转，若电路中只有一处故障，且只发生在灯L和电阻R上，则()A. 电阻R断路B. 电阻R短路C. 灯L断路D. 灯L短路9.如图所示，当开关S合时，关于三个电流表A1、A2和A3的示数，下列说法正确的是()A. 电流表A1的示数等于通过灯泡L1的电流B. 电流表A1的示数一定等于A2和A3的示数之和C. 三个电流表的示数相等D. 电流表A2的示数等于通过灯泡L2和L3的电流之和10.如图甲所示是身高体重测量仪，当体检者站在台面上时，能自动显示身高和体重，电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增大而上滑。
江苏省扬州市江都区2019-2020学年九年级（上）期末考试物理试题（解析版）
九年级物理一、选择题1.十九大报告为我国绿色发展指明了方向，以下行为中不符合节能减排的是A.小区安装太阳能路灯B.让电视机长期处于待机状态C.夏天将空调制冷温度适当调高2°CD.用电动汽车代替燃油汽车【答案】B【解析】【详解】A.小区安装太阳能路灯代替白炽灯，能节约电能，故A不符合题意；B.电视机不使用时处于待机状态，会消耗电能，这样会浪费电能，故B符合题意；C.夏天空调的温度调得高些，消耗的电能低些，符合节能的要求，故C不符合题意；D.使用内燃机作为动力的汽车，排放的废气较多，用电动汽车代替燃油车，能减少废气的排放，这样符合减排的要求，故D不符合题意。
2.通常情况下，你笔袋中的学习用品中属于导体的是A.钢尺B.橡皮C.胶带纸D.塑料笔套【答案】A【解析】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等.题中四个选项中，只有钢尺是导体，塑料、胶带纸、橡皮都是绝缘体.故选A.3.如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是绝缘皮破损机壳没有接地C.【答案】D 电线上晾衣服发现触电立即切断电源【解析】【分析】安全用电的基本原则是不接触低压带电体，不靠近高压带电体;当有人触电或发生电火灾的时候，不能先进行抢救，要先断开电源.【详解】A、绝缘皮破损的导线不能再使用，会发生触电，故A不符合题意;B、生活用水是导体，电线上晾衣服可能会发生触电事故，故B不符合题意;C、家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，故C不符合题意;D、发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，故D符合题意.故选D.4.老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶,则小孩一定比老人A.做功少B.做功多C.做功快D.做功慢【答案】A【解析】【详解】老人的体重一定大于小孩的体重，但他们爬楼的高度相同，根据公式於G/?可知小孩做功一定比老人做功少，由于爬楼时间未知，所以无法比较做功的快慢，故选A 。

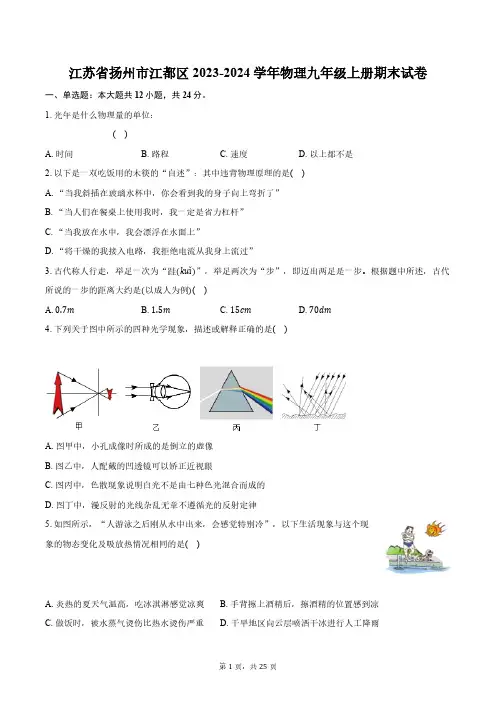

江苏省扬州市江都区2023-2024学年物理九年级上册期末试卷(含解析)
江苏省扬州市江都区2023-2024学年物理九年级上册期末试卷一、单选题：本大题共12小题，共24分。
1.光年是什么物理量的单位：( )A. 时间B. 路程C. 速度D. 以上都不是2.以下是一双吃饭用的木筷的“自述”：其中违背物理原理的是( )A. “当我斜插在玻璃水杯中，你会看到我的身子向上弯折了”B. “当人们在餐桌上使用我时，我一定是省力杠杆”C. “当我放在水中，我会漂浮在水面上”D. “将干燥的我接入电路，我拒绝电流从我身上流过”3.古代称人行走，举足一次为“跬(kuǐ)”，举足两次为“步”，即迈出两足是一步。
根据题中所述，古代所说的一步的距离大约是(以成人为例)( )A. 0.7mB. 1.5mC. 15cmD. 70dm4.下列关于图中所示的四种光学现象，描述或解释正确的是( )A. 图甲中，小孔成像时所成的是倒立的虚像B. 图乙中，人配戴的凹透镜可以矫正近视眼C. 图丙中，色散现象说明白光不是由七种色光混合而成的D. 图丁中，漫反射的光线杂乱无章不遵循光的反射定律5.如图所示，“人游泳之后刚从水中出来，会感觉特别冷”，以下生活现象与这个现象的物态变化及吸放热情况相同的是( )A. 炎热的夏天气温高，吃冰淇淋感觉凉爽B. 手背擦上酒精后，擦酒精的位置感到凉C. 做饭时，被水蒸气烫伤比热水烫伤严重D. 干旱地区向云层喷洒干冰进行人工降雨6.下列关于物质的物理属性的说法，正确的是( )A. 电线外层用塑料，是因为塑料具有良好的绝缘性B. 用橡胶作汽车的轮胎，是因为橡胶的硬度大C. 玻璃刀刃用金刚石，是因为金刚石的弹性好D. 锅、铲的把手用胶木，是因为胶木的导热性好7.下列有关说法中，正确的是( )A. 牛顿开创了以实验和数学相结合进行科学研究的道路B. 卢瑟福是经典物理学大厦的莫基者C. 爱因斯坦提出的时空观改变了人类对宇宙的看法D. 伽利略提出了原子核式结构模型8.无线充电是一种新技术，它的原理是：电流流过送电线圈产生磁场，手机内部的受电线圈靠近该磁场时就会产生电流，给智能手机充电．受电线圈处的原理如图中( )A. B.C. D.9.如图所示，下列措施中，属于增大压强的是( )A. 轨道铺在枕木上B. 切菜刀磨得锋利C. 用厚纸片垫在塑料袋提手处D. 挖掘机装有宽大的履带10.小明用一硬质木杆(重力不计)和两个铁块制作了一个密度秤(外形与杆秤相似，如图所示)。

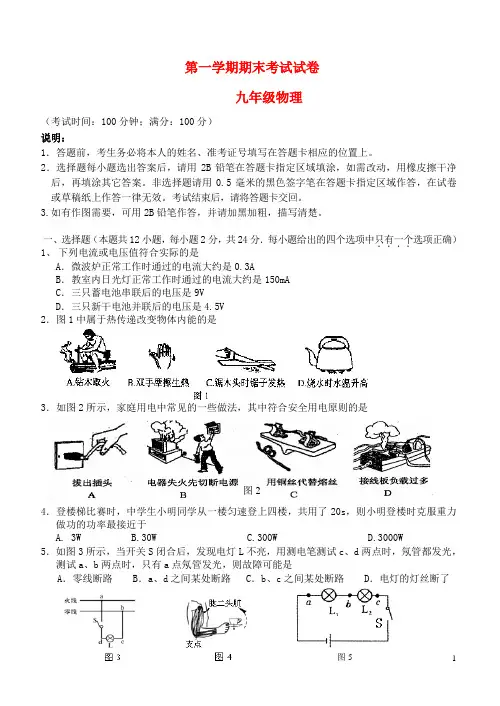

江苏省扬州市–九年级物理第一学期期末考试试卷
第一学期期末考试试卷 九年级物理（考试时间：100分钟；满分：100分）说明：1．答题前，考生务必将本人的姓名、准考证号填写在答题卡相应的位置上。
2．选择题每小题选出答案后，请用2B 铅笔在答题卡指定区域填涂，如需改动，用橡皮擦干净后，再填涂其它答案。
非选择题请用0.5毫米的黑色签字笔在答题卡指定区域作答，在试卷或草稿纸上作答一律无效。
考试结束后，请将答题卡交回。
3.如有作图需要，可用2B 铅笔作答，并请加黑加粗，描写清楚。
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确） 1、 下列电流或电压值符合实际的是A ．微波炉正常工作时通过的电流大约是0.3AB ．教室内日光灯正常工作时通过的电流大约是150mAC ．三只蓄电池串联后的电压是9VD ．三只新干电池并联后的电压是4.5V 2．图1中属于热传递改变物体内能的是3．如图2所示，家庭用电中常见的一些做法，其中符合安全用电原则的是4．登楼梯比赛时，中学生小明同学从一楼匀速登上四楼，共用了20s ，则小明登楼时克服重力做功的功率最接近于A. 3WB.30WC.300WD.3000W5．如图3所示，当开关S 闭合后，发现电灯L 不亮，用测电笔测试c 、d 两点时，氖管都发光，测试a 、b 两点时，只有a 点氖管发光，则故障可能是A ．零线断路B ．a 、d 之间某处断路C ．b 、c 之间某处断路D ．电灯的灯丝断了图26．如图4所示，人的前臂可视为杠杆，当曲肘将茶杯向上举起时，下列说法中正确的是A ．前臂是省力杠杆，阻力臂变大B ．前臂是省力杠杆，阻力臂变小C ．前臂是费力杠杆，阻力臂变大D ．前臂是费力杠杆，阻力臂变小7．如图5所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步应该做的是 A ．整理器材，结束实验 B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值8．我们每个同学家里都有很多家用电器，其中主要部件利用电流的热效应工作的是A ．电饭锅 B.电风扇 C.洗衣机 D. 电冰箱 9．下列说法中，正确的是A ．功率大的机械，做功一定多B ．物体的温度升高，它含有的热量越多C ．物体的内能增加，它的温度一定升高D ．做功快的机械，功率一定大10. 现有两个阻值不等的未知电阻R 1和R 2，为了分辨它们的阻值大小，几个同学分别设计了如图6所示的四种电路，其中不可行．．．的是（电源电压未知）11．如图7所示，将滑动变阻器滑片P 从某一位置移动到另一位置，则电压表的示数由6V 变为4V ，电流表示数相应由0．4A 变为0．6A ，那么定值电阻R 0 的电功率改变量为(不计温度对电阻的影响，电源电压保持不变)A ．2WB ．0.4WC ．8WD ．1.2W12．小灯泡额定电压为6V ，额定功率估计在5W ～12W 之间，小佳按如图8所示甲的电路测定灯的功率，所用电流表有0.6A 、3A 两档，电压表有3V 、15V 两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图8的乙、丙所示，则 A ．小灯泡的额定功率为7.5W B ．在5V 时小灯泡的功率为1.5WC D图6图8C ．在lV 时小灯泡的功率为1.5WD ．在5V 时小灯泡的功率为7.5W 二、填空题（本题共11小题，每空1分，共30分）13．学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升。

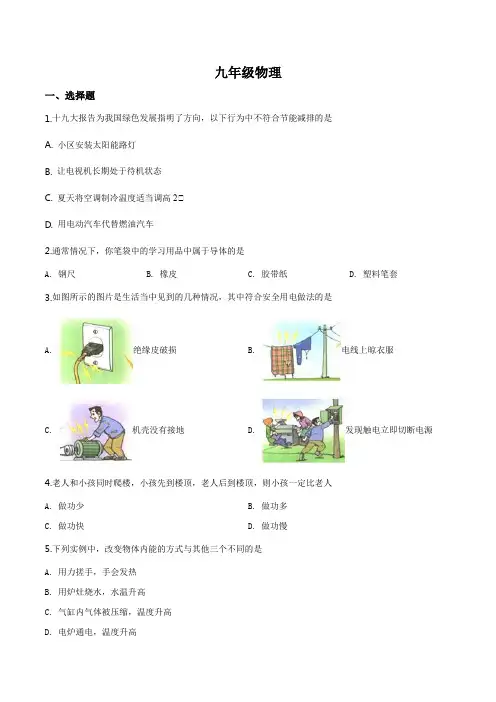

江苏省扬州市江都区2019-2020学年九年级(上)期末考试物理试题
一、选择题
1.十九大报告为我国绿色发展指明了方向，以下行为中不符合节能减排的是
A.小区安装太阳能路灯
B.让电视机长期处于待机状态
C.夏天将空调制冷温度适当调高2℃
D.用电动汽车代替燃油汽车
2.通常情况下，你笔袋中的学习用品中属于导体的是
A. 钢尺B. 橡皮C. 胶带纸D. 塑料笔套
3.如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是
并补全实验步骤。
①按照电路图正确连接电路。
②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光。
③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______（用U额、R0和I表达）。
C. 甲、乙两滑轮组中 动滑轮都是费力机械
D. 甲、乙两滑轮组中绳子自由端移动 距离相等
11.把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是
A. 因为通过它们的电流相等，所以一样亮
B. 因为灯乙电阻较大，实际功率较大，所以灯乙较亮
A. 绝缘皮破损B. 电线上晾衣服
C. 机壳没有接地D. 发现触电立即切断电源
4.老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人
A. 做功少B. 做功多
C. 做功快D. 做功慢
5.下列实例中，改变物体内能的方式与其他三个不同的是
A. 用力搓手，手会发热
B. 用炉灶烧水，水温升高
C. 气缸内气体被压缩，温度升高
（1）0.5kg煤气完全燃烧放出的热量；
（2）水吸收的热量；
江苏省扬州市江都区实验初中2020-2021学年度九年级(上)期末考试物理模拟试卷(无答案)
实验初中2020-2021学年度九年级（上）期末考试物理模拟试卷第一部分选择题（共24分）一、选择题（每题2分，共24分。
每题只有一个正确答案）1.下列关于磁体、磁场、磁感线的描述，正确的是（▲）A. 磁感线是磁场中真实存在的曲线B. 铁和铝都能够被磁体所吸引C. 磁体间的作用是通过磁场实现的D. 地磁的N极在地理北极附近2．2020年11月24号，我国成功发射嫦娥五号，她在月球上工作时，电能主要来源你认为合理可行的是（▲）A．干电池 B．水力发电机C．火力发电机 D．太阳能电池3．下列实例中，关于改变物体内能的主要方式，判断正确的是（）A．钻木取火——做功 B．炙手可热——做功 C．压缩空气——热传递 D．搓手取暖——热传递4．两名运动员，甲运动员比乙运动员高，如果他们举起相同质量的杠铃所用的时间相等．．．．，如图所示，则A．甲做功较多，功率较大 B．甲做功较多，功率较小C．甲做功较多，甲、乙功率相等D．甲、乙做功相等，乙的功率较大5．如上图所示是铅球比赛的场景，铅球离手后，在空中飞行过程中动能E k随时间t变化的曲线最接近的是6．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。
如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表7.已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（▲）A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：38．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉动木块使其做直线运动，在相同水平面上两次拉动木块得到的s-t关系图像如图乙所示。
第1、2两次弹簧测力计示数分别为F1、F2；拉力所做的功的功率分别为P1、P2。
江苏省扬州市九年级上学期物理期末考试试卷
江苏省扬州市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共17题；共34分)1. （2分）(2020·北京模拟) 下列说法中正确的是（）A . 目前核电站获得核能的途径是核聚变B . 原子内原子核带负电，核外电子带正电C . 航天器返回舱外表面的材料，具有良好的耐高温性和隔热性D . 银河系、太阳系、地球、月球是按空间尺度由小到大排序的2. （2分） (2020九上·广东月考) 已知铜的比热容是铅的比热容的3倍，质量相等、初温相等的的铜块和铅块，放出相同的热量后互相接触。
则下列说法中正确的是（）A . 铜块向铅块传热B . 铅块向铜块传热C . 铜块和铅块没有热传递D . 无法确定3. （2分）在标准大气压下，1kg20℃的水吸收4.2×104J热量后，温度为（）A . 10℃B . 21℃C . 30℃D . 100℃4. （2分）(2011·钦州) 在如图所示的情景中，利用热传递改变内能的是（）A . 晒太阳B . 擦火柴C . 冬天搓手D . 滑滑梯5. （2分） (2016九下·临沂开学考) 如图表示四冲程汽油机的某个冲程示意图，这个冲程是（）A . 吸入空气和汽油混合物的冲程B . 把机械能转化为内能的冲程C . 把内能转化为机械能的冲程D . 把废气排出的冲程6. （2分） (2017九上·岱岳期中) 利用如图所示的装置，运用控制变量法，通过现察现象即可比较酒精和碎纸热值的大小，为完成实验，要求（）A . 酒精和碎纸的质量相同，两只烧杯内水的质量相同B . 酒精和碎纸的质量不同，两只烧杯内水的质量不同C . 酒精和碎纸的质量相同，两只烧杯内水的质量不同D . 酒精和碎纸的质量不同，两只烧杯内水的质量相同7. （2分） (2018九上·长寿月考) 把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。
江都区第二中学2022-2023学年九年级上学期期末物理试题(含答案)
A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW•h
C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
A．他从起跳到最高点的过程中，动能逐渐转化成重力势能B．他起跳后到达最高点时，机械能最大
C．他从空中下落过程中，重力做功越来越慢D．他从起跳到落地的整个过程中，机械能是守恒的
6.有关蜡烛跷跷板的小制作，下列说法正确的是（ ）
A.选用越粗的蜡烛效果越好B.转轴位置离蜡烛重心越远越好
C.为防止蜡烛摆动过大而翻转，可使转轴位置处于蜡烛重心上方
D.为防止蜡烛摆动过大而翻转，可将蜡烛两端 下侧面削去一些
7.某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（ ）
A. B. C. D.
8.智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（ ）
D.热水和冷水混合后，冷水升高的温度一定等于热水降低的温度
4.下列做法中，符合安全用电常识的是（）
A．手机充电时接打电话 B．电水壶的金属外壳接地
C．使用测电笔时手接触Байду номын сангаас属笔尖 D．控制灯泡的开关安装在零线上
5.2022年2月北京冬奥会，中国代表团共收获9金4银2铜共15枚奖牌，金牌数和奖牌数均创历史新高。如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从跳台起跳到落地过程的情景。下列关于这一过程说法正确的是（ ）
苏科版江苏省 2020届九年级上学期 期末考试 物理试题(含答案)
2019-2020学年度第一学期期末学情调研九年级综合I试卷班级：姓名：注意事项：考生答题前请认真阅读本注意事项及各题答题要求1．本试卷包含物理和化学两部分。
2．本试卷中所有试题必须作答在答题纸上规定的位置，否则不给分。
3．答题前，务必将自己的姓名、准考证号用0.5毫米黑色签字笔填写在试卷及答题纸上。
物理部分一、选择题：（本题共12小题，每小题2分，共24分。
每小题给出的四个选项中只有一个选项正确）1、下列物体中，通常情况下属于绝缘体的是（）A．油B．人体C．铅笔芯D．酱油2、如图所示的四种剪刀中，正常使用时，属于省距离杠杆的是（）A B C D3、下列情形中，运动员对物体没有做功的是（）A．射箭运动员将弓弦拉开B．举重运动员举着杠铃停在空中C．排球运动员将排球抛向空中D．篮球运动员从地上将篮球捡起4、下列说法中与实际相符的是（）A.灯丝在常温下的电阻为0ΩB. 一节新蓄电池的电压为1.5VC. 家用微波炉正常工作时的电流大约是0.3AD.挂壁式空调正常工作时的功率约为1200W5、铭牌均为“220V 100W”的电风扇、电视机、电热毯，将它们分别接到220V的电源上。
在相同的时间里，电流通过它们产生的热量最多的是（）A．电热毯B．电视机C．电风扇D．一样多6、关于温度、内能和热量，下列说法正确的是A. 双手互搓，手的内能不会增加B. 温度越高的物体所含的热量越多C. 物体温度为0℃时内能不为零D. 温度相同的两物体间也可能会发生热传递7、掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低。
如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的（）A．动能相同，机械能也相同B．动能相同，2位置的机械能较小C．机械能相同，2位置的动能较小D．2位置的动能较小，机械能也较小8、图甲是一个环境温度监控电路图，电源电压不变。
R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻随温度的变化曲线如图乙。
江苏省扬州市江都区2022-2023学年九年级上学期期末考试物理试题及答案
九年级物理注意事项：1．本试卷满分100分，考试用时100分钟．2．答题前，考生务必将班级、姓名等填写在答题卡相应的位置上．一、选择题（本题共12小题，每小题2分，共24分。
每小题给出的四个选项中只有一个．．．．选项正确）1.高空抛物是极不文明的行为，会造成很大的危害，因为高处的物体具有较大的 A.弹性势能 B.重力势能 C.动能 D.内能2.下列四种情景，人对物体做功的是A.女孩把箱子搬起来B.学生背包在水平路面上行走一段距离C.司机推汽车没有动D.离开脚的足球在草地上滚动一段距离3.下列有关简单机械的叙述正确的是A.使用定滑轮可以省力B.理发剪刀是一种省力杠杆C.使用斜面可以省功D.机械效率不可能达到100% 4.关于功、功率、机械效率的说法正确的是A.功率越大，做功越快，机械效率越大B.做功越少，功率越小，机械效率越小C.功率越大，反映做功越快，与机械效率无关D.机械效率越大，表明它做的功越多5.改变物体内能的方法有做功和热传递两种，下列增大铁丝内能的四个做法中，与另外三个方法不同的是A.摩擦铁丝B.把铁丝放在火上烤C.反复敲打铁丝D.给铁丝通电 6.关于生活用电，下列说法正确的是A.多个大功率用电器可以同时用一个插座B.更换灯泡，搬动电器前不必断开电源开关C.保险丝可以用钢丝来代替D.用测电笔辨别火线和零线，手应接触笔尾部的金属电极 7.在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．如图所示，则A.锌片是该电池的正极B.两个相同的电池串联后可提高电压C.电池供电时将内能转化为电能D.该电池两端的电压为3V8.如图，当滑动变阻器滑片P 向右移动时，电流表示数和灯泡L 亮度变化情况分别是 A.变大 不变 B.不变 变亮 C.变小 不变 D.变大 变暗 9.下列说法最符合实际的是A.人体的安全电压为36VB.普通白炽灯的功率约为40WC.测电阻实验用铜导线的电阻约100ΩD.手机工作的电流约为20AA B C D 第7题图 第8题图10.下列图像能反映汽油机做功冲程中，气缸内燃气压强p 和温度t 变化情况的是11.0 开关或调节滑动变阻器能测出R x 阻值的是12.如图，在探究“电流与电阻的关系”时，电源电压恒为4.5V ，滑动变阻器上标有“10Ω 1.5A ”字样．在A 、B 两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P ，使电压表示数为2.5V ，读出电流表示数．当20Ω的电阻接入 A 、B 间时，电压表示数始终无法达到2.5V，其原因可能是 A.20Ω的电阻阻值太小 B.电源电压4.5V 太低C.控制电压为2.5V 太高D.滑动变阻器的最大阻值10Ω太小二、填空题（本题有8小题．每空1分，共26分）13.某新型手电筒由三粒LED 灯珠连接而成，LED 灯属于 ▲ （导体/半导体），小明从正在发光的手电筒中取下任意一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是 ▲联的，手电筒工作时通过三粒灯珠的电流 ▲ （相等/不相等）.14.由同种物质组成的甲、乙两物体，已知它们的质量之比为1:2，甲的温度升高了5℃，乙的温度升高了4℃，那么它们的比热容之比为 ▲ ，吸收的热量之比为 ▲ .15.某人用如图所示的滑轮组在10s 内将重85 N 的物体匀速提升2 m ，拉力F 为50 N ．此过程中有用功为 ▲ J ，拉力做功的功率为 ▲ W ，滑轮组的机械效率为 ▲ %．根据已知条件，以下物理量：①动滑轮上升的高度、②动滑轮的重力、③额外功，不能求出的是 ▲ （选填序号）.16.小明想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A 和B 两个位置应该接开关和电灯，那么开关应接在 ▲ （A/B ）处.小明请电工师傅正确安装后，闭合开关，电灯不亮，电工师傅用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则可能是电路 ▲ （用图中字母表示）段发生 ▲ （断路/短路）故障.17.如图所示，直径为d 的圆筒上绕着绳子，某同学用恒力F 拉着绳子的自由端使圆筒在 地上滚动，当圆筒滚动一周，绳子从圆筒上拉出的长度为 ▲ ，拉力F 所做的功是 ▲ ．（用已知量的符号表示）第12题图 第15题图 第16题图 第17题图 R 018.标有“220V 40W”的灯泡甲和“220V 100W ”的灯泡乙，其钨丝长短相同，可发现 ▲ 灯泡的灯丝较粗；将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ▲ ，甲、乙两灯两端的电压之比为 ▲ ，通过甲、乙两灯的电流之比为 ▲ . 19.如图是小明家电能表和电冰箱的铭牌，此时电能表的示数是 ▲ k W·h，允许家用电器同时工作的总功率最大是 ▲ W ；若家中只有电冰箱在正常工作，制冷时电能表的表盘6min 内刚好转6r ，该电冰箱的额定功率为 ▲ W ，按电冰箱铭牌上的耗电量，每昼夜压缩机正常工作 ▲ h ，这说明电冰箱具有 ▲ （连续/间歇）性工作的特点.20.如图所示的电路中，电源电压恒定，灯L 标有“3V 1.5W”且电阻不变，电压表量程为0～3V ，电流表量程为0～0.6 A ，滑动变阻器R x 标有“30Ω 2A ”，闭合开关S ，移动滑片P ，当电压表示数为2.7V 时，电流表示数为0.3 A ，电源电压为 ▲ V ，为保证电路安全，R x 允许接入的最大阻值为 ▲ Ω；移动滑片P ，电路总功率允许的最大值为 ▲ W.三、解答题（本题共9小题，共50分.解答22、23题时应有解题过程） 21.（6分）按照题目要求作图（1）用图甲所示滑轮组提升重物，画出最省力的绕绳方法．（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路． （3）将图丙虚线框内带有保险丝的三线插座正确接入家庭电路．22．（4分）已知生活垃圾的热值为3×106J/kg ，某垃圾焚烧发电厂每天完全燃烧800t 生 活垃圾，其中放出热量的30%用来发电.求： （1）燃烧1t 垃圾放出多少热量？ （2）每天可发多少度电？23.（6分）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R 1＝44Ω，R 2＝2156Ω. 当接入家庭电路正常工作时： （1）开关S 置于_▲_ (1/2)挡时是保温焖饭档； （2）保温焖饭档的功率是多大？ （3）高温烧煮10min 产生多少热量？（4）若只要求提高保温焖饭挡的功率，改进措施 是 ▲ （不要求计算）.第19题图 第20题图第23题图甲 乙 丙第21题图24．（5分）小明用如图甲所示的装置做“探究杠杆的平衡条件”实验．（1）在挂钩码之前，若杠杆右端低左端高，为使其在水平位置静止，应将左端的平衡螺母向 ▲ 调节；（2）如图甲所示，杠杆在水平位置平衡，记录数据，根据这一次实验数据，小明立即分析得出杠杆的平衡条件，这种做法的不足是 ▲ ；（3）如果航天员刘洋在问天实验舱内进行此实验，你认为需要改进的是 ▲ .（4）小明得到实验结论后，利用文具包里的直尺、橡皮（已知质量m 0）和细线，测量一支笔的质量.如图乙，他先将笔放在水平桌面上，用细线系住橡皮挂在笔帽上伸出桌面，调节笔尖到桌边的距离，使笔尖刚好开始翘起，用直尺量出笔伸出桌边的长度L 1；接着他应做的第二步是： ▲ ，调节笔尖到桌边的距离，使笔尖刚好开始翘起，用直尺量出笔伸出桌边的长度L 2.算出笔的质量m= ▲ （用m 0、L 1、L 2表示）.25.（5分）用钢球、木块和带有斜槽的长木板．探究物体的动能跟哪些因素有关. （1）如图甲，钢球在滚下斜槽的过程中，它的 ▲ 能转化为动能，其动能大小是通过 ▲ （高度h/距离s ）大小来反映的；（2）如图乙，利用压缩的弹簧推动钢球撞木块， ▲ （可以/不可以）探究动能大小与物体质量的关系，若“可以”说明其方案（若“不可以”说明其理由）是 ▲ ； （3）通过探究可知，如图丙所示的交通标志牌是交通管理部门对不同车型设定的最高 ▲ ．26.（6分）如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量、烧杯内液体的质量和初温均相同.（1）比较不同物质的比热容，应选择 ▲ 两图进行实验，用测得的数据画出它们升高的温度ΔT 随时间t 变化的图像如图丁所示，即ΔT ＝kt ，则温度升高ΔT 1过程中溶液a 吸收的热量 ▲ （大于/等于/小于）溶液b 吸收的热量，用m 表示它们的质量，c a 和c b 分别表示溶液a 和溶液b 的比热容，则两条直线k 值之比k a ∶k b 等于 ▲ ； （2）比较不同燃料的热值，应选择 ▲ 两图进行实验，小明从开始加热记录温度计的示数，待燃料 ▲ （全部燃烧/燃烧相同的时间）后，根据温度计示数的变化绘制了如图戊所示的图像，由图像可知，燃料 ▲ （1/2）的热值较大.甲 乙 丙 丁 戊第26题图 第24题图 第25题图甲 乙 丙甲 乙27.（5分）在探究“电流产生的热量与哪些因素有关”的实验时：（1）为探究“电流产生的热量与电阻大小的关系”，小明首先设计了如图甲所示的实验电路，装置中将甲、乙（R 甲﹥R 乙）两电阻丝串联，其主要目的是 ▲ ；通电一段时间后，发现装有R 甲电阻丝的煤油瓶中温度计的示数升高得多一些，这说明：在其它条件相同时， ▲ 越大，电流产生的热量越多．小明还想用如图甲所示的电路探究“电流产生的热量与电流大小的关系”，必须增加的测量工具是 ▲ ；（2）实验结束后，小明发现用电阻丝对煤油加热时，观察温度计示数变化的过程非常耗时，为了减少实验的时间，他提出了如下改进的设想： 设想一： 将煤油换成水来做实验； 设想二： 通过加热空气来做实验． ② 根据所学知识，他们经过讨论，断定设想一是错误的，你认为断定的依据是 ▲ ； ②利用设想二，他们设计了如下的实验：在两个透明的容器中密闭了等量的空气，通过两U 型管中液面的高度差来反映密闭空气吸热的多少.那么设计乙图装置的目的是探究电流产生的热量与 ▲ 的关系．28.（8分）小明想测小灯泡的额定功率，他选用了以下器材：标有“2.5 V”的小灯泡（电阻约10Ω）、电源为6 V 的干电池组、电流表、电压表、开关、导线若干，另有三种规格的滑动变阻器分别标有“10Ω 1A”、“20Ω 0.5A”、“50Ω 0.2A”字样． （1）请你帮小明选择一只合适的滑动变阻器，规格为 ▲ ；（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；（3）电路连接时开关应 ▲ ；（4）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是 ▲ ；（5）排除故障后，闭合开关，当小灯泡两端的电压达到额定电压后，电流表的示数如图乙所示，则小明测得小灯泡的额定功率是 ▲ W ；（6）小明打算增加一个阻值为10Ω的定值电阻R 0和两只开关，利用一只电流表测量该小灯泡的额定功率，设计的电路如图丙所示，其方案如下：①闭合开关S 1、S 3，调节滑动变阻器，使电流表示数为 ▲ A ，表明小灯泡正常发光； ②闭合开关S 1、S 2，保持滑片位置不变，测出通过小灯泡的电流I 0； ③计算小灯泡的额定功率.仔细分析发现此方案无法测出小灯泡的额定功率，其原因是 ▲ .第27题图甲 乙第28题图甲 乙 丙29.（5分）如图是新一代的热水器，叫空气能热水器（也叫空气源热泵热水器），用电量是普通电热水器的1/4左右.其原理是通过电动机带动压缩机运转，压缩管内的气体物质，由于压缩气体做功，气体的内能增加，温度升高，高温的压缩气体加热冷水，使水升温.压缩气体放出能量后，液化成液体流入蒸发器中，从空气中吸收热量，汽化成气体再流回压缩机.如此不断循环，不断从空气中吸收热量，不断向水放出热量.下表是某空气能热水器的参数（额定制热量表示在单位时间内该热水器所能提供给水的热量值，额定小时制热水量表示1小时按要求温度产生热水的体积值，1L=1dm3，c水=4.2×103J/(kg·℃)）（1）空气能热水器的工作原理与▲（电热水器/空调/电动机）的原理相似，它比普通电热水器省电的原因是▲；（2）根据参数求该热水器正常工作1h，消耗的电能是▲kW•h，提供给水的热量是▲kW•h；（3）该热水器正常工作1h提供给水的热量能使水温度升高▲℃（结果保留整数）.第29题图九年级物理参考答案一、选择题(本题12小题。
