XK3201(F701B)-01称重显示控制仪
XK3201G说明书(大兴设备)
XK3201G数字称重显示器[固定式包装机控制器]使用说明书潍坊市大兴水泥设备有限公司测控部XK3201G数字称重显示器说明书第一章、概述一、产品简介:XK3201G型称重显示控制器是专门为包装机提供自动定量控制的微机.本机是由单片微机控制,集称重、控制于一体的智能仪表。
具有独特的抗干扰措施，能在恶劣的环境中使用。
二、主要功能:★设定量控制★流程式标称★按键去皮功能★信号远程控制★工作状态LED指示★累计量计数★双闸门控制★输出状态转换★量程锁定三、工作原理:XK3201G型称重显示控制器接受传感器输入的模拟信号，经内部采集处理后，计算并显示出称体上物料的重量值。
对称体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备(如进行停止给料、掉袋等动作)。
-- 1 --专业自动化称重仪表制造-- 2 --一、一般规格：①环境温度：-10℃～+50℃ ②相对湿度：<80%③电源电压：AC220V 土10%，50HZ 土5HZ ，另有保护地 ④外型尺寸：350X220X60二、测量部分：①桥源：10V 土5%，最大负载能力150mA 。
②信号范围：0～25mV 。
③内部有继电器,输出为继电器常开触点。
第二章、技术规格第三章、配电接线图～220V 0.5A传感器 打印机控制A 控制B传感器：连接传感器 保 险：0.5A 保险 电 源：～220V 土10% 闸 门：内部有固态继电器，当重量达到设定值时,闸门将输出相应的信号去控制继电器工作XK3201G 数字称重显示器说明书-- 3 --一、前面板示意图：二、显示内容简介：设定区：五位数码显示，显示B 控制口的设定袋重值。
最大显示999.99。
(A 控制口的设定值为B 口的提前值，出 厂设定值为0，A 口、B 口同时工作)。
袋重区：五位数码显示，工作时显示瞬时袋重，校秤时可输入校秤砝码重量值。
最大显示999.99计数区:五位数码显示，显示已完成的工作周期数(已灌装袋数 )。
XK3201微机说明书
XK3201数字称重显示器（旋转式包装机控制器）使用说明书河北方圆测控技术有限公司一、概述XK3201系列旋转式包装机控制器是我公司科技人员在原有微机产品的基础上，集逻辑控制与计量控制功能为一体，优化了原有控制，提高了转换精度及显示精度，增加了逻辑动作指示，改进了人机界面的新产品。
它比我公司原有微机更稳定，计量精度更高，操作和维护更方便，它具有以下特点：高精度：重量分辨力达10克。
5位数码管显示，提高了显示精度。
高效率：通过微机面板上的指示灯，可以直观地观察各路输入、输出的状态。
通过内容键和加/减键可以快捷设定参数。
通过手动键可以在静态下检测包机的各执行机构的性能。
更先进：有稳定、完整的逻辑控制功能及精确的计量功能。
两个闸门控制输出口，实现了粗流、细流装料，提高了袋重稳定性。
零点动态自动跟踪。
袋重动态自动修正。
更随意：随意设定多项控制功能。
按键设定袋重。
静态时按键清零、静态时按键校秤。
二、技术参数1、环境温度：-10℃—+50℃2、相对湿度：<80%3、电源电压：220V±10%，另加保护地。
4、五路5V输出端口，控制固态继电器。
三、系统功能自动计量：袋重达到设定值时，微机自动关闭闸门、停止装料，精确控制袋重。
灌装过程中，满秤掉袋以后，若空秤零点受其它影响产生偏差，微机自动清零。
灌装过程中，若本次掉袋时袋重与设定值有偏差，微机通过计算，在下一圈对袋进行自动修正。
逻辑控制：灌装电机的自动顺次启动，故障时自动停机。
漏插袋时，自动关闭闸门，停止出料。
中间意外掉袋时，自动关闭闸门，停止出料。
袋重达到设定值－5Kg时，自动关闭闸门A，进行细流装料。
袋重达到设定值后，自动关闭闸门B，完全停止装料。
如果袋重已达到设定值，在接包机处，自动定点掉袋。
如果在接包处袋重未达到设定值，则不掉袋，进行二次灌装。
其它功能：故障报警（外接扬声器）、累计产量（吨、公斤）、累计袋数（0－99999）、手动调试功能等。
无锡科丰F701B.D_仪表使用说明书
欢迎您选择XK3201(701B/D)感谢您购买XK3201（F701B/D)称重显示控制器。
为了充分发挥XK3201（F701B/D)称重显示控制器的优异性能并保证您的使用安全，在使用之前请您仔细阅读本使用说明书并正确理解其内容。
无锡市科丰自控设备有限公司目录1、主要特点----------------------------------------------------------------------------------------------------52、使用之前----------------------------------------------------------------------------------------------------63、安全方面的注意事项-------------------------------------------------------------------------------------74、仪器安装----------------------------------------------------------------------------------------------------85、外形尺寸----------------------------------------------------------------------------------------------------96、各部份的名称和功能（前面板）-------------------------------------------------------------------------116.1、称量数显示区说明---------------------------------------------------------------------------------116.2、状态显示块------------------------------------------------------------------------------------------116.3、称重偏差显示说明---------------------------------------------------------------------------------116.4、后备电池电量显示说明（未使用）------------------------------------------------------------126.5、重量单位显示---------------------------------------------------------------------------------------126.6、16个运行状态显示指示灯-----------------------------------------------------------------------126.7、菜单显示类型及功能------------------------------------------------------------------------------126.8、设置键功能介绍------------------------------------------------------------------------------------137、后面板功能和接线---------------------------------------------------------------------------------------148、接线方法---------------------------------------------------------------------------------------------------158.1、串行通讯口和D/A输出口插座-----------------------------------------------------------------158.2、传感器输入信号接线说明------------------------------------------------------------------------158.3、交流电源AC接插头接线说明------------------------------------------------------------------168.4、机壳地线---------------------------------------------------------------------------------------------168.5、输入口------------------------------------------------------------------------------------------------178.6、输出口------------------------------------------------------------------------------------------------179、按键的使用方法------------------------------------------------------------------------------------------189.1、专用键的使用方法---------------------------------------------------------------------------------189.2、设定键的使用方法---------------------------------------------------------------------------------1910、设定值一览表--------------------------------------------------------------------------------------------2110.1、设定模式0------------------------------------------------------------------------------------------2610.2、设定模式1------------------------------------------------------------------------------------------2710.3、设定模式2------------------------------------------------------------------------------------------2810.4、设定模式3------------------------------------------------------------------------------------------3110.5、设定模式4------------------------------------------------------------------------------------------3210.6、设定模式5------------------------------------------------------------------------------------------3310.7、设定模式6------------------------------------------------------------------------------------------3510.8、设定模式7------------------------------------------------------------------------------------------3610.9、设定模式9------------------------------------------------------------------------------------------3611、校准方法--------------------------------------------------------------------------------------------------3711.1、校准前需要注意的事项--------------------------------------------------------------------------3711.2、校准步骤--------------------------------------------------------------------------------------------3712、手动打印操作--------------------------------------------------------------------------------------------3813、累计数据的查看与清除--------------------------------------------------------------------------------3814、去皮重-----------------------------------------------------------------------------------------------------3915、数字滤波--------------------------------------------------------------------------------------------------3916、拍袋功能的使用-----------------------------------------------------------------------------------------3917、超差的判别和处理--------------------------------------------------------------------------------------4018、自动落差的修正-----------------------------------------------------------------------------------------4019、输出切换操作--------------------------------------------------------------------------------------------4120、输入IN口检测------------------------------------------------------------------------------------------4121、输出OUT口检测--------------------------------------------------------------------------------------4222、A/D转换的数据检测----------------------------------------------------------------------------------4223、通讯接口-------------------------------------------------------------------------------------------------4224、MODBUS通讯协议-----------------------------------------------------------------------------------4325、过量程显示、错误显示-------------------------------------------------------------------------------4526、快捷键的使用方法-------------------------------------------------------------------------------------4627、可选件项目----------------------------------------------------------------------------------------------4628、秤体模式0（有斗普通投入秤的时序控制过程及方式）--------------------------------------4828.1、XK3201-F701B/D仪表有斗普通投入秤工作流程表-------------------------------------4828.2、XK3201-F701B/D仪表有斗普通投入秤工作流程参数表-------------------------------4928.3、有斗普通投入秤的输入口选表---------------------------------------------------------------5028.4、有斗普通投入秤的输出口选表（备用控制信号输出订货时选配）------------------5028.5、有斗普通投入秤的运行过程状态提示符---------------------------------------------------5129、秤体模式1（有斗包装秤的时序控制过程及方式）-------------------------------------------5229.1、XK3201-F701B/D仪表有斗包装秤工作流程表------------------------------------------5229.2、XK3201-F701B/D仪表有斗包装秤工作流程参数表------------------------------------5329.3、有斗包装秤的输入口选表--------------------------------------------------------------------5429.4、有斗包装秤的输出口选表（备用控制信号输出订货时选配）-----------------------5529.5、有斗包装秤的运行过程状态提示符--------------------------------------------------------5530、秤体模式2（无斗包装秤的时序控制过程及方式）-------------------------------------------5630.1、XK3201-F701B/D仪表无斗包装秤工作流程表------------------------------------------5630.2、XK3201-F701B/D仪表无斗包装秤工作流程参数表------------------------------------5730.3、无斗包装秤的输入口选表--------------------------------------------------------------------5830.4、无斗包装秤的输出口选表（备用控制信号输出订货时选配）-----------------------5930.5、无斗包装秤的运行过程状态提示符--------------------------------------------------------5931、秤体模式3（灌装秤的时序控制过程及方式）-------------------------------------------------6031.1、XK3201-F701B/D仪表灌装秤工作流程表------------------------------------------------6031.2、XK3201-F701B/D仪表灌装秤工作流程参数表------------------------------------------6131.3、灌装秤的输入口选表--------------------------------------------------------------------------6231.4、灌装秤的输出口选表（备用控制信号输出订货时选配）-----------------------------6331.5、灌装秤的运行过程状态提示符--------------------------------------------------------------6332、秤体模式4（间歇式流量累计秤的时序控制过程及方式）----------------------------------6432.1、XK3201-F701B/D间歇式流量累计秤工作流程表---------------------------------------6432.2、XK3201-F701B/D间歇式流量累计秤工作流程参数表---------------------------------6532.3、间歇式流量累计秤的输入口选表-----------------------------------------------------------6632.4、间歇式流量累计秤的输出口选表（备用控制信号输出订货时选配）--------------6732.5、间歇式流量累计秤的运行过程状态提示符-----------------------------------------------6733、秤体模式5（有斗包装双秤A的时序控制过程及方式）------------------------------------6833.1、XK3201-F701B/D仪表有斗包装双秤A秤工作流程表--------------------------------6833.2、XK3201-F701B/D有斗包装双秤A秤工作流程参数表--------------------------------6933.3、有斗包装双秤A秤的输入口选表----------------------------------------------------------7033.4、有斗包装双秤A秤的输出口选表（备用控制信号输出订货时选配）-------------7033.5、有斗包装双秤A秤的运行过程状态提示符----------------------------------------------7133.6、有斗包装双秤A、B秤的双秤联系信号的连接图--------------------------------------7134、秤体模式6（有斗包装双秤B的时序控制过程及方式）------------------------------------7234.1、XK3201-F701B/D仪表有斗包装双秤B秤工作流程表--------------------------------7234.2、XK3201-F701B/D有斗包装双秤B秤工作流程参数表--------------------------------7334.3、有斗包装双秤B秤的输入口选表----------------------------------------------------------7434.4、有斗包装双秤B秤的输出口选表（备用控制信号输出订货时选配）-------------7434.5、有斗包装双秤B秤的运行过程状态提示符----------------------------------------------7535、秤体模式7（定量减量秤的时序控制过程及方式）------------------------------------------------7635.1、XK3201-F701B/D仪表定量减量秤工作流程表------------------------------------------7635.2、XK3201-F701B/D仪表定量减量秤工作流程参数表------------------------------------7735.3、定量减量秤的输入口选表--------------------------------------------------------------------7835.4、定量减量秤的输出口选表（备用控制信号输出订货时选配）-----------------------7935.5、定量减量秤的运行过程状态提示符--------------------------------------------------------7936、秤体模式8（带中间整袋吨包装秤的时序控制过程及方式）-------------------------------8036.1、XK3201-F701B/D仪表带中间整袋吨包装秤工作流程表------------------------------8036.2、XK3201-F701B/D带中间整袋吨包装秤工作流程参数表------------------------------8136.3、带中间整袋吨包装秤的输入口选表--------------------------------------------------------8236.4、带中间整袋吨包装秤的输出口选表（备用控制信号输出订货时选配）-----------8236.5、带中间整袋吨包装秤的运行过程状态提示符--------------------------------------------8337、秤体模式9（阀口秤的时序控制过程及方式）-------------------------------------------------8437.1、XK3201-F701B/D仪表阀口秤工作流程表------------------------------------------------8437.2、XK3201-F701B/D阀口秤工作流程参数表------------------------------------------------8537.3、阀口秤的输入口选表--------------------------------------------------------------------------8637.4、阀口秤的输出口选表（备用控制信号输出订货时选配）-----------------------------8737.5、阀口秤的运行过程状态提示符--------------------------------------------------------------8738、日常维护、保修和售后服务------------------------------------------------------------------------8839、常见疑问及处理---------------------------------------------------------------------------------------89 附录1：称料时序图----------------------------------------------------------------------------------------90 附录2：打印清单样本-------------------------------------------------------------------------------------91 附录3：仪表故障分析-------------------------------------------------------------------------------------921、主要特点l基于DIN规格的小型尺寸由于XK3201（F701D）是DIN200 X 100尺寸，XK3201（F701B）是DIN166 X 88尺寸，适合嵌入仪器箱内。

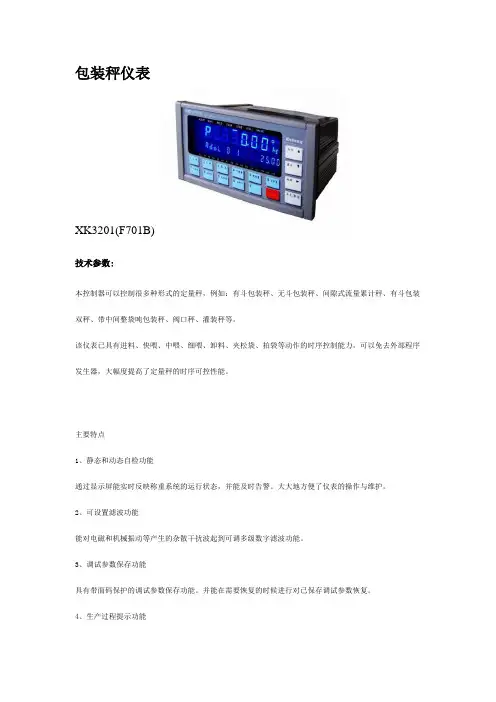

XK3201(F701B)称重仪表
包装秤仪表
XK3201(F701B)
技术参数:
本控制器可以控制很多种形式的定量秤，例如：有斗包装秤、无斗包装秤、间隙式流量累计秤、有斗包装双秤、带中间整袋吨包装秤、阀口秤、灌装秤等。
该仪表已具有进料、快喂、中喂、细喂、卸料、夹松袋、拍袋等动作的时序控制能力，可以免去外部程序发生器，大幅度提高了定量秤的时序可控性能。
主要特点
1、静态和动态自检功能
通过显示屏能实时反映称重系统的运行状态，并能及时告警。
大大地方便了仪表的操作与维护。
2、可设置滤波功能
能对电磁和机械振动等产生的杂散干扰波起到可调多级数字滤波功能。
3、调试参数保存功能
具有带面码保护的调试参数保存功能。
并能在需要恢复的时候进行对已保存调试参数恢复。
4、生产过程提示功能
本仪表在生产过程控制中能通过字符及光标提示可以知道设备当前的运行状态和错误告警信息。
5、累计功能
仪表能对批次、班产累计、总产累计等许多有用数据的登统和掉电保。
一般规格：。
F701C型称重控制器操作说明
F701C型称重控制器操作说明1.控制器的基本操作流程首先，将称重控制器与称重传感器进行连接，并确保连接稳定。
然后，将控制器连接到电源，并打开电源开关。
控制器将会显示启动画面，并在几秒钟后进入主界面。
主界面上会显示当前称重的数值，以及其他相关信息，如单位、数据精确度等。
在主界面下方有几个功能按钮，用于控制各种操作。
通过按下相应的按钮，可以进行称重、校准、设置等操作。
2.功能按钮的使用方法2.1称重按钮按下称重按钮后，控制器将开始进行称重操作。
控制器会通过与称重传感器的连接，读取传感器的数值，并实时显示在主界面上。
2.2校准按钮校准按钮用于校准称重传感器的零点和灵敏度。
校准操作应在空载状态下进行。
按下校准按钮后，控制器将提示用户进行零点校准操作。
将当前重量设定为零点值，并保存。
接下来，控制器将提示用户进行灵敏度校准操作。
将已知重量放置在传感器上，并设定相应的重量值。
控制器将根据读取到的传感器数值进行灵敏度校准，并保存。
2.3设置按钮设置按钮用于设置控制器的一些参数，如单位、数据精确度等。
按下设置按钮后，控制器将进入设置界面。
通过按下上下按钮可以选择要修改的参数，通过按下加减按钮可以进行数值的修改。
确认修改后，按下确定按钮可以保存设置。
2.4清零按钮清零按钮用于将当前重量设定为零点值。
按下清零按钮后，控制器将提示用户进行零点校准操作。
将当前重量设定为零点值，并保存。
3.常见问题的解决方法3.1传感器读数异常如果传感器的读数异常，可能是传感器与控制器的连接出现问题。
请检查传感器与控制器之间的连接是否稳定，并重新连接。
如果重新连接后仍然出现读数异常，可以尝试重新校准传感器。
按下校准按钮，并按照校准流程进行操作。
3.2控制器无法启动如果控制器无法启动，可能是因为电源供应出现问题或控制器本身故障。
请检查电源连接是否正常，并尝试更换电源。
以上是F701C型称重控制器的操作说明，通过按照上述步骤进行操作，您将能够正确地使用控制器并解决常见问题。
八嘴XK3201数字称重显示器说明书
XK3201数字称重显示器（旋转式包装机控制器）使用说明书河北方圆测控技术有限公司一、概述XK3201系列旋转式包装机控制器是我公司科技人员在原有微机产品的基础上，集逻辑控制与计量控制功能为一体，优化了原有控制，提高了转换精度及显示精度，增加了逻辑动作指示，改进了人机界面的新产品。
它比我公司原有微机更稳定，计量精度更高，操作和维护更方便，它具有以下特点：高精度：重量分辨力达10克。
5位数码管显示，提高了显示精度。
高效率：通过微机面板上的指示灯，可以直观地观察各路输入、输出的状态。
通过内容键和加/减键可以快捷设定参数。
通过手动键可以在静态下检测包机的各执行机构的性能。
更先进：有稳定、完整的逻辑控制功能及精确的计量功能。
两个闸门控制输出口，实现了粗流、细流装料，提高了袋重稳定性。
零点动态自动跟踪。
袋重动态自动修正。
更随意：随意设定多项控制功能。
按键设定袋重。
静态时按键清零、静态时按键校秤。
二、技术参数1、环境温度：-10℃—+50℃2、相对湿度：<80%3、电源电压：220V±10%，另加保护地。
4、五路5V输出端口，控制固态继电器。
三、系统功能自动计量：袋重达到设定值时，微机自动关闭闸门、停止装料，精确控制袋重。
灌装过程中，满秤掉袋以后，若空秤零点受其它影响产生偏差，微机自动清零。
灌装过程中，若本次掉袋时袋重与设定值有偏差，微机通过计算，在下一圈对袋进行自动修正。
逻辑控制：灌装电机的自动顺次启动，故障时自动停机。
漏插袋时，自动关闭闸门，停止出料。
中间意外掉袋时，自动关闭闸门，停止出料。
袋重达到设定值－5Kg时，自动关闭闸门A，进行细流装料。
袋重达到设定值后，自动关闭闸门B，完全停止装料。
如果袋重已达到设定值，在接包机处，自动定点掉袋。
如果在接包处袋重未达到设定值，则不掉袋，进行二次灌装。
其它功能：故障报警（外接扬声器）、累计产量（吨、公斤）、累计袋数（0－99999）、手动调试功能等。
HGL3201-(L701B)定值包装分析
HGL3201-(L701B)称重显示器【定值控制器】版本号：2.3 063使用说明书目录使用须知 (2)1.概述 (3)2.主要规格及注意事项 (4)2.1 一般参数 (4)2.2 模拟部分 (4)2.3 安装注意事项 (5)3．仪表安装尺寸 (6)4. 操作界面 (7)4.1 前面板图及面板 (7)4.2 后面板说明 (9)5．画面构成与菜单设定方法 (10)5.1 主显示区构成 (10)5.2 一级菜单登录方法 (11)5.3 快捷菜单登录方法 (11)6 菜单说明 (12)6.1参数设定菜单 (12)6.2 系统标校菜单 (14)6.3 安全管理 (14)6.4 端口定义 ..................................................................................................................7 端口连接图 (16)7.1 输入输出控制接口 (16)17.2称重传感器连接说明 (16)使用须知1.在初次使用本仪表前，请详细阅读说明书，现场使用过程中的许多疑难问题，可在说明书中找到答案。
2.使用前，请检查称重系统其他部件是否匹配。
3.使用本仪表时，请注意防晒、防雨水、防撞击。
4.使用本仪表时，请尽可能配备常用安装、检修工具：小型一字螺丝刀，数字式万用表，称重传感器模拟器（mV 信号发生器）21.概述1.1 产品介绍HGL3201-(L701B)称重显示控制器融合了先进的微电子技术、数字通信技术、现场总线技术及贴片工艺生产和多种抗干扰措施技术。
采用简洁化面板设计、具有结构精巧、功能丰富、端口可自定义。
并通过高压脉冲群测试，高压气隙放电测试，高压接触放电测试，以及高低温测试。
具有高稳定性，控制算法先进，操作简单，适应能力强等特点。
其优点有以下几点：1、仪表设计充分考虑电磁兼容性，外壳全部采用铝合金，电磁屏蔽、密封效果好，抗干扰能力强。
称重显示控制器
请专业人员调试，检测和维修控制器。
警告
请保持控制器接地良好。
警告
在进行控制器的电气连接时，请预先将电源切断。在控制器两次上电 之间请等待30秒钟。
ห้องสมุดไป่ตู้注意静电
本控制器为静电敏感设备，在使用和维护中请注意采取防静电措施。
METTLER TOLEDO保留修改本手册的权利
目录
[1]概述 ........................................................................................................................ 1 技术特性......................................................................................................................... 1 面板式PANTHER外观特性 ........................................................................................ 1
XK3123
PANTHER
称重显示控制器 技术/操作手册
©梅特勒-托利多(常州)称重设备系统有限公司，2005 Mettler-Toledo版权所有。未经许可不得翻印、修改或引用。 METTLER TOLEDO® 和TraxDSP® 均为梅特勒-托利多(常州)称重设 备系统有限公司的注册商标 本产品执行标准：GB/T 7724－1999 《称重显示控制器》 本产品已申请专利。
[3]操作 ....................................................................................................................... 10 显示 ............................................................................................................................ 10 键盘 ............................................................................................................................ 10 基本操作....................................................................................................................... 11 上电功能............................................................................................................ 11 称重终端上电过程 ................................................................................................. 11 清零操作............................................................................................................ 11 皮重功能操作 ...................................................................................................... 11 清皮操作............................................................................................................ 11 打印操作............................................................................................................ 12 预置点功能操作.................................................................................................... 12 分选功能操作：.................................................................................................... 14
UnipulseF701称重显示控制器
力。
高达 200 次/秒高速 A/D 转换速率；对应给料、排料等丰富程序功能；称重保持功能
自动累计·演算功能；可自动累加计算出一个称重工程结束时的重量值（总重/净重）。
能根据累计的重量值来进行最大·最小·平均·标准偏差等的演算。
紧凑型设计
１４４Ｗ×７２Ｈ的小型ＤＩＮ型号，在传感器的连接部位采用了不占用空间的螺丝端
真实零点或称量值中心
表示次数
从３、６、１３、２５次/秒中选择（系统速度２００次/秒）
状态表示
ＳＰ１、ＳＰ２、ＳＰ３、零附近、保持、零异常、稳定、皮重、
净重、零点
Unipulse（尤尼帕斯） F741 仓库物料称重指示器 F741 仓库物料称重指示器产品介绍： F741 称重控制仪表为您提供功能齐全，数字键盘，操作便捷等特点。具有称重计数、多 量程精确称重、重量控制点设定、高低限比较等功能。驱动 4 只 350 欧姆称重传感器。 F741 适用于工业过程称重、货物计量及仓库称重管理等多种称重场合。 F741 具有较宽的称重量程，数据处理速度快，每秒 50 次刷新速率。精度范围符合万分 之一的法定贸易计量要求 1/10，000d。广泛用于称重/计数等应用场合。 F741 配备标准串行通讯输出接口 SIF，适合连接 UNIPULSE 公司的大屏显示器、远程显 示器及称重打印机。 2 个数字输入可以允许用户选择下列指令： （1）禁止皮重功能，
XK3132仪表说明书
4.4 AI/AO：模拟量输入输出端口.....................................................................................7
4.5 SP/485：速度和 485 端口.............................................................................................7
3.1 累计量显示器.................................................................................................................5
3.2 流量显示器.....................................................................................................................5
2 主要技术参数............................................................................................................................4
3 显示面板说明............................................................................................................................5
5.1.2.7 显示设置参数组...................................................................................16
