AD18中ActiveRoute使用
ActiveRoute使用
目录
一、Route Guide布线 (1)
1.1打开软件 (1)
1.2选择飞线 (2)
1.3选择在哪层布线 (3)
1.4绘制布线“路径” (3)
1.5执行ActiveRoute命令 (5)
1.6效果： (5)
二、等长线布线 (6)
2.1新建网络类 (6)
2.2给新建的类分配网络 (6)
2.3打开规则窗口 (7)
2.4新建规则 (8)
2.5打开PCB面板 (9)
2.6查看执行进度 (12)
2.7效果： (12)
2.8手动调整 (13)
三、其他方法 (14)
一、Route Guide布线
1.1打开软件
打开PCB ActiveRoute窗口
点击AD18界面的右下角Panels >> PCB ActiveRoute，打开PCB ActiveRoute窗口
1.2选择飞线
在PCB编辑窗口中按住Alt并按住鼠标左键，从右向左拖出一个矩形窗口(绿色的)将U1左下角部分飞线全部选中。
1.3选择在哪层布线
在PCB ActiveRoute窗口中的Layers区域选中L7 SIG层
1.4绘制布线“路径”
在PCB ActiveRoute窗口中Action区域点击Route Guide按钮。
在PCB编辑区域绘制信号线布线“路径”
注意：可以通过按上下箭头按键来增加、减少“路径”宽度
1.5执行ActiveRoute命令
在PCB ActiveRoute窗口中Action区域点击ActiveRoute按钮，执行ActiveRoute布线命令
AD18界面的底部可以查看命令执行进度
1.6效果：
二、等长线布线
注意：等长线是以最长的那根走线作为参考
2.1新建网络类
点击菜单栏Design >> Classes打开Classes窗口
选择Object Classes >> Net Classes右键选择Add Class添加4个分组
2.2给新建的类分配网络
在左侧Non-Members栏中选中相关信号网络，点击图标将选中的网络添加到右侧的Member栏中。
重复此操作完成剩余组网络的分配。
2.3打开规则窗口
点击菜单栏Design >> Rules打开PCB规则窗口
2.4新建规则
点击High Speed >> Matched Lengths右键选择New Rule…创建4个规则
选中一个刚才新建的规则，按照下图所示设置好相关参数，其中在Where The Object Matches处选择第一个选择Net Class，第二个选择我们刚才创建网络类。
根据具体的信号频率等信息设置好等长线的公差，这里设置为50mil
2.5打开PCB面板
点击AD18界面右下角Panels >> PCB
在PCB面板中选择Nets，勾选Select、Zoom、Clear Existing。
然后选择我们刚才创建的类
可以看到在PCB编辑界面中相应类中的网络被全部选中
切换到PCB ActiveRoute面板，然后按照如下图所示设置。
其中Tune区域选择对应的规则(在规则Matched Lengths中设定的)
2.6查看执行进度
2.7效果：
切换到PCB面板查看执行ActiveRoute命令生成的等长线的长度是否在公差范围内。
如果不在公差范围内，则在PCB面板中Nets区域相应的等长线会是高亮显示。
2.8手动调整
在PCB面板中Nets区域选择高亮显示的等长线，然后点击菜单栏Route >> Interactive Length Tuning执行等长线调整命令。
点击需要调整的等长线，移动鼠标此时等长线会出现波浪线，可以通过按键盘上面的1，2，3，4数字键对波浪线的振幅和宽度进行调整。
当进度条由红色变成绿色时，表示长度达到了要求。
查看PCB面板中Nets区域Q33号走线不再高亮显示了，说明长度满足了规则设置。
以同样的方式将剩余不符合规则的走线依次调整至规定长度。
三、其他方法
先通过ActiveRoute将走线布通
然后再通过勾选Tune Selected再点击ActiveRoute按钮执行ActiveRoute命令。
注意：需要在PCB ActiveRoute面板Tune区域勾选相应的规则。
注：可以通过按Shift + S单层命令来更加方便、清晰的查看布线情况。
退出单层显示命令：多按几次Shift + S直到正常显示为止。

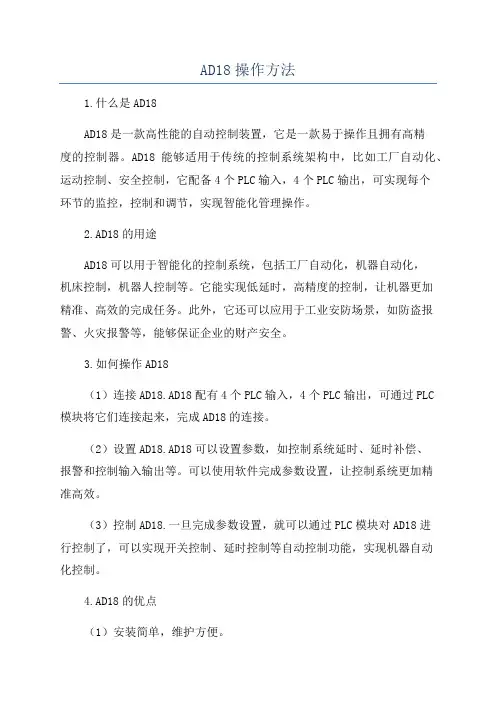

AD18操作方法
