山西金正光学科技有限公司厂房工程CFG桩基工程监理实施细则编制人：审核人：审批人：山西神剑建设监理有限公司山西金正光学科技有限公司厂房项目监理部2011年9月2日CFG桩施工监理细则本细则内容分为监理依据、监理内容、施工前准备、施工过程中质量管理和桩基子分部验收五个部分。
一、监理依据1.《建筑地基基础设计规范》（GB50007-2002）2.《混凝土结构设计规范》(GB50010-2010)3.《建筑抗震设计规范》（GB50055-2001）4.《建筑桩基技术规范》（JGJ94-2008）5.《地基与基础工程施工及验收规范》（GB50202-2002）6.《混凝土结构工程施工及验收规范》（GB20204-2002）7.《基桩高应变动力检测规程》（JGJ106-97）8.本工程的地质勘察报告二、监理内容CFG桩工程量，见表1CFG桩工程量表说明：上表工程量是桩基理论方量。
三、施工前准备工作施工前的准备工作对一项工程能否保证质量目标、工期目标顺利完成有相当重要的作用。
因此，监理人员对施工单位施工准备工作同样要做好监督管理。
1.技术准备对CFG桩工程，在开工前监理人员要掌握并督促施工单位完成以下施工前的准备、熟悉图纸的工作。
（1）施工场地的工程地质及有关水文地质资料；（2）设计图纸和技术要求，及时组织图纸会审和设计院图纸交底；（3）现场的测量基准点资料；（4）场地障碍物的分布情况及埋置深度，影响桩基施工时要及时清理；（5）施工过程中所用到的有关报表、规范、技术资料等；（6）审查施工单位编写的施工组织设计，是否根据本工程实际特点编写、是否有针对型性、各种技术措施是否可行、人员组织计划是否何合理等；（7）将地质勘察报告中各勘察孔根据其坐标反映到桩位图上，以便对各范围的CFG桩钻孔深度心中有数。
2.技术管理施工单位选择的施工设备是否合理，是保证施工顺利能否的重要环节；监理人员要根据工艺要求严格审核查验施工单位报验进场的施工设备，不符合工艺要求，可能影响工程质量和工期的设备不准进场。
CFG桩监理实施细则
xxxx工程建设监理实施细则（CFG桩工程）xxxx项目监理部二〇一〇年十一月批准：xxx 编制：xxx目录一、总则 (1)1、目的 (1)2、编制依据 (1)3、有关现行规程、规范和规定 (1)4、监理人员及职责分工 (2)二、CFG桩施工准备阶段监理控制 (2)1、地质复勘 (2)2、施工措施计划 (2)3、施工质量保证体系审查 (3)4、施工条件检查 (3)5、审签开工批复文件 (5)6、其它 (5)三、质量控制的措施、内容和方法 (5)1、质量标准及检验方法 (5)2、质量控制的方法 (6)3、工序控制 (6)4、CFG桩施工常见问题及预防措施 (7)5、质量检验 (9)6、质量评定及验收 (9)7、质量缺陷与质量事故处理程序 (10)四、工程进度控制 (11)1、进度控制目标 (11)2、施工进度的检查、协调、调整 (11)五、工程投资控制 (12)一、总则1、目的为有利于CFG桩（水泥粉煤灰碎石灌注桩工程）施工的过程控制，规范监理活动，特编制本细则。
2、编制依据有关合同文件、设计文件与图纸、施工措施方案、技术说明及资料1)监理合同文件；2)施工合同文件；3)工程建设设计图纸、文件；4)工程建设标准强制性条文水利工程部分；5)《xxx工程监理规划》；6)经过监理机构批准的施工组织设计及技术措施(作业指导书)。
3、有关现行规程、规范和规定1)《水利工程建设项目施工监理规范》（SL288-2003）2)《水利水电工程施工质量检验与评定规程》(SL176-2007)；3)《水利水电建设工程验收规程》(SL223-2008)；4)《泵站施工规范》(SL234-1999)5)《水闸施工规范》(SL27-1991)6)《水利水电工程施工测量规范》(DL/T5173-2003)7)《土工试验规程》(SL237-1999)8)《水利水电工程混凝土防渗墙施工技术规范》(SL174-1996)9)《建筑地基基础工程施工质量验收规范》(GB50202-2002)10)《灌注桩基础技术规程》(YSJ212-1992YBJ42-1992)；11)《桩基高应变动力检测规程》(JGJ106-1997)12)《桩基低应变动力检测规程》(JGJ/t93-1995)13)《建筑地基处理技术规范》(JGJ79-1991)14)其他有关规程、规范。
CFG桩监理实施细则]
![CFG桩监理实施细则]](https://img.taocdn.com/s3/m/e20768073169a4517723a380.png)
页眉内容XXXXXXXX国际居住小区CFG桩工程监理实施细则XXXXXXXXXXX监理部二0一二年元月CFG桩监理实施细则一、工程概况建设单位：XXXXX置业有限公司监理单位：XXXXXX监理有限公司设计单位：XXXXXXX设计有限责任公司本监理标段为：XXXXXXX楼二、编制依据2.1 《建筑地基处理技术规范》JGJ79-2002三、CFG桩的特点水泥粉煤灰碎石桩（Cement Fly-ash Gravel Pile）简称CFG，是近年发展起来的处理软弱地基的一种方法。
它是在碎石桩基础上掺入适量石屑、粉煤灰和少量水泥，加水拌和后制成具有一定强度的桩体。
具有较好的技术性能和经济效果。
3.1 CFG桩不需要排泥浆，不污染周围环境，施工工艺简单，成桩速度快。
3.2 CFG桩的混合材料，具有一定的粘结强度和良好的和易性，使其在钻管内软滑不易离析、泌氺，容易保证桩身质量。
3.3 CFG桩复合地基承载力提高幅度大，沉降量小，加固软土地基效果显著，具有较广泛的适应性。
3.4 由于粉煤灰不断发生水化反应，使桩身混合料的后期强度增长较大，这对CFG桩承受上部荷载有了可靠的保证。
3.5 CFG桩体内不设钢筋笼，可节约大量钢材：桩身混合料，可就地取材，从而大大降低了工程造价。
四、CFG桩施工、监理程序及技术质量标准4.1 CFG桩施工、过程监理控制程序。
施工程序监理程序4.2监理工作流程：五、监理控制手段及目标1.CFG桩施工前的控制1.1 为检验CFG桩施工工艺、机械性能及质量控制，核对地质资料，在施工前应先做不少于2根试验桩，并在竖向全长钻取芯样，检查桩身混合料配合比、坍落度、强度和桩身垂直度。
根据发现的问题，修改施工工艺，重新确定工艺参数，报监理单位确认后方可进行施工。
1.2 CFG桩施工开始后及时进行复合地基或单桩承载力试验，以确认设计参数。
1.3测量放样，平整场地，清除障碍物。
1.4 所用的水泥和粗细骨料品种、规格及质量应符合设计要求。
cfg桩基工程监理实施细则

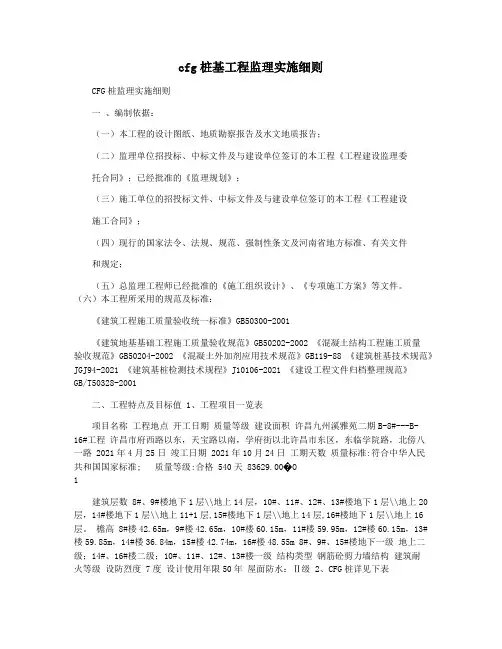

cfg桩基工程监理实施细则CFG桩监理实施细则一、编制依据：（一）本工程的设计图纸、地质勘察报告及水文地质报告；（二）监理单位招投标、中标文件及与建设单位签订的本工程《工程建设监理委托合同》；已经批准的《监理规划》；（三）施工单位的招投标文件、中标文件及与建设单位签订的本工程《工程建设施工合同》；（四）现行的国家法令、法规、规范、强制性条文及河南省地方标准、有关文件和规定；（五）总监理工程师已经批准的《施工组织设计》、《专项施工方案》等文件。
（六）本工程所采用的规范及标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《混凝土外加剂应用技术规范》GB119-88 《建筑桩基技术规范》JGJ94-2021 《建筑基桩检测技术规程》J10106-2021 《建设工程文件归档整理规范》GB/T50328-2001二、工程特点及目标值 1、工程项目一览表项目名称工程地点开工日期质量等级建设面积许昌九州溪雅苑二期B-8#---B-16#工程许昌市府西路以东，天宝路以南，学府街以北许昌市东区，东临学院路，北傍八一路 2021年4月25日竣工日期 2021年10月24日工期天数质量标准:符合中华人民共和国国家标准; 质量等级:合格 540天 83629.00�O 1建筑层数 8#、9#楼地下1层\\地上14层，10#、11#、12#、13#楼地下1层\\地上20层，14#楼地下1层\\地上11+1层,15#楼地下1层\\地上14层,16#楼地下1层\\地上16层。
檐高 8#楼42.65m，9#楼42.65m，10#楼60.15m，11#楼59.95m，12#楼60.15m，13#楼59.85m，14#楼36.84m，15#楼42.74m，16#楼48.55m 8#、9#、15#楼地下一级地上二级；14#、16#楼二级；10#、11#、12#、13#楼一级结构类型钢筋砼剪力墙结构建筑耐火等级设防烈度 7度设计使用年限50年屋面防水：Ⅱ级 2、CFG桩详见下表B-8#楼CFG桩 B-9#楼CFG桩 B-10#楼CFG桩 B-11#楼CFG桩 B-12#楼CFG桩 B-13#楼CFG桩 B-15#楼CFG桩 B-16#楼CFG桩桩经 500mm 有效长度 8.0 m 实际长度 8.5m桩身砼标号 C20 布桩形式正方形总桩数 394 复合地基承载力特征值不小于290kpa500mm 8.0 m 8.5m C20 正方形 358 不小于360kpa 500mm 500mm 500mm 500mm 500mm500mm 11 m 11.0 m 11.0 m 11.0 m 11.0 m 11.0 m 11.5 m 11.5m 11.5m 11.5m 11.5m 11.5m C20 C20 C20 C20 C20 C20 正方形正方形正方形正方形正方形正方形 257430 253 256 457 533 不小于430kpa 不小于430kpa 不小于430kpa 不小于650kpa 不小于290kpa 不小于290kpa 三、施工前准备阶段监理1、概述CFG桩是水泥粉煤灰碎石桩的简称,是由碎石、砂或石屑、粉煤灰、掺适量水泥加水拌合，本工程采用长螺旋钻孔机,配合混凝土输送泵制成。
《CFG桩基工程》建设监理实施细则.dot
CFG桩基工程专业监理细则编制人：审核人：年月日目录一工程概况及专业工程的特点二监理工作流程三监理工作要点四监理工作的方法、措施及应完成的监理资料要求五质量通病及防治措施六本专项工程所涉及的环境、职业健康方面监理要素及管理办法CFG桩基工程监理细则一、工程概况及专业工程的特点（一）、工程概况：1、工程项目名称：2、建设地点：3、建设规模：4、建设单位：5、设计单位：6、施工单位：7、工程类型：房屋建筑工程（二）、细则编制依据1、监理规划2、工程建设标准《工程测量规范》GB50026-2007《岩土工程勘察规范》GB50021-2009《建筑地基基础设计规范》GB50007-2011《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94-2008《建筑地基处理技术规范》JGJ79-2012《建筑施工安全检查标准》JGJ59-2011《建筑基桩检测技术规范》JGJ106-2014《施工现场临时用电安全技术规范》JGJ46-20053、工程设计文件：4、施工组织设计、（桩基工程专项）施工方案（三）、专业工程特点：施工桩顶标高应高出设计桩顶标高不小于500mm。
当桩体强度达到要求后，将桩顶高出设计要求的桩头凿除，并人工清除高出设计标高的桩间土，清土和截桩时，不得造成桩顶标高以下桩身断裂和扰动桩间土。
CFG桩施工、基坑开挖过程中，应考虑其对周围现有建筑物（含道路、管线等）的不利影响，采用可靠保证措施。
CFG桩施工前应按规定试打桩，混合料坍落度宜为160mm～200mm。
并进行单桩、复合地基静载荷试验，满足设计要求后方可进行工程桩施工。
同一条件下，试桩数量不少于总桩数的1%和3根；复合地基静载荷试验不应少于3点。
桩基检验：桩基施工完毕后承载力检验应采用复合地基静载荷试验和单桩静载试验，复合地基静载荷试验和单桩静载荷试验的数量不应少于总桩数的1%，且复合地基静载荷试验的数量不应少于3点，单桩静载荷试验的数量不应少于3根。
CFG桩监理实施细则

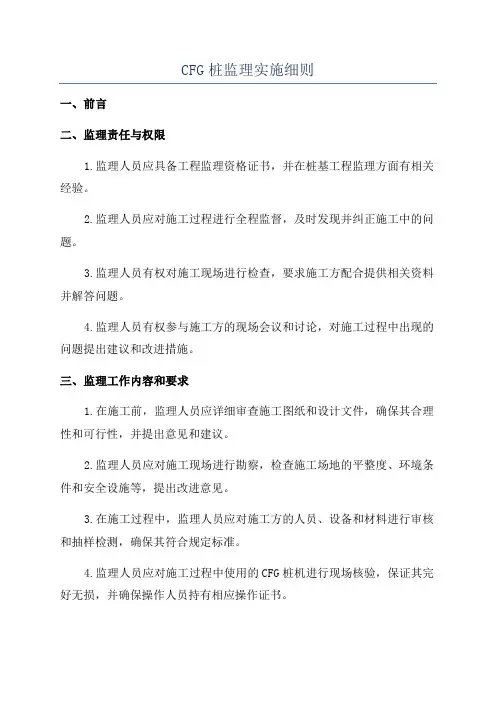

CFG桩监理实施细则一、前言二、监理责任与权限1.监理人员应具备工程监理资格证书，并在桩基工程监理方面有相关经验。
2.监理人员应对施工过程进行全程监督，及时发现并纠正施工中的问题。
3.监理人员有权对施工现场进行检查，要求施工方配合提供相关资料并解答问题。
4.监理人员有权参与施工方的现场会议和讨论，对施工过程中出现的问题提出建议和改进措施。
三、监理工作内容和要求1.在施工前，监理人员应详细审查施工图纸和设计文件，确保其合理性和可行性，并提出意见和建议。
2.监理人员应对施工现场进行勘察，检查施工场地的平整度、环境条件和安全设施等，提出改进意见。
3.在施工过程中，监理人员应对施工方的人员、设备和材料进行审核和抽样检测，确保其符合规定标准。
4.监理人员应对施工过程中使用的CFG桩机进行现场核验，保证其完好无损，并确保操作人员持有相应操作证书。
5.监理人员应对CFG桩的施工过程进行现场监督，确保施工质量符合规范要求。
同时，发现施工中的问题要及时提出整改要求，确保及时纠正和整改。
6.监理人员应定期对施工进度进行检查和评估，及时报告施工进度和可能延迟的原因，提出解决方案。
7.监理人员应在施工结束后进行验收工作，对CFG桩的外观质量、材料符合性、强度测试等进行检查评估，确保其符合设计要求。
8.监理人员应定期向建设单位提交监理报告，详细记录施工过程中的问题、整改措施和验收结果。
同时，提出对施工方的奖惩建议。
四、监理文件和记录1.监理人员应编制施工监理计划和监理方案，明确监理的工作内容和方式。
2.监理人员应编制施工日志，详细记录施工过程中的问题、整改措施和进展情况。
3.监理人员应编制监理报告，定期向建设单位提交，详细记录施工进度、质量和问题整改情况。
4.监理人员应编制档案管理规定，对施工过程中产生的资料进行归档和保存，确保可追溯和查询。
五、监理合同和责任保险1.监理人员应与建设单位签订监理合同，明确监理的范围和履行义务，确保监理人员的合法权益。
CFG桩基工程监理实施细则
CFG桩基工程监理实施细则XX财经政法大学新校区图书馆工程CFG桩监理实施细则编制人：批准人：批准时间：XX省豫建工程管理有限公司XX财经政法大学新校区图书馆项目监理部目录1.专业工程概况与特点2.监理工作依据和工程质量验收规定3.监理工作流程4.监理工作控制要点及目标值5.CFG桩的质量检验项目6.CFG桩基施工图设计要求7.旁站监理工作8.安全生产的监理措施CFG桩基工程监理实施细则1 专业工程概况与特点1.1 工程概况：XX财经政法大学新校区图书馆工程地基采用CFG桩复合地基，设计总桩数3430根，其中ZH1桩3108根，桩顶标高—6.400 m，有效桩长12 m ；ZH2桩322根，桩顶标高—2.700 m, 有效桩长15m（±0.000相当于绝对标高 84.950 m），基础采用筏板基础与条形基础形式。
本工程CFG桩全部采用商品砼，砼强度C20。
建筑总高度为 60.06 m；主体结构形式为框架剪力墙体系，7级抗震等级。
1.2 工程特点：1.2.1本工程地基采用CFG桩复合地基，桩端持力层为第11层细砂层，桩端持力层处土的桩端端阻力特征值为500kpa。
要求单桩竖向承载力特征值Ra≥550kN,处理后的复合地基承载力特征值fspk≥320kpa(桩间距按1.4×1.4).1.2.2本工程±0.000相当于绝对标高84.950m,室内外高差0.25m。
1.2.3桩体混合料试块标准养护28天立方体抗压强度平均值fcu≥20Mpa,要求通过实验室配合比配制混合料。
1.3参建单位：建设单位：XX财经政法大学勘察单位：XX地质勘察工程公司设计单位：总包单位：XX建筑集团有限公司分包单位：XX省工程勘察有限公司监理单位：XX省工程管理有限公司2 监理工作依据2.1 监理工作依据：2.1.1 《建筑工程施工质量验收统一标准》GB50300-2001。
2.1.2 《建筑地基基础工程施工质量验收规范》GB50202-2002。
cfg桩工程监理实施细则
目录第一章专业工程特点及其技术、质量标准第二章监理工作范围及重点第三章监理工作流程第四章监理工作控制要点、目标及监控手段第五章监理工作方法及措施- 1 -第一章专业工程特点1 CFG桩工程概况本标段全长95.2Km，其中正线路基长度约23.1km，占正线总长的24.27％（含金华西站、龙游站站场路基）；路基面宽度根据《新建铁路沪昆客运专线杭州至长沙段路基工程设计与施工参考图集》规定；无砟轨道路基面宽度采用13.6米，线间距为5.0m；CRTSⅡ板道床厚779mm。
路基主要类型：地基处理（包括松软土地基、水塘路堤等）。
沿线不良地质和特殊地质以岩溶、软质岩风化剥落、坍塌、滑坡、崩塌落石、浸水路堤、陡坡路堤等为主。
路基加固整治主要措施：挖除换填、碎石垫层并铺土工格栅、土工合成材料、堆载预压、CFG桩复合地基等技术措施。
沿线软土、松软土等不良地质分布较广。
地基处理是路基施工的重要环节，也是影响路基工后沉降的主要因素。
对软土、松软土地段设计的CFG桩，并严格按照施工工艺标准施工。
2 CFG桩工程特点CFG桩是水泥粉煤灰碎石桩的简称(即cement fIying-ash gravel pile)。
它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。
CFG桩复合地基通过褥垫层与基础连接，无论桩端落在一般土层还是坚硬土层，均可保证桩间土始终参与工作。
由于桩体的强度和模量比桩间土大，在荷载作用下，桩顶应力比桩间土表面应力大。
桩可将承- 2 -受的荷载向较深的土层中传递并相应减少了桩间土承担的荷载。
这样，由于桩的作用使复合地基承载力提高，变形减小，再加上CFG桩不配筋，桩体利用工业废料粉煤灰作为掺和料，大大降低了工程造价。
3 CFG桩工程监理细则编制依据：3.1 新建铁路杭州至长沙客运专线工程设计文件3.2 已批准的监理规划；3.3 《铁路建设工程监理规范》(TB10402—2007 J269-2007)；3.4 《客运专线铁路路基工程施工质量验收暂行标准》（铁建设<2005>160号）；3.5 《铁路混凝土工程施工质量验收补充标准》（铁建设<2005>160号）；3.6 《建筑桩基检测技术规范》（JGJ106—2003）；3.7 《建筑桩基技术规范》（JGJ94—94）；3.8 已批准的施工组织设计。
