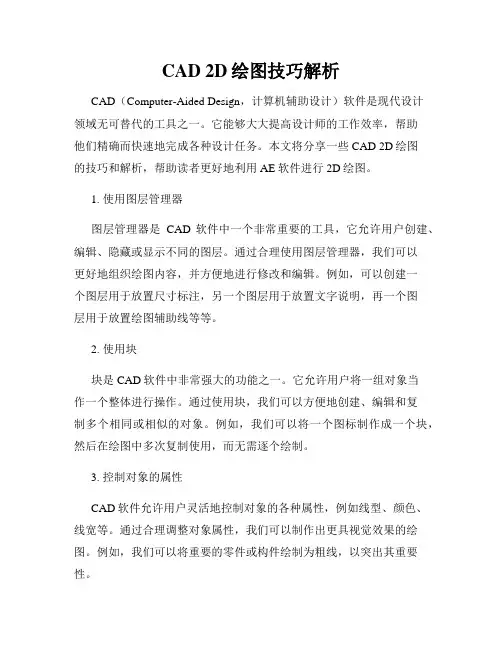

CAD 2D绘图技巧解析
CAD 2D绘图技巧解析CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域无可替代的工具之一。
它能够大大提高设计师的工作效率，帮助他们精确而快速地完成各种设计任务。
本文将分享一些CAD 2D绘图的技巧和解析，帮助读者更好地利用AE软件进行2D绘图。
1. 使用图层管理器图层管理器是CAD软件中一个非常重要的工具，它允许用户创建、编辑、隐藏或显示不同的图层。
通过合理使用图层管理器，我们可以更好地组织绘图内容，并方便地进行修改和编辑。
例如，可以创建一个图层用于放置尺寸标注，另一个图层用于放置文字说明，再一个图层用于放置绘图辅助线等等。
2. 使用块块是CAD软件中非常强大的功能之一。
它允许用户将一组对象当作一个整体进行操作。
通过使用块，我们可以方便地创建、编辑和复制多个相同或相似的对象。
例如，我们可以将一个图标制作成一个块，然后在绘图中多次复制使用，而无需逐个绘制。
3. 控制对象的属性CAD软件允许用户灵活地控制对象的各种属性，例如线型、颜色、线宽等。
通过合理调整对象属性，我们可以制作出更具视觉效果的绘图。
例如，我们可以将重要的零件或构件绘制为粗线，以突出其重要性。
4. 使用捕捉和限制CAD软件提供了各种捕捉和限制功能，帮助用户精确定位和绘制对象。
例如，通过启用对象捕捉，我们可以快速找到对象的特定点（例如端点、中点、交点等），以便绘制和编辑其他对象。
限制功能则可以帮助我们在绘图时自动吸附到特定的参考点或参考线上。
5. 使用参照CAD软件中的参照功能允许用户在绘图中引用外部文件。
这对于多人协作或者需要引用其他设计图纸的情况特别有用。
通过使用参照，我们可以保持绘图的一致性，并且可以在被引用的文件更新时自动更新绘图。
6. 切换绘图视图CAD软件允许用户切换不同的绘图视图，例如正视图、俯视图、左视图等。
这对于制作复杂的设计或绘制不同角度的几何形状非常有用。
通过合理调整绘图视图，我们可以更好地展示设计的不同方面。

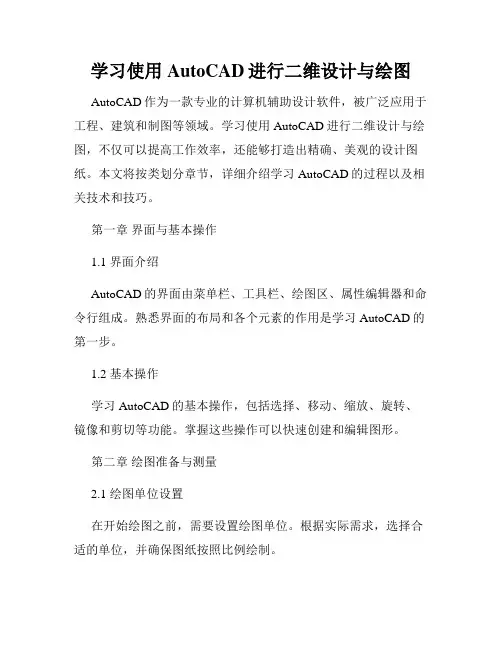

学习使用AutoCAD进行二维设计与绘图
学习使用AutoCAD进行二维设计与绘图AutoCAD作为一款专业的计算机辅助设计软件，被广泛应用于工程、建筑和制图等领域。
学习使用AutoCAD进行二维设计与绘图，不仅可以提高工作效率，还能够打造出精确、美观的设计图纸。
本文将按类划分章节，详细介绍学习AutoCAD的过程以及相关技术和技巧。
第一章界面与基本操作1.1 界面介绍AutoCAD的界面由菜单栏、工具栏、绘图区、属性编辑器和命令行组成。
熟悉界面的布局和各个元素的作用是学习AutoCAD的第一步。
1.2 基本操作学习AutoCAD的基本操作，包括选择、移动、缩放、旋转、镜像和剪切等功能。
掌握这些操作可以快速创建和编辑图形。
第二章绘图准备与测量2.1 绘图单位设置在开始绘图之前，需要设置绘图单位。
根据实际需求，选择合适的单位，并确保图纸按照比例绘制。
2.2 研究绘图对象探索和研究绘图对象的属性和特性，如线段、圆弧、多边形等。
了解这些对象的基本属性可以更好地理解和运用它们。
2.3 坐标系统与测量学习AutoCAD的坐标系统，包括绝对坐标和相对坐标。
掌握测量的技巧，如使用距离和角度命令。
第三章绘图命令与工具3.1 绘图命令AutoCAD提供了丰富的绘图命令，如直线、圆、椭圆、多边形、样条曲线等。
学习这些命令，并熟练掌握其使用方法。
3.2 编辑命令了解并应用编辑命令，如移动、复制、旋转、拉伸、镜像和填充等。
掌握这些命令能够对已有的图形进行修改和调整。
3.3 变换命令学习变换命令，如缩放、倾斜、拉伸、阵列和镜像等。
通过变换命令可以快速创建和调整图形。
第四章图层与图块4.1 图层的创建与管理理解图层的概念，学习如何创建、管理和修改图层。
使用图层可以对绘图对象进行分类和控制显示。
4.2 图块的创建与应用学习图块的创建和应用。
图块可以重复使用并简化复杂图形的绘制过程。
第五章多重视图与尺寸标注5.1 多重视图的绘制学习如何在AutoCAD中创建多重视图。

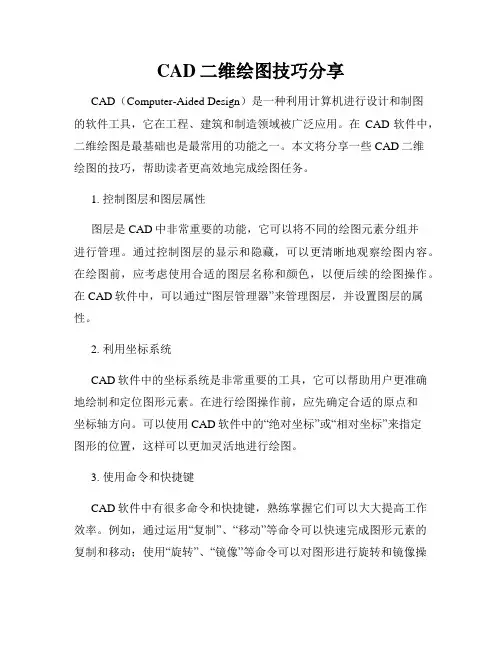

CAD二维绘图技巧分享
CAD二维绘图技巧分享CAD（Computer-Aided Design）是一种利用计算机进行设计和制图的软件工具，它在工程、建筑和制造领域被广泛应用。
在CAD软件中，二维绘图是最基础也是最常用的功能之一。
本文将分享一些CAD二维绘图的技巧，帮助读者更高效地完成绘图任务。
1. 控制图层和图层属性图层是CAD中非常重要的功能，它可以将不同的绘图元素分组并进行管理。
通过控制图层的显示和隐藏，可以更清晰地观察绘图内容。
在绘图前，应考虑使用合适的图层名称和颜色，以便后续的绘图操作。
在CAD软件中，可以通过“图层管理器”来管理图层，并设置图层的属性。
2. 利用坐标系统CAD软件中的坐标系统是非常重要的工具，它可以帮助用户更准确地绘制和定位图形元素。
在进行绘图操作前，应先确定合适的原点和坐标轴方向。
可以使用CAD软件中的“绝对坐标”或“相对坐标”来指定图形的位置，这样可以更加灵活地进行绘图。
3. 使用命令和快捷键CAD软件中有很多命令和快捷键，熟练掌握它们可以大大提高工作效率。
例如，通过运用“复制”、“移动”等命令可以快速完成图形元素的复制和移动；使用“旋转”、“镜像”等命令可以对图形进行旋转和镜像操作。
此外，还可以为一些常用的命令和操作设置自定义快捷键，进一步提高使用效率。
4. 多边形绘图工具当需要绘制复杂的图形时，使用CAD软件内置的多边形绘图工具可以快速实现。
通过绘制多边形的边界，然后填充或剪切相应的区域，可以创建各种形状的图形。
此外，还可以通过设置多边形的边数和角度来实现不同的效果。
5. 利用约束和引力点CAD软件中的约束工具可以帮助用户更准确地控制图形元素的位置和相互关系。
通过设置约束条件，可以确保图形的各个部分保持相对位置的稳定和一致。
例如，可以通过垂直约束来使两个线段保持垂直关系，通过水平约束来使两个线段保持水平关系。
此外，还可以使用引力点功能，使图形元素自动吸附到指定的位置上。
6. 制作图块和使用外部参照当需要重复使用某个图形元素时，可以将其制作为一个图块，并保存在库中。

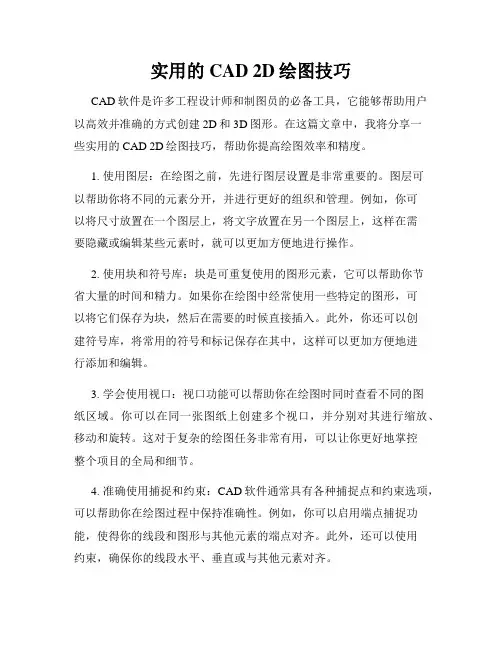

实用的CAD 2D绘图技巧
实用的CAD 2D绘图技巧CAD软件是许多工程设计师和制图员的必备工具，它能够帮助用户以高效并准确的方式创建2D和3D图形。
在这篇文章中，我将分享一些实用的CAD 2D绘图技巧，帮助你提高绘图效率和精度。
1. 使用图层：在绘图之前，先进行图层设置是非常重要的。
图层可以帮助你将不同的元素分开，并进行更好的组织和管理。
例如，你可以将尺寸放置在一个图层上，将文字放置在另一个图层上，这样在需要隐藏或编辑某些元素时，就可以更加方便地进行操作。
2. 使用块和符号库：块是可重复使用的图形元素，它可以帮助你节省大量的时间和精力。
如果你在绘图中经常使用一些特定的图形，可以将它们保存为块，然后在需要的时候直接插入。
此外，你还可以创建符号库，将常用的符号和标记保存在其中，这样可以更加方便地进行添加和编辑。
3. 学会使用视口：视口功能可以帮助你在绘图时同时查看不同的图纸区域。
你可以在同一张图纸上创建多个视口，并分别对其进行缩放、移动和旋转。
这对于复杂的绘图任务非常有用，可以让你更好地掌控整个项目的全局和细节。
4. 准确使用捕捉和约束：CAD软件通常具有各种捕捉点和约束选项，可以帮助你在绘图过程中保持准确性。
例如，你可以启用端点捕捉功能，使得你的线段和图形与其他元素的端点对齐。
此外，还可以使用约束，确保你的线段水平、垂直或与其他元素对齐。
5. 学会使用偏移和镜像：偏移和镜像功能在CAD绘图中非常常见，并且非常实用。
偏移功能可以帮助你快速创建平行的图形元素，而镜像功能可以帮助你在垂直或水平轴上创建镜像对称的图形。
这两个功能都可以大大减少绘图中的重复工作。
6. 使用阵列功能：阵列功能可以帮助你快速创建大量重复的图形元素。
你可以选择创建直线、矩形或圆形阵列，并指定水平、垂直或极坐标进行排列。
这在绘制类似图案或重复结构时非常有用，可以大大提高绘图效率。
7. 学会使用图形编辑命令：CAD软件通常具有各种图形编辑命令，比如修剪、延长、偏转、旋转等。
第六讲 二维制图的高级技巧
命令方式： （1）命令方式：MASSPROP 菜单方式： （2）菜单方式：Tools | Inquiry | Region/Mass Properties 工具栏方式： （3）工具栏方式：
2.5
列表显示
命令方式： （1）命令方式：LIST | LI 菜单方式： （2）菜单方式：Tools | Inquiry | List 工具栏方式： （3）工具栏方式：
第六讲 二维制图的高级技巧
一、获取图形信息 二、高级绘图命令 三、高级修改技巧
一、获取图形信息
作为一个功能强大的计算机辅助设计软 AutoCAD不仅提供了基本的图形绘制功 件，AutoCAD不仅提供了基本的图形绘制功 能，还提供了非常方便的图形显示、计算和 还提供了非常方便的图形显示、 查询功能。 查询功能。
1、显示控制
AutoCAD提供了非常强大的显示控制命 AutoCAD提供了非常强大的显示控制命 能够让使用者以任意的范围、 令，能够让使用者以任意的范围、比例和角 度来显示图形信息。 度来显示图形信息。 1.1 视图缩放 命令方式： 命令方式：ZOOM / Z 工具栏方式： 工具栏方式：
启动Zoom命令， 启动Zoom命令，命令提示行将提供几种缩放操 Zoom命令 作的备选项： 作的备选项： 显示全图(All) （1）显示全图(All) 将全部图形显示在屏幕上。 将全部图形显示在屏幕上。如果各图形对象均 没有超出由LIMITS命令设置的绘图界限， LIMITS命令设置的绘图界限 没有超出由LIMITS命令设置的绘图界限，则按该图 纸边界显示；如果有图形对象画到了图纸边界之外， 纸边界显示；如果有图形对象画到了图纸边界之外， 显示的范围则被扩大， 显示的范围则被扩大，以便将超出边界的部分也显 示在屏幕上。 示在屏幕上。 中心点(Center) （2）中心点(Center) 重设图形的显示中心和缩放倍数， 重设图形的显示中心和缩放倍数，若输入的是 缩放比例（数值后跟x），输入的高度值后面不跟 输入的高度值后面不跟x 缩放比例（数值后跟x），输入的高度值后面不跟x 的值。 的值。
Auto-CAD二维绘图心得与体会
Auto-CAD二维绘图心得与体会引言AutoCAD是一款由Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于工程制图、建筑设计、制图和相关领域。
作为一个强大的设计工具，AutoCAD不仅提供了丰富的绘图命令，还支持参数化设计、三维建模以及多种文件格式的导入和导出。
本文档将分享使用AutoCAD 进行二维绘图的心得与体会，旨在帮助新用户快速掌握软件的基本操作，同时也为有经验的用户提供一些提高工作效率的技巧。
AutoCAD界面与工具栏界面布局AutoCAD的界面布局直观且用户友好，主要由菜单栏、工具栏、命令行、绘图区域、模型/布局选项卡以及状态栏组成。
熟悉这些界面组件是有效使用AutoCAD的第一步。
工具栏自定义AutoCAD允许用户根据个人习惯和需求自定义工具栏。
用户可以将常用的命令添加到工具栏，以提高绘图效率。
基本绘图命令直线（Line）直线是最基本的绘图元素之一。
使用“Line”命令，用户可以在绘图区域中绘制直线段。
圆（Circle）“Circle”命令用于绘制圆形。
用户可以指定圆心和半径来创建圆。
矩形（Rectangle）矩形是一种常用的图形，可以通过“Rectangle”命令快速绘制。
多段线（Polyline）多段线是由直线段和弧线段组成的连续线条，使用“Polyline”命令可以绘制这种线条。
圆弧（Arc）“Arc”命令用于绘制圆的一部分，即圆弧。
用户可以指定圆心、半径以及起始和结束角度。
多边形（Polygon）使用“Polygon”命令可以绘制正多边形，用户只需指定边数和中心点。
编辑命令移动（Move）“Move”命令允许用户将对象从一个位置移动到另一个位置。
复制（Copy）“Copy”命令用于复制选定的对象。
旋转（Rotate）使用“Rotate”命令，用户可以围绕特定点旋转对象。
缩放（Scale）“Scale”命令可以按比例放大或缩小对象。
修剪（Trim）“Trim”命令用于删除对象的一部分，通常用于创建复杂的几何形状。
CAD二维图形设计技巧与案例解析
CAD二维图形设计技巧与案例解析CAD（计算机辅助设计）是现代工程设计中广泛使用的一种工具。
它能够帮助工程师和设计师更加高效地完成设计任务。
在CAD中，二维图形设计是最基础、常见的任务之一。
本文将介绍一些CAD二维图形设计的技巧，并通过案例解析来展示其实际应用。
首先，我们来讨论一些常见的CAD二维图形设计技巧。
第一项是准确地绘制线条。
在CAD中，线条是最基本的图形元素之一。
要保证线条的准确性，我们可以使用CAD工具箱中的“精确绘图”功能。
该功能可以确保线条的长度和角度精确到小数点后的位数，从而提高设计的精度。
第二项技巧是使用图层管理功能。
在CAD中，图层可以帮助我们更好地组织和管理绘图中的不同元素。
通过使用图层管理功能，我们可以将不同类型的线条、文字和图形分别放置在不同的图层中。
这样做可以使设计更加清晰易读，并且便于日后的修改和编辑。
第三项技巧是使用CAD绘图命令。
CAD软件中有许多绘图命令可以帮助我们快速绘制各种图形。
例如，绘制直线时可以使用直线绘制命令；绘制圆形时可以使用圆形绘制命令。
掌握这些绘图命令可以大大提高工作效率。
除了以上技巧，我们还可以通过实际案例来了解CAD二维图形设计的应用。
以下是一个关于建筑平面图的案例解析。
在建筑设计中，平面图是最常用的设计图纸之一。
它用于展示建筑物内外部的布局和结构。
图中的线条和标注需要精确，以确保建筑施工的准确性。
首先，我们需要使用CAD的线条和绘图命令来绘制建筑平面图的轮廓。
通过使用CAD的精确绘图功能，可以保证线条的长度和角度的准确性。
同时，我们可以使用图层管理功能将不同用途的线条分别放置在不同的图层中，如墙体、门窗等。
其次，我们可以使用文字和标注命令来标注建筑平面图的各个要素和尺寸。
例如，我们可以使用文字命令在图纸中标注墙体的材料和厚度，使用标注命令标注房间的面积和高度等。
通过合理的标注设计，可以使图纸更加易读和准确。
最后，我们可以使用CAD的填充和阴影命令来进一步添加细节和效果。
2023年Autodesk AutoCAD二维三维设计操作技巧及界面介绍
2023年Autodesk AutoCAD二维三维设计操作技巧及界面介绍Autodesk AutoCAD是一款广泛应用于建筑、机械、电子等领域的二维三维设计软件。
随着科技的发展，AutoCAD不断更新迭代，为用户提供更加强大的设计操作技巧和用户界面。
本文将介绍2023年Autodesk AutoCAD的二维三维设计操作技巧，以及对界面的详细介绍。
一、二维设计操作技巧1. 图层管理：在二维设计中，图层的使用非常重要。
通过合理的图层管理，可以将设计元素分组，并随时切换显示与隐藏，提高设计效率。
在AutoCAD中，可以使用“图层”工具栏进行图层管理，如新建、删除、设置图层属性等。
2. 对象选择：对象选择是进行二维设计的基础操作之一。
在AutoCAD中，可以使用多种选择命令，如“选择”、“快速选择”、“过滤器”等，通过框选、点选或设置过滤条件等方式，选中需要编辑的对象。
3. 尺寸标注：尺寸标注是绘制平面图时必不可少的操作之一。
AutoCAD提供了丰富的尺寸标注工具，如线性尺寸、半径尺寸、角度尺寸等。
利用这些工具，可以方便地添加尺寸标注，使设计更加准确。
4. 块的应用：块是一种将多个图元组合而成的对象，可以在设计中重复利用，提高效率。
在AutoCAD中，可以使用“图块编辑器”创建和编辑块，然后通过插入块的方式将其应用到设计中。
二、三维设计操作技巧1. 视图切换：在进行三维设计时，视图切换是必不可少的操作之一。
AutoCAD提供了多种视图切换工具，如“视图立方体”、“轨迹球”等。
通过这些工具，可以自由切换视角，查看和编辑设计的不同部分。
2. 实体建模：AutoCAD提供了强大的实体建模功能，可以进行三维实体的创建和编辑。
通过绘制线、圆、多边形等基本图形，然后通过拉伸、旋转等操作，将其转化为复杂的实体。
此外，还可以利用实体操作命令，如合并、分割、修剪等，对实体进行进一步编辑。
3. 网格和架构：在三维设计中，对于复杂结构的绘制，可以使用AutoCAD的网格和架构工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章使用AutoCAD 提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
2．绘图始终使用1：1比例。
为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。
4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击"使用模板"来打开它，并开始绘图。
二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。
AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。
在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了几个较典型的案例。
1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
（2）为保证物体三视图之间"长对正、宽相等、高平齐"的对应关系，应选用XLINE和RAY 命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE 生成的线段可用PEDIT命令进行编辑。
（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。
2．注释文本（1）在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT （DTEXT）命令。
（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。
3．复制图形或特性（1）在同一图形文件中，若将图形只复制一次，则应选用COPY命令。
（2）在同一图形文件中，将某图形随意复制多次，则应选用COPY命令的MULTIPLE（重复）选项；或者，使用COPYCLIP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLIP（普通粘贴）或PASTEBLOCK（以块的形式粘帖）命令粘帖到多处指定的位置。
（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。
（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。
（5）在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。
（6）在多个图形文档之间复制图形，可采用两种办法。
其一，使用命令操作。
先在打开的源文件中使用COPYCLIP或COPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一将图形复制到指定位置。
这与在快捷菜单中选择相应的选项是等效的。
其二，用鼠标直接拖拽被选图形。
注意：在同一图形文件中拖拽只能是移动图形，而在两个图形文档之间拖拽才是复制图形。
拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。
同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。
用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。
（7）在多个图形文档之间复制图形特性，应选用MATCHPROP命令（需与PAINTPROP命令匹配）。
三、使用快车工具（EXPRESS TOOLS）及其他工具所谓快车工具，实际上是为用户设计并随AutoCAD 2000一起免费提供的实用工具库。
该库中的大部分工具来自AutoCAD R14的优惠（Bonus）工具，其余的则已被舍弃或改进，同时又增加了一些新工具。
快车工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对AutoCAD进行了功能扩展，而且能非常容易地结合在AutoCAD 2000的菜单和工具条中，使用起来方便快捷，故能明显提高你绘图的工作效率。
安装快车工具的方法，是在安装AutoCAD 2000时选择"完全"安装，或者选择带有"快车工具"选项的"用户"安装。
假如当初不是这样，则应以"增加"方式重新安装AutoCAD 2000，并选择需添加的"快车工具"。
缺省时，AutoCAD 2000在启动时不把快车工具装入内存，以缩短其启动时间。
当你第一次使用快车工具时，工具库会自动装入。
不过你也可以在开始时用EXPRESS TOOLS命令强行装入。
在已正确安装了快车工具的前提下，如果屏幕上未出现其"快车"菜单，你可以使用EXPRESS MENU命令将菜单显示出来。
下面则是在屏幕上显示"快车"工具条的方法步骤：（1）在下拉式菜单中，选择视图>工具条...，则出现"工具条"对话框。
（2）在名为"菜单组"的下拉组合框中，选择"快车"。
（3）在名为"工具条"的组合框中点选所需要的选项。
凡冠以"X"的选项，将在屏幕上显示其工具条。
（4）单击"关闭"按钮，退出对话框。
其他常用工具有：CAD小工具集、易桥、TrueTable等。
四、打开或关闭一些可视要素图形的复杂程度影响到AutoCAD执行命令和刷新屏幕的速度。
打开或关闭一些可视要素（如填充、宽线、文本、标示点、加亮选择等）能够增强AutoCAD的性能。
（1）如果把FILL设为OFF，则关闭实体填充模式，新画的迹线、具有宽度的多义线、填充多边形等,只会显示一个轮廓，它们在打印时不被输出。
而填充模式对已有图形的影响效果，可使用REGEN命令显示出来。
另外，系统变量FILLMODE除控制填充模式之外，还控制着所有阴影线的显示与否。
（2）关闭宽线显示。
宽线增加了线条的宽度。
宽线在打印时按实际值输出，但在模型空间中是按象素比例显示的。
在使用AutoCAD绘图时，可通过状态条上的LWT按钮，或者从"格式"菜单中选择"宽线"选项，用"宽线设置"对话框将宽线显示关闭，以优化其显示性能。
系统变量LWDISPLAY也控制着当前图形中的宽线显示。
（3）如果把QTEXT设为ON，则打开快显文本模式。
这样，在图样中新添加的文本会被隐匿起来只显示一个边框，打印输出时也是如此。
该设置对已有文本的影响效果，可使用REGEN命令进行显示。
另外，系统变量QTEXTMODE也控制着文本是否显示。
这在图样中的文本较多时,对系统性能的影响是很明显的。
（4）禁止显示标示点。
所谓标示点，是在选择图形对象或定位一点时出现在AutoCAD绘图区内的一些临时标记。
它们能作为参考点，能用REDRAW或REGEN命令清除，但打印输出时并不出现在图纸上。
欲禁止标示点显示，可将BLIPMODE设为OFF，以增强AutoCAD 的性能。
（5）取消加亮选择。
在缺省情况下，AutoCAD使用"加亮"来表示当前正被选择的图形。
然而，将系统变量HIGHLIGHT的值从1改为0，取消加亮选择时，也可增强AutoCAD的性能。
（6）顺便一提的是，将系统变量REGENMODE的值设为0，或者将REGENAUTO设为OFF，可以节省图形自动重新生成的时间。
五、及时清理图形在一个图形文件中可能存在着一些没有使用的图层、图块、文本样式、尺寸标注样式、线型等无用对象。
这些无用对象不仅增大文件的尺寸，而且能降低AutoCAD的性能。
用户应及时使用PURGE命令进行清理。
由于图形对象经常出现嵌套，因此往往需要用户接连使用几次PURGE命令才能将无用对象清理干净。
六、使用命令别名和加速键AutoCAD为一些比较常用的命令或菜单项定义了别名和加速键。
使用命令别名和加速键可以明显节省访问命令的时间。
命令别名是在acad.pgp文件中定义的。
用任何文本编辑器打开并编辑该文件，就可以添加、删除或更改命令别名。
用这种方法定义的别名，当重新进入AutoCAD时即可使用。
在最新的软件版本中，用户不必退出AutoCAD就可以利用快车工具重新定义命令别名，但如果使用这种方法,则需要在第一次使用新定义的别名之前,执行REINIT命令以对软件重新初始化。
命令加速键是在acad.mnu文件中定义的。
欲添加、删除或更改命令加速键，用户只能用文本编辑器对acad.mnu文件进行编辑修改。
修改过的*.mnu文件必须用MENU命令加载并编译后，新定义的命令加速键方可使用。
七、熟练应用图层在AutoCAD的使用中，绘制各种图形，不管繁简与否，都将会使用到层。
图形越复杂，所涉及到的层也越多。
层虽说是AutoCAD中较简单的工具，但也是最有效的工具之一。
切实理解层的概念，合理运用层的各项操作，都将会直接影响图形绘制的质量。
同时，也可使繁琐的工作变得简单而有趣。
AutoCAD的层可以简单而形象地理解为：一层挨一层放置的透明的电子纸。
我们可以根据需要增加或删除某一层或多个层。
在每一层上，都可以进行图形绘制，能够设置任意的线型与颜色。
在图形的绘制之前，为了便于以后的使用，最好先创建几个层。
层的创建可通过下拉菜单Data,Layers Control完成，也可通过单击工具条Layers实现创建。
创建时，可一次定义一个或多个层名，层名之间应用逗号隔开，每个层名中不能有空格。
层名限于使用标准字母、数字以及连字符（－）、美元符号（＄）和下划线（_），且层名最长不可以超过31个字符。
当层名重复时将执行前者。
层对于新建的层，其颜色和线型将自动定义为White和CONTINUOUS，状态为打开。
在层的使用过程中，我们可以根据需要设置层的特性。
