轻触开关基础知识
轻触开关结构原理有哪些
轻触开关结构原理有哪些大家都知道轻触开关是日常中的一些按键开关，一般我们在使用四脚开关（轻触开关）的时候，以满足操作力条件，向开关进行施压，这时实现轻触开关的开启或关闭功能。
那么轻触开关到底有什么结构等原理呢？今天给大家讲讲轻触开关结构原理有哪些。
轻触开关结构原理轻触开关然后不断发展和功能的需求中不断改进，但是其本质结构原理是没有改变的，按键轻触开关的结构一般由按键帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。
按钮不受外力作用(即是静态)时触头的分合状态，分为启动按键、停止按键和复合按键。
对启动按键而言，按下按键帽时触头闭合，松开后触头自动断开复位。
停止按键则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。
复合按间是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合。
当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。
这里也只是最普通的按键开关。
其实就是里面有一个电磁铁的吸附装置，当你把按键按下去之后，里边的电磁铁就代电产生磁性，然后通过这个吸附装置把电路接通或者断开。
从而实现了线路的远程控制等功能。
轻触开关的引脚基材为黄铜或磷铜(低档次的为铁)，为降低接触电阻，引脚基本上镀银处理，为银遇空气中的SO2气体会氧化，直接影响开关的可焊性和接触电阻，所以高品质的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行控制到位。
导通可靠性关键影响因素是接触点的结构，因为轻触开关的功能是接触点和弹片进行接触导通，那么接触点的接触面越大越好，接触面由结构决定寿命和手感是轻触开关的行程和弹片的配合决定的，则行程越短声音越轻寿命越长，行程越长则反之，在固定的弹片情况下，主要看行程或声音决定轻触开关的寿命。
另外，决定弹片寿命的关键因素还是冲压技术。
一款好的轻触开关，对于整个产品的寿命来说，也是很重要的。
就比如电脑键盘、遥控器等等。
如果是劣质的轻触开关，经过频繁的触动会内部使金属弹片疲劳失去弹性而失效，所以轻触开关的挑选是得注意。
轻触开关基础知识
电 路 图
此开关属于2P3T （双排3档）
SS43D01 G11电路
图1 :1与3;5-7脚通
图1 :1与3;6-7脚通
图1 :3与4;7-8脚通
KAN0611电路
• 电路
编码器电路图
•
•
例如：按照8421图（右图），当按到1时，Ｃ和１通，其他都不通；按到２时 Ｃ和２通，其他都不通；按到３时，Ｃ和１、２通，其他都不通，以此类推。 Common c connected to Terminate(常见的c连接到终止)
电气性能
• 触点抖动:按照正常使用时的力度轻按手柄中心（每秒3～4次），在导通和断 开过程中测试开关抖动
可靠性能
• • 机械寿命： 根据下面的测试要求进行测试：DC 12V，50mA不带负ห้องสมุดไป่ตู้，按动速率：1次/秒， （3）按力：按力的1.5倍
可靠性能
• • 电气寿命 在带以下负荷的条件下，DC 12V，50mA负载时，按动速率：1次/秒，（3） 按力：按力的1.5倍，在寿命试验设备上连续转换，所得寿命数据
电气性能
• 接触电阻：在以 5V 10mA的直流电源或不低于1KHz的交流电源的电路中，以一个等于2倍按 力的静负荷施加于手柄中心,≤100mΩ; 电阻 (1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• • 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖板 的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ) 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧
轻触开关基础知识
图1 :1与3;6-7脚通
图1 :3与4;7-8脚通
• 电路
KAN0611电路
编码器电路图
• 例如：按照8421图（右图），当按到1时，Ｃ和１通，其他都不通；按到２时 Ｃ和２通，其他都不通；按到３时，Ｃ和１、２通，其他都不通，以此类推。
• Common c connected to Terminate(常见的c连接到终止)
• 冲击：试件在下述参数条件下进行试验： • ⑴ 安装方法：常规方法 ⑵ 加速度：490m/ s² (50G) ⑶ 时间：11ms • 图示6方向 ⑸ 冲击次数：每个方向3次（总共18次）
⑷ 实验方向：
• 可焊性：焊接温度:245±5℃浸入时间:2s±0.5
机械性能mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖 板的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ)
1.外形尺寸
• 1.外形尺寸： • 长（L) • 宽（W) • 高(h) • 2.安装尺寸 • 端子的宽度、 • 端子的厚度， • 定位柱 • 手柄高度
KAN0251
产品尺寸测试
机械性能
• 1.按力：
• 开关垂直于操作方向放置，在开关驱动件顶端中心逐渐施力，测量开关导通所需的最大力度。
• 2.最大行程： • 开关垂直于操作方向放置，以一个等于2倍按力的静负荷施加在开关驱动件顶端中心，测量
• 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧
轻触开关种类与结构
轻触开关结构与种类轻触按键开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。
还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。
通常每一个按钮开关有两对触点。
每对触点由一个常开触点和一个常闭触点组成。
当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。
为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以示区别，其颜色有红、绿、黑、黄、蓝、白等。
如，红色表示停止按钮，绿色表示起动按钮等。
按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品说明书中都有详细明LA115等系列。
当你按第一下时按钮按下然后电路导通，当你再按一下按钮弹起然后电路断开。
单键自锁开关主要有以下几方面的表现：1 上电不动作。
2 按钮按下后再释放，继电器吸合。
3 按钮长按时，继电器释放，松开后继电器吸合。
4 按钮点按时，继电器释放吸合循环动作。
5 因为47Ω电阻有压降，继电器可以采用DC9V的。
无锁开关，这个词很少听到，应该是指点动开关吧，就是那种按下去电路导通，手一松开电路就断开那种。
当然，点动开关也可以通过自锁电路形成自锁开关。
两个点动开关和自锁电路就能组成自锁开关，但这种形式比机械式自锁开关复杂，而且需要专业知识。
所以只适用于特定场合。
单键自锁开关与无锁开关有什么区别，自锁开关，就是通过开关本身的机械装置锁定其电路开关状态我们的生活中说及到按键开关想必大家都众所周知吧。
同时也涉及到是我们生活中不可缺少的生活必需品，当然，在市场上涉及到是开关设备的商品琳琅满目，那么对于按键开关大家是否有所认知呢？说起东莞按键开关相信大家都不陌生了，在这发达的社会中，人们在进步，技术的进步，生活在进步，不管什么都在进步着，当然按键开关也有在不断的在进步着，按键开关的技术得到了很大的提高，不管是设计方面还是质量上都得到了很大的改善。
轻触开关的使用说明
轻触开关的使用说明一、产品概述轻触开关是一种电器开关，其工作原理是通过轻触的方式进行开关操作。
它广泛应用于各种电子产品和家用电器中，如手机、平板电脑、照明灯具等，能够提供方便的开关控制功能。
二、产品特点1. 灵敏度高：轻触开关响应速度快，对轻微触摸即可实现开关操作。
2. 结构简单：轻触开关通常采用触点和触发器结构，使得开关体积小、安装和维护方便。
3. 轻巧美观：轻触开关外观设计精致，轻巧美观，能够与各种电子产品相匹配。
4. 耐用可靠：轻触开关采用优质材料制作，具有良好的耐用性和可靠性。
三、使用方法1. 开关状态轻触开关通常有两种状态：打开和关闭。
当轻触开关处于打开状态时，一般会有相关指示灯或者声音提示；当处于关闭状态时，则没有相关提示。
2. 操作方式轻触开关的操作非常简单，只需用手指轻触开关面板即可实现开关状态的切换。
在使用过程中，需注意轻触力度，以免造成误操作。
3. 注意事项在使用轻触开关时，应避免使用过大的力量进行按压，以免损坏开关；应尽量避免在潮湿的环境中使用轻触开关。
四、维护保养1. 常规清洁轻触开关通常安装在电子产品中，平时可以用干净的软布轻轻擦拭开关表面，保持开关的清洁。
2. 防水防尘轻触开关通常采用密封结构设计，具有一定的防水防尘性能。
但在使用过程中，仍需注意避免水或者灰尘进入开关内部，以免影响开关的正常使用。
3. 定期检查定期检查轻触开关的工作状态，确保开关表面无损坏、触发灵敏、指示灯正常。
五、产品应用轻触开关广泛应用于各种电子产品和家用电器中，包括以下领域：1. 手机和平板电脑：作为电源开关、音量调节开关等功能。
2. 照明灯具：作为电灯的开关控制。
3. 家用电器：如电视、空调等产品的开关控制。
六、注意事项1. 请勿对轻触开关使用过大的力量进行按压，以免损坏开关。
2. 请避免在潮湿的环境中使用轻触开关，以免发生触电或者因潮湿导致开关故障。
3. 在清洁开关时，务必断开电源，在不通电的情况下用干净的软布轻轻擦拭开关表面，避免使用带有化学成分的清洁剂。

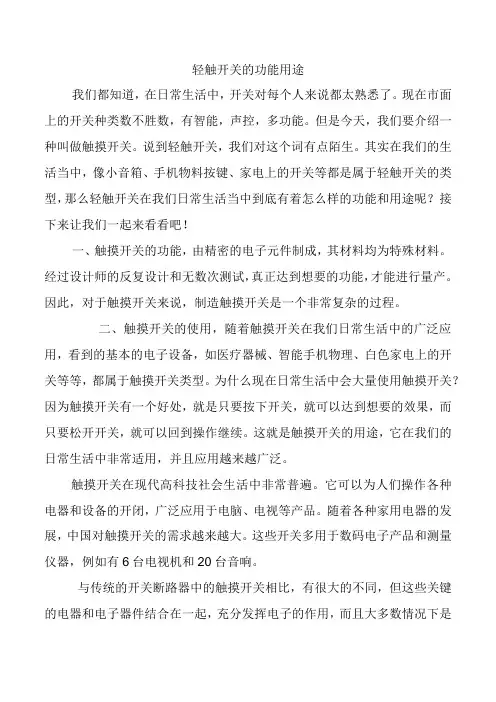

轻触开关的功能用途
轻触开关的功能用途我们都知道，在日常生活中，开关对每个人来说都太熟悉了。
现在市面上的开关种类数不胜数，有智能，声控，多功能。
但是今天，我们要介绍一种叫做触摸开关。
说到轻触开关，我们对这个词有点陌生。
其实在我们的生活当中，像小音箱、手机物料按键、家电上的开关等都是属于轻触开关的类型，那么轻触开关在我们日常生活当中到底有着怎么样的功能和用途呢？接下来让我们一起来看看吧！一、触摸开关的功能，由精密的电子元件制成，其材料均为特殊材料。
经过设计师的反复设计和无数次测试，真正达到想要的功能，才能进行量产。
因此，对于触摸开关来说，制造触摸开关是一个非常复杂的过程。
二、触摸开关的使用，随着触摸开关在我们日常生活中的广泛应用，看到的基本的电子设备，如医疗器械、智能手机物理、白色家电上的开关等等，都属于触摸开关类型。
为什么现在日常生活中会大量使用触摸开关？因为触摸开关有一个好处，就是只要按下开关，就可以达到想要的效果，而只要松开开关，就可以回到操作继续。
这就是触摸开关的用途，它在我们的日常生活中非常适用，并且应用越来越广泛。
触摸开关在现代高科技社会生活中非常普遍。
它可以为人们操作各种电器和设备的开闭，广泛应用于电脑、电视等产品。
随着各种家用电器的发展，中国对触摸开关的需求越来越大。
这些开关多用于数码电子产品和测量仪器，例如有6台电视机和20台音响。
与传统的开关断路器中的触摸开关相比，有很大的不同，但这些关键的电器和电子器件结合在一起，充分发挥电子的作用，而且大多数情况下是在组装的成品内部，大多数情况下很难看到成品，但对于电器来说是必不可少的。
触摸输入设备主要由透明轻触开关、接口电路、驱动程序等组成,其中透明轻触开关是核心部分之一，直接决定整套系统的技术性能。
轻触开关特点是外形美观、手感舒适、组装方便、质量稳定、可靠性高、寿命长、成本低、体积小、重量轻、防水/防火/防油性能好、功耗低。
它必将迅速取代传统的机械开关，广泛应用于家用电器、办公设备、仪器仪表、机电产品、工业控制、玩具等成套产品。
轻触开关的使用细节和应用范围
轻触开关的使用细节和应用范围轻触开关有接触电阻荷小、操作力误差小、规格多样化等方面的优势，因此轻触开关在电子设备及白色家电等方面得到广泛的应用如：影音产品、数码产品、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材等。
那么大家了解轻触开关的使用注意事项等知识吗?下面我来给大家介绍吧!一、轻触开关的使用细节：(1)轻触开关请用于直接由人操作按开关的结构。
请不要用于机械性的检测功能。
轻触开关操作时，如果施加规定以上的负荷，开关将有被损坏的可能。
请注意不要在开关上施加规定以上的力。
(2)给轻触开关端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能，请在使用时注意。
使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。
(3)关于密闭型以外的型号，对异物的侵入，请充分注意。
进行两次焊接时，请在第一次焊接部分恢复到常温之后再进行。
连续加热可能使外围部变形，端子的松动，脱落及电特性降低。
(4)关于焊接的条件设定，需要确认实际批量生产条件。
产品以直流的电阻负载为前提设计制造的。
使用其它负荷[感应性负荷,电容性负荷]时，请另行确认。
(5)对于平轴杆型，尽量按下开关中心部。
对于铰链结构，按下时轴杆按动位置将移动，请特别注意。
开关安装后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请与技术人员联系。
(6)如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。
碳接触点具有因推压负荷接触电阻发生变化的特性。
用于电压分压回路等时，请在充分确认之后使用。
二、轻触开关的应用范围：(1)通讯产品：手机、车载话机、电话机、楼宇设备、PDA(2)家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤(3)影音产品：MP3、MP4、DVD、音响(4)数码产品：数码相机、数码摄像机(5)安防产品：可视对讲机(6)玩具：电子玩具(7)电脑产品：摄像头、录音笔(8)健身器材：跑度机(9)医疗器材：血压计、体温计、呼叫系统以上就是关于轻触开关的使用注意事项以及轻触开关的应用范围的相关介绍。
轻触开关全解析
目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。
由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。
接点镀银、镀金。
安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。
尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。
轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。
小编整理了一些常用的轻触开关的类型，希望对大家有帮助。
轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。
这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。
适用于多种操作面板,应用范围广泛。
轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。
它的超薄特性，决定了它适于高密度安装。
轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 贮藏温度范围:-30℃～80℃(在标准大气压、标准湿度条件下)
• 测试条件:常温5℃～35℃,标准湿度相对湿度25%～85%,标准大气压86KPa～106Kpa
• 在制造过程中，测试和测量应该在以下的条件下进行：温度20℃±2℃
相对湿度65%±5%,环境气压86KPa～106Kpa,得到的参数才会准确。
1mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖 板的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ)
• 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧
电气性能
• 触点抖动:按照正常使用时的力度轻按手柄中心（每秒3～4次），在导通和断 开过程中测试开关抖动
可靠性能
• 机械寿命：
• 根据下面的测试要求进行测试：DC 12V，50mA不带负载，按动速率：1次/秒， （3）按力：按力的1.5倍
SUCCESS
THANK YOU
•
可靠性能
• 电气寿命
• 在带以下负荷的条件下，DC 12V，50mA负载时，按动速率：1次/秒，（3）按 力：按力的1.5倍，在寿命试验设备上连续转换，所得寿命数据
振动
• 根据以下给定条件进行测试： • 振动频率范围：10～55～10Hz • 振幅（峰－峰）：1.5mm • 振动方向：包括手柄行程方向在内的三个相互垂直的方向 • 测试时间：每次2hours
好胶纸，再六个面1米高做跌落，再把产品取出来进行各项指标测试，测试参 数指标必须符合规格要求.
电气性能
• 接触电阻：在以 5V 10mA的直流电源或不低于1KHz的交流电源的电路中，以一个等于2倍按 力的静负荷施加于手柄中心,≤100mΩ; 电阻 (1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ
轻触开关产品功能
产品分为四大部分： 1.外形尺寸 2.机械性能 3.电气性能 4.可靠性 5.环境 6.额定值：DC 12V 50mA 7.电路的识别
额定值(就是规定的极限值）
• 轻触开关工作额定值：DC 12V，50mA（有效值） • 拨动开关：直流DC60V 0.3A ,DC12V/50mA DC50V 0.3A 交流 AC 125V/2A • 自无锁：DC50V/30mA • 直键开关：DC50V 0.3A • 小微动：125V/1A • G15微动：AC125V/250V 6A 10A G15-06PM-150无柄(6A)G15-10SM03-30(10A) • G20 微动：125V/250V 10A 16A 22A • 电压的单位是伏特，电流的单位是安倍A；电阻的单位是欧姆Ω，电容的单法拉 F，功率的瓦特（W）,电感的单位是亨（H ）
• DC为直流，AC为交流
• 通常客户在设定产品时选电流电压值时一定要比标注值小于30%使用是最安全的，
• 当产品在设计选型时一定要使用的值一定要比规格书上面的额定值小，不能超过额定值，不然就会造成产品击穿的危险。
• （为何这样，因为电子产品通常在插、拔电源时有一个瞬间电压或电流（也相对与峰极值）冲击会造成这种击穿可能性
1.外形尺寸
• 1.外形尺寸： • 长（L) • 宽（W) • 高(h) • 2.安装尺寸 • 端子的宽度、 • 端子的厚度， • 定位柱 • 手柄高度
KAN0251
产品尺寸测试
机械性能
• 1.按力：
• 开关垂直于操作方向放置，在开关驱动件顶端中心逐渐施力，测量开关导通所需的最大力度。
• 2.最大行程： • 开关垂直于操作方向放置，以一个等于2倍按力的静负荷施加在开关驱动件顶端中心，测量
频的率单的位单也位是是欧赫姆兹）（HZ)；磁珠的单位是欧姆Ω；（因为磁珠的单位欧姆Ω是按照它在某一频率产生的阻抗来标称的，阻抗 • PCB板常用符号（R电阻、C 电容、D二极管、 Q三极管、L电感、 Z稳压管；T变压器；X晶振；LED发光管，F保险管， • K继电器 • DC为直流电压，是通过交流（AC)整流后再成为直流（用二极管或整流管整流后再电路中电容滤波后成为纯直流）
轻触开关行程的 识别图
手柄拔出强度
• 附图测试
• 焊接测试
冲击
• 试件在下述参数条件下进行试验： • ⑴ 安装方法：常规方法 • ⑵ 加速度：490m/ s² (50G) • ⑶ 时间：11ms • ⑷ 实验方向：图示6方向 ห้องสมุดไป่ตู้ ⑸ 冲击次数：每个方向3次（总共18次）
• 实验后： • 接触电阻：2Ω Max. • 绝缘电阻： 10MΩ Min. • 无功能性不良。 • 表面及结构无明显变形。 • 有些也可以用跌落试验来验证：验证方法是把产品包装好装入卡通箱里，封
顶端移动的距离。
• 回弹力： • 开关垂直于操作方向放置，在开关驱动件顶端中心下降至全行程后，测量顶端向自由位置转
换的力度。
• 回复力=（按力-回复力）/按力*100% • 停止强度： • 开关垂直于操作方向放置，从操作方向向驱动件施加30N的静负荷持续1min。
• 手柄拔出强度： • 开关垂直于操作方向放置，反方向实施最大操作力，并测量手柄的行程范围。 • （端子强度；盖板强度；手柄强度)
可靠性能（环境部分）极限电气性能：
低温测试：样品应按照以下实验条件进行测试，实验后样品应放在常温及标准湿 度的环境中1小时后做性能测试： （1）温度：-30±2℃ （2）时间：96h ： 在以上条件测试后，接触电阻应小于：≤200mΩ
• 冲击：试件在下述参数条件下进行试验： • ⑴ 安装方法：常规方法 ⑵ 加速度：490m/ s² (50G) ⑶ 时间：11ms • 图示6方向 ⑸ 冲击次数：每个方向3次（总共18次）
⑷ 实验方向：
• 可焊性：焊接温度:245±5℃浸入时间:2s±0.5
机械性能测试按力、行程、手感、回复力
荷重仪现场测试数据
