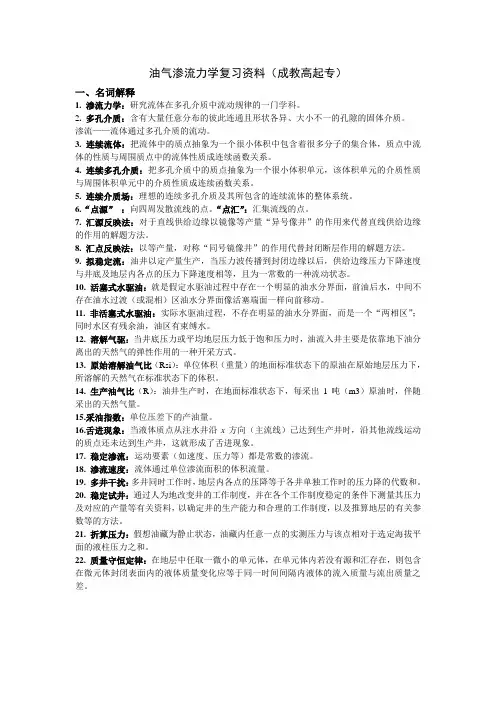

渗流力学复习题
油气渗流力学复习资料（成教高起专）一、名词解释1. 渗流力学：研究流体在多孔介质中流动规律的一门学科。
2. 多孔介质：含有大量任意分布的彼此连通且形状各异、大小不一的孔隙的固体介质。
渗流——流体通过多孔介质的流动。
3. 连续流体：把流体中的质点抽象为一个很小体积中包含着很多分子的集合体，质点中流体的性质与周围质点中的流体性质成连续函数关系。
4. 连续多孔介质：把多孔介质中的质点抽象为一个很小体积单元，该体积单元的介质性质与周围体积单元中的介质性质成连续函数关系。
5. 连续介质场：理想的连续多孔介质及其所包含的连续流体的整体系统。
6.“点源”：向四周发散流线的点。
“点汇”：汇集流线的点。
7. 汇源反映法：对于直线供给边缘以镜像等产量“异号像井”的作用来代替直线供给边缘的作用的解题方法。
8. 汇点反映法：以等产量，对称“同号镜像井”的作用代替封闭断层作用的解题方法。
9. 拟稳定流：油井以定产量生产，当压力波传播到封闭边缘以后，供给边缘压力下降速度与井底及地层内各点的压力下降速度相等，且为一常数的一种流动状态。
10. 活塞式水驱油：就是假定水驱油过程中存在一个明显的油水分界面，前油后水，中间不存在油水过渡（或混相）区油水分界面像活塞端面一样向前移动。
11. 非活塞式水驱油：实际水驱油过程，不存在明显的油水分界面，而是一个“两相区”；同时水区有残余油，油区有束缚水。
12. 溶解气驱：当井底压力或平均地层压力低于饱和压力时，油流入井主要是依靠地下油分离出的天然气的弹性作用的一种开采方式。
13. 原始溶解油气比（Rsi）：单位体积（重量）的地面标准状态下的原油在原始地层压力下，所溶解的天然气在标准状态下的体积。
14. 生产油气比（R）：油井生产时，在地面标准状态下，每采出1吨（m3）原油时，伴随采出的天然气量。
15.采油指数：单位压差下的产油量。
16.舌进现象：当液体质点从注水井沿x方向（主流线）己达到生产井时，沿其他流线运动的质点还未达到生产井，这就形成了舌进现象。

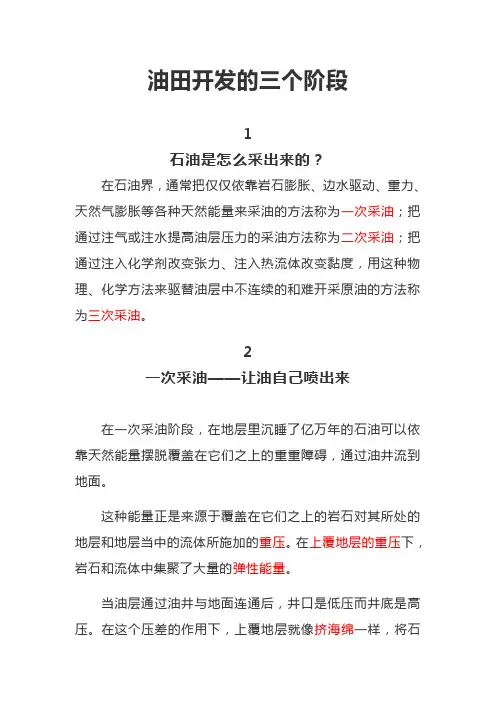

油田开发的三个阶段
油田开发的三个阶段1石油是怎么采出来的？在石油界，通常把仅仅依靠岩石膨胀、边水驱动、重力、天然气膨胀等各种天然能量来采油的方法称为一次采油；把通过注气或注水提高油层压力的采油方法称为二次采油；把通过注入化学剂改变张力、注入热流体改变黏度，用这种物理、化学方法来驱替油层中不连续的和难开采原油的方法称为三次采油。
2一次采油——让油自己喷出来在一次采油阶段，在地层里沉睡了亿万年的石油可以依靠天然能量摆脱覆盖在它们之上的重重障碍，通过油井流到地面。
这种能量正是来源于覆盖在它们之上的岩石对其所处的地层和地层当中的流体所施加的重压。
在上覆地层的重压下，岩石和流体中集聚了大量的弹性能量。
当油层通过油井与地面连通后，井口是低压而井底是高压。
在这个压差的作用下，上覆地层就像挤海绵一样，将石油从油层挤到油井中，并举升到地面。
随着原油及天然气的不断产出，油层岩石及地层中流体的体积逐渐扩展，弹性能量也逐渐释放。
总有一天，当弹性能量不足以把流体举升上来时，地层中新的压力平衡慢慢建立起来，流体也不再流动，大量的石油会被滞留在地下。
就像弹簧被压缩一样，开始弹力很强，随着弹簧体积扩展，弹力越来越弱，最终失去弹力。
它的优点是投资少、成本低、投产快，只要按照设计的生产井网钻井后，不需要增加另外的注入设备，只靠油层自身的能量就可将原油采出地面。
缺点是天然能量作用的范围和时间有限，不能适应油田较高的采油速度及长期稳产的要求，最终采收率通常较低。
3二次采油——用水把油顶出来在二次采油阶段，人们通过向油层中注气或注水来提高油层压力，为地层中的岩石和流体补充弹性能量，使地层中岩石和流体新的压力平衡无法建立，地层流体可以始终流向油井，从而能够采出仅靠天然能量不能采出的石油。
但是，由于地层的非均质性，注入流体总是沿着阻力最小的途径流向油井，处于阻力相对较大的区域中的石油将不能被驱替出来。
有的原油在地下就像沥青一样，根本无法在地层这种多孔介质中流动。
渗流力学-习题集
第一章 油气渗流基本定律和渗流数学模型一、基本概念1、何谓多孔介质？在油气层中，分哪几类？2、什么叫渗流、渗流力学、油气层渗流研究对象是什么？3、现阶段油气渗流力学的研究特征是什么？4、什么叫含油边缘和计算含油边缘？5、何为开敞式和封闭式油藏？区别是什么？6、什么叫折算压力？怎样求地层中某一点折算压力？7、什么叫地层压力系数和压力梯度曲线？8、常见的驱油能量有哪些？有哪些最基本驱动方式？9、何为渗流速度？为什么要引入它？它与流体质点的真实速度的区别何在？ 10、什么叫线性渗流定律、其物理意义是什么？怎样确定其适用范围？ 11、岩石渗透率的物理意义和单位是什么？各种单位制之间有什么联系？ 12、何谓非线性渗流的指数式？其物理意义是什么？13、何谓非线性渗流的二项式？其物理意义是什么？它与指数式有何区别和联系？ 14、什么叫流压和静压？15、什么叫渗流数学模型？其一般构成是什么？16、建立渗流微分方程应从哪几个方面考虑？分几个步骤进行？17、简述分别用积分法和微分法推导单相流体稳定渗流微分方程的步骤？ 18、分别写出液体、气体和岩石的状态方程。
二、计算题1、有一未打开油层，如图：其中P A =18MPa,h=10m,原油重度γ=0.8，求P B =？2、四口油井的测压资料如下表，已知原油比重0.8，油水界面的海拔为-950m ，试分析在哪3为-1000m ，位于含水区的一口探井实测地层中部原始地层压力为11.7MPa ，油层中部海拔-1300m ，已知原油比重为0.85，地层水比重为1.0，求该油田油水界面的海拔深度。
4、已知一油藏中的两点，如图，h=10m,P A =9.35MPa, P B =9.5MPa,原油重率γ=0.85，问油的运移方向如何？BA h =10m5、已知一个边长为5cm 正方形截面岩心，长100cm ，倾斜放置，如图所示，入口端（上部）压力1P =0.2MPa ，出口端（下部）压力2P =0.1MPa ，h=50cm ，液体重率0.85，渗流段长度L=100cm ，液体粘度μ=2mPa.s ，岩石渗透率K=12m μ，求流量Q 为多少？6、在上题基础上如果将h 改为0，其结果又将如何？通过计算说明什么？（其它条件不变）7、某实验室测定园柱形岩芯渗透率，岩芯半径为1cm ，长度5cm ，在岩芯两端建立压差，使粘度为1mPa.s 的液体通过岩芯，在二分钟内测量出通过的液量为15cm 3，从水银压力计上知道两端的压差为157mmHg ，试计算岩芯的渗透率。
多孔介质传热学概论
H a r b i n I n s t i t u t e o f T e c h n o l o g y传热学课程报告报告题目：多孔介质传热学概论院系：班级：姓名：学号：二零一二年十月摘要：本文对多孔介质及其基本结构、传热传质的理论基础做了相关介绍，并对多孔材料的应用进行了说明和预期。
关键词：多孔介质；传热学；孔隙率；渗透率；导热系数1 多孔介质简介多孔介质是由固体骨架和流体组成的一类复合介质，其传热传质过程在自然界和人类生产、生活中广泛存在，它构成了地球生物圈的物质基础。
从学科发展的角度看，多孔介质传热传质学已经渗透到许多学科和新技术领域，包括能源、材料、化学工程、环境科学、生物技术、仿生学、医学和农业工程，是形成新的交叉和边缘学科的一个潜在生长点。
因此，多孔介质传热传质研究，是一项具有重大学术价值、对学科发展和技术创新具有深远影响的研究课题。
笼统地说，大部分材料都属于多孔介质，目前还没有对多孔介质各种特性的确定性作出准确的定义。
1983年J.Bear提出多孔介质具有以下特点：(1)部分空间充满多相物质，至少其中一相物质是非固态的，可以是液态或气态。
固相部分称为固相基质。
多孔介质内部除了固相基质外的空间称为空隙空间。
(2)固相基质分布于整个多孔介质，在每个代表性初级单元均应有固相基质。
(3)至少一些空隙空间应该是相联通的。
2 多孔介质的基本结构特征2.1多孔介质的孔隙率多孔介质的结构是非常复杂的，我们不可能精确地描述这些孔隙表面的几何形状，也很难确切地阐明孔隙空间所包含的流体及其与固体表面相互作用所出现的有关微观物理现象。
因此研究者往往引入“容积平均”的假设，并且将复杂多相的多孔体系看成一种在大尺度上均匀分布的虚拟连续介质，即不同流速层中流体分子间碰撞交换动量，宏观表现为流体是以粘滞形式出现的流动，从而可以利用表观当量参数的唯象方法进行研究，而不必去研究每一个孔隙中流体流动和换热的情况，使一个原本非常复杂的流动问题得以简化。
3 第一阶段：多孔介质
创建一个等向性的多孔介质
你想要创建的材料已经在 Engineering Database 下的 Pre-Defined 文件夹中得到了 定义。你也可以跳过多孔介质材料的定义，以后需要创建多孔介质特性时，直接从工 程数据库中选择预定义的 "Isotropic" 材料。 1. 2. 点击 Flow Analysis， Tools， Engineering Database 。 在 Database tree 选 择 Defined。 Porous Media ， User
对于我们的介质，我们选择对流体为 Pressure Drop， Flowrate， Dimensions 的介质阻 力,举例,定义多孔介质的阻力为 k =P×S /(m×L) ( s-1),这里右侧的参数是根据平行六面体 多孔介质测试得出，在选择样品的方向上其中 S 是截面积而 L 是长度，由于在这一方向上 进出口的压力差所产生的通过样品的质量流量等于 m。 在这个项目中我们指定 P = 20 Pa, m = 0.01 kg/s (P = 0 Pa,m=0 kg/s), S = 0.01 m2,L = 0.1m. 因此,k = 200 s-1。 已知的催化剂 S 和 L 输入到模型中和流过它的 m,你可以通过 P = k m L/S 大致的 估计出在催化剂模型中压力的损失。
5.
保持 Dimensionality 列表中的默 认 Pressure & Stress。 点击 OK 。新的 Equation Goal 1 项出现在分析树中。
9.
10. 接受选择 Use for Conv 作为控制收敛的目标。
11. 点击 Outlet
。
12. 点击 OK
新 SG Outlet Av Total Pressure 1 目标出现。
渗流力学名词解释及简述题
1.油气藏是油气在单一圈闭中的聚集，具有统一的压力系统和油水界面，是油气在地壳中聚集的基本单位2.构造油气藏，地层油气藏，岩性油气藏3.多孔介质：由大量的毛细管或微毛细管结构组成的固体介质。
4.多孔介质具有孔隙性，渗透性，比表面积大，孔隙结构复杂特点5.渗透性：多孔介质允许流体通过的能力6.绝对渗透率：当岩石孔隙中流体为一相时，岩石允许流体通过的能力7.有效渗透率：当岩石中有两种以上流体存在时，岩石对其中一相的通过能力8.比面：单位体积岩石所有岩石颗粒的总表面积或孔隙内表面积9.多孔介质孔隙结构：粒间孔隙，纯裂缝结构，裂缝孔隙结构，溶洞孔隙结构，溶洞裂缝孔隙结构。
10.渗流中的动力和阻力：惯性力，粘滞力（阻力），弹性力(动力)，毛管力和重力（动力或阻力）11.油藏驱动类型：重力水压驱动，弹性驱动，气压驱动，溶解气驱动，重力驱动12.渗流速度：渗流量与渗流截面积之比13.真实速度：渗流量与渗流截面的孔隙面积之比14.贾敏效应：当液珠或气泡流动到孔道窄口时遇阻变形，产生了附加阻力。
15.建立数学模型的基础：地质基础，实验基础，科学的数学方法16.渗流数学模型结构：运动方程，状态方程，质量守恒方程，能量方程，其他附加特征方程，边界条件和初始条件17.完整的数学模型：渗流综合微分方程，边界条件和初始条件18.油气渗流数学模型：用数学语言综合表达油气渗流过程中全部力学现象和物理化学现象的内在联系和运动规律的方程式19.综合弹性压缩系数：地层压力每产生单位压降时，单位岩石视体积中孔隙及流体的总体积变化量。
20.井的不完善类型：打开程度不完善，打开性质不完善，双重不完善21.井的不完善的原因：由于井身结构，完井方式及近井地带渗透率发生变化引起流线及渗流面积的变化等因素导致渗流阻力变化22.描述不完善的方法：折算半径法，附加阻力法，完善指数法23.稳定试井：通过人为的改变井的工作制度，并在各个工作制度稳定的条件下测量其压力及对应产量等资料，以确定井的生产能力和合理的工作制度及反求地层有关参数的方法24.稳定试井可解决的的问题：1确定合理的工作制度2确定油井的生成能力3判断增产措施的效果4反求地层参数25.井间干扰现象：多井同时工作时，任意一口井工作制度的改变必然会引起其他井的产量或井底压力发生变化，26.井间干扰的实质：压降叠加原理27.压降叠加原理：多井同时工作时，地层中任意一点的压降应等于各井单独工作时在改点所造成的压降的代数和28.舌进：流线越靠近x轴流速越大，水质点沿x轴首先到达井底，沿其他流线运动的水质点相继到达井底。
FloEFD V9.1 中文培训教程
第一章：第一阶段球阀设计第一阶段教程首先包括了水流经一个球阀装置以及随后的一些设计改变。
这个教程的目的是展现如何方便快速的使用FloEFD进行流体流动仿真和快捷的进行分析设计变量。
对于想要确定设计变化所产生影响的工程师而言，FloEFD这两大优点正是他们所需要的。
打开模型1. 复制First Steps - Ball Valve文件夹到你的工作目录，此外由于 FloEFD 在运行时会对其输入的数据进行存储，所以必须确保文件处于非只读状态。
运行FloEFD。
2. 点击 File，Open。
在Open对话框，浏览First Steps - Ball Valve文件夹，找到ball_valve.SLDASM文件，点击Open (或双击此文件)。
这是一个球阀，旋转把手可以开启或关闭阀门。
其旋转的角度控制开启阀门的开启角度。
3. 通过点击特性管理设计树中的特性显示 lids （Lid <1> 和Lid<2>）。
我们用 FloEFD 对这个模型进行仿真时不做任何的改动。
只需要使用 LID 来封闭内部空间。
在这个例子中 LID 被设置成半透明的状态，以便我们可以清楚的看到阀门内部的状况。
1第一章第一阶段球阀设计创建FloEFD 项目1. 点击Flow Analysis，Project，Wizard。
2. 如果已经在向导状态，直接选择Create new，以便创建一个新的配置并且命名为 Project 1。
FloEFD 将创建一个新的例子并且在一个新的文件夹中存储所有的数据。
点击Next。
3. 选择系统单位(这个项目使用SI)。
请时刻谨记在完成向导设置之后的任何时候都可以通过点击FlowAnalysis，Units来改变系统单位。
在 FloEFD 中有几个预先已经定义好的系统单位。
你可以在任何时候定义你自己所需要的系统单位并对他们进行相互间的转换。
点击Next。
4. 保持默认的Internal分析类型。
水驱气藏的渗流及应用
水驱气藏的渗流机理及应用引言随着油气田开发的深入和发展,油气层渗流力学作为流体力学的一个分支,已日臻完善,形成了独自一体的学科,多相流渗流力学是油气层渗流力学的进一步发展和延伸。
总的来看,在多相渗流力学问题研究中,大多集中在油水两相、油气两相或油气水三相的渗流力学以及应用研究上,而对气水两相渗流理论的研究则相对薄弱。
本文将对气水两相渗流机理、模型和其应用进行评述。
水驱气藏的地质特征有水气藏储层与常规气藏相似,一般由砂岩、碳酸岩组成。
砂岩储层渗透率一般以中高渗为主。
碳酸岩储层多为裂缝-孔隙型。
我国大多数已投入开发的气藏都属于不同程度的水驱气藏，其中边底水活跃的气藏约占总开发气藏的40~50%。
水驱气藏开采到一定程度就会产水，气藏产水会增加气井的举升难度，提高气藏的废弃压力，从而降低气藏采收率，边底水的侵入使得气藏的开采动态变得复杂，因此做好水驱气藏的开发工作，提高水驱气藏的采收率是我国天然气工业发展的关键（宋代诗雨 水驱气藏动态特征及分析方法研究）。
开发特征水驱气藏的开发过程中面临的主要问题便是水侵，包括了边水指进，底水锥进和底水的纵窜。
边水指井会导致边水沿高渗透层、或低角度缝局部指井，导致气井过早水淹。
底水锥进是因为气井生产过程中，井底附近压力下降，底水上升，形成水锥，如果气井生产压差过大，水锥将快速上升到井底，影响气井的生产。
另外当气井位于高角度裂缝区，或者有高角度断层将气区和水区沟通时，底水将沿高角度裂缝（或断层）很快窜入井内，使气井含水率快速上升，而且出水量大，严重影响气井生产。
渗流实验机理1. 实验的理论依据测定岩心水-气两相相对渗透率数据时，在实验过程中不考虑毛细管压力和气休膨胀的影响，驱替过程为一等温过程，水驱在均质岩心中的流动符合达西定律：Lp v K w w w ∂∂=/μ （1）Lp v K g g g ∂∂=/μ （2）式中L p ∂∂/为压力梯度。
根据物质平衡原理，导出连续性方程： 水相：tS L Q A w w ∂∂-=⎪⎭⎫⎝⎛∂∂φ1 （3）气相：tS L Q A w w ∂∂-=⎪⎭⎫⎝⎛∂∂φ1 （4） 根据式（3）、（4）得出水气两相的总流量g w Q Q t Q +=)(，从方程（1）、（2）得出分流量方程：w g g w w K K f μμ+=11（5）gw w g g K K f μμ+=11（5）因此，水相流量为)(t Q f Q w w =，气相流量为)(t Q f Q g g =。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一阶段：多孔介质在这个教程中，我们分析汽车排气管某一管段的流动，这个排气流动受到两个用于将有害一氧化碳转变成二氧化碳的多孔介质阻碍。
当设计汽车的催化转化器时，工程师要在最大化催化器内部表面的同时尽量减小催化器的排气阻力与排气和表面接触持续时间两者之间寻求最佳点。
因此，排出气流质量流量在整个催化器截面上更为均匀的分布有助于它的使用性。
EFD.Pro 中多孔介质的可以仿真每一种催化器，允许你对催化器所占据的空间以分布式的阻力进行仿真，而不是对催化剂内所有独立通道进行分别仿真，因为这种方式是不符合实际情况甚至是不可能存在的。
在这个EFD.Pro 教程例子中我们考虑了催化剂多孔介质渗透类型（对于流动方向上等向性或非等向性的阻力）对整个催化器截面上排出气体质量流量的影响。
我们会观察到在排气后部的流动迹线分布比模型的入口处和穿过多孔介质时来的均匀。
此外，依据流体速度对流动迹线赋予颜色，排出流体在多孔催化剂中的阻力可以得到估计，从催化器的效率而言这一点也是很重要的。
打开模型1. 复制First Steps - PorousMedia文件夹进入到你的工作目录，此外由于EFD.pro 在运行时会对其输入的数据进行存储，所以必须确保文件处于非只读状态。
运行EFD.Pro。
点击File，Open。
2. 在File Open对话框，浏览located in the First Steps -Porous Media文件夹并且找到catalyst.asm assembly点击Open (或者双击这个assembly)。
创建EFD.Pro 项目1. 点击Flow Analysis，Project，Wizard。
如果已经在向导状态，直接选Create new以便创建一个新的assembly 并且命名为ISOTROPIC。
这个项目向导会指导你一步一步完成整个项目的特性定义。
除了其中两步（定义项目流体和默认固体），其他的每一步都是预先的定义值，所以你可以接受这些默认值（跳过这一步可以直接点击Next）或者进行相应的修改。
这些预先设定的值是:单位系统–SI，分析类型–内部，无附加的物理特性，壁面状况–绝热壁面，初始条件–压力- 1 atm，温度- 293.2 K，结果和几何求解– level 3，对于这个项目所有的这些设置都是合适的，我们所要做的仅仅是将空气作为项目的流体。
为了避免经过每一个向导截面，我们将使用Navigator面板，它可以使我们快速的访问向导页。
2. 点击右侧的箭头。
3. 在Navigator面板，点击Fluids。
4. 打开Gases 文件夹，点击Air，接着点击Add。
5. 由于我们没有必要更改其他的特性，所以我们可以通过点击Navigator 面板上的Finish来关闭向导。
你可以在任何时候点击完成，但如果你想在没有定义完所有必须定义的特性（诸如项目流体）之前关闭向导，这个向导将不能关闭并且在这个未做定义的向导页会出现一个感叹图标.现在EFD.Pro 利用赋值数据的方式创建了一个新的例子。
在EFD.Pro 分析树，右击Computational Domain图标并且选择Hide来隐藏计算域黑色线框。
定义边界条件1. 在EFD.Pro 分析树，右击BoundaryConditions图标并选择Insert BoundaryCondition 。
2. 如图显示选择入口盖子的内表面。
3. 选择Flow openings 和Inlet Velocity。
4. 在Settings页，设定Velocity normalto face为10 m/s。
5. 点击OK。
随着刚才所做的定义，我们告诉EFD.Pro在这个开口处空气以10 m/s的速度流进催化器。
6. 如图所示选择出口盖子的内表面。
7. 右击Boundary Conditions图标并且选择Insert Boundary Condition。
8. 选择Pressure openings和StaticPressure。
9. 保持Settings页中的默认设置。
10. 点击OK。
随着刚才所做的定义，我们告诉EFD.Pro 在这个开口处流体离开模型进入到一个大气压的区域。
现在我们可以在这个项目中定义多孔介质。
定义一个多孔介质，首先我们需要在Engineering Database中定义多孔介质的特性（多孔性，渗透类型等）之后应用这一多孔介质到你的组件元件中。
创建一个等方向性的多孔介质你想要创建的材料已经在Pre-Defined文件夹下的Engineering Database中得到了定义。
你可以跳过这个多孔介质材料的定义，从工程数据中直接选择预定义"Isotropic" 材料，以后创建多孔介质的特性。
1. 点击Flow Analysis，Tools，Engineering Database。
2. 在Database tree选择Porous Media，User Defined。
3. 点击工具栏上的New Item。
这个空白ItemProperties页出现。
双击空白格去设定相应的特性值。
4. 命名这个新的多孔介质为Isotropic。
5. 在Comment，点击按钮并且输入对这个多孔介质的注释。
这个Comment特性是可选择的，你也可以不做任何注释。
6. 设定这个介质的Porosity 为0.5。
首先让我们分析一下Isotropic渗透性，也就是在介质内部其渗透性和方向无关。
之后，作为一个选择，我们可以分析一下Unidirectional 渗透性，也就是这个介质仅仅在某一个方向上具有渗透性。
7. 对Permeability type选择Isotropic。
8. 选择Pressure drop，Flowrate，Dimensions作为Resistance calculationformula。
对于我们的介质，我们选择对流体为Pressure Drop，Flowrate，Dimensions的介质阻力，举例，定义多孔介质的阻力为k = P×S /(m×L) (in units of s-1)，这里右侧的参数根据平行六面体多孔介质测试得出，在选择样品的方向上其中S是截面的面积而L是长度，由于在这一方向上进出口的压力差所产生的通过样品的质量流量等于m。
在这个项目中我们指定 P = 20 Pa 在m = 0.01 kg/s ( P = 0 Pa 在m=0 kg/s)，S = 0.01 m2，L = 0.1m. 因此，k = 200 s-1。
已知的催化剂S 和L 输入到模型中和流过它的m ，你可以通过 P = k×m×L/S大致的估计出在催化剂模型中压力的损失。
9. 从Pressure drop vs. flowrate选择Mass Flow Rate。
10. 转换到Tables and Curves页。
11. 如图所示在Property表格定义压降和质量流量之间的线性关系。
12. 返回到Ite m Properties页。
13. 设定Length为0.1 m 并且Area为0.01 m2。
14. 点击Save。
15. 点击File，Exit退出数据库现在我们将应用定义的多孔介质到仿真模型中。
多孔介质仅仅应用于EFD.Pro 不能将其作为固体处理的元件。
通常情况下，分析一个不是固体属性区域的元件，你需要在Component Control对话框中关闭元件。
当你通过创建Porous Medium特性对一个元件设定为多孔介质，这个元件会自动的关闭，所以我们不需要手动的关闭它们。
定义多孔介质－等向类型1. 点击Flow Analysis，Insert，Porous Medium。
2. 在模型树中选择两个MONOLITH元件。
3. 从Engineering Database点击Browse 去选择多孔介质。
4. 选择Porous Media，User Defined下的Isotropic项。
5. 点击OK返回到Porous Medium 对话框。
6. 点击OK 完成多孔介质的定义并且退出Porous Medium对话框。
为了获取模型进出口额压降我们要设定一个Equation Goal。
在完成这一设定之前，我们先要定义相应的Surface Goals。
1. 右击Goals图标并且选择Insert SurfaceGoals。
2. 在EFD.Pro 分析树中，点击Inlet Velocity1项选择入口盖子的内表面。
3. 在Parameter表勾选Total Pressure 中的Av。
4. 接受选择Use for Conv。
作为收敛控制的目标。
5. 点击Inlet。
6. 点击OK新的SG Inlet Av Total Pressure 1目标出现。
7. 右击Goals图标并且选择Insert SurfaceGoals。
8. 点击Static Pressure 1项选择选择出口盖子的内表面。
9. 在Total Pressure 行Parameter表勾选Av。
10. 接受选择Use for Conv 作为控制收敛的目标。
11. 点击Outlet。
12. 点击OK 新SG Outlet Av Total Pressure 1目标出现。
方程目标是通过一个通过存在的目标和/或输入数据条件来定义的目标。
在计算期间这个目标可以被看作是方程目标，另外可以和其它目标一样显示结果。
你可以使用很多变量来定义的目标，可以是其他的方程目标（当然随其它方程目标变化的目标不在其中）和定义项目输入数据特征的数据参数等。
你也可以用常数来定义方程目标。
1. 右击Goals图标并且选择Insert Equation Goal。
2. 在EFD.Pro 分析树，选择SG Inlet Av TotalPressure 1目标。
它出现在Expression框。
3. 点击calculator的minus（－）按钮。
4. 在EFD.Pro 分析树中选择SG Outlet Av Total Pressure 1目标。
设定方程目标你可以仅仅使用定义的目标(包括以前定义的方程目标)，输入数据条件参数和常数。
如果常数表示一些物理参数(举例长度，面积等) 确定使用了项目单位系统。
EFD.Pro 中对于定义的常数没有相应的物理意义信息，所以你需要定义显示的维数。
5. 保持Dimensionality列表中的默认Pressure & Stress。
6. 点击OK 。
新的Equation Goal 1项出现在树中。
求解1. 点击Flow Analysis，Solve，Run。
2. 点击Run。
在计算完成之后，关闭Monitor对话框。
