优质软铜绞线规格标准
铜编织带软连接标准和类型
铜编织带软连接标准和类型,用途和工艺简介：铜编织带软连接又名铜编织线软连接，用冷压方法约束而成，是在编织带两边焊接铜管，通过处理做成软连接导线材料：铜编织线、铜编织带、镀锡铜编织线、镀锡铜编织带、铜绞线。
铜编织带是用无氧铜丝编织，线经0.10mm,0.12mm,0.15mm单丝，根据客户要求，柔软度，通电强度等特制而成。
，可根据客户不同的需求打孔，镀锡等。
接触面材料：OT端子、DT端子、铜管（表面可根据客户要求镀银、锡、镍等）压接方法：用冷压的方法制成，依照厚度要求或根据客户参数要求选用不同的冲床、液压机进行压接。
绝缘材料：雅杰公司标准规划无绝缘材料，可根据客户要求运用PVC绝缘套管或热宿管加以绝缘维护固定。
工艺：用裸铜线、铜编织线，作为导体，两头选用铜端子，接头标准按客户要求出产，用冷压方法约束而成。
可根据客户要求镀锡镀银。
再通过特别处理，做成高强度大电流软连接。
产品功能：导电率高，表面平整，亮光，接触面好，导电功能优越。
适用性强，柔软度佳，设备便当，易散热，耐曲折。
适用范围：雅杰产品首要用于非水平方向的带电运动及中、低压断路器，适用于各种高低压电器、真空电器、矿用防爆开关及轿车、机车、轿车电池、动力电池等相关产品做软连接用。
广泛用于发电机、变压器、开关、母线、工业电炉、整流设备、电解锻炼设备、焊接设备及其他大电流设备中做柔性导电联接。
优势：处理了传统母线在运用过程中易发热、高能耗等缺陷，具有节能降耗、导电功能超群、运用寿命长、免维护、外形漂亮、设备便当等特征。
本公司选用先进的原子扩散工艺，专业出产各种高低压电器设备用软连接、导电带、母线弹性节。
钻孔：雅杰公司标准规划无钻孔要求，可根据图纸或客户参数要求在接触面钻孔。
特别规划：可根据用户要求或图纸参数要求进行辅佐的车床、洗床、切床等设备加工。

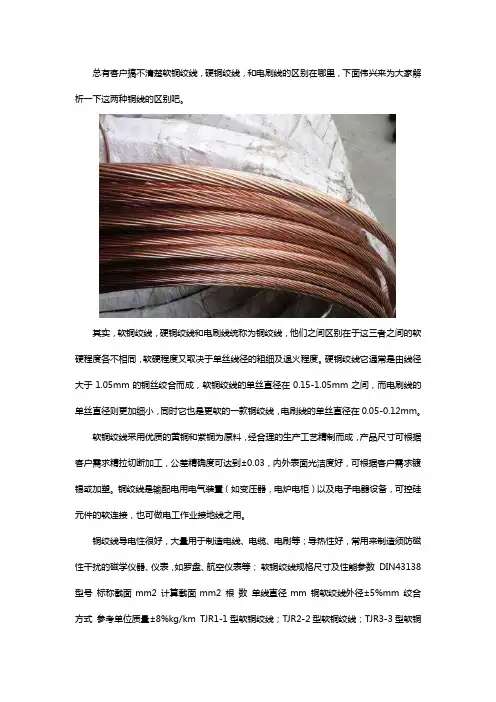

软铜绞线和硬铜绞线哪个好
总有客户搞不清楚软铜绞线，硬铜绞线，和电刷线的区别在哪里，下面伟兴来为大家解析一下这两种铜线的区别吧。
其实，软铜绞线，硬铜绞线和电刷线统称为铜绞线，他们之间区别在于这三者之间的软硬程度各不相同，软硬程度又取决于单丝线径的粗细及退火程度。
硬铜绞线它通常是由线径大于1.05mm的铜丝绞合而成，软铜绞线的单丝直径在0.15-1.05mm之间，而电刷线的单丝直径则更加细小，同时它也是更软的一款铜绞线，电刷线的单丝直径在0.05-0.12mm。
软铜绞线采用优质的黄铜和紫铜为原料，经合理的生产工艺精制而成，产品尺寸可根据客户需求精拉切断加工，公差精确度可达到±0.03，内外表面光洁度好，可根据客户需求镀锡或加塑。
铜绞线是输配电用电气装置（如变压器，电炉电柜）以及电子电器设备，可控硅元件的软连接，也可做电工作业接地线之用。
铜绞线导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；软铜绞线规格尺寸及性能参数DIN43138型号标称截面mm2 计算截面mm2 根数单线直径mm 铜软绞线外径±5%mm 绞合方式参考单位质量±8%kg/km TJR1-1型软铜绞线；TJR2-2型软铜绞线；TJR3-3型软铜绞线；TJRX1-1型镀锡软铜绞线；TJRX2-2型镀锡软铜绞线；TJRX3-3型镀锡软铜绞线。
我公司是目前国内专业的软铜绞线厂家之一。
硬线一般指单芯或数芯缠绕的教硬的电缆线，常用于装修等，有铜的和铝的。
软线一般是线芯较细，一般是铜芯，线芯和头发丝般大，线缆是软的，用于产品，工业设备等反正就是一个软一个硬，软线的机械移动能力强些,硬线的载流量大些。
虽然都是2.5平方,但软铜线有多跟细铜丝组成,毕竟还是有空隙的。
总结起来就是单丝直径在0.15mm以下的就是电刷线，单丝直径大于1.05mm的为硬铜绞线，单丝直径在0.15-1.05之间的就是软铜绞线。
国标铜软态标准
国标铜软态标准一、简介国标铜软态，又称国家标准铜软线，是指按照国家规定生产的具有柔软特性的铜导体线材。
这种线材广泛应用于电力、电子、通信等领域，作为电线电缆的导体部分，具有优良的导电性能和柔软性。
国标铜软态标准是保证铜软线质量和性能的重要依据。
二、国标铜软态标准的特点1. 导体材料：国标铜软态的导体材料应符合国家相关标准，通常采用纯度较高的电解铜作为原料，经过适当的加工和处理，制成柔软的铜导体线芯。
2. 导体结构：国标铜软态的导体结构应符合国家规定，包括导体截面、单丝直径、股数等方面。
这些参数直接影响铜软线的导电性能和机械性能。
3. 外观质量：国标铜软态的外观质量应符合国家规定，表面应光滑、无毛刺、无裂纹等现象。
此外，铜软线的标识应清晰、完整，易于识别。
4. 物理性能：国标铜软态应具有良好的柔软性，易于弯曲和扭曲，方便安装和使用。
同时，铜软线的抗拉强度和伸长率应符合国家规定，以保证在使用过程中不易断裂。
5. 电性能：国标铜软态的电性能应符合国家规定，包括导电率、直流电阻、电气强度等方面。
这些参数直接关系到铜软线的导电能力和耐久性。
6. 环境适应性：国标铜软态应具有良好的环境适应性，能够适应不同的气候和环境条件。
例如，耐腐蚀、耐老化等性能。
三、国标铜软态的应用国标铜软态广泛应用于以下领域：1. 电力领域：作为电线电缆的导体部分，用于输配电线路、电器设备连接等场合，具有优良的导电性能和柔软性。
2. 电子领域：用于制造电子设备中的连接线、数据线等，满足电子设备小型化、轻量化、高可靠性的需求。
3. 通信领域：作为通信电缆的导体部分，用于光纤光缆的连接和跳线等场合，具有优良的导电性能和柔软性。
4. 其他领域：如汽车、航空航天、铁路等领域，用作电器设备、传感器、控制系统的连接线等，满足各种特殊场合的需求。
四、总结国标铜软态作为一种具有优良导电性能和柔软性的导体材料，在电力、电子、通信等领域得到广泛应用。
为了保证国标铜软态的质量和性能，国家制定了严格的标准和规范，从导体材料、导体结构、外观质量、物理性能、电性能、环境适应性等方面进行了明确的规定和要求。
软铜绞线技术规范
1、编制依据：招投标技术文件及相关国家标准
2、使用要求：
2、产品名称
产品名称：铜绞线（退火铜绞线）
3、材料
铜线性能符合GB/T 3954-2008《电工用铜线》的规定。
铜表面光洁，不得有影响产品性能的缺陷，如裂纹、粗糙、划痕、杂质等。
4、结构
铜绞线中铜丝的根数和标称直径（见技术参数表1）、绞合节径比符合相关规定，最外层为右向。
5 产品工艺流程：
单丝拉制→绞制→检验→入库。
5.1 拉丝
5.1.1
铜单丝为硬拉铜线，单丝性能应符合表1规定。
表1 硬拉铜线
5.1.2
在堆放时，应采用“丁字型”排列，以避免因相临盘具碰撞而导致单丝受损；承线盘在搬运过程中，应采取相应的防护措施，避免碰撞，以保证运丝的完好无损。
5.2 绞制
5.2.1
导体绞制结构尺寸按表2规定进行，绞合时允许有接头，且任意两个接头的距离不应小于15m，且须采用冷压焊，放线涨力均匀。
5.2.2
导线在绞合时应进行预扭，并保证导线被切割时不散开或弹开。
5.2.3 绞线节径比如下表2所示：
表 2
5.2.4
装盘长度及盘具标识应符合相关方要求。
6、工艺质量
绞合后线芯表面光洁，无与良好工业产品不相称的所有缺陷。
绞合均匀、紧密，不出现松股，灯笼现象。
铜绞线表面光洁，并且不得有可能影响产品性能的所有缺陷，如裂纹、粗糙、划痕和杂质等。
7 检验
7.1
工序检验内容、频次及要求见表3、表4。
7.2
成品检验内容及要求见表5。
表3 拉丝工序检验内容及参数
绞线工序检验内容及参数
表4。
电线电缆和软线参考标准
电线电缆和软线参考标准REFERENCESTANDRDFORELECTRICAL WIRESCABLESAND FLEXIBLE CORDSUL1581-2001XX电缆研究所电线电缆信息中心前言A：本标准包含美国保险商实验所（UL）产品的跟踪服务时涉及的产品基本要求，些产品受下列条文的限制，且处于本标准适用X围之内。
这些要求是以可信的工程原理，研究成果。
试验数据和现场经验以及对制造安装和使用的问题的评估为依据而制定的。
这些依据来自向制造商，用户检验机构以及其它具有专业经验的人员咨询或是从他们处获的情报。
上述对产品的要求可能由于经验丰富的研究人员深入而必须或是有必要进行修订。
B：满足本标准对产品的要求是制造商产品继续获得UL认证的条件之一。
C：符合本标准条文的产品如果经检验发现还具有其它有损于本标准的安全水平的性能，则不一定认为符合本标准。
D：采用本标准规定不同的材料制成的产品或是具有与本标准规定不同的结构的产品，可按本标准的要求的含义进行检验和测试，如果性能基本相同，则认为该产品符合本标准。
E：UL按其宗旨履行职能时，不为制造商或是任何一方担当或开脱责任。
UL 的意见和调查结果是代表一种充分考虑到UL标准制定时实际运行的必要限制和工艺水平专业性评定，UL对此不负任何责任。
如果因使用，解释UL标准或是其它依据而造成的损失包括重大损失，UL不负任何责任和义务。
F：本UL标准规定的许多试验本身具有一定的危险性，因此在做些试验时应采取恰当的人员和设备防护措施。
导引1：X围1.1本标准包含橡皮绝缘电线电缆（UL44）热塑性料绝缘电线电缆（UL83）软线装置线（UL62）和用户引入电缆（UL854）等标准对于导体，绝缘，护套及其它护层的要求细则以及对于试样制备。
样品选取，温度处理和测量与计算方法的要求细则。
本标准的条文也被其它标准所引用。
1.2对于特定型号的电线电缆或软线的专用材料、结构、性能和标志的要求，载于相应的成品电缆标准中，本参考标准不包含这些内容。
电线电缆和软线参考标准
电线电缆和软线参考标准引言电线电缆和软线是电力传输和信号传输的关键组成部分。
为了确保它们的安全性和性能，各种标准被制定出来，以指导行业内的制造商和用户。
本文将介绍一些常见的电线电缆和软线参考标准。
1. 国际电工委员会标准国际电工委员会（International Electrotechnical Commission，简称IEC）是一个国际标准制定组织，负责制定电气、电子和相关技术领域的标准。
以下是一些与电线电缆和软线相关的IEC标准：•IEC 60227：非硅橡胶绝缘和护套电线和电缆•IEC 60228：导线和电缆导体的标称横截面积•IEC 60245：橡胶绝缘软线和电缆•IEC 60332：试验方法 - 单根光缆的垂直燃烧试验•IEC 60502：电缆耐火试验方法这些标准提供了关于材料、尺寸、电气特性、安全性和耐火性的要求和测试方法。
2. 国家标准除了国际标准，不同国家还根据本国的需要和实际情况制定了一些国家标准。
以下是一些常见的国家标准：•GB/T 5023：额定电压450/750V及以下橡皮绝缘电线和电缆•GB/T 12706：额定电压35kV及以下交联聚乙烯绝缘电力电缆和附件•GB/T 19666：软电线•GB/T 5023：实心绝缘电线•GB/T 5013：绝缘电缆这些国家标准适用于各国的电线电缆和软线制造商和用户，确保产品具有必要的质量和性能。
3. 行业标准除了国际标准和国家标准，还有一些行业标准也对电线电缆和软线进行了规范。
以下是一些行业标准的例子：•UL 758：可移动和非可移动性双层绝缘电线和电缆•CSA C22.2 No. 210.2：横截面积14 AWG 及小于的耐火电线•SAE AS22759：飞机线束用电线和电缆•ISO 6722：小型道路车辆用电线这些行业标准通常由相关行业组织和机构制定，以满足特定行业的需求和要求。
4. 其他标准和规范除了上述的标准之外，还有许多其他的标准和规范与电线电缆和软线有关。
电线电缆和软线参考标准
电线电缆和软线参考标准REFERENCESTANDRDFORELECTRICAL WIRESCABLESAND FLEXIBLE CORDSUL1581-2001上海电缆研究所电线电缆信息中心前言A：本标准包含美国保险商实验所（UL）产品的跟踪服务时涉及的产品基本要求，些产品受下列条文的限制，且处于本标准适用范围之内。
这些要求是以可信的工程原理，研究成果。
试验数据和现场经验以及对制造安装和使用的问题的评估为依据而制定的。
这些依据来自向制造商，用户检验机构以及其它具有专业经验的人员咨询或是从他们处获的情报。
上述对产品的要求可能由于经验丰富的研究人员深入而必须或是有必要进行修订。
B：满足本标准对产品的要求是制造商产品继续获得UL认证的条件之一。
C：符合本标准条文的产品如果经检验发现还具有其它有损于本标准的安全水平的性能，则不一定认为符合本标准。
D：采用本标准规定不同的材料制成的产品或是具有与本标准规定不同的结构的产品，可按本标准的要求的含义进行检验和测试，如果性能基本相同，则认为该产品符合本标准。
E：UL按其宗旨履行职能时，不为制造商或是任何一方担当或开脱责任。
UL 的意见和调查结果是代表一种充分考虑到UL标准制定时实际运行的必要限制和工艺水平专业性评定，UL对此不负任何责任。
如果因使用，解释UL标准或是其它依据而造成的损失包括重大损失，UL不负任何责任和义务。
F：本UL标准规定的许多试验本身具有一定的危险性，因此在做些试验时应采取恰当的人员和设备防护措施。
导引1：范围1.1本标准包含橡皮绝缘电线电缆（UL44）热塑性料绝缘电线电缆（UL83）软线装置线（UL62）和用户引入电缆（UL854）等标准对于导体，绝缘，护套及其它护层的要求细则以及对于试样制备。
样品选取，温度处理和测量与计算方法的要求细则。
本标准的条文也被其它标准所引用。
1.2对于特定型号的电线电缆或软线的专用材料、结构、性能和标志的要求，载于相应的成品电缆标准中，本参考标准不包含这些内容。
铜包钢绞线技术标准
铜包钢绞线技术条件一、1.1 概论铜包钢绞线绳索是电气化铁路接触网上一种新型的复合型线材。
1.2 铜包钢绞线绳索是本公司参照美标ASTM B227、ASTM B228与铁道三院、铁道四院电化处合作研制生产的,作为新产品,填补一项国内空白。
1.3 本公司生产的铜包钢绞线绳索技术条件、性能指标执行Q/BSH09-2005标准。
二、原材料及工艺2.1 铜包钢绞线母材采用优质高碳65#盘条,经酸洗、拉拔、淬火、磷化、电镀、绞制而成。
材质符合GB/T4354规定。
2.2整个生产过程都是内部完成,生产中严格执行ISO9001生产质量认证体系全程检测监控。
三、分类3.1 根据企标规定,绞线因原材料和工艺不同分为I型及II型。
I型TGJ为铜包钢绞线,II型TGTJ为铜包钢芯铜绞线。
本技术条件:I型按标称截面积介绍六种规格产品:502mm、702mm、802mm、952mm、1002mm、1202mm,具体标识为TGJ1×19-50 TGJ1×19-70 TGJ1×19-80 TGJ1×19-95 TGJ1×19-100TGJ1×19-120四、机构要求4.1 铜包钢绞线其结构一般为1×19,也可按用户要求生产。
4.2节径比应不小于10不大于16,一般为13-15.相邻两层中外层的节径比应小于内层的节径比。
4.3 相邻两绞向应相反。
如无特殊要求,最外层绞向应为右向。
五、外观质量要求5.1 绞线及单丝表面应光洁,不得有疤痕及裂缝、漏镀及划伤等缺陷。
5.2 绞线的通条直径和捻距应均匀,切断后应不松散。
5.3绞线内单丝应紧密绞合,不得有交错、断裂和弯折。
六、单丝检验及绞线技术指标6.1 单丝检测应在绞制前进行。
6.2 单丝直径测定精度为0.01mm千分尺。
6.3单丝弯折试验按GB/T4909.5进行弯折次/180 °≥6次。
6.4单丝缠绕试验按GB/T2976进行在相当于自身和芯棒上缠绕6圈不开裂,不起皮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软铜绞线是输配电用电气安装（如变压器、电炉）及电子电器设备、可控硅元件的软衔接线。
软铜绞线适用于电气配备、电子电器或元件接线或这些场所用软构造绝缘电线电缆的导体线芯。
铜线软衔接运用高、低压电器，真空电器，矿用防爆开关及汽车，机车及相关产品作软衔接用。
采用祼铜线或镀锡铜线编织，用冷压办法制成，可依据用户请求镀锡、银。
铜绞线导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等。
软铜绞线采用优质的黄铜和紫铜为原料，经合理的消费工艺精制而成，产品尺寸可依据客户需求精拉切断加工，公差准确度可到达±0.03，内表面面光亮度好，可依据客户需求镀锡或加塑。
铜绞线是输配电用电气安装（如变压器，电炉
电柜）以及电子电器设备，可控硅元件的软衔接，也可做电工作业接地线之用。
采用优质圆线或镀锡软铜线制成，加工过程中经韧炼处置，使废品柔软，表面划一，美观。
镀锡软铜绞线的直流电阻率（20℃）不大于0.01930.0182Ω。
MM/2/M。
软铜绞线原料采用优质高纯度无氧铜杆，含铜量99.95%以上，电阻率小，电流分布均匀，产品耐折弯性好，不断股。
锡层采用含锡量99.99%的云锡，品质更有保障。
软铜绞线主要用于输配电用电气装置，电气设备软连接、电气化铁路接触网、工业电炉用水冷电缆软铜导体，如变压器、电炉及电子电器设备、可控硅元件的软连接线，也可以用作电工作业接地线。
软铜绞线在加工过程中经过退火处理，柔软、耐折弯性好，不断股，不缺股，产品符合国标、国际电工委员会IEC标准，质量可靠，使用安全。
接地裸铜绞线产品原料纯度高，导电性能佳接地纯铜绞线采用铁木盘或者全木盘包装
铁木盘或者全木盘缠绕包装，运输过程不变形，外加木板全封闭保护，更好地保护接地裸铜绞线。
