人工接地体最小尺寸表
什么是人工接地体和基础接地体,如何安装垂直和水平接地体？
什么是人工接地体和基础接地体，如何安装垂直和水平接地体？1、什么是人工接地体？人工接地体指利用人工方法将专门的金属物体埋设于土壤中，以满足接地的要求的接地体。
人工接地体绝大部分采用钢管、角钢、扁钢、圆钢制作。
人工接地体的最小规格见表。
2、如何安装垂直接地体？垂直接地体可采用直径为40～50mm的钢管或用40mm×40mm×4mm的角钢，下端加工成尖状以利于砸入地下。
垂直接地体的长度为2～3m，但不能短于2m。
垂直接地体一般由两根以上的钢管或角钢组成，或以成排布置，或以环形布置，相邻钢管或角钢之间的距离以不超过3～5m为宜。
垂直接地体的几种典型布置如图所示。
垂直接地体的安装应在沟挖好后，尽快敷设接地体，以防止塌方。
敷设接地体通常采用打桩法将接地体打入地下，如图所示。
接地体应与地面垂直，不得歪斜，有效深度不得小于2m；多级接地或接地网的各接地体之间，应保持在2.5m以上的直线距离。
用手锤敲打角钢时，应敲打角钢端面角脊处，锤击力会顺着脊线直传到其下部尖端，容易打入、打直，若是钢管，则锤击力应集中在尖端的切点位置。
若接地体与接地线在地面下连接，则应先将接地体与接地线用电焊焊接后埋土夯实。
3、如何安装水平接地体？水平接地体多采用40mm×4mm的扁钢或直径为16mm的圆钢制作，多采用放射形布置，也可以成排布置成带形或环形。
水平接地体的几种典型布置如图所示。
水平接地体的安装多用于环绕建筑四周的联合接地，常用40mm ×4mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
当接地体沟挖好后，应垂直敷设在地沟内（不应平放），垂直放置时，散流电阻较小，顶部埋设深度距地面不应小于0.6m，水平接地体安装如图所示。
水平接地体多根平行敷设时，水平间距不应小于5m。
沿建筑外面四周敷设成闭合环状的水平接地体，可埋设在建筑物散水及灰土基础以外的基础槽边。
将水平接地体直接敷设在基础底坑与土壤接触是不合适的。
地面供电接地极规格
地面供电接地极规格《GB50057-2010建筑物防雷设计规范》5.4 接地装置5.4.1接地体的材料、结构和最小截面应符合表 5.4.1的规定。
利用建筑构件内钢筋作接地装置应符合本规范第 4.3.5条和第4.4.5条的规定。
表 5.4.1接地体的材料、结构和最小尺寸2热镀锌之前螺纹应先加工好；3不同截面的型钢，其截面不小于290 mm2,最小厚度3 mm，可采用 50mm×50mm×3mm角钢。
4当完全埋在混凝土中时才可采用裸钢。
5外表面镀铜的钢，铜应与钢结合良好。
6不锈钢中，铬的含量等于或大于 16%，镍的含量等于或大于 5%，钼的含量等于或大于2%，碳的含量等于或小于 0.08%。
7截面积允许误差为 -3%。
5.4.2在符合本规范表 5.1.1规定的条件下，埋于土壤中的人工垂直接地体宜采用热镀锌角钢、钢管或圆钢；埋于土壤中的人工水平接地体宜采用热镀锌扁钢或圆钢。
接地线应与水平接地体的截面相同。
5.4.3人工钢质垂直接地体的长度宜为 2.5 m。
其间距以及人工水平接地体的间距均宜为 5 m，当受地方限制时可适当减小。
5.4.4人工接地体在土壤中的埋设深度不应小于 0.5 m，并宜敷设在当地冻土层以下，其距墙或基础不宜小于 1 m。
接地体宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。
5.4.5在敷设于土壤中的接地体连接到混凝土基础内起基础接地体作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
5.4.6在高土壤电阻率的场地，降低防直击雷冲击接地电阻宜采用下列方法：1采用多支线外引接地装置，外引长度不应大于有效长度，有效长度应符合本规范附录 C的规定。
2 接地体埋于较深的低电阻率土壤中。
3 换土。
4 采用降阻剂。
5.4.7 防直击雷的专设引下线距出入口或人行道边沿不宜小于 3 m。
5.4.8 接地装置埋在土壤中的部分，其连接宜采用放热焊接；当采用通常的焊接方法时，应在焊接处做防腐处理。
人工接地体最小尺寸表
人工接地体最小尺寸表人工接地体最小尺寸表接地体（极）的类别最小尺寸（mm）圆钢接地体（直径）16角钢接地体40×40×4管壁厚度 2.5钢管接地体内径尺寸13②垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。
接地极布置见下图所示，具体依据设计而定角钢接地极安装方法：③接地体(线)的连接应采用焊接。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
b.接地体的加工：根据设计要求的数量、材料规格进行加工，接地极采用镀锌钢管或50×5镀锌角钢，镀锌角钢长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形，遇土质很硬时，可将尖端加工成锥形。
c.挖沟:根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8～1m、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。
e.安装接地体(极):沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟的中心线上，打入地中，一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢打劈，可加一护管帽套入接地体管端，角钢接地体可采用短角钢(约lOcm)焊在接地角钢一端即可。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
f.接地体间的扁钢敷设扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊焊接。
扁钢应侧放而不可平放，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约lOOmm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。
g.核验接地体（线）接地体连接完毕后，应及时请质检部门进行隐蔽核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填，分层夯实。
人工接地体(极)安装要求
人工接地体（极）安装要求
1. 人工接地体（极）所有钢材的最小尺寸不得小于下表中所列数值
2. 接地体（极）的埋设
1）接地体（极）的埋设深度不应小于0.6m，但必须在大地冻土层以下。
2）垂直接地体（极）的长度不应小于2.5m。
3）垂直接地体（极）的间距一般不小于5m。
4）埋入后的接地体（极）周围要用新土夯实。
5）接地体与建筑物的距离一般应小于 1.5m；接地体与独立避雷针的接地体之间的地下距离应不小于3m；接地体装置上面部分与独立避雷针的接地线之间的空间距离应不小于3-5m。
3. 接地体的连接
1）采用搭接焊时，其焊接长度如下：
a. 镀锌扁钢不小于其宽度的2倍，且至少三个棱边焊接；
b. 镀锌圆钢焊接长度为其直径的6倍，并应两面焊接；
c. 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍；
d. 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触
部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
人工接地体
五、人工接地体制作安装人工接地体分垂直和水平安装两种。
接地极制作安装，应配合土建工程施工，在基础土方开挖的同时，应挖好接地极沟并将接地极埋设好。
（一）垂直接地体制作垂直接地体，截取长度不小于2.5m的L50×50的角钢、DN50钢管或ø20圆钢，圆钢或钢管端部锯成斜口或锻造成锥形，角钢的一端应加工成尖头形状，尖点应保持在角钢的角脊线上并使两斜边对称制成接地体，如下图所示。
垂直接地体制作图接地体制作好后，在接地极沟内，放在沟的中心线上垂直打入地下，顶部距地面不小于0.6m，间距不小于两根接地体长度之和，如下图所示，即一般不应小于5m，当受地方限制时，可适当减少一些距离，但一般不应小于接地体的长度。
垂直接地体做法（a）钢管接地体；（b）角钢接地体1—接地体；2—接地线采用大锤打入接地体时，应一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢顶端打劈，应按下图，制成保护帽套在接地体的顶部。
使用大锤敲打接地体时，要把握平稳，不可摇摆，锤击接地体保护帽正中，不得打偏，接地体与地面保持垂直，防止接地体与土壤间产生缝隙，增加接触电阻影响散流效果。
敷设在腐蚀性较强的场所或土壤电阻率大于100Ω·m的潮湿土壤中接地装置，应适当加大截面或热镀锌。
接地体顶端保护帽（a）钢管接地体用；（b）角钢接地体用ø—钢管内径；B—钢管管壁厚度（二）水平接地体水平接地体多用于环绕建筑四周的联合接地，常用-40mm×40mm镀锌扁钢，最小截面不应小于100mm2，厚度不应小于4mm。
当接地体沟挖好后，应垂直敷设在地沟内（不应平放），垂直放置时，散流电阻较小。
顶部埋设深度距地面不小于0.6m，如下图所示。
水平接地体多根平行敷设时水平间距不小于5m。
水平接地体安装1—接地体；2—接地线沿建筑物外面四周敷设成闭合环状的水平接地体，可埋设在建筑物散水及灰土基础以外的基础槽边。
接地线技术要求

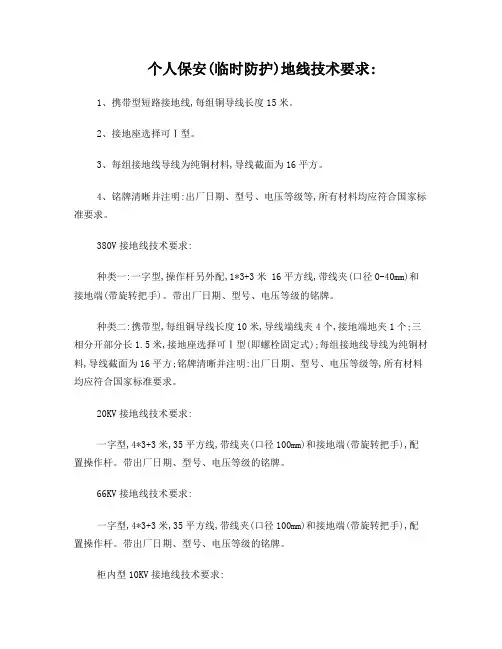

个人保安(临时防护)地线技术要求:1、携带型短路接地线,每组铜导线长度15米。
2、接地座选择可Ⅰ型。
3、每组接地线导线为纯铜材料,导线截面为16平方。
4、铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
380V接地线技术要求:种类一:一字型,操作杆另外配,1*3+3米 16平方线,带线夹(口径0-40mm)和接地端(带旋转把手)。
带出厂日期、型号、电压等级的铭牌。
种类二:携带型,每组铜导线长度10米,导线端线夹4个,接地端地夹1个;三相分开部分长1.5米,接地座选择可Ⅰ型(即螺栓固定式);每组接地线导线为纯铜材料,导线截面为16平方;铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
20KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
66KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
柜内型10KV接地线技术要求:3+1.5*3米,电容器放电地线单相3米,均带接地操作棒。
母排型10KV接地线技术要求:带接地头,3+3*3米,每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
用于开关柜, 3*3+3米,带接线夹和接地头(线夹口径12cm)。
架空线专用10KV接地线技术要求:每组铜导线长度15米,接地座选择Ⅰ型;每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
环网柜专用10KV接地线技术要求:单管活头平口直插式2*3+4米,带线夹(口径100mm)和接地端(带旋转把手),每组地线配置一根操作杆;每组接地线导线为纯铜材料,导线截面为35平方。
接地规范
接地规范接地制式的规范性电源系统接地制式不同，安装规范要求不同。
同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方式。
PE线有最小截面的要求，如表2-28-1。
表2-28-1 PE线最小截面规格相线芯线截面s（mm2）PE线最小截面（mm2）s≤16s16<s≤3516s>35s/2PE线采用单芯绝缘导线时，按机械强度要求，其截面当有机械性的保护时为2.5mm2，无机械性的保护为4mm2。
PE或PEN干线为铜材时不应小于10mm2，为铝材时，不应小于16mm2，多芯电缆时，不应小于4mm2。
TN系统的装置或设备外露可导电部分严禁用作PEN线。
PEN线严禁接入开关设备，不得断股或断线。
TN系统整体结构主要是由工作接地，主干保护线（主干PE或PEN线），设备保护线（PE线），故障速断保护装置，重复接地或等电位联结所组成。
它必须保证系统整体性、连续性、可靠性。
TN系统按照中性线（N）与保护（PE）组合情况的不同，可分为TN-S系统、TN-C系统、TN-C-S系统三种接地形式。
在TN系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用PE线（或共用中性线即PEN 线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。
采用TNG-C-S系统时，PE与N从某点（一般为进户处）分开后，就不能再合并，且N线绝缘水平应与相线相同。
对新改扩工程，应推行TN-S系统并辅以总等电位联结以及在局部范围内作辅助等电位联结。
需要接地的直流系统的接地装置，应符合有关规定。
3.2 接地装置电阻的检测各种接地装置应在干燥季节检测其接地电阻。
一般来讲，低压电力网中的电源系统工作接地电阻不超过4Ω；低压线路每处重复接地电阻汪超过10Ω；电力设备接地电阻不超过4Ω；其他应遵从安全设计或有关规定。
人工接地体标准做法
人工接地体标准做法嘿，我跟你说啊，这人工接地体啊，我可是折腾好久才有点心得的呢。
最开始干这个的时候，那真是一团糟。
就说选材料吧，人工接地体常用的那就是镀锌钢管或者角钢这一类的。
我一开始就选错了角铁的规格，有点小了，当时也不太懂，就觉得差不多就行。
结果可想而知，接地效果很差。
所以啊，大家一定要按照标准选好合适的材料，像钢管一般不能小于32毫米，角钢呢，得是40毫米乘40毫米乘4毫米这种规格才靠谱。
接着就是打入地下的深度问题了。
我当时没经验啊，就想当然地随便打了打，以为差不多就行了。
其实啊，这深度不能太浅，要是太浅了，接地电阻就会很大，就不能很好地把电导入大地。
一般来说这个深度得达到米才比较保险。
我给你打个比方啊，就像种树一样，你不能就把树种在表面那浅浅一层土上吧，那根扎不住，树也长不好。
这接地体也是，必须得深深地打到地下，人家也是要站稳脚跟，才能起到把电安全送到大地的作用。
还有那接地体之间的距离也是很有讲究的。
我开始没注意这个问题，靠得太近了，这就导致相互之间会有影响，不利于电流的分散啥的。
标准做法是接地体之间距离得5米左右，可不能小瞧这个距离，就像人和人之间也得有个安全距离一样的道理。
在做接地体连接的时候，连接得不好那也白搭。
我试过有一次连接的地方没处理好，有点松动，结果测试的时候就老是有问题。
连接的时候得用电弧焊或者气焊把它们稳稳当当地焊接在一起，还要保证连接点牢固、没有虚焊。
就像咱们缝衣服，你要是线没缝牢，那衣服不就容易开线嘛，这接地体连接不好，满盘皆输啊。
我后来又重新做的时候呢，就特别小心了。
每一步都按照之前失败的经验来纠正。
在安装之前，先把地方选好，要选那种土壤导电比较好的地方。
要是土壤太干燥或者有很多石头，那还得采取措施改善土壤条件呢，像湿润土壤或者加降阻剂之类的。
不过这个降阻剂我用得不太熟练，每次加的量我都不太确定，但是我知道适量的降阻剂是能增强接地效果的。
做人工接地体真不是一件简单的事儿啊，要考虑的事儿可多了，反正就是要小心再小心，按照标准来做，要不然偷懒或者走捷径，到最后把自己坑了，还得重新做。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工接地体最小尺寸表
人工接地体最小尺寸表
接地体（极）的类别最小尺寸（mm）
圆钢接地体（直径）16
角钢接地体40×40×4
管壁厚度 2.5
钢管接地体
内径尺寸13
②垂直接地体长度不应小于2.5m，其相互之间间距一般不应小
于5m。
接地极布置见下图所示，具体依据设计而定
角钢接地极安装方法：
③接地体(线)的连接应采用焊接。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
b.接地体的加工：
根据设计要求的数量、材料规格进行加工，接地极采用镀锌钢管或50×5镀锌角钢，镀锌角钢长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形，遇土质很硬时，可将尖端加工成锥形。
c.挖沟:
根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8～1m、宽为
0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。
e.安装接地体(极):
沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟的中心线上，打入地中，一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接地钢管或角钢打劈，可加一护管帽套入接地体管端，角钢接地体可采用短角钢(约lOcm)焊在接地角钢一端即可。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
f.接地体间的扁钢敷设
扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊焊接。
扁钢应侧放而不可平放，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约lOOmm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。
g.核验接地体（线）
接地体连接完毕后，应及时请质检部门进行隐蔽核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填，分层夯实。
最后，将接地电阻测试数值填写在测试记录表上。
（1）接地干线安装
a.接地干线穿墙时，应加套管保护；跨越伸缩缝时，应做煨弯补偿。
接地干线应设有为测量接地电阻而预备的断接卡子或测试点；一般采用暗盒装入，同时加装盒盖并做接地标记。
b.变配电室明敷接地干线当沿墙壁水平敷设时，距地面250～300mm，距墙面应l0～15mm，应刷黄色和绿色相间的条纹，每段15～100mm，油漆要均匀，无遗漏。
应有不少于2处与接地装置引出线连接。
c.接地干线敷设应平直，水平度及垂直度允许偏差不大于2／1000，但全长不得超过10mm。
转角处接地干线弯曲半径不得小于扁钢厚度的二倍。
d.明敷接地干线支持件应均匀，水平间距0.5～1.5m,垂直间距1.5～3m，转弯部分0.3～0.5m。
（2）防雷引下线敷设
a.防雷引下线明敷设应符合下列规定：引下线的垂直允许偏差为2／1000。
引下线必须调直后方可进行敷设，弯曲处弯曲角度应大于90º，并不得弯成死角。
引下线除设计有特殊要求者外，镀锌扁钢截面不得小于12×4mm²，镀锌圆钢直径不得小于8mm。
b.引下线如为扁钢，可放在平板上用手锤调直；如为圆钢可将圆钢放开。
一端固定在牢固地锚的机具上，另一端固定在绞磨(或倒链)的夹具上进行冷拉直。
c.将引下线用大绳提升到最高点，然后由上而下逐点固定，直至安装断接卡子处。
如需接头或安装断接卡子，则应进行焊接。
焊接后，清除药皮，局部调直，刷防锈漆及铅油(或银粉)。
d.将接地线地面以上2米段，套上保护管并卡固。
用镀锌螺栓将断接卡子与接地体牢固连接。
（3）避雷网安装
a.避雷网安装应符合以下规定：避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3／1000。
但全长不得超过lOmm。
b.避雷线弯曲处弯曲角度应大于90º，并不得弯成死角，弯曲半径不得小于圆钢直径的10倍。
遇有变形缝处应作煨弯补偿。
