后浇带回顶方案
后浇带回顶施工方案
后浇带回顶施工方案在进行后浇带回顶施工时，需要根据具体的工程情况和设计要求，制定合理的方案。
下面将从工艺流程、材料选择、设备使用和施工控制等方面进行详细介绍，并附上施工注意事项。
一、工艺流程：1.施工前准备：对浇筑模板进行检查，确保模板的平整和稳固；检查钢筋的布置和连接是否符合设计要求，对存在缺陷的部分进行修补；清理施工现场，确保施工区域整洁。
2.浇筑混凝土：按照设计要求，选择合适的混凝土配合比，采用均匀搅拌的方法进行浇筑。
浇筑过程中，要注意混凝土的均匀性和密实性，确保混凝土能充分填满模板。
3.围护保温：在混凝土初凝后，对浇筑部分进行围护保温。
常用的保温材料有保温棉、保温板等，可以根据实际情况选择合适的保温材料。
保温材料的固定可以使用钢丝和木方等。
4.后浇带回顶：待混凝土养护到设计要求的强度后，进行后浇带回顶施工。
后浇带回顶是指在顶板浇筑完成后，再对墙体进行回填和顶部修整的工作。
首先将浇筑部分的围护保温材料拆除，然后进行灌浆、夯实回填等工作，最后进行修整。
二、材料选择：1.混凝土：根据工程设计要求和施工现场的具体情况，选择适合的混凝土配合比，确保混凝土的强度和稳定性。
2.模板材料：选用高质量的模板材料，如钢模板、木模板等。
模板要具备足够的刚度和承载力，能够满足混凝土浇筑的要求。
3.钢筋：选用符合设计要求的钢筋，要注意钢筋的布置和连接是否牢固可靠。
4.围护保温材料：选择合适的保温材料，如保温棉、保温板等。
保温材料要有良好的保温性能和耐久性，能够有效提高后浇带的保温效果。
三、设备使用：1.吊篮：在施工过程中，使用吊篮对人员和材料进行运输，确保施工安全和顺利。
2.振动器：使用振动器对混凝土进行振捣，以提高混凝土的密实性和均匀性。
3.混凝土泵：根据施工现场的具体情况，选择合适的混凝土泵进行浇筑作业，提高施工效率。
四、施工控制：1.控制混凝土的浇筑速度和厚度，确保浇筑部分的密实性和均匀性。
2.对混凝土的初凝时间进行控制，待混凝土初凝后，进行围护保温，提高混凝土的强度发展和保温效果。
后浇带回顶施工方案
后浇带回顶施工方案1. 引言后浇带是指在混凝土结构的施工中，主体结构构建完成后，再进行的一道浇筑工序。
后浇带一般位于结构的顶部，用于加固主体结构，提高整体的强度和稳定性。
本文将介绍后浇带回顶施工方案的流程和注意事项。
2. 施工方案2.1 后浇带回顶流程后浇带回顶施工一般可分为以下几个步骤：1.准备工作：清理施工区域，确保基础地面平整、无杂物，并安排好施工所需的材料和设备。
2.设计方案确认：根据实际情况和设计要求，确定后浇带的尺寸、位置和数量，并制定相应的施工方案。
3.模板安装：根据设计要求，安装后浇带的模板，确保模板牢固、稳定，并要注意防止漏浆。
4.钢筋布置：按照设计要求，在模板内部进行钢筋的布置和固定。
5.砼浇筑：根据设计要求，将预制好的混凝土砼倒入模板内，用振捣器振捣，以确保混凝土的密实性。
6.养护：在混凝土硬化前，进行适当的养护工作，如覆盖保湿膜、喷水养护等，以确保后浇带的质量和强度。
2.2 注意事项在进行后浇带回顶施工时，需要注意以下几点：1.施工质量控制：严格按照设计要求进行施工，确保后浇带的尺寸、位置和强度符合相关标准。
2.材料选择：选用符合国家标准要求的混凝土材料，并确保施工过程中的水泥、骨料等材料质量良好。
3.施工环境控制：在施工过程中，要注意环境温度和湿度的控制，特别是在养护期间，要避免阳光直射和大风天气对混凝土的影响。
4.施工安全防护：在施工中要做好安全防护工作，包括佩戴安全帽、安全鞋等，并注意施工现场的安全规范。
3. 结论后浇带回顶施工是混凝土结构施工中重要的一环，通过合理的施工方案和严格的质量控制，可以确保后浇带的稳定性和强度，提高整体结构的安全性和耐久性。
施工过程中要注意施工质量、材料选择、施工环境控制和施工安全防护等因素，以确保施工的顺利进行和后浇带的质量。
只有这样，才能保证整体工程的质量和效益。
注意：以上为示例文档，实际内容可根据需要进行调整。
后浇带回顶方案

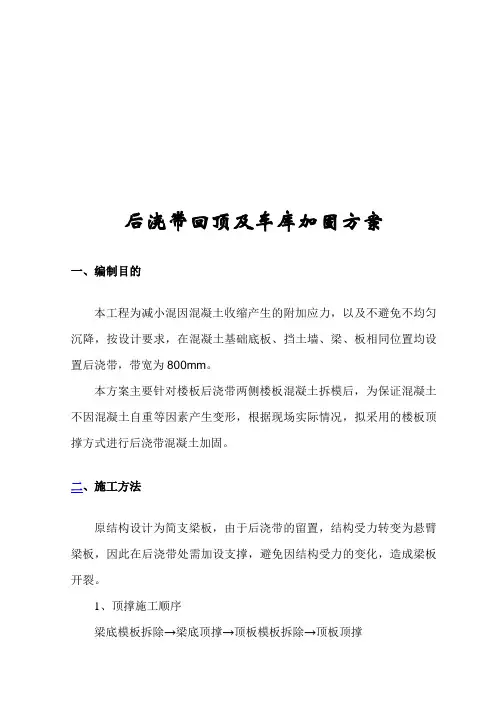

后浇带回顶及车库加固方案一、编制目的本工程为减小混因混凝土收缩产生的附加应力，以及不避免不均匀沉降，按设计要求，在混凝土基础底板、挡土墙、梁、板相同位置均设置后浇带，带宽为800mm。
本方案主要针对楼板后浇带两侧楼板混凝土拆模后，为保证混凝土不因混凝土自重等因素产生变形，根据现场实际情况，拟采用的楼板顶撑方式进行后浇带混凝土加固。
二、施工方法原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。
1、顶撑施工顺序梁底模板拆除→梁底顶撑→顶板模板拆除→顶板顶撑2、顶撑施工为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。
拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶；在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。
后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。
后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑，材料选用50×100mm木枋通设在梁板底，支架系统采用Ф48×3.0钢管搭设双排支撑架体，架体钢管顶端放置U型可调顶托，木方架设在U型可调顶托上，调节U型顶托，将木枋与梁底、板底顶撑牢固，U型可调顶托使用长度≤200mm。
双排支撑架体纵向间距1500，横向间距1200，根据层高设二道水平杆，最大步距1670，下部200高处设一道扫地杆。
后浇带两侧双排架每隔四个纵距设连接杆一道。
搭设双排钢管架顶撑时，分别在后浇带两侧预留400mm支模空间；梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管相同。
具体布置如下图：顶撑平面图顶撑剖面图。
工业厂房后浇带回顶施工方案
工业厂房后浇带回顶施工方案工业厂房的后浇带回顶施工方案是指在建筑物结构完工后，对梁、柱、墙等主体结构的上、下部分进行衔接处理的一种施工工艺。
后浇带回顶施工的目的是提高整体结构的稳定性和承载能力，保证建筑物的安全可靠。
下面是一个关于工业厂房后浇带回顶施工方案的模板，供参考：一、施工现场准备1.质量控制：保证使用的材料符合相关标准，并进行质量检验和试验。
2.进场交底：对施工队伍进行安全生产、质量控制和施工流程的交底，确保施工人员明确工作职责和要求。
3.施工环境：清理施工场地，确保施工现场整洁有序，消除可能影响施工的障碍物和垃圾。
4.安全措施：设置安全标志，配备必要的安全防护设施，并确保施工场所符合相关安全规定。
二、前期准备工作1.材料准备：准备好后浇带施工所需的混凝土、钢筋、脚手架等材料和设备。
2.施工方案：编制详细的后浇带回顶施工方案，包括浇筑顺序、施工工艺、材料配比等。
3.人员组织：确定施工队伍和人员配置，明确各自的职责和工作时间安排。
4.设备检查：检查施工所需的各种设备和工具的运行状况，确保正常使用。
三、回顶混凝土浇筑工程1.防水层施工：先在墙体和楼板接触处涂刷防水材料，确保后浇带与墙体、楼板之间的界面密封可靠。
2.混凝土浇筑：按照预定的浇筑顺序和厚度，对回顶段的梁、柱、墙等进行浇筑。
3.振捣作业：使用振捣器对混凝土进行振捣，确保混凝土的均匀密实和去除气泡。
4.控制浇筑质量：根据混凝土的坍落度和流动性要求，控制浇筑速度和时间，以确保混凝土浇筑质量。
四、回顶水养护工程1.温度控制：在混凝土浇筑后，使用保温材料对回顶段进行保温，以控制混凝土的温度和避免裂缝的产生。
2.水养护：在混凝土表面覆盖湿润的抗渗膜，保持表面湿润状态，控制混凝土的收缩和龟裂。
五、验收与收尾工作1.验收标准：按照相关标准和要求对后浇带回顶工程进行验收，确保质量达到规定的要求。
2.清理整理：清理施工现场杂物和垃圾，恢复原有环境的整洁。
后浇带回顶施工方案
后浇带回顶施工方案后浇带回顶施工是混凝土结构中常见的施工工艺之一，它主要应用于梁、柱等构件的浇筑过程中。
后浇带回顶施工方案的设计与执行对于保证工程质量、提高施工效率至关重要。
本文将就后浇带回顶施工方案的设计要点、实施步骤和质量控制等方面进行探讨。
一、后浇带回顶施工方案设计要点1.施工工艺设计：–确定后浇带回顶的具体尺寸和位置。
–制定后浇带回顶的施工工艺流程，包括模板安装、钢筋绑扎、混凝土浇筑等。
–确定施工过程中可能遇到的问题，并提前做好解决方案。
2.安全措施：–根据实际情况设置安全警示标志，确保施工现场安全。
–对施工人员进行安全培训，保证操作规范。
二、后浇带回顶施工实施步骤1.准备工作：–准备好需要使用的施工设备和材料。
–按照设计要求设置模板和支撑结构。
2.钢筋绑扎：–按照设计图纸要求进行钢筋的剪断、弯曲和绑扎。
3.混凝土浇筑：–在钢筋绑扎完成后，进行混凝土的浇筑工作。
–控制混凝土的浇筑速度和均匀性，防止出现空鼓、漏浆等质量问题。
4.回顶施工：–待混凝土初凝后，进行回顶作业。
–确保回顶处混凝土浇筑充分，避免出现空隙。
三、后浇带回顶施工质量控制1.质量检查：–对模板的安装情况、钢筋的绑扎质量、混凝土的浇筑均匀性等进行全面检查。
–如发现问题及时进行整改。
2.强度检测：–对后浇带回顶部位的混凝土进行强度检测。
–确保混凝土的抗压强度符合设计要求。
以上是关于后浇带回顶施工方案的设计、实施步骤和质量控制的相关内容，通过严谨的设计和严格的执行，可以保证后浇带回顶施工的质量和效率，提高工程的可靠性和安全性。
后浇带支撑回顶方案
后浇带支撑回顶方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、工程概况：工程名称：温州市瑶溪北单元11-B-05地块城中村改造工程建设单位：温州高新技术产业开发区建设投资有限公司设计单位：中国城市建设研究院有限公司勘察单位：温州天然工程勘察有限公司监理单位：浙江大成工程项目管理有限公司施工单位：浙江省建工集团有限责任公司根据中国城市建设研究院有限公司的设计图纸，本工程1#~13#楼建筑层数为地上26层，地下1层，地下室共设有混凝土后浇带71条，地下室主楼部分与副楼部分设计图纸的梁板混凝土强度等级分别为C35P6、地下室人防部分建筑层高为，非人防区为高，具体详见设计图纸。
二、后浇带设计施工说明：1、本工程后浇带从地下室底板、顶板、内外墙水平及垂直贯通留设，缝宽800mm，钢筋在此处贯通不断，并在部分位置增设附加加强筋。
2、后浇带板厚、墙厚、梁高范围，施工根据设计图纸设置施工缝以及止水钢板，使新老混凝土咬合并达到防水作用。
3、后浇带施工时在刷纯水泥砂浆两遍后，采用微膨胀混凝土，强度等级较原构件提高一级浇灌，并应加强养护，地下结构养护时间不应少于21天，上部结构不应少于14天。
4、后浇带用作消除部分混凝土收缩应力，应在此构件施工完成浇筑2个月后浇筑混凝土，如后浇带兼作消除两部分（例如主楼和裙房之间的部分或多栋主楼之间的部分）差异沉降时，须待各部分主体结构封顶后才能浇灌后浇带混凝土。
5、后浇带浇灌前及浇灌后混凝土未达到设计强度100％时，其两侧构件此跨范围模板及支撑不得拆除，确保施工安全，后浇带两侧结构模支撑措施应按单体工程的施工方案确定。
6、施工应采取措施保护后浇带浇灌混凝土前此范围的清洁，并有清扫措施。
7、后浇带两侧采用钢筋支架将铅丝网或单层钢板网隔断固定。
三、后浇带的支撑回顶：1、支撑回顶说明：针对本工程后浇带设置较多的特点，结构模板按施工组织设计采用满堂支撑架体，根据 GB50204－2015《混凝土结构工程施工质量验收规范》条和条相关规定，由于施工方式的不同，后浇带模板的拆除及支顶方法也各有不同，但都应能保证结构的安全和质量，后浇带跨模板支撑体系为同一体系，拆除此部分满堂支撑架体时，后浇带处支撑必须随时拆除随时回顶。
后浇带支撑回顶专项方案
三院配套综合楼工程后浇带支撑回顶专项措施一、工程概况：三院配套综合楼工程，本工程的人防地下室及车库各设有混凝土后浇带2条（沉降后浇带和伸缩后浇带，详附图一），地上结构每层设有混凝土后浇带1条（伸缩后浇带，详附图二）。
层高设置：地下人防层4.8米，地下一层5.1米，首层5.1米，二层4.2米，三-七层4.1米，八层4.55米，机房层3.25米。
混凝土等级：地下二层----四层结构C40，楼梯C30，五层---八层结构梁柱剪力墙C40，板C35，楼梯C30.基础底板、地下人防顶板、地下室外墙及外露顶板抗渗等级为P8.二、后浇带设计施工说明：1、后浇带应从基础至层顶及基础梁、地下室室底板、顶板、内外墙、各层楼盖及屋盖之梁板水平及垂直贯通留设，缝宽1000mm，钢筋在此处贯通不断。
2、后浇带板厚、墙厚、梁高范围，施工根据各自采用模板情况留出槽齿，使新老混凝土咬合，并能传递剪力。
3、后浇带施工时，采用微膨胀混凝土，强度等级较原构件提高一级浇灌，并应加强养护，地下结构养护时间不应少于28天，上部结构不应少于14天。
4、伸缩后浇带用作消除部分混凝土收缩应力，应在此构件施工完成后60天浇筑后浇带混凝土，沉降后浇带兼作消除两部分（例如主楼和裙房之间的部分或多栋主楼之间的部分）差异沉降时，须待各部分主体结构封顶后才能浇灌后浇带混凝土。
5、后浇带浇灌前及浇灌后混凝土未达到设计强度100％时，其两侧构件此跨范围模板及支撑不得拆除，确保施工安全，后浇带两侧结构模支撑措施应按单体工程的施工方案确定。
6、施工应采取措施保护后浇带浇灌混凝土前此范围的清洁，并有清扫措施。
7、后浇带两侧采用钢筋支架将铅丝网或单层钢板网隔断固定。
三、后浇带的支撑回顶：1、支撑回顶说明：针对本工程后浇带设置较多的特点，结构模板按施工组织设计采用满堂支撑架体，根据 GB50204－2002《混凝土结构工程施工质量验收规范》4.3.3 条和 7.4.6 条相关规定，由于施工方式的不同，后浇带模板的拆除及支顶方法也各有不同，但都应能保证结构的安全和质量，后浇带跨模板支撑体系为同一体系，拆除此部分满堂支撑架体时，后浇带处支撑必须随时拆除随时回顶。
后浇带支撑回顶专项方案
后浇带支撑回顶专项方案三院配套综合楼工程后浇带支撑回顶专项措施一、工程概况：三院配套综合楼工程，本工程的人防地下室及车库各设有混凝土后浇带2条（沉降后浇带和伸缩后浇带，详附图一），地上结构每层设有混凝土后浇带1条（伸缩后浇带，详附图二）。
层高设置：地下人防层4.8米，地下一层5.1米，首层5.1米，二层4.2米，三-七层4.1米，八层4.55米，机房层3.25米。
混凝土等级：地下二层----四层结构C40，楼梯C30，五层---八层结构梁柱剪力墙C40，板C35，楼梯C30.基础底板、地下人防顶板、地下室外墙及外露顶板抗渗等级为P8.二、后浇带设计施工说明：1、后浇带应从基础至层顶及基础梁、地下室室底板、顶板、内外墙、各层楼盖及屋盖之梁板水平及垂直贯通留设，缝宽1000mm，钢筋在此处贯通不断。
2、后浇带板厚、墙厚、梁高范围，施工根据各自采用模板情况留出槽齿，使新老混凝土咬合，并能传递剪力。
3、后浇带施工时，采用微膨胀混凝土，强度等级较原构件提高一级浇灌，并应加强养护，地下结构养护时间不应少于28天，上部结构不应少于14天。
4、伸缩后浇带用作消除部分混凝土收缩应力，应在此构件施工完成后60天浇筑后浇带混凝土，沉降后浇带兼作消除两部分（例如主楼和裙房之间的部分或多栋主楼之间的部分）差异沉降时，须待各部分主体结构封顶后才能浇灌后浇带混凝土。
5、后浇带浇灌前及浇灌后混凝土未达到设计强度100％时，其两侧构件此跨范围模板及支撑不得拆除，确保施工安全，后浇带两侧结构模支撑措施应按单体工程的施工方案确定。
6、施工应采取措施保护后浇带浇灌混凝土前此范围的清洁，并有清扫措施。
7、后浇带两侧采用钢筋支架将铅丝网或单层钢板网隔断固定。
三、后浇带的支撑回顶：1、支撑回顶说明：针对本工程后浇带设置较多的特点，结构模板按施工组织设计采用满堂支撑架体，根据GB50204－2002《混凝土结构工程施工质量验收规范》4.3.3 条和7.4.6 条相关规定，由于施工方式的不同，后浇带模板的拆除及支顶方法也各有不同，但都应能保证结构的安全和质量，后浇带跨模板支撑体系为同一体系，拆除此部分满堂支撑架体时，后浇带处支撑必须随时拆除随时回顶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
目录
目录 0
一、工程概况 (1)
二、编制目的 (1)
三、编制依据 (2)
四、施工方法 (2)
五、支撑架安全验算 (5)
后浇带回顶施工方案
一、工程概况
本工程为保利共青湖项目一期工程，位于市江城区体育北路西侧。
该工程由保利弘盛房地产有限公司投资兴建，宝贤华翰建筑工程设计有限公司设计，重工建设监理有限公司监理，主要工程包括有：4栋32层高层建筑、39栋3层别墅区，其中高层区为1层5.1m高地下室，别墅区分为7排联体地下室，建筑面积共约8.8万平方米，（其中：①1-4幢32层高层住宅，塔楼建筑面积约52500平方米（含附属商业）；②地下室建筑面积共约11000平方米；39栋别墅区建筑面积17018平方米；地下室约11000平方米）。
二、编制目的
本工程为减小因混凝土收缩产生的附加应力，以及避免不均匀沉降，按设计要求，在混凝土基础底板、挡土墙、梁、板位置均设置后浇带，带宽为800mm。
本方案主要针对楼板后浇带两侧楼板混凝土拆模后，为保证混凝土不因混凝土自重等因素产生变形，根据现场实际情况，拟采用的楼板顶撑方式进行后浇带混凝土加固。
三、编制依据
1.1本工程施工图纸
1.2《建筑施工安全检查标准》JGJ59-2011
1.3《建筑施工高处作业安全技术》JGJ80－2011
1.4《建筑施工手册》（第四版）
1.5 建筑施工模板安全技术规JGJ162-2008
1.6建筑施工扣件式钢管脚手架安全技术规程JGJ130-2011
四、施工方法
原结构设计为简支梁板，由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。
1、顶撑施工顺序
梁底模板拆除→梁底顶撑→顶板模板拆除→顶板顶撑
2、顶撑施工
为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一体系。
拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶；在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。
后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。
后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑，支架系统采
用Φ48×3.5双排钢管搭设，立杆纵距1.2m，排拒1.2m，根据楼层高度水平杆设置3道，最大歩距1.5m,顶层水平杆离结构天花不大于1m，下部200mm高设置水平扫地杆；搭设支撑立杆时，分别在后浇带两侧预留0.4m支模空间。
主梁处设置双排支撑，立杆纵横间距为1.2m，并设置2道水平杆，水平杆设置与板处相同。
顶端放置U型可调顶托，50×100mm木方架设在U型可调顶托上，调节U型顶托，将木枋与梁底、板底顶撑牢固，U型可调顶托使用长度≤200mm。
（注：后浇带砼未浇筑达到设计强度两侧禁止任何荷载）
具体布置如下图：
五、支撑架安全验算
（一）计算参数
1、支撑架搭设高度：高层3.38；别墅区3.4m
2、板立杆纵距1.2m ，横距1.2m ，歩距1.5m ；
3、梁按最不利位置考虑，按后浇带平面布置图最长悬臂选取3.3m ，截面按最大0.5m*0.8m 选取。
4、楼板厚度取0.22m.
5、钢筋混凝土自重：25KN/m3;活荷载：1KN/m2。
（二）结构稳定性验算
1、钢筋混凝土梁
（1）荷载计算
梁自重（按悬臂梁一半计算）：q1=0.5*0.8*3.3/2*25=16.5KN
活荷载：q2=1KN/m2*0.5*3.3*/2=0.825KN
按荷载最大值梁考虑，轴心压力N=q1+q2=17.325KN
（2）每根立杆的受压荷载=17.325/2=8.662KN
（3）立杆稳定性计算
计算公式：
[]f ≤A
N =ϕσ 设用钢管为Φ48*3.5钢管，A=489mm 2
受压荷载 N=8.662KN
长细比 i L /=λ
钢管回转半径i=15.8
λ=1500/15.8=94.94
按λ=95查表，得轴心受压杆的稳定系数φ=0.626
σ=8662/0.626*489=28.3<205N/mm2 满足要求
2、钢筋混凝土板
（1）荷载计算
板自重(按最长悬臂板一半计算）:q1=1.2*0.22*3.3/2*25=10.89KN 活荷载：q2=1KN/m2*1.2*3.3/2=1.98KN
楼板轴心压力N=q1+q2=12.87KN
(2)每根立杆的受压荷载为12.87/2=6.435KN
(3)立杆稳定性计算
计算公式：
[]f ≤A
N =ϕσ 设用钢管为Φ48*3.5钢管，A=489mm 2
受压荷载 N=6.435KN
长细比 i L /=λ
钢管回转半径i=15.8
λ=1500/15.8=94.94
按λ=95查表，得轴心受压杆的稳定系数φ=0.626
σ=6435/0.626*489=21.02<205N/mm2 满足要求。
