外墙外保温施工中存在问题
建筑外墙外保温常见质量缺陷及控制措施
建筑外墙外保温常见质量缺陷及控制措施建筑外墙外保温常见质量缺陷及控制措施外保温是建筑工程中一个重要的环节，因为外保温能够有效地提高建筑物的保温性能，降低了室内的能耗，达到节能的目的。
但是，在外墙外保温的过程中也存在一些常见的质量缺陷，这些质量缺陷如果无法得到有效的控制，就会影响到建筑物的使用寿命和安全性。
本文将会针对建筑外墙外保温的常见质量缺陷进行介绍，同时提出相应的控制措施。
一、外保温涂料质量缺陷1、掉色外保温涂料的掉色是目前外保温施工中经常遇到的问题。
这种现象的发生原因一般是因为使用的涂料不符合规定的配方，而且质量不过关，或者是在施工中使用的材料不同导致的。
为了避免这种现象的发生，就必须确保使用的涂料符合相关的规定，可以采用墙体基础处理、充分混合搅拌、环境温度控制、严格把控色差范围这些控制措施。
2、龟裂龟裂是涂料在施工后出现的萎缩现象，一般由于施工不规范或者是质量不过关的材料所导致。
针对这种现象的发生，可以通过使用合格的涂料、规范的施工和严格的质量监管等控制措施来解决。
二、外保温材料质量缺陷1、保温板损坏保温板损坏是外保温中常见的质量缺陷之一，通常是由于生产工艺不成熟或者运输过程中受损所导致的。
为了避免这种现象发生，就必须在选购材料时，要保证材料具有较高的质量及生产企业有相应的生产资质，同时在运输过程中，可以采取适当的保护及防护措施。
2、保温板连接松动在外保温施工中，保温板与墙体之间的连接松动很容易发生。
这种现象的发生一般是由于材料的温度和墙体表面的吸水性不相符合，还有就是材料施工时工艺不规范所导致。
为了解决这种现象，可以选择材料具有较高吸水性的保温板，或者采取适当的施工操作措施，如在墙体处理过程中采取充足的时间淋干，或者按照规范严格操作。
三、外保温施工工艺质量缺陷1、粘结强度差在外墙外保温施工中，粘结强度是一个非常重要的指标，因为它是保证外保温材料的优良性能的关键条件。
对于施工粘合不牢，容易脱落的现象，可以采用提高施工人员的技术水平、增加粘结剂的用量和控制材料的含水率等方式来解决。

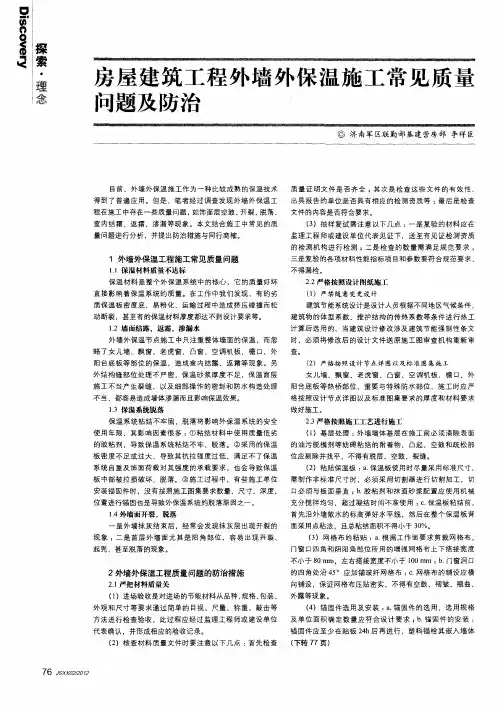

房屋建筑工程外墙外保温施工常见质量问题及防治
２外墙外 保温工程质 量问题的防治措施
２１ ．严把材料质量关 （ ）进场验 收是对进场的节能材料从品种 １ 规格 、 包装 、
外 观和尺 寸等要求通 过简单 的目视 、尺量 、称重 、敲 击等
代表确认 ，并形成相应的验收记录。
方法进行检查 验收 ，此过程 应经过监理 工程师或 建设 单位 及单位 面积确 定数 量应符合 设计要 求 ＿ ． 固件 的安 装 ： ｂ锚 锚 固件 应至少在贴 板 ２ ｈ后再进行 ，塑料锚栓 其嵌入墙体 ４ （ 下转 ７ ７页） （ ）核查 材料质量 文件时要注意 以下几点 ： 先检查 ２ 首
７ ＳＸ ２ ０２ ６ ＪＸ ０／ １ ２
新时期军队工程建设质量监督管理
◎ 沈 阳 军 区工 程 环 境 质 量 监 督 站 丛林
近年来 ， 军队工程建设呈现出投资规模大 技术难点多、 队工程 建设对工程 质量监督 管理提出 了新的要 求。本 人结 合 多年 来的监督管理 实践经验 ，浅 谈新时期军 队工程建设
时，必 须将修改后 的设计文件送 原施工 圈审查 机构重新 审
查。
（ ）严 格 按 照 设 计 节 点 详 图 以 及标 准 图集 施 工 ２
外 结构缝部位 处理不 严密 。保温砂 浆厚 度不足 ，保温 面层 施 工不 当产 生裂缝 ，以及 细部操作 的密封和防水 构造处理 不 当，都容 易造成墙体渗漏而且影响保温效果。 １ ． ３保温系统脱落 保 温系统粘 结不牢固 脱落将 影响外保温 系统的安全 使 用年限 ，其 影响 因素很 多 ： ①粘结材 料 中使用 质量低劣
（ ）抽样 复试需注意 以下几点 ： ３ 一是复 验的材料应 在 监理 工程师或 建设单位代表见 证下 ，送至有 见证检测 资质 的检测机 构进行检 测 ； 二是 检查的数 量需满 足规范要 求 ； 三是复验 的各项材料 性能指 标项 目和参 数要符 合规范要求 ，
外墙外保温施工质量通病防治措施
外墙外保温施工质量通病防治措施外墙外部保温是目前建筑行业中广泛应用的一种节能技术，通过在建筑外墙表面添加保温材料，能够有效地降低建筑物的散热，提高室内空间的保温性能。
然而，由于施工过程中存在一些通病，例如材料质量差、施工工艺不规范等问题，导致施工质量不达标，影响建筑物的使用寿命和效果。
因此，对于外墙外保温施工质量的控制非常重要。
下面将介绍外墙外保温施工质量通病的防治措施。
一、材料质量不良材料质量的好坏直接关系到外墙外保温施工质量的好坏。
如果选用质量不达标的保温材料，不仅影响保温效果，还会导致施工质量不达标。
因此，在选择保温材料时要严格把关，按照国家标准进行选材。
同时，施工单位应定期对外购材料进行抽检，确保材料质量符合要求。
二、施工工艺不规范施工工艺不规范是导致外墙外保温施工质量低下的重要原因之一、在进行外墙外保温施工时，施工单位应按照相关施工规范进行操作，确保施工工艺的规范性和合理性。
例如，外墙保温施工中要注意保温板的贴合度、压痕度等要求，保证保温材料的固定性和平整度。
此外，还要注意保温层的施工顺序，确保每一道工序的完成度和耐久性。
三、施工现场管理不到位施工现场管理不到位是导致外墙外保温施工质量问题的重要因素。
在进行外墙外保温施工时，施工单位应加强对施工现场的管理，包括施工人员的培训和管理、施工材料的储存和使用等方面。
同时，还应定期进行现场巡查和检测，及时发现和处理施工中存在的问题，确保施工质量符合要求。
四、施工组织不合理施工组织不合理也是导致外墙外保温施工质量问题的重要原因之一、在进行外墙外保温施工时，施工单位应科学合理地组织施工过程，确保各个工序之间的衔接顺畅，并与其他施工工序进行协调配合。
同时，还应制定详细的施工方案和进度计划，确保施工进度和质量的控制。
五、施工验收不严格施工验收不严格是导致外墙外保温施工质量问题的一个重要原因。
在施工完成后，施工单位应对外墙外保温施工进行严格的验收，包括工程质量验收和环境验收等方面。
外墙外保温质量通病及原因和处理方案
外墙外保温质量通病及原因和处理方案常见问题一：保温层开裂原因：1.建筑物基础不稳定或存在严重的沉降；2.保温层材料的抗拉强度不足；3.建筑物结构变形引起的应力集中。
处理方案：1.较为严重的裂缝应重新进行修补，可以采用填缝剂填充或使用粘接剂进行粘贴；2.对无法修复的裂缝，需要采取保温层拆除重做的措施；3.进行基础加固和结构修复，以保证建筑物的稳定性。
常见问题二：保温层起粉原因：1.外墙保温层材料的质量不好，存在颗粒粗糙或不均匀的情况；2.保温层材料粘结层不牢固，与基层之间存在空鼓或空隙；3.施工过程中没有进行充分的抹灰和打磨等处理。
处理方案：1.更换质量好的保温材料，确保颗粒均匀细腻；2.在施工前进行基层处理，保证基层结实平整，并与保温材料之间进行良好的粘结；3.进行充分的抹灰和打磨，确保保温层平整光滑。
常见问题三：保温层脱离原因：1.施工中没有在基层和保温层之间使用适当的粘结剂；2.保温层材料的密附性不够，不能良好地与基层粘结；3.建筑物的结构变形引起保温层的脱离。
处理方案：1.在施工过程中使用适当的粘结剂或密封胶将保温层与基层牢固地粘结在一起；2.选择密附性好的保温材料，以确保保温层与基层之间的粘结牢固；3.对于存在结构变形问题的建筑物，需要采取相应的结构加固措施。
常见问题四：保温材料吸水膨胀原因：1.保温材料的吸水率高；2.建筑物外部环境湿度较大。
处理方案：1.选择吸水率低的保温材料，减少吸水膨胀的可能性；2.在施工时，保证保温材料的安装牢固，并进行防水处理，避免外部环境湿度对保温材料的影响；3.对已经吸水膨胀的保温材料，需要进行更换或修复。
总结起来，外墙外保温质量问题的产生主要与施工工艺、材料选择以及建筑物结构等方面有关。
通过合理的施工方案、材料的选择和结构的加固等措施，可以有效地解决外墙外保温质量问题，确保建筑物的保温性能和安全性。

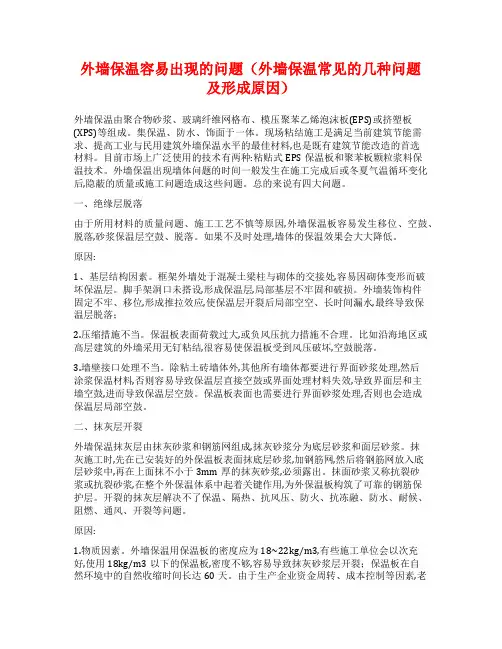

外墙保温容易出现的问题(外墙保温常见的几种问题及形成原因)
外墙保温容易出现的问题（外墙保温常见的几种问题及形成原因）外墙保温由聚合物砂浆、玻璃纤维网格布、模压聚苯乙烯泡沫板(EPS)或挤塑板(XPS)等组成。
集保温、防水、饰面于一体。
现场粘结施工是满足当前建筑节能需求、提高工业与民用建筑外墙保温水平的最佳材料,也是既有建筑节能改造的首选材料。
目前市场上广泛使用的技术有两种:粘贴式EPS保温板和聚苯板颗粒浆料保温技术。
外墙保温出现墙体问题的时间一般发生在施工完成后或冬夏气温循环变化后,隐蔽的质量或施工问题造成这些问题。
总的来说有四大问题。
一、绝缘层脱落由于所用材料的质量问题、施工工艺不慎等原因,外墙保温板容易发生移位、空鼓、脱落,砂浆保温层空鼓、脱落。
如果不及时处理,墙体的保温效果会大大降低。
原因:1、基层结构因素。
框架外墙处于混凝土梁柱与砌体的交接处,容易因砌体变形而破坏保温层。
脚手架洞口未搭设,形成保温层,局部基层不牢固和破损。
外墙装饰构件固定不牢、移位,形成推拉效应,使保温层开裂后局部空空、长时间漏水,最终导致保温层脱落；2.压缩措施不当。
保温板表面荷载过大,或负风压抗力措施不合理。
比如沿海地区或高层建筑的外墙采用无钉粘结,很容易使保温板受到风压破坏,空鼓脱落。
3.墙壁接口处理不当。
除粘土砖墙体外,其他所有墙体都要进行界面砂浆处理,然后涂浆保温材料,否则容易导致保温层直接空鼓或界面处理材料失效,导致界面层和主墙空鼓,进而导致保温层空鼓。
保温板表面也需要进行界面砂浆处理,否则也会造成保温层局部空鼓。
二、抹灰层开裂外墙保温抹灰层由抹灰砂浆和钢筋网组成,抹灰砂浆分为底层砂浆和面层砂浆。
抹灰施工时,先在已安装好的外保温板表面抹底层砂浆,加钢筋网,然后将钢筋网放入底层砂浆中,再在上面抹不小于3mm厚的抹灰砂浆,必须露出。
抹面砂浆又称抗裂砂浆或抗裂砂浆,在整个外保温体系中起着关键作用,为外保温板构筑了可靠的钢筋保护层。
开裂的抹灰层解决不了保温、隔热、抗风压、防火、抗冻融、防水、耐候、阻燃、通风、开裂等问题。
外墙保温容易出现的问题
外墙保温容易出现的问题外墙保温是一种常用的提高建筑物保温隔热性能的方法，可以有效地减少能源消耗和保护墙体材料。
然而，在外墙保温工程中，也存在着一些常见问题。
下面将介绍几种常见的外墙保温问题及其形成原因。
1.外墙保温层脱落：外墙保温层在施工完成后很容易出现脱落现象。
主要原因有施工不规范、材料粘结力不足、环境湿度过高等。
施工时如果基层墙体没有进行清理、平整、涂布专用处理剂等操作，会使保温材料与基层的粘结力不够牢固，容易导致保温层脱落。
2.外墙保温层开裂：外墙保温层在使用一段时间后，很容易出现开裂。
常见的原因有温度变化幅度大、保温材料质量差等。
温度变化幅度大会造成保温层表面温度快速升高或降低，导致保温层产生应力，从而引起开裂。
低质量的保温材料抗应力能力不够强，容易在温度变化时产生裂缝。
3.外墙保温层变形：外墙保温层很容易由于外力作用而变形。
主要原因有地基沉降、温度变化、地震等。
地基沉降会导致墙体产生不均匀的沉降，使保温层出现局部变形。
温度变化和地震等外力作用也会引起保温层的变形。
4.外墙保温层受潮：外墙保温层容易在潮湿环境下受潮，导致保温效果下降。
主要原因有基层墙体渗水、保温材料吸湿性能差等。
基层墙体存在渗水问题时，水分会逐渐渗入保温层，降低保温效果。
保温材料吸湿性能差也会导致保温层受潮。
为解决这些外墙保温问题，可以采取以下措施：1.规范施工：施工时要严格按照相关规范进行操作，确保基层墙体清理平整、涂布专用处理剂等工序的进行。
2.选用优质材料：选择具有良好粘结力和抗应力能力的保温材料，并保证其质量过关。
3.加强基础工程：在施工前要进行地基处理，保证基础的稳定性，减少沉降对保温层的影响。
4.加强防水措施：在外墙保温层施工前，要做好防水处理，确保基层墙体不渗水。
5.定期维护检查：对已施工的外墙保温层定期进行维护和检查，及时发现问题并进行修复。
总之，外墙保温工程中常见的问题主要有保温层脱落、开裂、变形和受潮等。
影响建筑物外墙外保温质量原因
影响建筑物外墙外保温质量原因引言建筑物外墙外保温是一项重要的工程，它不仅能提高建筑物的热工性能，减少能源消耗，还能保护建筑结构免受温度变化、湿度和风力等因素的影响。
然而，由于各种原因，影响着建筑物外墙外保温的质量。
本文将分析和探讨影响建筑物外墙外保温质量的主要原因，并提出相应的解决方案。
1. 施工工艺不合规范在建筑物外墙外保温的施工过程中，如果工艺不合规范，会直接导致保温材料的安装质量下降，从而影响外墙外保温效果。
一些常见的工艺问题包括：•粘结剂使用不当：粘结剂作为固定保温材料的重要材料，如果使用不当，会导致保温材料与墙面粘结不牢，进而影响外保温系统的稳定性和耐久性。
•材料处理不当：保温材料在施工前需经过预处理，如清除杂质、封闭孔洞等。
如果处理不当，可能会导致保温材料的质量下降，影响外墙外保温效果。
•固定件设置不合理：外墙外保温系统需要使用固定件将保温材料固定在墙面上。
如果固定件设置不合理，会导致保温层的承重能力不足，容易受到外力影响而产生脱落等问题。
解决方案：为了确保建筑物外墙外保温质量，应严格按照规范要求进行施工，加强对施工工艺的控制和管理，确保每一道工序都符合规范要求。
2. 保温材料质量不合格保温材料是影响建筑物外墙外保温质量的关键因素之一。
如果使用质量不合格或低档次的保温材料，会直接影响外墙外保温系统的保温性能和使用寿命。
常见的保温材料质量问题包括：•导热系数偏高：保温材料的导热系数是评价其保温性能的重要指标，如果导热系数偏高，说明保温材料的隔热性能较差，无法有效隔离室内外温差，从而导致能源浪费。
•吸水率过高：保温材料的吸水率是评价其防水性能的重要指标，如果吸水率过高，会导致保温材料在潮湿环境中容易受潮，进而影响其保温效果和使用寿命。
•防火性能差：保温材料应具备一定的防火性能，以确保建筑物外墙外保温系统在火灾事件中能起到隔热作用。
如果保温材料的防火性能差，可能导致火灾蔓延速度加快，给人身财产造成巨大损失。
外墙外保温施工质量通病防治措施
外墙外保温施工质量通病防治措施1.粘结剂不牢固：粘结剂不牢固是外墙外保温施工中常见的问题之一、原因可能是粘结剂质量不过关、基层处理不当等。
为解决这个问题，应选用质量可靠的粘结剂，并严格按照施工规范进行基层处理，确保基层的平整度和粘结性。
2.外墙保温板板材受潮：外墙保温板板材一旦受潮，就会丧失保温性能，还可能引发霉菌、腐蚀等问题。
为避免此类问题的发生，应在施工前采取相应的防潮措施，如储存时避免与水接触、施工现场保持干燥等。
3.外墙保温系统存在空鼓：空鼓是指外墙保温系统中保温板与基层之间存在空隙。
空鼓现象不仅影响外墙的保温效果，还容易导致保温板破裂。
为预防空鼓现象的发生，施工人员应严格按照施工规范进行粘贴，确保保温板与基层之间无空隙。
4.外墙保温系统存在裂缝：外墙保温系统存在裂缝是由于基层材料的老化、伸缩性能不足等原因所致。
为解决这个问题，应选用具有一定伸缩性和耐老化性能的基层材料，并加强施工中的监管，确保基层材料的质量和施工质量。
5.外墙保温系统存在渗漏：外墙保温系统存在渗漏的情况，一定程度上会影响施工效果和使用寿命。
为防止外墙保温系统渗漏，应选用防水性能好的保温材料，并加强施工工艺的控制和质量监督。
6.防火性能不符合要求：外墙外保温系统的防火性能是其重要的技术指标。
若防火性能不符合要求，可能会造成严重的安全事故。
为确保外墙外保温系统的防火性能，应选用符合国家标准的防火材料，并进行相应的防火处理，如增加阻燃剂等。
总之，为保证外墙外保温施工的质量，需要选用质量可靠的材料，严格按照施工规范进行操作，并加强施工过程中的监督和质量控制。
只有这样，才能确保外墙外保温施工的质量达到预期效果，提高建筑的保温性能和节能效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙外保温施工中存在问题外墙保温板脱落、开裂的主要原因：1）粘结面积达不到要求，粘结面积应不小于40%。
2）聚苯板表观密度达不到 20kg/m3，满足不了保温系统自重，导致聚苯板被损破坏，形成假粘。
3）基层平整度达不到要求，抹面层与饰面层偏差造成空鼓。
4）锚固件入墙体深度不足。
5）门窗洞口封边处必须做加强处理。
6）网格布铺设时，应采用两道抹灰法，即，如果直接在保温板上铺设耐碱涂塑玻纤网格布，后涂抹面胶，易造成抹面剥离现象。
7）聚苯板粘贴牢固后（至少24小时）才能进行防护层的施工。
防护层施工之前，应在洞口四角部位铺贴附加耐碱涂塑玻纤网格布，保护层不应雨天施工，终凝前不能淋雨。
8）基层结构沉降不均匀（伸缩缝）。
9）框架结构砌体变形，接缝处产生裂缝。
10）脚手架眼未堵实，局部基层不牢固。
11）保温板粘结胶浆质量和锚固件未按规范选用直接影响牢固程度，是产生脱落开裂的主要原因。
关于外墙外保温工程施工的控制要点一、原材料控制：1、外墙外保温做法中的保温材料供货时，应由供货商提供成套产品，同时提供法定检测部门出具的检测报告和出厂合格证。
厂商应对材料质量负责，并保证所用材料之间的相容性。
材料进场后，监理和施工应及时对原材料进行进场检验填写进场检验记录，并按规定进行见证取样复检，合格后方可使用。
2、下列材料需做复检：①聚苯板②挤塑聚苯板③岩棉板④聚合物抗裂砂浆⑤聚合物粘接剂⑥涂塑耐碱玻纤网格布等其他保温材料。
3、现场试验：①保温板与基层的粘结强度抗拉拔试验；②后锚固件锚固力现场拉拔试验；③贴饰面砖前需做水泥砂浆与钢丝网片握裹力试验和抗拉拔试验；④饰面砖粘结强度抗拉拔试验等。
4、外墙外保温进行建筑外饰面施工时，应优先选用涂料饰面，当选用保温层外贴面砖时要慎重，尤其是高层建筑更应慎重。
应在保温粘结材料的折压比、粘接强度、耐候稳定性、外保温抗震和抗风能力试验及各种体系保温面层允许荷载等因素满足有关标准规定的前提下施工。
二、外墙保温施工控制：1、外保温工程的施工应在基层施工质量验收合格后进行。
2、外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。
伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、联结件应安装完毕，并按外保温系统厚度留出间隙。
3、外保温工程的施工应具备施工技术标准或施工方案，施工人员应经过培训并经考核合格。
4、外保温工程施工期间以及完工后24h内，基层及环境空气温度应不低于5℃。
夏季应避免阳光曝晒。
在5级以上大风天气和雨天不得施工。
5、基层应坚实、平整、洁净。
保温层施工前，应进行基层处理。
剔除墙面的突出物，凹处补平。
当墙面平整度不能满足要求时，用1：3水泥砂浆找平，不压光，并保证无空鼓、脱层和裂缝等缺点。
6、外保温工程应做好系统在檐口、勒脚处的包边处理。
装饰缝、门窗四角和阴阳角等处应做好局部加强网施工。
基层墙体变形缝处应做好防水和保温构造处理。
★门窗洞口加强层：门窗洞口四角聚苯板应错开，不允许有通缝，并在四角沿45°方向各加一层400×200网格布进行加强，加强网在大面网格布下面。
铺贴遇有搭接时，横向100mm，纵向80mm，但加强网布间须对接，其对接边缘应紧密。
★阴角网格布搭接200mm; 阳角网格布搭接150mm.★建筑物首层采用加强型保护层并附加一层耐碱涂塑玻纤网格布或钢丝网（贴面砖时）。
★EPS钢丝网架板接缝处应附加钢丝网片，阳角及门窗洞口等处应附加钢丝角网。
附加网片应与原钢丝网架绑扎牢固。
7、聚苯板表面不得长期裸露，安装上墙后应及时做抹面层。
8、当外保温系统的饰面层采用粘贴饰面砖做法时，系统供应商应提供包括饰面砖拉伸粘结强度内容的耐候性检验报告。
9、工程施工前应做样板墙，经建设、设计和监理等单位确认后方可施工。
10、外保温工程完工后应做好成品保护。
三、防火隔离带设置1、高度大于等于60m小于100m的建筑，其保温材料的燃烧性能不应低于B2级。
当采用B2级保温材料时，每层应设置水平防火隔离带。
2、高度大于等于24m小于60m的建筑，其保温材料的燃烧性能不应低于B2级。
当采用B2级保温材料时，每两层应设置水平防火隔离带。
3、构造要求：防火隔离带按设计要求，如设计无要求时，一般采用300宽岩棉板。
四、锚固件设置：1、固定件个数：六层以下 ( 含六层 ) 建筑：每m2约 5 个；六至十层 ( 含十层 ) 建筑：每m2约 6 个；十至十八层（含十八层）建筑：每m2约 7 个；十九至二十四层（含二十四层）建筑：每m2约 9 个；二十四层以上建筑：每m2约 11 个。
注：造型复杂的建筑，可根据实际情况适当增加固定件数量。
门窗洞口适当增加固定件数量。
2、A型外贴聚苯板固定（1）、钻孔：保温板粘结牢固后，一般在24-48小时以后安装固定件（φ8膨胀螺丝或专用射钉），按设计要求的位置钻孔，钻孔深度为入基层墙体 60mm-80mm 。
（3）、固定件加密：阳角、孔洞边缘在水平、垂直方向加密。
（4）、紧固件的构件圆盘与保温板表面取平或略拧入一些。
3、D型机械固定单面钢丝网架夹芯聚苯板保温板通过网卡或预埋锚筋固定于基层墙体。
固定件双向中距500，呈梅花形布置。
（1）、用预埋φ6锚筋固定钢丝网片时，锚筋在砌墙时埋入砖缝（锚筋端头露出钢丝网片120～150mm），出基层墙面部分刷防锈漆两遍，待钢丝网架聚苯板铺设就位，即将露头的锚筋折弯压紧钢丝网片，并用φ0.7镀锌钢丝绑牢。
（2）、用网卡固定钢丝网片时，先在距钢丝网架聚苯板面按网卡的位置和尺寸挖出板洞，放下网卡后，用金属锚栓将卡紧网片的网卡紧固在基层墙体上，在用聚苯板将孔洞填实。
4、承托件高层应逐层设置，其他隔层设置。
承托件应固定在结构件上，横向间距1200cm。
金属固定件用3个φ6长度≥100mm钢筋焊在角铁上下，将保温板放在金属固定件上校正后，将φ6上下翻转，钩紧钢丝网片。
（一）EPS板薄抹灰外墙保温系统涂料饰面● EPS板保温涂料饰面的基本组成有：基层、胶粘剂层、EPS板保温层、抗裂防护层（抹面层）、弹性光面腻子层和饰面层。
（1）EPS板保温涂料饰面的施工工艺●施工条件：☆基层必须清理干净，墙面无油、浮尘等污物。
☆剔除墙面的突出物使其平整。
当墙面平整度不能满足要求时，用1：3水泥砂浆找平，不压光。
并保证无空鼓、脱层和裂缝等缺。
☆基层墙面及找平层应干燥☆施工现场环境温度和基层表面温度，在施工中及施工后24小时内部不得低于5℃，风力不大于5级。
☆施工面应避免阳光直射，必要时在脚手架上设临时遮阳设施。
☆雨天施工时，应采取有效措施，防止雨水冲刷墙。
☆样块检测正式施工进行前 3 天须在墙面上，粘一块 300mm×300mm 样块，以检测墙面的抗拉力和所使用的水泥的性能，符合指标后，才可正式施工。
●弹线：根据建筑立面设计及外墙保温技术要求，在墙上弹出外门窗水平和垂直控制线，伸缩缝线和装饰缝线。
●挂基准线：在建筑大角（阳角、阴角）及其它必要处挂垂直基准线，在每个楼层适当位置挂（或弹）水平线，以控制板的垂直度和水平度。
●材料的准备：A、粘结剂混合物砂浆配制：先将新鲜无块的普通42.5级硅酸盐水泥与中细石英砂或含泥量≤2%的中细砂或石英砂，按1 ：1的比例 ( 重量比 ) 混合均匀，然后把聚苯粘结剂倒入干净的容器中，按0.3-0.4 ：1的比例 ( 重量比 ) 配制成粘稠度适中的粘结剂混合物砂浆。
施工的混合物粘结砂浆，一次拌料不宜太多，应边搅边用，在一小时内用完。
B.抗裂防水面层剂的混合物砂浆配制：先将普通42.5级硅酸盐水泥与普通中细沙子按1：1.7的比例 (重量比) 混合均匀，然后把抗裂防水面层剂倒入干净的容器中，按1：4.5-5的比例(重量比) 逐步加入水泥与沙的混合物。
用强制式搅拌机均匀搅拌，待全部搅拌均匀后，视其和易性，粘稠度适中，便于操作，即可施工，一次搅拌不宜过多，随拌随用，在一小时内用完。
（2）粘贴保温板A、粘法方法●点粘法用抹子沿保温板的四周边涂敷一条平均宽 80mm ，厚约10mm 的梯形带状粘结剂混合物砂浆，平均厚度视其墙面平整度而定。
并同时涂8块厚10mm直径为100mm的点状物，均匀分布在板中间，外饰面为涂料时，粘结剂混合物与保温板粘贴面积之比不小于40%;B、保温板上墙涂好混合物砂浆的保温板必须立即粘贴在墙面上滑动就位，以防止混合物砂浆表面结皮失去粘结作用。
粘贴时应轻揉，均匀挤压。
为了保证表面的平整度，应随时用一根长度不小于 2.0m 的靠尺进行压平操作。
聚苯板表面不平整处(板间高差大于1.5mm处)，待混合物砂浆固化后，应用专用打磨磨子（20粒度的砂纸）磨平，然后将整个墙面打扫一遍，打磨动作为柔和的圆周方向，不要沿着与保温板接缝平行方向打磨，散落的聚苯屑应及时扫掉，操作人员应戴防护面具。
（3）保温板铺设顺序保温板应自下而上沿水平方向横向铺贴。
每块板都要保证其平整度，粘贴牢固。
板与板之间要挤紧，不得在板缝碰头处抹混合物砂浆，每贴好一块，应及时清除挤出的砂浆。
板间不留空隙。
当板缝间隙大于 2mm 时，挤塑板为 1.5mm ，应用保温板条填实后磨平。
保温板条两侧不得抹混合物砂浆，不能用混合物砂浆填充板缝间隙。
（4）保温板铺设的搭接为提高保温层的整体性，上下两层板及转角部位应错缝搭接，上下两排板应错缝1/2板长。
在墙角处，应先排好尺寸，按所需尺寸裁剪保温板。
保温板应垂直交错互锁，保证拐角处板垂直完整。
墙角处保温板应交错互锁（图6.1.9-1）。
门窗洞口四角处保温板不得拼接，应采用整块保温板切割成形，避免因板缝造成的裂缝，EPS板的接缝应距窗四角部位≥200mm。
（图6.1.9-2）。
图6.1.9-1 保温板排板图图6.1.9-2 门窗洞口保温板排列（5）安装固定件A、钻孔：保温板粘结牢固后，一般在24-48小时以后安装固定件，按设计要求的位置钻孔，钻孔深度为基层墙体 60mm-80mm 。
B、固定件个数：六层以下 ( 含六层 ) 建筑：每m2 约 5 个；六至十层 ( 含十层 ) 建筑：每m2约 6 个；十至十八层（含十八层）建筑：每m2约 7 个；十九至二十四层（含二十四层）建筑：每m2约 9 个；二十四层以上建筑：每m2约 11 个注：造型复杂的建筑，可根据实际情况适当增加固定件数量C、固定件加密：阳角、孔洞边缘在水平、垂直方向加密。
D、紧固件的构件圆盘与保温板表面取平或略拧入一些。
（6）批涂抹面胶浆：A 方法：先在EPS板上均匀的满批抹面胶浆，抹面胶浆的面积略大于一块网格布的面积，厚度约为 1.6（2）mm，趁胶浆未表干将耐碱玻纤网格布覆盖于胶浆表面，并用批刀将耐碱玻纤网格布压入到胶浆中，网眼砂浆饱满度应为100%，耐碱玻纤网格布之间应搭接100mm，待前一遍胶浆表干后，再次满批胶浆，两次胶浆实干后的厚度不得小于3mm。
