18：涡流涂层测厚技术的基本原理和标准
一、涡流涂层测厚技术的基本原理
现代工程材料开发与应用实践表明，铝、铜、锌等各种有色金属材料及其合金材料在航空、建材、冶金、轻工、机械、仪表、化工等行业的广泛应用，往往都需借助氧化膜、油漆、喷塑、橡胶等表面覆盖层的防腐保护，延长其使用寿命。
应用电涡流技术开发的涡流涂镀层测厚仪，则是无损测量上列非磁性金属基体上非导电覆盖层厚度的有效手段。
涡流涂层测厚仪的基本工作原理是：当测头与被测试样接触时，测头装置所产生的高频电磁场，使置于测头下面的金属导体产生涡流，其振幅和相位是导体与测头之间非导电覆盖层厚度的函数，即该涡流产生的交变电磁场会改变测头参数，而测头参数变量的大小则取决于涂镀层的厚度。
通过测量测头参数变量的大小，并将这一电信号转换处理，即可得到被测涂镀层的厚度值。
二、涡流涂层测厚方法标准概况
在国家标准GB/T4957-85《非磁性金属基体上非导电覆盖层厚度测量涡流方法》(等效采用国际标准ISO 2360-1982)中，对涡流测厚仪的标准、操作程序和影响测量精度的因素及其注意事项作了详细地阐述。
其中有关影响测量精度因素的条款，应视作涡流涂镀层测厚仪开发应用必须遵循的指导性文件，这些影响测量精度的主要因素包括：
1、覆盖层厚度大于25μm时，其误差与覆盖层厚度近似成正比。
2、基体金属的电导率对测量有影响，它与基体金属材料成分及热处理方法有关。
3、任何一种测厚仪都要求基体金属有一个临界厚度，只有大于这个厚度，测量才不会受基体金属厚度的影响。
4、涡流测厚仪对试样测定存在边缘效应，即对靠近试样边缘或内转角处的测量是不可靠的。
5、试样的曲率对测量有影响，这种影响将随着曲率半径的减小明显地增大。
6、基体金属和覆盖层的表面粗糙度影响测量精度，粗糙程度增加，影响增大。
7、涡流测厚仪对妨碍测头与覆盖层表面紧密接触的附着物质敏感，因此测量前应清除测头和覆盖层表面的污物，测量时应使测头与测试表面保持恒压垂直接触。
以上各项要点，既严格规范了顾客实施测厚全过程的工作质量，又为生产厂商提供了仪器开发必须遵循的设计依据，因而有力地促进了涡流测厚技术的总体发展。
涡流测厚仪的测量原理 测厚仪工作原理
涡流测厚仪的测量原理测厚仪工作原理涡流测厚仪用于检测各种非磁性金属基体上非导电覆盖层的厚度。
例如:铝型材、铝板、铝管、铝塑板、铝工件表面的阳极氧化层或涂层。
仪器适于在生产现场、销售现场或施工现场对产品进行快速无损的膜厚检查。
可用于生产检验、验收检验和质量监督检验。
涡流测量原理：高频交流信号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。
测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。
这个反馈作用量表征了测头与导电基体之间距离的大小，也就是导电基体上非导电覆层厚度的大小。
由于这类测头专门测量非铁磁金属基材上的覆层厚度，所以通常称之为非磁性测头。
非磁性测头接受高频材料做线圈铁芯，例如铂镍合金或其它新材料。
与磁感应原理比较，紧要区分是测头不同，信号的频率不同，信号的大小、标度关系不同。
与磁感应测厚仪一样，涡流测厚仪也达到了辨别率0.1um，允许误差1%，量程10mm的高水平。
接受电涡流原理的测厚仪，原则上对全部导电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆，塑料涂层及阳极氧化膜。
覆层材料有确定的导电性，通过校准同样也可测量，但要求两者的导电率之比至少相差3—5倍（如铜上镀铬）。
虽然钢铁基体亦为导电体，但这类任务还是接受磁性原理测量较为合适。
涂层测厚仪的选购要点涂层测厚仪是一种常用的测厚仪产品，接受电磁感应法测量涂层的厚度，紧要有连续测量方式（CONTINUE）和单次测量方式（SINGLE）。
用户应当要怎样选购涂层测厚仪产品呢？下面我就来实在介绍一下涂层测厚仪的选购要点，希望可以帮忙到大家。
涂层测厚仪的选购要点1、塑料上的铜、铬层：建议用库仑法测厚仪（会破坏镀层）或X射线测厚仪（无损测量），如铜层在10m～200m可考虑电涡流法测厚仪（无损测量）。
2、金属件上镀锌层：如在钢铁基体上应使用经济的磁感应法测厚仪（无损测量）。
其它金属基体用库仑法测厚仪（会破坏镀层）或X射线测厚仪（无损测量）。

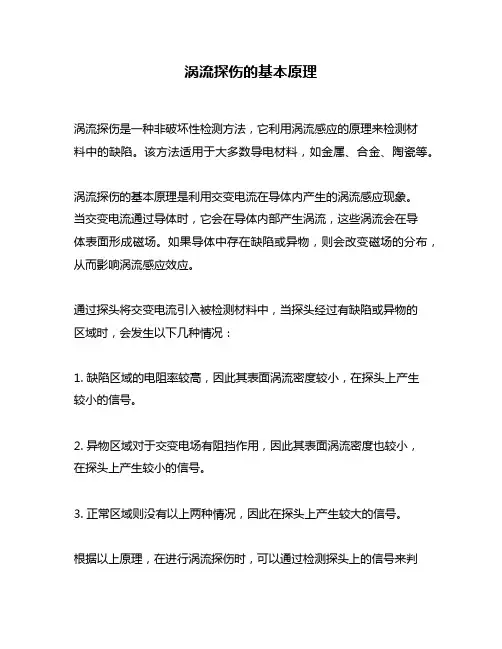

涡流探伤的基本原理
涡流探伤的基本原理涡流探伤是一种非破坏性检测方法，它利用涡流感应的原理来检测材料中的缺陷。
该方法适用于大多数导电材料，如金属、合金、陶瓷等。
涡流探伤的基本原理是利用交变电流在导体内产生的涡流感应现象。
当交变电流通过导体时，它会在导体内部产生涡流，这些涡流会在导体表面形成磁场。
如果导体中存在缺陷或异物，则会改变磁场的分布，从而影响涡流感应效应。
通过探头将交变电流引入被检测材料中，当探头经过有缺陷或异物的区域时，会发生以下几种情况：1. 缺陷区域的电阻率较高，因此其表面涡流密度较小，在探头上产生较小的信号。
2. 异物区域对于交变电场有阻挡作用，因此其表面涡流密度也较小，在探头上产生较小的信号。
3. 正常区域则没有以上两种情况，因此在探头上产生较大的信号。
根据以上原理，在进行涡流探伤时，可以通过检测探头上的信号来判断被检测材料中是否存在缺陷或异物。
此外，涡流探伤还可以通过改变交变电流的频率和幅度来适应不同材料和不同缺陷的检测需求。
涡流探伤具有以下优点：1. 非破坏性：涡流探伤不会对被检测材料造成任何损害。
2. 高灵敏度：涡流探伤可以检测到微小的缺陷和异物。
3. 高效率：涡流探伤可以快速地进行大面积的检测，提高生产效率。
4. 易于操作：涡流探伤设备简单易用，只需要经过简单的培训即可操作。
5. 可重复性好：由于涡流探伤是一种非破坏性方法，因此可以进行多次重复检测，以确保结果准确可靠。
总之，涡流探伤是一种非常有用的非破坏性检测方法，在工业生产和科学研究中得到了广泛应用。
通过深入理解其基本原理和优点，我们可以更好地利用这种方法来提高产品质量和生产效率。
涡流测厚原理
涡流测厚原理涡流测厚技术是一种通过测量电磁感应的方法来测量材料厚度的非接触性测量技术。
该技术适用于非磁性材料，如铝合金、钛合金、不锈钢、黄铜等材料的厚度测量。
涡流测厚原理基于法拉第电磁感应定律，即当电磁场穿过导体时，它会产生涡流。
涡流的大小和导体的电导率成正比，与电磁场的频率和材料的磁导率成反比。
在涡流测厚技术中，测量探头中的线圈发出一个交变电流，并在待测材料表面形成一个交变磁场。
这个磁场会穿过材料并产生涡流。
涡流的大小和交变电流强度、材料厚度以及材料电导率有关。
交变电流和涡流之间的互感作用会导致测量探头电阻值的变化。
这个变化可以转换成材料的厚度信息。
涡流测厚技术有两种应用方法：1.单频涡流测厚此方法使用固定频率的交流电源激励探头中的线圈。
测量探头被放置在待测材料的表面。
测量探头中的线圈产生一个交变磁场，穿过待测材料并产生涡流。
这个涡流会影响线圈电阻值的变化，进而将材料的厚度转换成电阻值的读数。
多频涡流测厚技术使用一系列固定频率的电源激励探头中的线圈。
这些频率可以从20 Hz到10 MHz不等。
每个频率对应一个不同的材料厚度范围。
这种方法可以测量材料内涡流的分布，并对材料进行多深度厚度测量。
涡流测厚技术的优点：1.非接触性测量，不会损伤材料表面。
2.可测量非常薄的材料，最小能够达到10微米。
3.可以进行毫米到几百毫米范围内的厚度测量。
4.对于有限空间的材料也可进行测量。
1.只适用于非磁性材料的厚度测量。
2.对于含有暴露于表面的金属性缺陷或氧化物的材料，测量会受到干扰。
3.不同的材料厚度范围需要使用不同的频率，导致多频涡流测厚技术的应用相对复杂。
涡流测厚技术是一种非接触性测量技术，适用于非磁性材料的厚度测量。
它基于法拉第电磁感应定律，通过测量交变电流和涡流之间的互感作用来转换材料的厚度信息。
虽然该技术存在局限性，但其优点仍然使其在许多领域具有广泛的应用前景。
涡流测厚技术在工业、航空航天、冶金、化工、物理学、设备制造等领域有着广泛的应用。

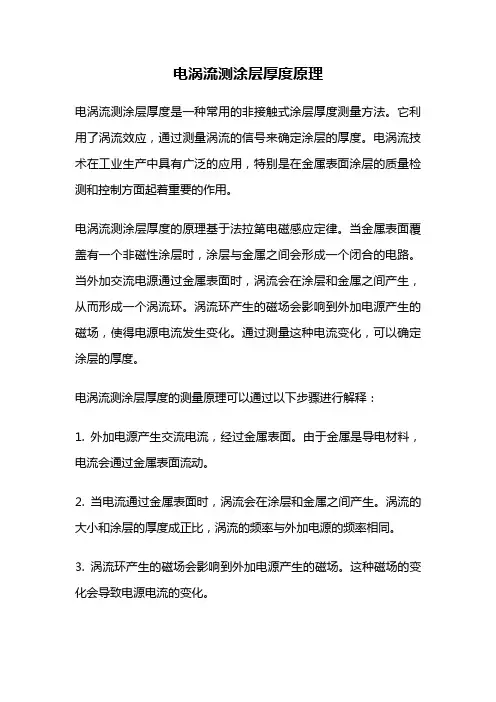

电涡流测涂层厚度原理
电涡流测涂层厚度原理电涡流测涂层厚度是一种常用的非接触式涂层厚度测量方法。
它利用了涡流效应，通过测量涡流的信号来确定涂层的厚度。
电涡流技术在工业生产中具有广泛的应用，特别是在金属表面涂层的质量检测和控制方面起着重要的作用。
电涡流测涂层厚度的原理基于法拉第电磁感应定律。
当金属表面覆盖有一个非磁性涂层时，涂层与金属之间会形成一个闭合的电路。
当外加交流电源通过金属表面时，涡流会在涂层和金属之间产生，从而形成一个涡流环。
涡流环产生的磁场会影响到外加电源产生的磁场，使得电源电流发生变化。
通过测量这种电流变化，可以确定涂层的厚度。
电涡流测涂层厚度的测量原理可以通过以下步骤进行解释：1. 外加电源产生交流电流，经过金属表面。
由于金属是导电材料，电流会通过金属表面流动。
2. 当电流通过金属表面时，涡流会在涂层和金属之间产生。
涡流的大小和涂层的厚度成正比，涡流的频率与外加电源的频率相同。
3. 涡流环产生的磁场会影响到外加电源产生的磁场。
这种磁场的变化会导致电源电流的变化。
4. 通过测量电源电流的变化，可以间接地确定涂层的厚度。
涂层越厚，涡流环产生的磁场变化越大，电源电流的变化也越大。
电涡流测涂层厚度的优点在于其非接触式的测量方式。
与传统的刻度尺或显微镜测量方法相比，电涡流测涂层厚度可以在不破坏涂层表面的情况下进行测量，保持了涂层的完整性。
同时，电涡流技术可以快速准确地测量涂层的厚度，提高了生产效率。
此外，电涡流测涂层厚度还可以适用于不同类型的涂层，包括金属涂层、陶瓷涂层、聚合物涂层等。
然而，电涡流测涂层厚度也存在一些局限性。
首先，电涡流测量结果受到涂层材料和涂层表面状态的影响。
不同的涂层材料会对涡流的产生和传播产生不同的影响，从而影响测量结果的准确性。
此外，涂层表面的不均匀性、裂纹或其他缺陷也会影响涡流的形成和传播，进而影响测量结果的可靠性。
为了提高电涡流测涂层厚度的准确性，需要根据具体的应用情况选择合适的测量设备和参数。
涂层测厚仪原理
涂层测厚仪原理
涂层测厚仪原理是根据科学的物理原理进行测量的。
其工作原理依赖于电磁感应原理，即根据涂层材料对电磁波的吸收和反射程度来确定涂层的厚度。
测厚仪由一个发送器和一个接收器组成。
发送器发出一个脉冲电磁波信号，然后涂层会对这个信号进行反射。
接收器接收到反射回来的信号，并通过测量信号的时间延迟来确定涂层的厚度。
具体地说，涂层测厚仪使用的是一种称为电涡流的效应。
当电磁波信号通过涂层表面时，会感应出涡流。
涡流的大小和密度受到涂层厚度的影响，厚度越大，涡流越大。
测厚仪接收到这些反射回来的涡流信号，并根据信号的幅度和延迟来计算出涂层的厚度。
此外，涂层测厚仪还可以使用磁感应原理进行测量。
原理与电磁感应类似，只是使用的是磁场而不是电磁波信号。
涂层测厚仪通过发送一个磁场，并测量磁感应强度的变化来确定涂层的厚度。
总而言之，涂层测厚仪的原理是利用电磁感应或磁感应的物理效应，通过测量信号的反射、幅度和延迟来确定涂层的厚度。
这些原理在测量工业生产中非常有用，可以帮助确保涂层的质量和厚度符合要求。
电涡流法测厚原理
电涡流法测厚原理
电涡流法测厚原理
物g理原理及主要影响因素
根据振幅敏感涡流法进行测量的探头具有铁素体磁芯。
通有高频交变电流的线圈绕在这个磁芯上，并在线圈周围产生高频交变磁场。
当探头靠近金属时，会在金属中产生交变电流（也称“涡流"）。
该涡流反过来又会产生另一个交变磁场。
由于第二个磁场方向与初始磁场方向相反，所以初始磁场被削弱，削弱的程度取决于探头和金属之间的距离。
对于涂层样品，这个距离正好就对应了涂层的厚度。
测量过程中需要注意的事项
所有的电磁测量法都是通过比较的方法。
也就是将测量信号与存储在设备中的特征曲线进行比较。
为了得到正确的结果，特征曲线必须与当前条件相匹配，可通过校准来实现。
正确的校准才是关键！
涡流法测量的影响因素有：样品的电导率、形状、尺寸、以及表面粗糙度。
当然，仪器的正确操作也至关重要！
电导率的影响
材料的电导率会影响涡流在其中的感应程度。
不同种类的合金或不同的金属加工方式，其电导率都会有很大不同，温度的变化也会导致电导率发生变化。
为了尽可能简化校准工作，Fischer的涡流探头具有电导率补偿功能。
只需要在对应的材料上进行正常化校正（即零点校正），它们就能在很广的电导范围内提供正确的测量结果。
曲面的影响
实际上，大多数测量误差是由于样品的形状造成的。
对于曲面，通过空间的磁场比例是不同的。
例如，在平板上校准仪器，在凹面上测量会导致测量结果偏低，而在凸面上测量会导致测量结果偏高。
这种方式造成的误差可能是实际值的数倍！。
涂层测厚仪工作原理
涂层测厚仪工作原理涂层测厚仪是一种用于测量涂层厚度的仪器，广泛应用于汽车、航空航天、建筑等行业。
它的工作原理主要包括电磁感应法、X射线荧光法和激光法等几种。
首先，我们来介绍电磁感应法。
这种测厚仪利用涡流效应来测量涂层厚度。
当仪器的感应线圈靠近被测物体表面时，涡流感应电流将在被测物体中产生。
根据涡流感应电流的大小，仪器可以计算出涂层的厚度。
其次，是X射线荧光法。
这种测厚仪利用X射线照射被测物体表面，被照射的原子会发出特定能量的荧光。
通过测量荧光的能量和强度，仪器可以计算出涂层的厚度。
这种方法通常用于测量金属涂层的厚度。
另外，激光法也是一种常用的测厚原理。
激光测厚仪利用激光束照射到被测物体表面，然后通过接收器接收反射回来的激光，并根据反射激光的时间来计算涂层的厚度。
这种方法适用于测量非金属涂层的厚度，如油漆、塑料等。
无论是哪种原理，涂层测厚仪的工作都离不开精密的传感器和先进的数据处理技术。
传感器的精度和稳定性直接影响着测量的准确性，而数据处理技术的先进程度则决定了仪器的性能优劣。
在使用涂层测厚仪时，我们需要注意一些问题。
首先，要选择合适的测量原理，根据被测物体的材料和涂层类型来选择合适的仪器。
其次，要保证仪器的传感器处于良好的状态，避免受到外界干扰。
最后，要根据仪器的使用说明进行正确的操作，以确保测量结果的准确性。
总的来说，涂层测厚仪通过电磁感应法、X射线荧光法和激光法等原理来测量涂层的厚度，具有广泛的应用前景。
随着材料科学和技术的不断发展，涂层测厚仪的工作原理和性能也将不断得到改进和提升，为各行各业提供更加精准和可靠的涂层厚度测量技服。
电涡流膜厚测试仪的工作原理
电涡流膜厚测试仪的工作原理电涡流膜厚测试仪是一种用于测量金属表面涂层膜厚的仪器。
它基于电涡流效应原理，通过测量电涡流感应电流的变化来确定涂层的厚度。
下面将详细介绍电涡流膜厚测试仪的工作原理。
1. 电涡流效应电涡流效应是指当导体材料处于变化的磁场中时，会在导体内部产生涡流。
这种涡流会产生一个反向磁场，从而抵消外部磁场的影响。
涡流的强度与导体材料的电导率、外部磁场的变化速度以及导体的几何形状等因素有关。
2. 膜厚测试原理在膜厚测试中，电涡流膜厚测试仪通过将一个线圈放置在待测涂层表面，然后通过交流电源在线圈中产生一个变化的磁场。
当磁场变化时，涡流会在涂层内部产生，并且会随着涂层的厚度而发生变化。
3. 感应电流测量电涡流膜厚测试仪通过测量线圈中感应电流的变化来确定涂层的厚度。
当涂层较薄时，涡流的强度较大，感应电流也较大；而当涂层较厚时，涡流的强度较小，感应电流也较小。
通过测量感应电流的变化，可以推断出涂层的厚度。
4. 校准和精度为了确保测试结果的准确性，电涡流膜厚测试仪需要进行校准。
校准过程中，使用已知厚度的标准样品进行比对，根据感应电流的变化确定不同厚度下的响应曲线。
通过校准，可以消除仪器本身的误差，提高测试结果的精度。
5. 应用领域电涡流膜厚测试仪广泛应用于涂层行业，特别是在金属涂层的生产和质量控制过程中。
它可以用于测量各种涂层的厚度，如防腐涂层、涂漆、电镀等。
通过及时准确地测量涂层的厚度，可以确保涂层的质量符合要求，并且可以帮助制定合理的生产工艺和质量控制标准。
总结：电涡流膜厚测试仪是一种基于电涡流效应原理的仪器，通过测量感应电流的变化来确定金属表面涂层的厚度。
它在涂层行业中具有重要的应用价值，可以帮助生产厂家控制涂层质量，提高产品的性能和可靠性。
通过不断改进和创新，电涡流膜厚测试仪将在未来发展中发挥更大的作用，为涂层行业的发展做出贡献。
涡流探伤的基本原理
涡流探伤的基本原理涡流探伤（Eddy Current Testing，ECT）是一种非破坏性检测技术，常用于检测导电材料中的表面和近表面缺陷。
它基于涡流感应原理，通过在被测物体表面引入交变电流产生涡流，并通过检测涡流引起的电磁感应变化来判断材料的状态。
涡流是一种环流电流，产生于导体中，由于交变电磁场的作用，在导体中产生闭合的环形电流。
涡流的强度和方向取决于导体的电导率、磁导率、频率和引入电流的强度。
当涡流与导体中的缺陷或边界相交时，它们会产生一些变化，这些变化可用于检测和评估材料的质量。
涡流探伤的基本原理可以总结为以下几个步骤：1. 引入交变电流首先，需要在被测物体表面引入交变电流。
通常采用感应线圈作为发射线圈，通过连接交流电源产生交变电流。
发射线圈产生的交变磁场穿过被测物体，导致在被测物体表面产生环流电流，即涡流。
2. 涡流感应引入的交变电流在被测物体中产生涡流后，涡流又会生成自己的交变磁场。
这个交变磁场与发射线圈产生的磁场叠加在一起，形成新的磁场分布。
这个新的磁场分布会随着涡流的尺寸、形状、位置和材料的电磁性质等因素而变化。
3. 感应线圈接收信号接收线圈通常被安置在感兴趣区域附近，以便检测到涡流引起的变化。
这些感应线圈接收交变磁场信号，并将其转换为电信号。
4. 信号处理和分析接收到的电信号经过放大、滤波等信号处理步骤后，会得到一个与被测物体性质相关的输出信号。
这个输出信号可以用于检测和评估导体中的缺陷（如裂纹、疲劳、孔洞等）以及其他材料性质的变化。
5. 解读和判断最后，经过信号处理和分析后的信号会根据一些设定的判断标准进行解读。
根据信号的振幅、相位、频率等特征，可以判断出不同类型的缺陷或材料性质的变化。
涡流探伤原理的核心是涡流感应现象。
涡流的存在会改变被测物体的电磁性质，如电阻、电感等。
这种电磁性质的变化可以通过感应线圈接收到的信号来检测和评估。
涡流探伤的优点包括高灵敏度、快速检测速度、不需要接触被测物体、不需要使用辐射等。
涂层测厚仪的原理和使用介绍 测厚仪技术指标
涂层测厚仪的原理和使用介绍测厚仪技术指标涂层测厚仪又称为覆层测厚仪，原理以及应用如下：一、原理磁性测厚原理：当测头与覆层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。
涡流测厚原理：利用高频交电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
二、适用行业1、电镀、喷涂：这个行业是使用我们仪器较多的，占每年销量相当大的比例，是我们紧要用户群体，需要花大的精力去不断挖掘。
2、管道防腐：紧要以石化方面的用户比较多，一般防腐层比较厚，TT260配F10探头的用户比较多。
3、铝型材：今年以来受国家实施强制标准，型材企业换发许可证的影响，该行业显现前所未有的好势头，紧要测型材上面的氧化膜，据了解生产企业每少镀一微米，一吨型材“节省”150元，特别可观，因此国家强制要求配备包括涂层测厚仪在内的相关检测设备。
此举也给我们带来了特别好的机会。
这个机会也同样受到竞争对手的关注，他们最大限度的调低了价格，而且实行铺货等多种方式快速在此行业打开攻势，针对于此唐总、石总也多次指示紧密关注对手动向时世实行相应策略，宗旨是让利不让市场。
希望分公司同仁也能切实利用好这次机会，充分发挥区域优势，使我们的产品更多进入该行业，也为今后在此行业的销售打下基础。
另外，也可以扩大我们的产品在整个市场的影响。
4、钢结构：对于我们的产品这类企业也可以单独划为一个行业。
涂层测厚仪在此行业也的确有很大的应用，包括铁塔等厂家近来购买信息也比较多。
5、印刷线路版及丝网印刷等行业，这类企业相对来讲数特别行业，购买量目前来看只是来自零星一些厂家， 8月份我们就有两家印刷企业购买。
可以看出还是有需求的，需要我们不断做工作，挖掘信息资源，多发觉一些新的销售机会。
涂层测厚仪如何使用才可避开降低误差在运用涂层测厚仪测量时尽量运用被测材质来作为调零的基体，以防止由于不同的材质而致使导磁性不同，而呈现测量误差。
