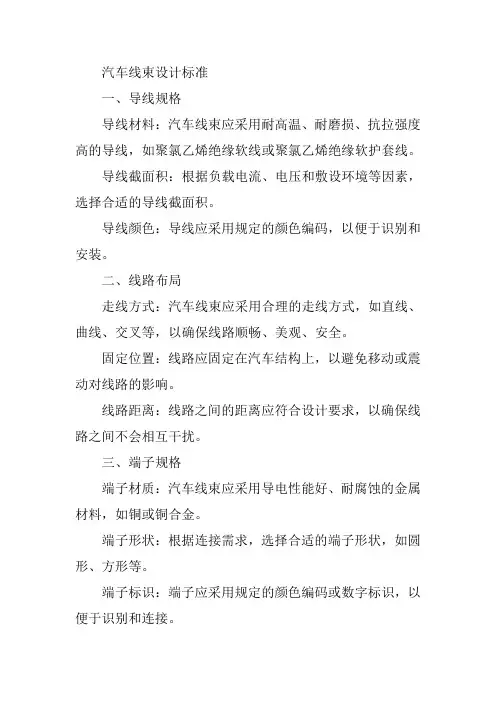

汽车线束设计要求

汽车低压线束设计规范

汽车低压线束设计规范 1 范围本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T14690 技术制图比例 GB/T 14691 技术制图字体 JB/T 8139 公路车辆用低压电缆 QC/T 413 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1车用电线束插接器第一部分定义、试验方法和一般性能要求（汽车部分） QCn 29010 汽车用低压电线接头型式、尺寸和技术要

求 QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求 QC/T 29106-2004 汽车低压电线束技术条件 3 术语本标准采用下列及QC/T 417.1中的定义。 3.1 干线：电线束中两根或两根以上电线包扎在一起的部分(如图1所示)。 3.2 支线：电线束中电线的末端没有包扎的部分或单根电线(如图1所示)。 3.3 分支点：电线束中干线与干线或干线与支线中心线的交点(如图l所示)。 3.4 接点：电线与电线的连接点(如图1所示)。 3.5 端子：插接件的统称。 3.6 干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。 3.7 湿区：除干区以外，电线束易受水浸需做特殊防水防护处理的区域。 3.8 插头（插片）：插入插座（插簧）可以完成电气连接的插接件(如图2所示)。 3.9 插座（插簧）：接受插头（插片）形成电气连接的插接件(如图2所示)。

QCT417.3-2001-车用电线束插接器第3部分单线片式插接件的尺寸和特殊要求内容

QC/T417.1～417.5-2001(2001-08-21发布，2001-12-01实施）前言本标准参照ISO 8092.1～.4系列标准制定。本标准在车用电线束插接器的总标题下分为五部分： ——第1部分：定义，试验方法和一般性能要求（汽车部分） ——第2部分：试验方法和一般性能要求（摩托车部分） ——第3部分：单线片式插接件尺寸和特殊要求 ——第4部分：多线片式插接件尺寸和特殊要求 ——第5部分：用于单线和多线插接的圆柱式插接件尺寸和特殊要求随着我国汽车产品技术水平的不断提高，对电器插接器的要求越来越高，因此，在参照ISO 8092.2：1996制定车用电线束插接器试验方法和性能要求标准过程中，汽车整车厂普遍认为ISO 8092中对插接器性能要求较低，希望提高性能要求，而这些提高的性能要求，对于摩托车用插接器显得过高，因此，经协商将插接器试验方法和一般性能要求分汽车和摩托车两部分制定，即第1部分：定义，试验方法和一般性能要求（汽车部分），在采用ISO 8092.2：1996容基础上，将部分性能要求提高并相应增加了一些性能要求及相应的试验方法，试验方法除有些直接采用国际标准的容，其余均采用国家标准及相关行业标准。第2部分：试验方法和一般性能要求（摩托车部分），技术容等同采用ISO 8092.1996。 QC／T 417.3～QC／T 417.5分别等同采用ISO 8092.1、.3、.4：1996的容。本系列标准自实施之日起同时代替QC/T 417-1999，QC/T 418-1999，QCn 29012-1991。本系列标准由国家机械工业局提出。本系列标准由全国汽车标准化技术委员会归口。本系列标准第1部分起草单位：天海汽车电气；主要起草人：王来生、王荣喜。本系列标准第2部分起草单位：高邮电器厂；主要起草人：何玉光、吴长红、俊。本系列标准第3、4、5部分起草单位：天海汽车电气、高邮电器厂。中华人民国汽车行业标准车用电线束插接器 QC/T 1417.3-2001 代替QC/T 417-1999 第3部分单线片式插接件的尺寸和特殊要求 QC/T 418-1999 QCn 29012-1991

汽车线束设计

汽车线束设计及线束用原材料汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。一、整车电路设计电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的出发点基本都是以安全为主。整车电气系统基本上3个部分组成。 1、蓄电池直接供电系统。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。 2、点火开关控制的供电系统。这部分电器件基本上

是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。如：仪表电源、制动灯电源、安全气囊电源等。 3、发动机起动时卸掉负载的电源。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。电阻型的负载与电感型的负载尽量避开使用同一个熔断器。一般根据

汽车线束设计之一：整车电路设计

汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。蓄电池直接供电系统（一般称常电或30电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。点火开关控制的供电系统（一般称为IG档或巧电）。这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。如：仪表电源、制动灯电源、安全气囊电源等。发动机起动时卸掉负载的电源（一般称为ACC电源）。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。电阻型的负载与电感型的负载尽量避开使用同一个熔断器。一般根据电器件的最大连续工作电流计算并确定熔断器容量，可按经验公式：熔断器额定容量＝电路最大工作电流÷80%（或70%）。 2．断路器断路器最大的特点是可恢复性，但其成本较高，使用较少。断路器一般都是热敏机械装置，它利用两种金属的不同热变形，使触点开闭或自行接通。新型的断路器，使用PTC固体材料作为过流保护元件，它是一种正温度系数的电阻，根据电流或温度的高低断开或接通。这种保护元件的最大优势是当故障排除后能自动接通，不需人工调节和拆换。 3．易熔线易熔线的特点是当线路通过极大的过载电流时，易熔线能在一定的时间内（一般≤5s）熔断，从而切断电源，防止产生恶性事故。易熔线也是由导体和绝缘层构成，绝缘层一般为氯磺化聚乙烯材料，因为绝缘层较厚，所以看。起来比同规格的导线粗。易熔线一般接在蓄电池直接引出的电路中。易熔线的常用的公称截面有0.3mm2、0.5mm2、0.75mm2、1.0mm2、1.5mm2，甚至还有8mm2等更大截面的易熔线。易熔线的导线线段长度分为（50±5）mm、（100±10）mm、（150±15）mm3种。易熔线应有明显的标志，当其熔断后，其标志仍应存在以便于更换。易熔线的熔断特性如表1所示。

整车线束设计开发流程图

整车线束设计开发流程本设计指南制定了公司乘用车一般整车线束设计开发流程 1.1 该系统综述汽车整车线束，就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的在联系，用导线连接起来所构成的一个整体。汽车整车线束由于各车型的结构型式，电器设备的数量，安装位置、接线方法不同而有差异，但有基本的规定 A、单线制 B、各用电器并联 C、有保险装置以保护线路 D、采用单色或双色导线、多色线 1.2 适用围本指南适用于公司整车线束的开发。 1.3 系统基本组成整车线束是分布在车体，根据它所处位置的不同可分成各种线束。线束的基本组成主要由导线、插接器、胶带、波纹管、固定卡、电器盒和固定支架等组成，如下图：左后组合尾灯接地 2.设计构想

2.1 设计原则 1、完整正确地体现整车电器系统的功能 2、根据车型的需要设计成整体或分组分段的电线束 3、根据汽车电线束所处的工作环境及在汽车的空间布置合理选择保护层和固定方式 4、选择线束部的电线时要针对用电设备的负载合理选择电线截面积和颜色 5、在设计过程中尽量减少连接点和过渡接头以提高线束质量、改善制造工艺 6、为降低电线电阻和降低电线成本，设计时应避免重复布线，使线的长度最短 7、对汽车上一些电器信号应增加防干扰措施 2.1.1功能要求 1、满足整车装配要求和布置要求 2、为用电器提供电源和搭铁 3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制 4、把某些传感器和开关信号输送给汽车上的相应控制单元，并把控制单元的控制信号传递给相应的执行机构 5、电器部的通讯(如CAN—BUS) 2.1.2 顾客要求 1、线束走向整洁、合理，安装牢固 2、方便维修 3、价格低，使用寿命长 4、标识清楚 2.1.3 性能要求使用寿命：用户正常使用不得少于50万公里或10年（以先到为限）连接可靠性：线束与线束之间、线束与用电器之间的连接可靠，满足Q/YYY.04.030中所规定工作温度：在-40℃~130℃中的不同温度能正常工作,高低温实验后，线束包扎紧密不松散，可弯曲，端子无退位。工作环境：耐油、防尘、防腐蚀、防水，线束经耐油实验(耐机油、汽油、玻璃清洗剂)

QCT29106-2004汽车用低压电线束技术条件

QC/T 29106-2004 （2004-02-10发布，2004-08-01实施）代替QC/T 29106-1992 前言本标准是QC/T 29106-1992《汽车用低压电线束技术条件》的修订版本。本标准修订过程中以德国、法国、韩国等国家同行业的企业标准为主要参考对象。本标准自实施之日起，同时代替QC/T29106-1992。本标准与QC/T 29106-1992相比，主要变化如下： ——增加了引用标准GB/T 13527.2、HG 2196、QB/T 2423和QC/T 238。 ——术语和定义中增加了"干区"、"湿区"、"刺破连接"，并在技术要求中增加了相应的规定。 ——增加了压接接点横断面的技术要求。 ——增加了导体标称截面积规格和与其对应的拉力值。 ——增加了密封塞压接的技术要求。 ——对电线束的使用环境温度、耐高低温性能、耐湿热性能、耐振动性能、耐盐雾性能及对应的试验方法作了修改。 ——增加了耐温度变化性能要求。 ——将耐油性能要求改为耐工业溶剂性能要求。 ——出厂检验增加了"接点防水"、"无焊料焊接接点撕裂力"、"密封塞压接"项目的检验。 ——对型式检验产品的抽样方法、编组、检验项目和检验顺序作了修改。本标准由中国汽车工业协会提出。本标准由全国汽车标准化技术委员会归口。本标准由长春市灯泡电线有限公司负责起草。本标准主要起草人：孙玉德、汤曼如、方兴亚、姜树森、张杰、钱程。

QC/T 29106-2004 汽车低压电线束技术条件 1 范围本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB 11121 汽油机油 GB 17930 车用无铅汽油 GB/T 13527.2 软聚氯乙烯管(电线绝缘用) HG/T 2196 机动车辆用橡胶材料 JB/T 6313.1 电工铜编织线一般规定 JB/T 6313.2 电工铜编织线斜纹编织线 JB/T 6313.3 电工铜编织线直纹编织线 JB/T 8139 公路车辆用低压电缆(电线) JJG 4 钢卷尺 QB/T 2423 聚氯乙烯(PVC)电气绝缘压敏胶粘带 QC/T 238 汽车零部件的储存和保管 QC/T 413-2002 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1 车用电线束插接器第1部分：定义、试验方法和一般性能要求(汽车部分) QC/T 417.3 车用电线束插接器第3部分：单线片式插接件的尺寸和特殊要求 QC/T 417.4 车用电线束插接器第4部分：多线片式插接件的尺寸和特殊要求 QC/T 417.5 车用电线束插接器第5部分：用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求 QCn 29010 汽车用低压电线接头型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求

汽车线束系统的设计方法

线束系统作为汽车神经，充当着联系中央控制部件和汽车各用电器的重任，线束系统的设计质量直接关系到车辆的安全性。随着汽车市场的日益火爆，电子电气行业的快速发展，汽车电子电器的迅猛增加，加上人们对汽车安全性、舒适性、经济性和排放要求的提高，线束在汽车上的应用越来越广泛，汽车线束系统的设计变得更为重要和严格。一、设计流程线束系统的设计是一项严谨工程，讲究循序渐进，图1是汽车线束系统的设计流程。图1 汽车线束系统设计流程二、布置原则

2.1 前期规划在整车概念设计和结构设计阶段，就要融入线束的整体布置意识，做好前期策划。蓄电池、保险盒、中央控制部件最好能集中布置，不仅可以节约主干线束成本，减少整车整体质量，提高线束布置美感，还能大大降低火烧车风险率。 2.2 模块化应根据整机功能与特点做到线束系统的模块化，方便拆装，便于维修，节省车辆保养与维修时间。图2是一款乘用车的线束系统的三维布线图，共分为发动机线束、起动电缆线束、前部线束、仪表线束、顶灯线束、左前门线束、左中门线束、右前门线束、右中门线束、尾门线束、底盘线束11个模块。图2 一款乘用车线束系统三维布线图 2.3 布置环境线束布置时应尽量避开锐边、高温、油路、水管、运动部件区域，保证布置可靠性。若不能避开，则需采取相应的保护措施。如发动机舱内，发动机线束应充分考虑发动机震动、排气歧管周围的热辐射问题，每200mm必须设定一固定点，距离热源应不小于100mm，线束与热源之前附加隔热罩，导线束外用耐高温波纹管包扎。而车门线束应着重考虑过孔、密封、装配因素等,过孔时采用塑胶保护套，防止线束因磨损造成的功能失效；尽量布置在车门干侧，防止漏水对线束产生的影响；用尽量少得卡扣来固定尽量多的线束，减少在车身上的开孔和装配复杂性。 2.4 防电磁干扰在电磁干扰强烈或者信号敏区域，要注意对线束增加防磁保护，设置导线为双绞线或屏蔽线，如CAN总线。由于汽车内部电控部件对CAN总线产生干扰，使其处于从低频到

线束解析案例

汽车线束汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象，操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时，电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。线束用机织线或塑料粘带包裹，出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。线束与线束之间、线束与电气件之间的连接，采用联插件或线耳。联插件用塑料制成，分有插头和插座。线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束也就变得越粗越重。因此先进的汽车就引入了CAN总线配置，采用多路传输系统。与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易。

汽车线束行业标准汽海马VOC标准

汽车线束行业标准汽海马V O C标准公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

1 范围本标准规定了采用袋子法对车内零部件总成的挥发性有机化合物（VOCs）进行采样和测试的方法。本标准适用于轿车车厢（含行李箱）内部的非金属零部件及与车厢内有空气交换的零部件。本标准所检测的目标化合物包括：TVOC、苯、甲苯、二甲苯、乙苯、苯乙烯、甲醛、乙醛、丙烯醛 2 参考标准 GB/T 27630-2011 乘用车内空气质量评价指南 HJ/T 400-2007 车内挥发性有机物和醛酮类物质采样测定方法 3 术语和定义挥发性有机物（VOC）在常压条件下沸点或初馏点低于或等于250℃，且在常温常压下能自发挥发的有机液体或固体。总挥发性有机化合物（TVOC）利用Tenax等吸附剂采集，并用极性指数小于10的气相色谱柱分离，保留时间在正己烷到正十六烷之间的具有挥发性的化合物的总称。

4 测试原理将待测零部件放入密封的采样袋，充入适量氮气后，将采样袋在65℃条件下加热2小时，使零部件或材料中的挥发性有机物散发到采样袋内气体中。加热结束后，用Tenax管采集苯类物质，用热脱附仪-气相色谱质谱联用仪（TD-GCMS）进行定性和定量分析；用DNPH管采集醛类物质，用高效液相色谱仪（HPLC）进行定性和定量分析。 5 实验设备表一

6 样件要求样件的包装样件在生产出来后应立即进行包装，并在七天内寄达检测实验室，在此期间，样件应放在无污染，通风阴凉处。样品在运输过程中应尽量避免接触高温环境。样件封装采用无破损的铝箔或保鲜膜包裹后，再用聚乙烯袋密封，装入纸箱内。零部件生产商应提供生产日期和样品批号。检测实验室收到样品后应对样品的包装进行检查，并核对样品信息，保证其准确完整。样品进入实验室应在15个工作日完成测试，如不能及时进行测试，样品应保留包装，并放置在通风，阴凉干燥处。样件的取样要求被测零部件是以整个零部件总成进行实验，采用暴露面朝上和尽量摊开的原则。统一采用2000L大小的袋子。具体被测车内零部件总成及取样要求见表1。表二

汽车线束设计及线束使用原材料

汽车线束设计及线束使用原材料汽车线束设计及线束用原材料汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。一、整车电路设计 (一)电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。整车电气系统基本上由 3 个部分组成。蓄电池直接供电系统(一般称常电或 30电)。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如:发动机。 ECU 及发动机传感器的工作电源、燃油泵的工作电源、 ABS 控制器的电源、诊断接口电源等。点火开关控制的供电系统(一般称为 IG档或巧电)。这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。如:仪表电源、制动灯电源、安全气囊电源等。

发动机起动时卸掉负载的电源(一般称为 ACC电源)。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。 (二)线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1 (熔断器的选取原则发动机 ECU 、 ABS 等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用;慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。电阻型的负载与电感型的负载尽量避开使用同一个熔断器。一般根据电器件的最大连续工作电流计算并确定熔断器容量，可按经验公式: 熔断器额定容量,电路最大工作电流? 80% (或 70%)。 2 (断路器断路器最大的特点是可恢复性，但其成本较高，使用较少。断路器一般都是热敏机械装置，它利用两种金属的不同热变形，使触点开闭或自行接通。新型的断路器，使用PTC

线束基础知识

线束基础知识 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积、、、、、、、等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。以整车线束为例，规格线适用于仪表灯、指示灯、门灯、顶灯等；规格线适用于牌照灯，前后小灯、制动灯等；规格线适用于转向灯、雾灯等；规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求至4平方毫米电线。这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象，操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时，电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。线束用机织线或塑料粘带包裹，出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。线束与线束之间、线束与电气件之间的连接，采用联插件或线耳。联插件用塑料制成，分有插头和插座。线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。

世界各国汽车线束标准差别(精品)

世界各国汽车线束标准差别（精品） 1. 德标汽车线束产品标准 1.1 DIN 72551德国国家标准FLY、FLRY、FLYW 1.2 VW 60306大众公司标准 FLRY FLR6Y FLR7Y FLR13Y FLR31Y等 2.日本汽车线束产品标准 JIS C3406汽车用薄壁绝缘低压电缆 AV型日本汽车工程学会标准 JASO D611汽车用薄壁绝缘低压电缆 AVS AVSS CAVS JASO D608汽车用耐热低压电缆 AVX、AEX 3.韩国汽车线束产品标准 KSC 3311汽车用低压电线 AV型韩国现代企业标准 ES 91110-00汽车用超薄壁聚氯乙烯绝缘低压电线 AVSS型 4.意大利汽车线束产品标准 FIAT 91107/13 T2-105型电线 FIAT 91107/15 T3-125型电线 T2-105 PVC绝缘低压电线 T3-125 PP绝缘低压电线 5.美国标准线束电线美国汽车工程师学会标准 SAE 1127电池电缆 SAE 1128低压初级电缆 GXL TWP TXL GPT HDT STS HTS SXL TWE GTE HTE SAE 1678低压薄壁初级电缆 MS-8288电缆-初级-薄壁交联聚乙烯绝缘 MS-7889薄热塑（PVC）绝缘初级线缆 MS-5919薄壁交联聚乙烯绝缘初级电缆 6.ISO 6722国际标准化组织标准 7．国家线束标准 1.1 JB 8734国家机械部标准RVVPRVV 1.2 GB/T 2951电缆绝缘和护套材料通用试验方法 1.3 JB/T8139QVR、QVR-105、QVVR 1.4 OC/T730-2005道路车辆用薄壁绝缘低压电线

浅析汽车线束设计对汽车安全性的影响

龙源期刊网 https://www.360docs.net/doc/1714679136.html, 浅析汽车线束设计对汽车安全性的影响作者：赖继琴来源：《科学与财富》2018年第15期摘要：国家社会经济的不断进步与发展，极大地促进了汽车线束设计技术的飞跃，研究其对汽车安全性的影响对于提升线束的整体应用效果具有极为关键的意义。本文首先概述了相关内容，分析了汽车线束系统设计问题，并研究了汽车线束系统安全性，望对相关工作的开展有所裨益。关键词：汽车线束；设计；安全性；影响 1前言随着汽车线束设计条件的不断变化，对汽车安全性提出了新的要求，因此有必要对其相关课题展开深入研究与探讨，以期用以指导相关工作的开展与实践。基于此，本文从概述相关内容着手本课题的研究。 2概述随着我国科学技术的发展以及人们生活水平的不断提升，汽车已经成为了一种大众化的交通工具，其普及程度越来越高。但在汽车制造行业中，汽车线束系统设计以及可靠性成为了人们越来越关注的问题，因此，本文便以此为论点，对汽车线束系统设计以及可靠性进行了较为全面的研究。汽车线束系统安全性的提升是一项较为繁瑣的工程，其必须对汽车线束系统设计的各个环节进行全方位的可靠性把控。例如在线束设计、装配、制作、运输、最终测试、使用等各个环节中，对可靠性进行严格的把控，而汽车线束系统设计是汽车线束可靠性需要把控的第一个环节，因此必须得到重视，同时重视后续的制作以及生产等环节，才能真正的提升汽车线束的可靠性。 3汽车线束系统设计众所周知，汽车线束设计本身就是一项较为复杂的工程，其具体是以设计的汽车塑件结构布局为基础，从而进行整车布线。其具体可以分为导线的选择、颜色的选择，端子的选择、护套的选择等等，合理的选择最终决定了合理的线束，经过汽车线束系统的设计，最终实现节省材料、拆装维修方便、布局美观大方的目的。 3.1汽车线束设计原则汽车电路设计过程中，其设计人员必须遵循相关的原则，例如在导线的选择过程中，应该选择颜色符合的导线，选择颜色符合的导线能够在一定程度避免识别出现错误。再者横截面积

(完整版)最新版线束标准

汽车低压电线束技术条件前言本标准参考QC/T29106标准，在满足汽车的产品性能的实际情况下制定的。本标准作为产品质量抽查检验的依据。同时在格式和内容的编排上均符合GB/T1.1-2000和GB/T1.2-2002的规定。本标准与上一版本的标准主要区别如下： 1.规范性引用文件的更改如下：增加（新的引用标准）： Q/SQR.04.228 汽车用熔断器 Q/SQR.04.295 线束波纹管 Q/SQR.04.421 电线束绝缘胶带标准 Q/SQR.04.572 线束紧固件标准（试用） Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法 2.术语和定义的更改更改端子、护套的定义，删除插接件的定义。新增插接器、插头、插座的定义。

汽车低压电线束技术条件 1 范围本标准规定了汽车用低压电线束(以下简称电线束)的要求、试验方法、检验规则、标志、包装、储存和保管。本标准适用于标称电压低于50V的各种汽车用电线束(含单根线)。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)，或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB 8410 汽车内饰材料的燃烧特性 GB/T 13527.2 软聚氯乙烯管(电线绝缘用) JB/T 6313.1 电工铜编织线一般规定 JB/T 6313.2 电工铜编织线斜纹编织线 JB/T 6313.3 电工铜编织线直纹编织线 QC/T 238 汽车零部件的储存和保管 QC/T 413 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QCn 29010 汽车用低压电线接头型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求 Q/SQR.04.029 汽车用电器盒标准 Q/SQR.04.050 三元乙丙橡胶材料 Q/SQR.04.228 汽车用熔断器 Q/SQR.04.295 线束波纹管 Q/SQR.04.421 电线束绝缘胶带标准 Q/SQR.04.572 线束紧固件标准 Q/SQR.04.923 轿车、轻型汽车温度场底盘测功机法 Q/SQR.04.935 车用电线束插接器 DIN 72551 道路车辆—低压电缆 JASO D 608 汽车用耐热低压电缆 JASO D 611 汽车用薄壁绝缘低压电缆 JIS C 3406 汽车用低压电缆

汽车线束要点

————————————————————————————————作者: ————————————————————————————————日期： ?

汽车线束汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管(聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积０.５、0.75、1.0、1.５、2.0、2.５、4.0、6．0 等平方毫米的电线,它们各自都有允许负载电流值,配用于不同功率用电设备的导线。以整车线束为例：１、0．5 规格线适用于仪表灯、指示灯、门灯、顶灯等; 2、0.７５规格线适用于牌照灯，前后小灯、制动灯等; ３、1.0 规格线适用于转向灯、雾灯等; ４、1.５规格线适用于前大灯、喇叭等; ５、主电源线如发电机电枢线、搭铁线等要求 2.5 至４平方毫米电线。这只是指一般汽车而言，关键要看负载的最大电流值,例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用,它们的线径都比较大，起码有十几平方毫米以上,这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因,一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池)、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象,操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时,电线的颜色分为单色线和双色线，颜色的用途也有规定,一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线,红单色用于电源线，不可混淆。线束用机织线或塑料粘带包裹,出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。线束与线束之间、线束与电气件之间的连接,采用联插件或线耳。联插件用塑料制成，分有插头和插座。线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。随着汽车功能的增加,电子控制技术的普遍应用，电气件越来越多,电线也会越来越多,线束也就变得越粗越重。因此先进的汽车就引入了ＣAN 总线配置，采用多路传输系统。与传统线束比较,多路传输装置大大减少了导线及联插件数目,使布线更为简易。一、汽车线束研发中的线束图纸画法研究汽车线束图是汽车线束设计的具体体现，无论对汽车生产厂家还是对汽车的使用维修单位,它都是一种实用性很强的技术资料。一辆汽车也许只有一张电路图,一张接线图,而线束图则可能有数张。近几年来汽车新产品开发速度很快,尤其是客车，为了改变轻少重的状况,新型客车开发速度更快。以常州客车厂为例，１988年以来,每年推出一个系列新型客车,因此,汽车电线束设计的工作量很大,线束图的绘制占了相当大的比例。此外，为中小型汽车厂配套线柬的电线束专业生产厂家不断出现，这些厂家迫切要求规范化的线束图，以便于加工制造,对汽车使用、维修单位来说,规范化的线束图无疑也会为他们提供方便。目前，许多汽车电气设计人员在绘制线束图时,采用：

--汽车线束电路原理

————————————————————————————————作者：————————————————————————————————日期：

汽车线束电路原理汽车线束设计综述汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位同仁探讨一下。 1、电气原理图的设计、计算汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件： 1.1掌握《电气设计任务书》的技术要求和全车电气配置情况； 1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。下面重点介绍一下1.2的相关内容： 1.2.1如何确定熔断器容量大小熔断器按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的熔断器就是平常所说的保险丝。采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。 1.2.2导线线径的确定在确定导线截面积时要考虑电压降和导线的发热（1）用电设备的电流强度为： I=P/UＮ（P—负载功率; UＮ—额定电压）（2）导线截面积计算公式为： A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方
