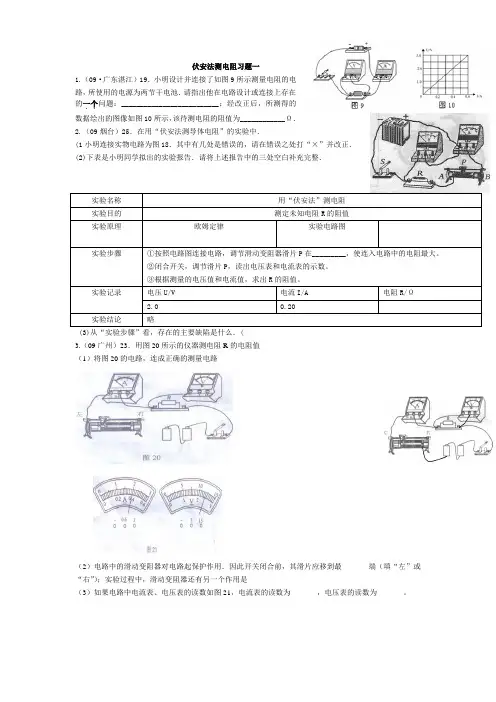

伏安法测电阻习题及答案
伏安法测电阻习题一1.（09·广东湛江）19．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．2.（09烟台）25．在用“伏安法测导体电阻”的实验中．(1小明连接实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。
②闭合开关，调节滑片P，读出电压表和电流表的示数。
③根据测量的电压值和电流值，求出R的阻值。
实验记录电压U/V 电流I/A 电阻R/Ω2.0 0.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．(3.（09广州）23．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。
4..（09威海）．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。
小灯泡上标有“3.8V1.5W ”字样，请完成和解答下列问题。
（1）在图22甲中a ．b分别是 ． 表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P 应滑在 端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P 灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于 造成的。
专题 伏安法测电阻共44题详解解析版.doc
专题伏安法测电阻1．（2019上海中考题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电健各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干。
小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据。
继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。
求：①电压表的量程是伏。
②计算说明实验中电流表的量程。
③根据记录的第二组数据，计算出此时待测电阻R x的阻值。
【答案】①0﹣3V；②0﹣0.6A；③5Ω，5Ω。
【解析】①正确连接电路，即待测电阻与变阻器串联，电流表串联在电路中，电压表与待测电阻并联，因电源电压为3V，故电压表选用小量程0﹣3V；②（a）图中，电压表选用小量程，分度值为0.1V，电压表示数为1.4V；（b）图中，若电流表选用大量程，电流为1.4A；若选用小量程，电流为0.28A；根据串联电路电压的规律，变阻器的电压为：U R=U-U X=3V﹣1.4V＝1.6V，若电流表选用大量程，变阻器连入电路的电阻：R滑中＝U滑/I大=1.6伏/1.4安≈1.14Ω，变阻器最大电阻为2×1.14Ω＝2.28Ω，与题中所给的变阻器的规格差别较大，所以不可能是大量程；若电流表选用小量程，变阻器连入电路的电阻：R滑中＝U滑/I小=1.6伏/0.28安≈5.71Ω，变阻器最大电阻为2×5.71Ω＝11.4Ω，与题中所给的“10Ω 2A”变阻器的相吻合，故电流表选用小量程0﹣0.6A；③电流表示数为0.28A，继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，电压表示数可能为1.6V或1.2V；若电压表示数为1.4V+2×0.1V＝1.6V，即电压表示数变大，根据U＝IR，则电路中电流也应变大，电流为：0.28A+2×0.02A＝0.32A；由欧姆定律得：R x＝U x/I x=1.6伏/0.32安＝5Ω；若电压表示数为1.4V﹣2×0.1V＝1.2V，即电压表示数变小，根据U＝IR，则电路中的电流也应变小，电流为：0.28A﹣2×0.02A＝0.24A；由欧姆定律得：R x＇＝U＇x/I＇x=1.2伏/0.24安＝5Ω。

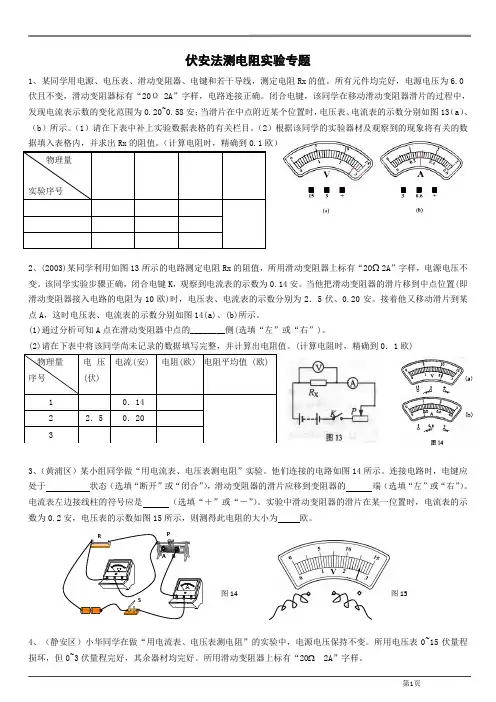

初三-物理-伏安法测电阻实验专题
伏安法测电阻实验专题1、某同学用电源、电压表、滑动变阻器、电键和若干导线，测定电阻Rx 的值。
所有元件均完好，电源电压为6.0伏且不变，滑动变阻器标有“20Ω 2A ”字样，电路连接正确。
闭合电键，该同学在移动滑动变阻器滑片的过程中，发现电流表示数的变化范围为0.20~0.58安；当滑片在中点附近某个位置时，电压表、电流表的示数分别如图13（a ）、（b ）所示。
（1）请在下表中补上实验数据表格的有关栏目。
（2）根据该同学的实验器材及观察到的现象将有关的数据填入表格内，并求出Rx 的阻值。
（计算电阻时，精确到0.1欧）2、(2003)某同学利用如图13所示的电路测定电阻Rx 的阻值，所用滑动变阻器上标有“20Ω 2A ”字样，电源电压不变。
该同学实验步骤正确，闭合电键K ，观察到电流表的示数为0.14安。
当他把滑动变阻器的滑片移到中点位置(即滑动变阻器接入电路的电阻为10欧)时，电压表、电流表的示数分别为2．5伏、0.20安。
接着他又移动滑片到某点A ，这时电压表、电流表的示数分别如图14(a)、(b)所示。
(1)通过分析可知A 点在滑动变阻器中点的________侧(选填“左”或“右”)。
(2)请在下表中将该同学尚未记录的数据填写完整，并计算出电阻值。
(计算电阻时，精确到0．1欧)3、（黄浦区）某小组同学做“用电流表、电压表测电阻”实验。
他们连接的电路如图14所示。
连接电路时，电键应处于 状态（选填“断开”或“闭合”），滑动变阻器的滑片应移到变阻器的 端（选填“左”或“右”）。
电流表左边接线柱的符号应是 （选填“＋”或“－”）。
实验中滑动变阻器的滑片在某一位置时，电流表的示数为0.2安，电压表的示数如图15所示，则测得此电阻的大小为 欧。
4、（静安区）小华同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。
所用电压表0~15伏量程损坏，但0~3伏量程完好，其余器材均完好。
所用滑动变阻器上标有“20 2A ”字样。
伏安法测电阻实验题1(含答案)
伏安法测电阻实验题1.小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池.请指出他在电路设计或连接上存在的一个问题：—;经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为__________ Ω.答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分）52.在用“伏安法测导体电阻”的实验中.（1）小明连接的实物电路为图18.其中有几处是错误的, 请在错误之处打“X”并改正.（2）下表是小明同学拟出的实验报告.请将上述报告中的三处空白补充完整.实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在 _______________ ，使连入电路中的电阻最大。
②闭合开关，调节滑片P,读出电压表和电流表的示数。
③根据测量的电压值和电流值，求出R的阻值。
实验记录电压U/V电流I/A电阻R/C2.00. 20实验结论略（3）从“实验步骤”看，存在的主要缺陷是什么.答案：（1）见图3.（电压表、电流表改接正确各得1分）（2）电路图见图4（2分）.B端或右端（1分）10（1分）（3）没有多次测量.（2分）3 .用图20所示的仪器测电阻R 的电阻值 (1)将图20的电路，连成正确的测量电路(2)电路中的滑动变阻器对电路起保护作用.因此开关闭合前，其滑片应移到最端(填“左”或“右”)；实验过程中，滑动变阻器还有另一个作用是(3)如果电路中电流表、电压表的读数如图21,电流表的读数为,电压表的读数为 o答案：(1)如图 (2)左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差(3) 0.4 A 2.4 V4.某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。
小灯泡上标有 rt3. 8V1.5W w字样，请完成和解答下列问题。
(1)在图22甲中a. b 分别是• 表。
高三物理伏安法测电阻试题
高三物理伏安法测电阻试题1.(10分)实验室有以下器材：A．一满偏电流为300mA的电流计，它有两档内阻的正接线柱，G0档对应内阻为100W、G1档对应内阻为2.5 kW.B．电压表量程3V，内阻约10kW；C．电源电动势3VD．滑动变阻器“50W，1A”；E. 导线、开关若干(1) 现使用伏安法测阻值约2 kW的电阻，则测量电路部分应选下图中的 (填“甲”或“乙”)电路图，考虑电压表读数误差要求，电流计应选档(填“G”或“G1”)。
(2) 由滑动变阻器规格可知，控制电路应设计成接法较为合适(填“限流” 或“分压” )。
(3) 如图电流计读数为，若电压表读数为1.12V，则该被测电阻阻值为 W。
(保留3位有效数字)【答案】（1）甲， G1；（2）分压；（3）250 mA、1.98´103；【解析】（1）若用乙图，可计算假设当电流计满偏时，即电流为300mA时，电压表的读数为即电压表的偏转角度很小，故采用甲图的电路，且电流计选择G1档，可使两电表指针指到合适的位置。
(2) 滑动变阻器阻值相对较小，故控制电路应设计成分压接法较为合适；（3）电流计读数为250 mA；被测电阻阻值为.【考点】伏安法测电阻。
2.（10分）热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC）。
正温度系数电阻器（PTC）在温度升高时电阻值越大，负责温度系数电阻器（NTC）在温度升高时电阻值越小，热敏电阻的这种特性，常常应用在控制电路中。
某实验小组选用下列器材探究通过热敏电阻Rx（常温下阻值约为10.0Ω）的电流随其两端电压变化的特点。
A．电流表A（量程0.6A，内阻约0.3Ω）B．电压表V（量程15.0V，内阻约10kΩ）C．滑动变阻器R（最大阻值为10Ω）D．滑动变阻器R′（最大阻值为500Ω）E．电源E（电动势15V，内阻忽略）F．电键、导线若干①实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，请在所提供的器材中选择必需的器材，应选择的滑动变阻器。
伏安法测电阻练习题
伏安法测电阻专题练习1、小明同学做电学实验，通过改变滑动变阻器R 3电阻的大小，依次记录的电压表和电流表分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？【 】2、有一个阻值看不清的电阻器R x ，要测出它的电阻值． （1）小明按左图的电路图连接好电路，检查无误后闭合开关S ，观察到电压表的示数为1.6V ，电流表的示数如右图所示，则通过电阻器R x 的电流为_____A ，R x的电阻为____Ω．（2）实验中，为了减小误差，小明还需进行的操作是_______________________________________________________________。
（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。
①________________________________________________________________________ ②________________________________________________________________________ ③_________________________________________________________________________3、做测定电阻阻值的实验.(1)小明根据如图所示的电路图，将图中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接.①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________ （具体说明是什么影AＢＣ ＤR XRS响）.(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是 V ，电流表的读数是 A ，被测电阻R x 的阻值是 Ω.(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议： ________________________________________________________________________； ②你提出这个建议的目的是：________________________________________________. 4、我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级一般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5﹪．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．（1．（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差___________（选填“越大”“越小”或“不变”）．（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的_______________． 5、给出下列器材：A ． 电压为3V 的电源；B.量程为3V 的电压表；C.量程为15V 的电压表; D.量程为0.6A 的电流表；E.量程为3A 的电流表； F.滑动变阻器；G.开关及导线.0 1 V 5 0 0.6 2 A 3 0.4CA B P现在要测量一个约为10Ω电阻R X 的阻值.（1）为了提高实验准确度,应选择器材A 、F 、G 和 、 （填写器材代号）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《伏安法测电阻试验》四种题型及模拟试题（附参考答案）【四种题型】题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。
让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。
电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。
变式：用伏安法测金属电阻（约为）的值。
已知电流表内阻为，量程为0.6A，电压表内阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。
题型2、实验器材的选择及实验电路的设计问题：如图所示为用伏安法测定一个定值电阻阻值的实验所需的器材实物图，器材规格如下：（1）待测电阻；（2）直流毫安表（量程0~20mA，内阻）；（3）直流电压表（量程0~3V，内阻）；（4）直流电源（输出电压6V，内阻不计）；（5）滑动变阻器（阻值范围0~，允许最大电流1A）；（6）开关1个，导线若干。
根据器材规格及实验要求，在本题的实物图上连线。
变式：欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：A. 电池组（3V、）B. 电流表（）C. 电流表（）D. 电压表（0~3V、）E. 电压表（0~15V、）F. 滑动变阻器（0~）G. 滑动变阻器（0~）H. 开关、导线（1）上述器材中应选用的是______________。
（2）实验电路应采用电流表__________接法（填“内”或“外”）。
（3）画出实验电路图。
题型3、电表内阻的巧妙测量问题：（全国高考题）从下列器材中选出适当的实验器材，设计一个电路来测量电流表的内阻，要求方法简捷，有尽可能高的精确度，并能测得多组数据。
电流表，量程10mA，内阻待测（约）；电流表，量程，内阻；电压表，量程10V，内阻；电阻，阻值约为；滑动变阻器，总阻值约；电源E，电动势1.5V，内阻很小；开关S，导线若干。
（1）画出实验电路图，标明所用器材的代号。
（2）若选取测量中的一组数据来计算，则所用的表达式________，式中各符号的意义是_________。
变式：（2005·全国卷III）利用下图所示中给定的器材测量电压表V的内阻。
图中B为电源（内阻可忽略不计），R为电阻箱，S为开关。
①将图中实物连接为测量所用的电路。
②写出实验中必须记录的数据（用符号表示），并指出各符号的意义：________________。
③用②中记录的数据表示的公式为_________。
题型4、伏安法测电阻原理的拓展与创新：（2006·南通）“伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除。
（1）请你在题中横线上简要写出还未完成的主要操作步骤，并用字母表达出相应的测量值。
①闭合开关，开关接2，调节，使电压表和电流表的读数尽可能大，读出电流表和电压表的读数、；②保持不变，_________________________________。
（2）请你推导出待测电阻的表达式。
（3）用线把实物图按电路图连成测量电路，请将图中未连的线连完整。
变式：（2007·西安）用以下器材测量一待测电阻的阻值，器材（代号）与规格如下：电流表（量程，内阻）；标准电流表（量程300mA，内阻约为）；待测电阻（阻值约为）；滑动变阻器（最大阻值）；电源E（电动势约为10V，内阻r约为）；单刀单掷开关S，导线若干。
（1）要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号。
（2）实验中，需要直接测量的物理量是_________，用测的量表示待测电阻的阻值的计算公式是__________。
【模拟试题】1. 关于电流表，下列叙述中不正确的是（）A. 电流表必须与电路串联B. 电流表所测得的值比真实值小C. 电流表的内阻越大，则测量越准确D. 电流表的内阻越小，则测量越准确2. 用伏安法测电阻有电流表外接法与电流表内接法两种方法。
下列说法中正确的是（）A. 若，用外接法测得的值误差较小B. 若，用外接法测得的值误差较小C. 若，用内接法测得的值误差较小D. 无论之值如何，用外接法测得的值总比真值小，用内接法测得的值比真值大3. 某学生在测电灯泡的电阻时，不慎把电流表（量程0~3A）与电压表（量程250V）的位置交换了，如图所示，这样将造成（）A. 电流表烧坏B. 电压表烧坏C. 灯泡烧坏D. 灯泡不亮4. 两个定值电阻、串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于的电压表接在的两端，电压表的示数为8V，如图所示，如果把此电压表改接在R2两端，则电压表的示数将（）A. 小于4VB. 等于4VC. 大于4V，小于8VD. 等于或大于8V5. 某同学用伏安法测量电阻，分别用电流表内接法和外接法，测得的阻值分别为，所测阻值与真实值之间的关系是（）A. B.C. D.6. 将一块内阻为，满偏电流为的电流表G改装成量程为0.6A的电流表，应该（）A. 串联一个的电阻B. 并联一个的电阻C. 串联一个的电阻D. 并联一个的电阻7. 量程为15V的电压表，当给它串联一个的电阻后测量实际电压为15V的电路时，指针指在刻度盘上12V 处，此电压表的内阻为多少？若此表的量程扩大为100V，应串联一个阻值为多少的电阻？8. 一阻值约为的电阻，欲用伏安法较准确地测出该电阻的阻值。
备选器材有：a. 电源（电动势16V，内阻）b. 电源（电动势3V，内阻）c. 伏特表（量程）d. 伏特表（量程0~3V，内阻）e. 安培表（量程）f. 安培表（量程）g. 滑动变阻器（阻值，额定电流0.5A）h. 滑动变阻器（阻值，额定电流2A）试从上述器材中选出合适器材并画出电路图。
9. 用伏安法测电阻，可接成如图所示的两个电路。
当用（a）图的电路测量时，电压表和电流表的示数分别为5V、0.6A；用（b）图的电路测量时，电压表和电流表的示数分别为4.6V、0.8A。
电源两端的电压不变，则被测电阻的准确值为多少？【参考答案】：题型1：答案：电压c 电流b变式1：解析：解法一：当待测电阻的阻值比电压表的内阻小很多时，采用电流表外接的方法，如图a所示，当待测电阻的阻值比电流表的内阻大很多时，采用电流表内接的方法，如图b所示。
此题为几千欧，很显然，应采用电流表外接法。
下面分析应用分压还是限流电路。
若用限流接法，两端电压的变化范围是，之间，而题目所给电压表的量程为3V，所以应用分压接法，如图所示。
解法二：当遇到被测电阻的阻值既不很大，也不很小的时候，可用临界电阻方法判断。
即先算出临界电阻为大电阻，应采用电流表内接法，若为小电阻，应采用电流表外接法。
如此题，所以为小电阻，应采用电流表外接法。
后边的分压和限流电路的选择同解法一。
通常当用肉眼直接可以判断出的大小时，就不必借助于临界电阻判断了。
题型2：解析：①先确定采用电流表内接电路还是外接电路。
，不满足内接的要求。
又，满足电流表外接的要求，电流表应外接。
②再确定变阻器是采用限流还是分压。
若采用限流式，则滑动变阻器阻值达到最大时，电路中电流达到最小，，已超过电流表量程，故必须采用滑动变阻器分压式电路。
实验电路如图所示。
实物连线如图所示。
变式2：答案：（1）A、C、D、F、H （2）外（3）如图所示。
题型3：答案：（1）电路如图所示。
（2）式中分别是电流表、的读数，分别是电流表、的内阻。
变式3：解析：连线如图所示，闭合开关，两次调节电阻箱的电阻，读出其电阻阻值、和电压表所对应的电压，则由串联电路电流相等可得：①②①、②式联立得：题型4：答案：（1）闭合接1，调节使电压表和电流表的读数尽可能大，读出此时电压表和电流表的读数、。
（2）由欧姆定律得：①②联立①②得：。
（3）如图所示：变式4：答案：（1）实验电路如图所示。
（2）两电流表、的读数为，待测电阻阻值的计算公式是。
点拨：即为两端的实际电压，上流过的实际电流，故，本实验避免了伏安法的系统误差。
【模拟试题答案】：1. C2. B、C、D ［提示］见知识点5。
3. D ［提示］由于电流表内阻很小，会造成灯泡短路。
.;. 4. A ［提示］由于电压表的内阻不是远大于、R2，当电压表并接在R1两端时，相当于是一个电阻与并联，且。
在串联的电路中，有。
当电压表与R2并联时，由串联电路电压分配关系可知，R1两端电压应大于总电压的三分之二，即大于8V。
因此电压表的示数小于4V，选项A正确。
5. A ［提示］内接法的测量值比真实值偏大，外接法的测量值比真实值偏小。
6. D ［提示］，并联。
7. 解：当给电压表串联一个的电阻后接到15V的电路上时，因电压表两端的电压为12V （即电压表的读数），所以电阻两端的电压为3V，根据串联电路的特点，得电压表的内阻为。
当将此电压表的量程扩大为100V时，意味着串联上一个电阻后接到电压为100V的电路上，电压表的指针偏转达到最大，即加在原电压表上的电压为15V，所以所串联的电阻所分得的电压为85V，根据串联电路的特点，得所串联的电阻阻值为。
8. 选择器材：aceg ；电路图要点：安培表内接，滑动变阻器分压接法。
（图略）9. 解：在（a）图中，电源电动势为。
在（b）图中电流表中的电流为而。
