参数确定
参数确定即流量、扬程确定：
首先确定客户有无设计院设计的图纸参数（一般在地下室水施图 上有此类参数）。如果有则按照图纸设计的参数选型做方案。如 无则需要我们了解一些基本情况，来计算具体的流量和扬程。
流量： 自来水进水管口径 住宅：确定设备加压户数(如有分区需确定每一区的户数) 宾馆：确定房间数，每个房间内的用水点数量 办公楼：确定每层用水点数量 宿舍：房间数，房间内用水点，学生数 扬程： 无负压/箱式无负压：确定最高用水点高度、地下室高度、自来水
注：控制潜水泵要选用比潜水泵电机大一个规格的变频器，比如：潜水 泵电机功率是7.5KW，变频器则选用11KW。
a
18
低压电器：
空气开关（简称空开），一个泵配1个，再加一个控制主电源的） 交流接触器，一个泵配2个，变频和工频 热继电器，一个泵配1个 中间继电器，一套设备一组 水位继电器，一套设备配1个 相序保护器，一套设备配1个 万能转换开关，一个控制柜配1个 互感器，一个控制柜配一个 电压表，一个控制柜配一个 电流表，一个控制柜配一个 信号灯，一个控制柜配一组 常用品牌：正泰、施耐德
a
19
控制柜可选配组件
1、触摸屏、PLC（可编程控制器） 常用品牌：和利时、西门子
配用优点：控制更精确，压力更稳定，更节能，也可以提 升设备档次，更好的塑造产品价值。
2、短信模块（远程监控组件） 品牌：长沙中崛
配用优点：只要有移动信号的地方就可以了解设备运行情 况，前提是泵房要有移动信号。
LVR1/2/3/4/5——DN25/DN32 LVR10——DN40
LVR15/20——DN50
LVR32——DN65
LVR45——DN80
LVR64——DN100
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑或远离水源地区供水问题的设备。
它通过一系列的工作原理来实现无负压供水，确保水源能够顺利供应到需要的地方。
1. 工作原理概述无负压供水设备主要由水泵、水箱、控制系统和管道系统等组成。
其工作原理基于负压原理和水泵的工作原理。
2. 负压原理负压原理是无负压供水设备实现供水的基础。
当高层建筑或远离水源地区需要供水时，无负压供水设备通过负压的方式将水源抽取到设备内部，然后将水源送往需要供水的地方。
3. 水泵工作原理水泵是无负压供水设备中至关重要的组成部分。
它通过电动机的驱动，将水源从水箱中抽取出来，并通过管道系统将水源送往需要供水的地方。
水泵的工作原理基于离心力的作用，通过旋转的叶轮将水源抽取出来，并通过压力将水源送往目标地点。
4. 控制系统无负压供水设备的控制系统起到监控和控制设备工作的作用。
控制系统可以根据需求自动启动或停止水泵，调整水泵的工作状态和供水压力等。
通过控制系统，可以实现对供水设备的智能化管理和控制。
5. 管道系统管道系统是无负压供水设备中用于输送水源的重要组成部分。
它负责将水源从水泵送往需要供水的地方。
管道系统需要具备一定的耐压和密封性能，以确保水源能够稳定地送达目标地点。
6. 工作流程无负压供水设备的工作流程如下：- 当需要供水时，控制系统会自动启动水泵。
- 水泵开始工作，将水源从水箱中抽取出来。
- 水泵通过管道系统将水源送往需要供水的地方。
- 当供水需求满足后，控制系统会自动停止水泵的工作。
7. 优势和应用领域无负压供水设备具有以下优势：- 解决了高层建筑或远离水源地区的供水问题。
- 可以实现智能化管理和控制。
- 降低了供水系统的能耗和运行成本。
无负压供水设备广泛应用于以下领域：- 高层建筑供水系统。
- 城市供水管网改造。
- 远离水源地区的供水问题解决。
总结：无负压供水设备通过负压原理和水泵的工作原理，实现了高层建筑或远离水源地区的供水需求。
几种常见的无负压供水设备
几种常见的无负压供水设备————————————————————————————————作者：————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。
通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。
工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。
另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。
当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。
设备结构示意图如下ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:主要组成部件1.双稳态压力补偿系统自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。
用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。
2 .管阀防回流系统自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。
箱式无负压给水设备

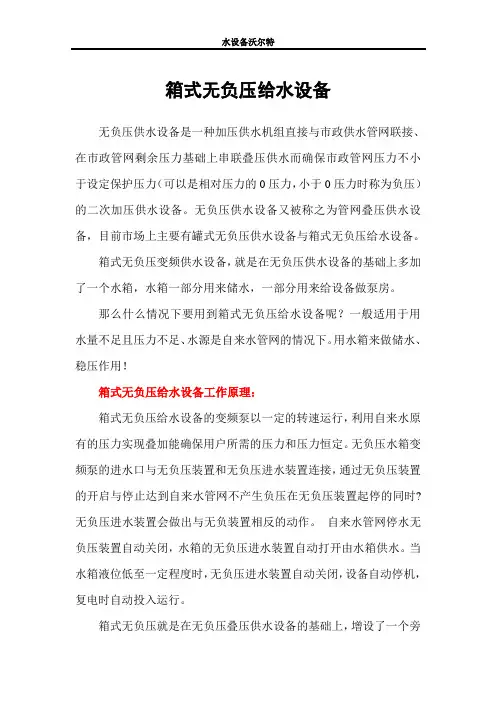

箱式无负压给水设备无负压供水设备是一种加压供水机组直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（可以是相对压力的0压力，小于0压力时称为负压）的二次加压供水设备。
无负压供水设备又被称之为管网叠压供水设备，目前市场上主要有罐式无负压供水设备与箱式无负压给水设备。
箱式无负压变频供水设备，就是在无负压供水设备的基础上多加了一个水箱，水箱一部分用来储水，一部分用来给设备做泵房。
那么什么情况下要用到箱式无负压给水设备呢？一般适用于用水量不足且压力不足、水源是自来水管网的情况下。
用水箱来做储水、稳压作用！箱式无负压给水设备工作原理：箱式无负压给水设备的变频泵以一定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。
无负压水箱变频泵的进水口与无负压装置和无负压进水装置连接，通过无负压装置的开启与停止达到自来水管网不产生负压在无负压装置起停的同时?无负压进水装置会做出与无负装置相反的动作。
自来水管网停水无负压装置自动关闭，水箱的无负压进水装置自动打开由水箱供水。
当水箱液位低至一定程度时，无负压进水装置自动关闭，设备自动停机，复电时自动投入运行。
箱式无负压就是在无负压叠压供水设备的基础上，增设了一个旁置水箱；在市政压力不足或停水时，无负压设备是不能工作的。
这个时候通过电气切换，就由旁置的水箱供水。
从而解决了因为市政压力不足或停水造成的停水问题。
缓解停水的时间取决于旁置水箱的有效容积。
箱式无负压有以下几个优点：1.市政停水时，系统不会停水只是切换水箱供。
2.市政压力不足时，系统不会停机只是切换到水箱供水。
箱式无负压有以下几个缺点：1.如果在市政压力常期正常的情况下，水箱水与市政水需要定时切换使用，以保证水箱水质。
让系统比无负压更复杂。
增加不必要的能耗。
2.水箱有可能会存在二次污染。
3.水泵的选型必须在不考虑叠压的情况选择，因此增加的水泵的扬程与功率。
XWS箱式无负压变频供水设备_带水池的无负压供水设备型号
XWS箱式无负压变频供水设备功能特点：紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。
>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品，是新一代更加节能的变频恒压供水设备。
设备既保留了无负压供水设备直接与市政管网对接的功能，又具备大量蓄水的能力。
充分利用市政管网原有压力的同时，还可以避免市政供水不稳定或停水时无水可用的局面。
设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。
系统分两路进水：一路进水箱，一路进稳流器与增压系统直连。
当用水量小或者市政进水压力足够时，供水设备直接叠压供水;当市政供水压力小时，变频增压泵开始从水箱里面抽水增压差量补偿，直到增压系统设备进水口达到规定的压力为止。
从而，设备具备了更加节能、二次污染甚微、蓄水能力强等特点。
是供水领域新一代节能产品。
功能特点1、更加可靠。
充分结合了传统变频供水设备和无负压供水设备的优点，既能蓄水，又能充分利用管网压力，稳定和可靠性更上一个层次。
2、紧凑美观。
采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。
3、清洁卫生。
组合式不锈钢水箱、不锈钢材质的管路和水泵，全封闭结构，彻底根除二次污染，确保水质的新鲜与纯净。
4、节能显著。
可充分利用市政管网原有压力，同等条件下，箱式无负压供水设备的增压泵额定功率偏低，运行节能效果十分显著;5、停电或故障时可持续供水。
箱式无负压供水设备标准
住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。
现将标准主要技术内容介绍如下。
1外观1.1水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。
1.2设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。
1.3设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。
1.4设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。
2结构2.1设备整体布局及部件安装位置应合理，便于操作、调试和维修。
2.2设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。
2.3设备的各种阀门及其活动部件的动作应灵活、可靠。
3组件质量3.1变频控制柜3.1．1基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。
3.1．2电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。
3.1.3绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。
b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。
对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。
箱式无负压供水设备
箱式无负压供水设备箱式无负压供水设备由不锈钢水箱、专用水泵、智能变频控制柜、无负压装置、增压装置、引水装置和稳压罐等组成，是由计算机技术、变频技术与电机泵组合的新型的机电一体化供水设备。
以满足城市供水管网中，抽水时既不产生负压，又有一定的调蓄能力，高峰期间不断水停水的要求。
箱式无负压供水设备功能特点：1、运行噪声低箱式无负压供水设备采用变频调速运行，特别是采用全变频控制系统，大部分时间特别是夜间处于低速低噪声运行工况。
2、高效节能节水箱式无负压供水设备经济卫生、充分利用市政水源本身压力势能，超大限度地发挥了变频调速的节能效果。
3、消除了地下水池的二次污染传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。
箱式无负压供水设备利用调节装置采用封闭式供水方式，消除了二次污染。
4、个性化设计、寿命长若用户需要，可设计符合用户需要参数的供水设备及安装形式。
可按要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机、可与各种控制网络、通信网络相接，适用于特殊、复杂的运行控制和联网的监控要求。
可为用户开发配套监控软件。
5、功能全、智能化程度高，自适应性强采用了先进的变频控制技术、软起动、有过载，短路、过压、欠压、缺相、过热和失速保护等功能。
在异常情况下能进行信号报警、自检、故障判断等，还可根据用水量的高低自动调节供水流量。
变频器故障时自动降级运行(成为工频自动给水设备)，自动系统故障时，还可手动操作应急备用，赢得维修时间。
以上是江苏双益给排水有限公司箱式无负压供水设备的特点，建议大家再选购不锈钢水箱、二次供水设备、消防给水设备时，选择有经验、资质的专业厂家。
ZWX(I)箱式无负压供水设备
ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
