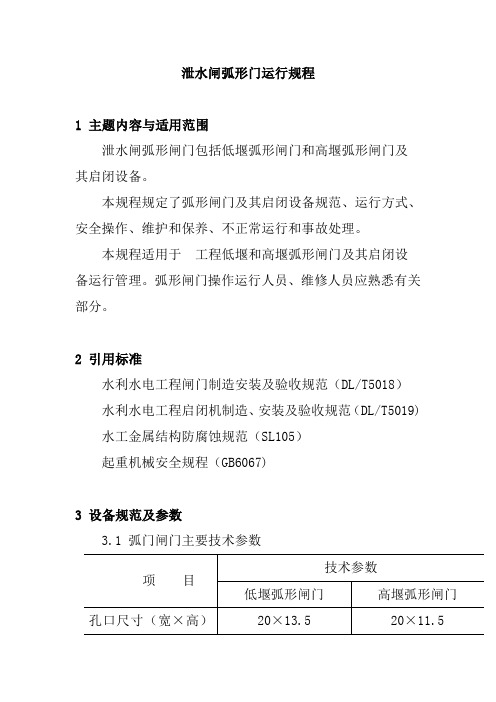

泄水闸弧形门运行规程
泄水闸弧形门运行规程1 主题内容与适用范围泄水闸弧形闸门包括低堰弧形闸门和高堰弧形闸门及其启闭设备。
本规程规定了弧形闸门及其启闭设备规范、运行方式、安全操作、维护和保养、不正常运行和事故处理。
本规程适用于工程低堰和高堰弧形闸门及其启闭设备运行管理。
弧形闸门操作运行人员、维修人员应熟悉有关部分。
2 引用标准水利水电工程闸门制造安装及验收规范（DL/T5018）水利水电工程启闭机制造、安装及验收规范（DL/T5019) 水工金属结构防腐蚀规范（SL105）起重机械安全规程（GB6067)3 设备规范及参数3.1 弧门闸门主要技术参数3.2 液压启闭机主要技术参数4 运行方式4.1弧形闸门正常运行方式a) 关门挡水：挡水位为50.0mm；b) 开门泄洪：最大开启高度21.0（高堰19.0m）。
4.2 弧形闸门为动水启闭，并允许局部开启调节流量。
4.3 孔弧形闸门启、闭由水库调度和泄洪消能的情况确定，一般应优先开启低堰弧形闸门，如低堰8孔中的3#-8#弧门。
4.4 液压启闭机在正常调试的参数下（系统阀组出口压力210bar，油缸压力200bar）操作闸门。
5 运行操作5.1弧形闸门的启闭操作5.1.1基本规定（1）大坝溢洪闸门根据水库调度的指令进行启闭操作。
开启闸门应提前15分钟鸣响警报3分钟。
闸门启闭目前采取现地操作方式，由二人同时进行，一人操作，另一人监护和瞭望。
（2）若遇特殊情况，如急救人命，船排遇险，工程发生险情等，操作人员应先采取有效措施，关闭或停止闸门操作，同时报告主管领导。
（3）闸门操作人员在接受调度启闭闸门的命令时，要复诵，复诵正确无误后，要认真履行命令。
对严重违反人身和设备、设施安全的命令，有权拒绝执行，并及时汇报有关领导和作好记录。
（4）闸门操作时，如发现异常情况，应立即停止运行，采取有效措施防止事态继续扩大，并报告部门领导，由部门领导安排机电维护人员进行处理。
（5）闸门启闭操作完成后，值班人员将闸门启闭时间、孔数、开启高度，实际执行情况及下泄流量、启闭设备的运行状况等，及时、详细的记录在值班记录本上。
弧形闸门操作规定
弧形闸门操作规定
1、闸门启闭机操作人员必须熟悉所要操作设备的性能和应用环境、掌握液压启闭式弧形闸门机电设备的操作方法、遵守有关的安全工作制度。
2、闸门启闭机的启闭必须按照调度指令进行，严禁随意启闭。
3、操作人员在操作前应对机电设备进行检查。
4、操作人员必须严格按照操作程序进行操作。
5、闸门启闭机的操作必须两人进行，其中一人操作，一人监护。
6、闸门启闭操作后的过闸流量必须与下游水位相适应，使水跃发生在消力池内。
7、过闸水流应平稳，避免发生集中水流、折冲水流、回流、涡流等不良流态。
8、关闭或减小过闸流量时，避免下游渠道水位降落过快。
9、尽量避免闸门停留在发生震动或明满流交替区域的位置上运行。
10、操作完成后，应立即核对闸门的开度与调度要求是否一致，确认无误后，将启闭机控制系统恢复到操作前的状态以备下一次操作。
11、操作人员应按要求认真填写有关操作记录。
弧形闸门安装指导书
弧形闸门安装指导书一、前言弧形闸门是一种常见的水利工程设备，广泛应用于河流、湖泊、水库等水域中，用于控制水位、调节水流。
本文档将为您提供一份详细的弧形闸门安装指导书，帮助您正确安装和调试弧形闸门，确保其正常运行。
二、安装准备工作1. 安全防护：在进行任何安装工作之前，务必注意安全。
佩戴安全帽、安全鞋等必要的个人防护装备，并确保您和团队成员了解相关安全操作规程。
2. 工具准备：确保拥有所需的工具和设备，例如：扳手、螺丝刀、量具、焊接设备等。
根据实际需要，也可能需要使用吊车、吊装设备等。
3. 施工图纸：事先准备好相关的施工图纸和设计文件，确保对弧形闸门的安装有充分的了解。
三、弧形闸门安装步骤1. 基础施工：按照施工图纸的要求，在所选位置进行基础施工。
确保基础的平整度和承重能力。
2. 安装支架：将闸门支架固定在基础上，确保其稳固。
支架的型号和尺寸应根据设计要求选择。
3. 安装主体：将弧形闸门的主体部分安装在支架上。
根据施工图纸中的要求，使用螺栓和螺母将闸门与支架连接紧密。
4. 调试工作：完成主体安装后，进行闸门的调试工作。
确保闸门能够自由开闭、操作灵活，并符合设计要求。
5. 密封处理：根据需要，在闸门的接缝处进行密封处理，以确保闸门安装后的水密性。
四、安全注意事项1. 安全操作：在安装过程中，要严格按照操作规程进行操作，并确保团队成员具备相关的安全知识和技能。
2. 严禁超载：在进行吊装和安装过程中，严禁超过设备的承载能力，以免发生安全事故。
3. 定期检查：安装完成后，定期检查弧形闸门及其相关设备的运行状况和安全性能。
如发现问题及时处理，以确保设备的长期稳定运行。
4. 警示标志：安装完毕后，要设置明显的警示标志，以提醒周围人员注意闸门的存在。
五、总结本文档提供了一份弧形闸门安装指导书，详细介绍了安装准备工作、安装步骤和安全注意事项。
在进行弧形闸门安装时，请务必按照本指导书进行操作，并确保安全。
如有任何疑问或需要更多详细信息，请咨询相关专业人士。
弧形闸门安装安全作业指导书
弧形闸门安装安全作业指导书弧形闸门安装安全作业指导书1：弧形闸门安装前准备1.1 确定安装地点- 根据实际需要确定安装弧形闸门的地点，考虑水流、土质等因素。
1.2 查看施工图纸- 仔细研读弧形闸门的施工图纸，了解安装细节和要求。
1.3 确定安装时间和人员- 根据施工进度和安全考虑，确定安装时间，并安排合适的人员。
2：弧形闸门安装步骤2.1 施工现场准备- 清理施工现场，确保没有障碍物。
- 搭建安全临时围栏，限制非工作人员进入施工区域。
- 检查安装设备和工具的完整性和可靠性。
2.2 进行基础施工- 按照施工图纸的要求进行基础的浇筑和固定。
- 确保基础的稳固和可靠。
2.3 安装主体结构- 根据设备要求，进行主体结构的组装和安装。
- 使用合适的工具和设备，确保结构的平稳和牢固。
2.4 进行连接和调试- 连接弧形闸门和控制系统，确保其正常工作和操作。
- 进行功能调试和检查，确保闸门的开启和关闭正常。
2.5 安全检查和测试- 安装完成后，进行全面的安全检查和测试。
- 检查闸门的密封性、防漏性等安全要求。
2.6 编写安装报告- 根据安装过程和结果，编写详细的安装报告。
3：安全注意事项3.1 注意施工现场安全- 搭建安全临时围栏，限制非工作人员进入施工区域。
- 使用防护设备，如安全帽、防护鞋等。
3.2 注意设备的操作规范- 严格按照设备操作规范进行操作。
- 禁止私自改动设备，必要时请联系专业人员。
3.3 注意设备维护和保养- 定期检查设备的磨损和损坏情况。
- 及时清理设备周围的杂物和积水。
附件：施工图纸、安装报告法律名词及注释：1：《劳动法》：国家规定工人工作时间、休假、工资支付等劳动关系方面的法律。
2：《安全生产法》：国家规定生产过程中的安全管理和责任分工等法律。
弧形钢制闸门安装和调试
弧形钢制闸门安装和调试弧形钢制闸门是挡水面为圆柱体的部分弧形面的钢制闸门。
其支臂的支承铰位于圆心，启闭时闸门绕支承铰转动。
弧形钢制闸门的安装：(1)弧形钢制闸门及其门槽埋设件的安装，必须严格按照施工图纸的规定安装。
(2)弧形钢制闸门的埋件安装，必须符合DL/T5018-94中相关的规定。
(3)弧形钢制闸门及其铰座的安装，应符合DL/175018-94中相关的规定。
(4)开始进行安装时，应首先安装闸门支铰座或支铰总成。
安装好以后，需检查无误，才能对支铰座的二期混凝土进行浇注。
二期混凝土的强度一定要达到施工图纸的要求，然后保证左右铰座中心孔同心度符合相关规定，才能连接其支臂和支铰座。
(5)将闸门面板拼装完成，用样板检查其弧面的准确性。
样板弦长不得小于1.5m。
检查结果符合施工图纸要求后方能进行安装焊缝的焊接。
(6)对于安装焊缝的焊接，要尽量避免仰焊，实在不能避免的话，必须找技术够格的专业焊工进行仰焊。
(7)闸门的水封装置安装允许有偏差，水封橡皮的质量要求必须符合相关规定。
安装时，先把橡皮按需要的长度连接好，再与水封压板一起配钻螺栓孔。
橡胶水封的螺栓孔加工方法，要采用专用钻头使用旋转法，不可以采用冲压法和热烫法加工。
其孔径应比螺栓直径小1mm。
(8)闸门安装完成以后，要拆除全部临时焊件，修整好焊缝，清理掉埋件表面和门叶上的杂物，在各转动部位按施工图纸要求灌注润滑脂。
(9)弧形钢制闸门及埋件经检查合格后，后进行涂装修补工作。
闸门安装完毕后，对弧形闸门进行以下项目的试验和检查：(1)无水情况下全行程启闭试验。
检查支铰转动情况，启闭过程要做到平稳无卡阻、水封橡皮无损伤。
在整个试验的全过程中，必须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑，以防损坏水封橡皮。
(2)采用膨胀式水封的闸门，应按施工图纸要求做压力腔密封试验。
不论何种水封型式，在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密。
(3)动水启闭试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弧形闸门操作规程
第一节总则
1.1 为了正确进行弧形闸门操作，确保水库安全运行和保障下游人民生命财产的安全，制定
本规程。
1.2 弧形闸门为泄洪闸门，非泄洪期应处于全关备用状态。
1.3 闸门启闭操作和维护人员为水库管理处闸门运行工，其他人员不得进行启闭操作。
第二节一般规定
2.1 闸门启闭操作必须严格按照防汛调度命令进行。
2.2 闸门启闭操作应不少于两人，其中一人操作，另一人监护，启闭过程中若放生故障，应立即停车检查，待故障排除后，方可启动。
2.3 启闭操作应遵循“先中间，后两边”的原则。
2.4 每年汛期前，应进行一次实际启闭操作试验，如有缺陷及时处理，并做好记录。
2.5 启闭设备应定期检查维护，使之启闭灵活，保证能随时进行启闭。
2.6 启闭操作应有开启、上下、停的记号。
2.7 停车装置应完好。
2.8 冲水消能管道应完好。
2.9 备用工具、材料和必要的备件必须齐全。
第三节设备检查
3.1 每年汛期前应由闸门运行工和机电设备管理人员对机械、电气、水工建筑物进行全面检查。
3.2 操作前对电气方面的检查项目:
3.2.1 电源正常，配电箱指示灯正常;
3.2.2 电源闸刀(或开关)在拉开位置;
3.2.3 刹车装置完好;
3.3操作前对机械方面的检查项目:
3.3.1 启闭机各轴承黄油适当;
3.3.2 大小齿轮内无异物;
3.3.3电动机抱闸应在制动位置;
3.3.4 制动器的摩擦有没有过分磨损，间隙在规定值范围;
3.3.5 保护罩及传动部分没有摩擦现象;
3.3.6 钢丝绳完好无断丝，夹头无松动;
3.3.7 冲水管道完好，无漏水现象。
第四节启闭操作
4.1 操作人员对闸门操作必须认真负责，小心谨慎，严格按调度命令和现场操作规程。
4.2 值班人员必须接到工作票后方可进行操作。
4.3 在特殊情况下，可由值班负责人现场发布命令，事后必须做好记录，补开工作票。
4.4 在启闭过程中，操作人员和监护人员要认真监视启闭过程，如发现异常情况，应立即停车检查。
4.5 若供电中断，无法实施电动启闭，必须实施手动启闭。
4.6 开启操作程序:
4.6.1 明确操作命令后，方可合闸投入电源;
4.6.2 启闭操作前，应先打开槽道充水龙头，冲水三分钟。
4.6.3确认机械电气设备无异常后，方可按动主令控制器上升按钮，并监视闸门上升速度、
声音、与最终位置。
4.6.5 操作完毕后，切断电源，关闭冲水管道填好操作记录簿。
4.7 关闭下降操作程序:
4.7.1 当完成洪水调度或进行洪水适时调度时，进行关闭(下降)操作。
4.7.2 合上操作电源，按动主令控制器下降按钮，并监视操作过程。
4.7.3 全关或达到预设下降位置，按动主令控制器停车按钮。
4.7.4 完成操作后，关闭冲水管道，填写好操作记录薄。
