常用阀门类型阀门是工业生产中常见的设备，用于控制流体的流动和压力。
常用阀门类型包括截止阀、调节阀、止回阀、球阀、蝶阀、闸阀和安全阀等。
本文将逐一介绍这些常用阀门类型的特点和应用。
1. 截止阀截止阀是一种用于控制流体流动的阀门，主要用于开启和关闭管路中的流体。
它具有结构简单、密封性能好的特点，广泛应用于石油、化工、冶金、电力等行业的管道系统中。
截止阀的操作方式有手动、电动和气动等，可根据需要选择不同类型的执行机构。
2. 调节阀调节阀是一种用于控制流体流量和压力的阀门，可以根据需要调节阀门的开启度来控制流体的流量。
调节阀通常用于需要对流体进行精确控制的系统中，如化工生产过程中的调节阀、蒸汽系统中的调节阀等。
调节阀的结构复杂，需要具有较高的精度和可靠性。
3. 止回阀止回阀是一种用于防止流体倒流的阀门，通常安装在管道系统中的泵、压缩机等设备的出口处。
止回阀可以有效阻止流体在管路中倒流，保护设备不受损坏。
止回阀的种类繁多，包括单向止回阀、复式止回阀、卫生止回阀等，可根据需要选择合适的类型。
4. 球阀球阀是一种操作简便、密封性能好的阀门，广泛应用于化工、石油、天然气等领域的管道系统中。
球阀的结构简单，由球体、阀杆和阀体组成，操作灵活方便。
球阀的密封性能好，使用寿命长，是一种常用的阀门类型。
5. 蝶阀蝶阀是一种通过旋转圆盘来控制流体流动的阀门，具有结构简单、操作灵活的特点。
蝶阀适用于大口径管道系统，可以快速开启和关闭，调节流量。
蝶阀通常用于食品、制药、污水处理等行业的管道系统中，是一种常用的阀门类型。
6. 闸阀闸阀是一种用于截断流体的阀门，适用于高压、高温、大口径的管道系统。
闸阀的密封性能好，操作力矩小，结构简单，易于维护。
闸阀通常用于化工、电力、水利等行业的管道系统中，是一种常见的阀门类型。
7. 安全阀安全阀是一种用于保护设备和系统安全的阀门，主要用于控制系统中的压力，当系统压力超过设定值时，安全阀会打开释放压力，保护设备不受损坏。
阀门分类方法完整版
一、阀门分类1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
止回阀类——用于阻止介质倒流。
包括各种结构的止回阀。
分流阀类——用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
安全阀类——用于介质超压时的安全保护。
包括各种类型的安全阀。
截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
3.按压力分类真空阀——工作压力低于标准大气压的阀门。
低压阀——公称压力PN 小于1.6MPa的阀门。
中压阀——公称压力PN 2.5－6.4MPa的阀门。
高压阀——公称压力PN10.0－80.0MPa的阀门。
超高压阀——公称压力PN大于100MPa的阀门。
4.按介质温度分类高温阀——t 大于450℃的阀门。
中温阀—120℃小于t 小于450℃的阀门。
常温阀——40℃小于t 小于120℃的阀门。
低温阀——100℃小于t 小于-40℃的阀门。
超低温阀——t 小于-100℃的阀门。
5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。
非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。
金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

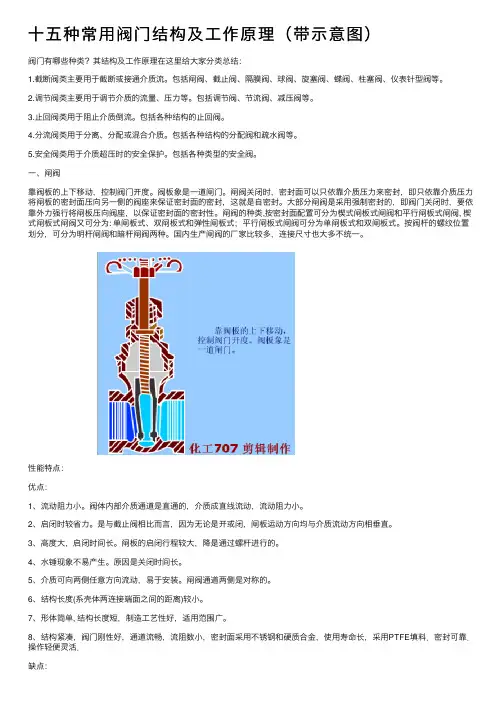

十五种常用阀门结构及工作原理（带示意图）
⼗五种常⽤阀门结构及⼯作原理（带⽰意图）阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。
包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要⽤于调节介质的流量、压⼒等。
包括调节阀、节流阀、减压阀等。
3.⽌回阀类⽤于阻⽌介质倒流。
包括各种结构的⽌回阀。
4.分流阀类⽤于分离、分配或混合介质。
包括各种结构的分配阀和疏⽔阀等。
5.安全阀类⽤于介质超压时的安全保护。
包括各种类型的安全阀。
⼀、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是⼀道闸门。
闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。
⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。
闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。
性能特点：优点：1、流动阻⼒⼩。
阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。
2、启闭时较省⼒。
是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。
3、⾼度⼤，启闭时间长。
闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。
4、⽔锤现象不易产⽣。
原因是关闭时间长。
5、介质可向两侧任意⽅向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端⾯之间的距离)较⼩。
7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。
8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。
外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。
阀门的种类及原理
46
2.8.3 气蚀、噪音问题及解决
47
气蚀
液体介质流经阀座时 压力下降至汽化压力 以下,阀门出口压力 P2若低于汽化压力则 出现闪蒸,高于汽化压 力则出现气蚀现象
48
噪音
闪蒸产生
气蚀产生
高流速介质产生
4芯,分级降压, 使每级压力高于汽化压 力 降低阀上压差,控制介质 流速串联节流孔板 采用抗气蚀的材料延长 使用寿命 采用消音器
阀体内部阀芯由套筒导向 套筒上开有窗口用于决定流量与流 量特性 阀芯上可开有平衡孔,减小不平衡力 套筒阀可调比大,振动小,不平衡力小, 互换性好, 可适用于大部分单双座阀的应用场 合 不适用于有颗粒及较脏污介质 是使用最为广泛的一种阀体类型
44
45
球阀、蝶阀、隔膜阀等都可以作为调节阀
3.1.2 电动执行机构 电动执行机构一般由电机、减速箱、手操 机构、机械位置指示机构等一些部件组成。 与其他阀门驱动装置相比，电动驱动装置 具有动力源广泛，操作迅速、方便等特点， 并且容易满足各种控制要求。所以，在阀 门驱动装置中，电动装置占主导地位。
53
电动执行机构的构造
指示器 观察窗 电机 电容器 加热器 接线端子
34
堰式隔膜阀
直通式隔膜阀
35
2.7 安全阀
安全阀的作用原理 是基于力平衡，一 旦阀瓣所受压力大 于弹簧设定压力时， 阀瓣就会被此压力 推开，其压力容器 内的气（液）体会 被排出，以降低该 压力容器内的压力。
36
37
38
39
40
2.8 调节阀 调节阀主要工作原理，是靠改变阀门阀 瓣与阀座间的流通面积，达到调节压力、 流量等参数的目的。 本节主要介绍调节阀的阀体和阀芯的主 要结构，调节阀的流量特性以及有关阀 芯气蚀噪音问题的解决方法。

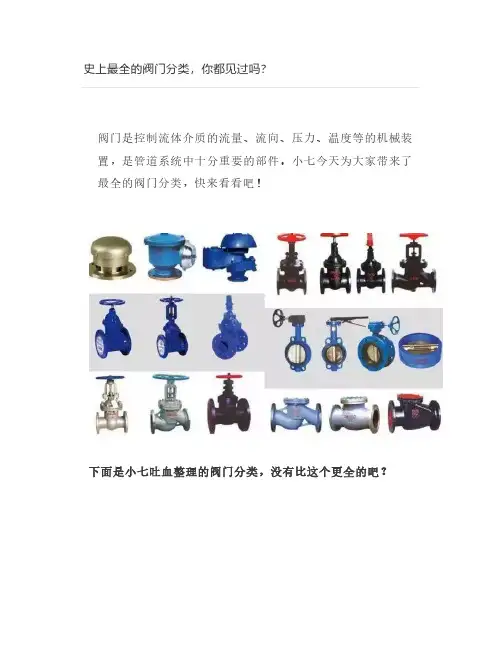

史上最全的阀门分类,你都见过吗？
阀门是控制流体介质的流量、流向、压力、温度等的机械装置，是管道系统中十分重要的部件。
小七今天为大家带来了最全的阀门分类，快来看看吧！下面是小七吐血整理的阀门分类，没有比这个更全的吧？1.按压力分类真空阀门：PN低于标准大气压低压阀门：PN ≤ 1.6 MPa中压阀门：PN = 2.5-6.4 MPa高压阀门：PN = 10-80 MPa超高压阀门：PN ≥ 100 MPaps：PN指公称压力，即阀门在基准温度下允许的最大工作压力。
2.按介质工作温度分类高温阀门：t ＞ 450 ℃中温阀门：120 ℃＜ t ≤ 450 ℃常温阀门：-30 ℃≤ t ≤ 120 ℃低温阀门：t ＜ -30 ℃3.按公称通径分类小口径阀门：DN ＜ 40 mm中口径阀门：DN = 40 - 300 mm大口径阀门：DN = 350 - 1200 mm 特大口径阀门：DN ≥ 1400 mm4.按驱动方式分类手动阀门：借助手轮、手柄、杠杆或链轮等，由人力驱动，传递较大的力矩时，装有齿轮等减速装置。
电动阀门：用电动机、电磁或其他电气装置驱动。
液动阀门：借助液体（水、油等液体介质）驱动。
气动阀门：借助压缩空气驱动。
5.按用途分类01闸阀指关闭件（闸板）沿通道中心线的垂直方向移动的阀门。
在管道上主要作截断用，也具有一定的调节流量的性能。
特点：1.流体阻力小。
2.启闭力矩小。
3.介质流动方向不受限制。
4.结构长度较短。
5.密封性能好。
6.密封面易损伤。
7.启闭时间长，高度大。
8.结构复杂零件较多，制造与维修较困难。
按阀板构造分类：明杆闸阀：阀杆螺纹及螺母不与介质接触，不受介质温度的腐蚀性的影响，开启程度明显易见，因而得到广泛应用。
暗杆闸阀：螺杆螺纹及螺母与介质接触，受介质温度和腐蚀性影响，但阀的高度尺寸较小。
暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。
按阀体内通道直径是否一致分：缩径闸阀：阀座处的通径小于法兰连接处的通径。

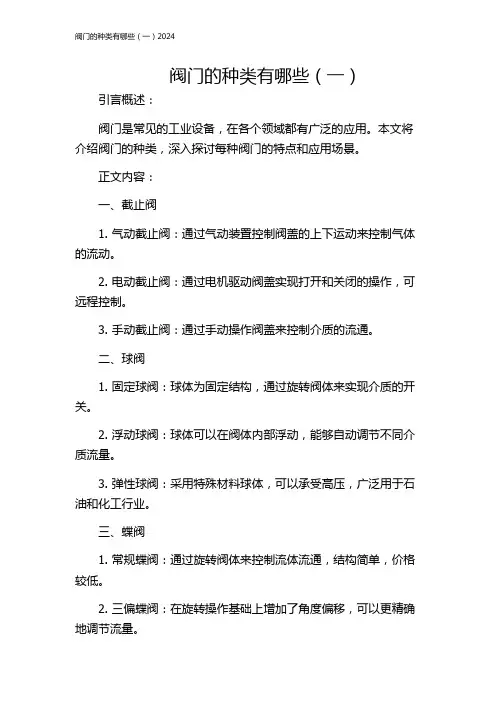

阀门的种类有哪些(一)2024
阀门的种类有哪些（一）引言概述：阀门是常见的工业设备，在各个领域都有广泛的应用。
本文将介绍阀门的种类，深入探讨每种阀门的特点和应用场景。
正文内容：一、截止阀1. 气动截止阀：通过气动装置控制阀盖的上下运动来控制气体的流动。
2. 电动截止阀：通过电机驱动阀盖实现打开和关闭的操作，可远程控制。
3. 手动截止阀：通过手动操作阀盖来控制介质的流通。
二、球阀1. 固定球阀：球体为固定结构，通过旋转阀体来实现介质的开关。
2. 浮动球阀：球体可以在阀体内部浮动，能够自动调节不同介质流量。
3. 弹性球阀：采用特殊材料球体，可以承受高压，广泛用于石油和化工行业。
三、蝶阀1. 常规蝶阀：通过旋转阀体来控制流体流通，结构简单，价格较低。
2. 三偏蝶阀：在旋转操作基础上增加了角度偏移，可以更精确地调节流量。
3. 双偏蝶阀：通过双偏角设计，降低压降和摩擦，使流体流通更加顺畅。
四、安全阀1. 弹簧安全阀：通过弹簧的压力来调节介质的流通，具有自动控制和安全保护的功能。
2. 气动安全阀：通过气动装置控制阀门打开和关闭，应用于高温、高压的工况。
3. 重力安全阀：利用阀体自身的重力来控制流体流通，适用于低压系统。
五、调节阀1. 常规调节阀：通过旋转阀体来调节流体流量，可实现手动和远程自动控制。
2. 气动调节阀：通过气动装置控制阀门的运动，可实现精确的流量调节。
3. 电动调节阀：采用电机驱动，可实现远程、高精度的流量和压力调节。
总结：阀门种类繁多，每种阀门都有其特定的应用场景和特点。
了解不同类型的阀门可以帮助选择适合特定工况的阀门，以确保工业设备的正常运行和安全性。
阀门具体分类有哪些
阀门具体分类有哪些按作用和用途分类（1）截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
（2）止回阀：止回阀又称单向阀或逆止阀，其作用是避免管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
（3）平安阀：平安阀类的作用是避免管路或装置中的介质压力超过规定数值，从而达到平安爱惜的目的。
（4）调剂阀：调剂阀类包括调剂阀、节流阀和减压阀，其作用是调剂介质的压力、流量等参数。
（5）分流阀：分流阀类包括各类分派阀和疏水阀等，其作用是分派、分离或混合管路中的介质。
（6）：排气阀是管道系统中必不可少的辅助元件，普遍应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路利用效率及降低能耗。
按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。
（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。
（3）中压阀：指公称压力PN 为2.五、4.0、6.4Mpa的阀门。
（4）高压阀：指工称压力PN 为10～80Mpa的阀门。
（5）超高压阀：指公称压力PN≥100Mpa的阀门。
按工作温度分类（1）超低温阀：用于介质工作温度t<－100℃的阀门。
（2）低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。
（3）常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。
（4）中温阀：用于介质工作温度120℃（5）高温阀：用于介质工作温度t>450℃的阀门。
按驱动方式分类（1）自动阀是指不需要外力驱动，而是依托介质自身的能量来使阀门动作的阀门。
如平安阀、减压阀、疏水阀、止回阀、自动调剂阀等。
（2）动力驱动阀：动力驱动阀能够利用各类动力源进行驱动。
电动阀：借助电力驱动的阀门。
气动阀：借助紧缩空气驱动的阀门。
液动阀：借助油等液体压力驱动的阀门。
另外还有以上几种驱动方式的组合，如气-电动阀等。
（3）手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。
阀门种类
1. 按作用和用途分类（1）截止阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截止阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀、和隔膜等。
（2）止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
（3）安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
（4）调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
（5）分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
（6）排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗2. 按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。
（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。
（3）中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。
（4）高压阀：指工称压力PN 为10～80Mpa的阀门。
（5）超高压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类（1）超低温阀：用于介质工作温度t<－100℃的阀门。
（2）低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。
（3）常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。
（4）中温阀：用于介质工作温度120℃（5）高温阀：用于介质工作温度t>450℃的阀门。
4. 按驱动方式分类（1）自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。
如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。
（2）动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。
电动阀：借助电力驱动的阀门。
气动阀：借助压缩空气驱动的阀门。
液动阀：借助油等液体压力驱动的阀门。
此外还有以上几种驱动方式的组合，如气-电动阀等。
（3）手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。
