new智能型静电放电发生器ESD-20G 操作指导
静电放电发生器ESD-20G
IEC/EN61000-4-2、GB/T17626.2\ IEC/EN61000-6-1/-2 IEC/EN61326 IEC61340 ANSI C63.16 ITU-T K20 GR1089-CORE ENV 50141
● 最高电压可达30kV； ● 方便更换阻容套件及放电极； ● 内置温湿度传感器，及时记录现场试验环境；
放电形式
内置标准等级 工作电源
接触放电 空气放电 四级IEC放电标准 AC220V±10%,50/60Hz
● 超大液晶显示，智能控制高压输出，体积小，重量轻，操作方便； 环境温度
15~35℃
内包装尺寸（长×宽×高） 5 2 0 × 5 2 0 × 5 9 0 m m
主要技术参数
项目 电压范围 电压极性
ESD-20G 0.1~±20kV 正/负
ESD-30G 0.1~±30kV
放电电容
150pF
放电电阻 放电电流上升时间
330Ω 0.6~1ns
气隙放电电压保持时间 ≥5s
工作形式
单次
自动放电
ESD-20G ESD-30G
设定放电 20pps
放电次数设定
1~9999或无限次
● RS232接口，PC控制操作。
重量
约16kg
试验台是为静电放电试验而专门设计的，用于 群脉冲和衰减振荡波的抗扰度试验。
主要技术参数
台式设备
试验台 参考接地板 垂直耦合板 水平耦合板 绝缘衬垫 接地电阻
1700×900×800mm 2700×1800mm 500×500mm 1600×800mm 1500×700mm 470kΩ

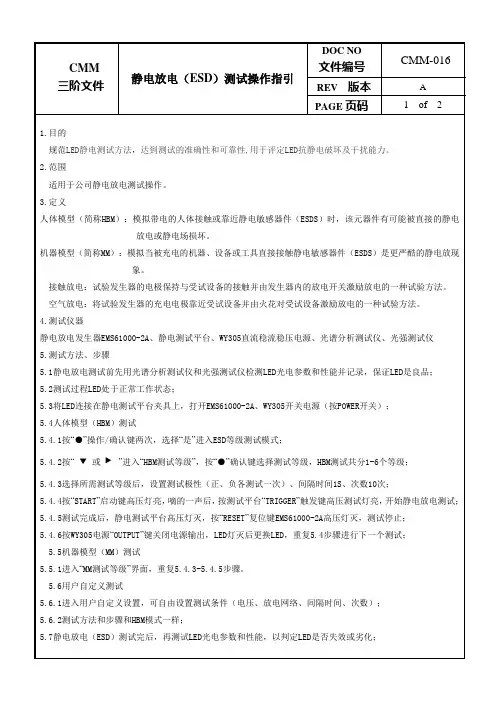

静电放电(ESD)测试操作指引
5.6.1进入用户自定义设置，可自由设置测试条件（电压、放电网络、间隔时间、次数）；
5.6.2测试方法和步骤和HBM模式一样；
5.7静电放电（ESD）测试完后，再测试LED光电参数和性能，以判定LED是否失效或劣化；
6.注意事项
6.1为了避免伤害，仪器必须可靠接地；
6.2在测试状态下，请勿用手触摸测试平台面板上的接线柱、测试夹具和短接插针；
7.面板说明
①高压及控制信号的输出端：用于连接IEC的放电枪或HBM、MM放电模块的高压及控制信号的输入端；
②操作键；
③液晶：显示相关信息；
④启动键：当启动时，可输出高压进行放电试验，相应警示指示灯点亮，此时不能进行模式选择、参数设定；
⑤复位键：当复位有效时，可进行极性和模式选择、参数设定等；
⑥静电放电发生器主电源开关。
6.3在使用平台上的测试夹具时，请不要在不装任何试品的情况下作ESD测试，特别市在4KV以上，否则夹具管脚间会放电；
6.4在使用WY305电源点亮LED时，请将“取样选择开关”按键按至“INNER”内取样，如用光谱分析系统点亮时，选择“OUTER”外取样开关；
6.5当LED闪烁时，按WY305电源“DISPLAY SETTING”(显示设置)调设其电流及电压的参数；
5.4.5测试完成后，静电测试平台高压灯灭，按“RESET”复位键EMS61000-2A高压灯灭，测试停止；
5.4.6按WY305电源“OUTPUT”键关闭电源输出，LED灯灭后更换LED，重复5.4步骤进行下一个测试；
5.5机器模型（MM）测试
5.5.1进入“MM测试等级”界面，重复5.4.3-5.4.5步骤。
8.相关文件
8.1《监控和测量仪器管理程序》的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。
静电放电发生器操作指导书
静电放电发生器操作指导书1. 引言静电发生器是一种产生高电压的设备，用于模拟和测试静电放电现象。
本操作指导书将详细介绍如何正确操作静电放电发生器，以确保安全和有效性。
2. 设备准备在操作静电放电发生器之前，确保已经准备好以下设备和材料： - 静电放电发生器 - 接地电极 - 防静电手套 - 防静电垫 - 清洁布 - 静电检测仪器3. 操作步骤3.1 安全操作•穿戴防静电手套，并确保其完整无损。
•将静电放电发生器放置在防静电垫上，以确保良好的接地。
•在操作前，检查所有电缆和连接是否正常并处于良好状态。
•确保工作区域无静电积聚的物体，并保持干净整洁。
3.2 连接设备•将静电放电发生器的电源线插入适配器并插入电源插座。
•将静电放电发生器的输出线连接至接地电极。
•将接地电极安装在需要进行静电放电测试的对象上，并确保与对象表面紧密接触。
3.3 设置参数•打开静电放电发生器的电源开关，确保指示灯亮起。
•根据需要进行调整，设置合适的放电时间、放电电压和频率等参数。
•注意，根据不同类型的设备或测试要求，可能需要特殊的参数设置。
请参考相关设备说明书或专业人员的建议。
3.4 进行操作•当所有准备工作完成后，将防静电手套穿戴好，确保手部与设备的直接接触。
•轻轻触摸接地电极，并确保皮肤与接地电极接触良好。
•确保操作时不要接触到其他导电物体，以免发生意外。
3.5 静电放电测试•在进行静电放电测试前，使用静电检测仪器进行测试，确保工作区域的静电水平符合要求。
•按下静电放电发生器的放电按钮，开始进行静电放电测试。
•观察并记录测试结果，包括放电时间、放电电压以及可能的反应或损坏情况。
3.6 结束操作•放电测试完成后，将静电放电发生器的电源开关关闭。
•将接地电极从测试对象上移除，并将其放置在防静电垫上，以防止静电积聚。
•清洁静电放电发生器和接地电极，使用清洁布擦拭表面。
4. 维护保养为确保静电放电发生器的长期可靠性和性能，需要进行定期维护保养： - 每次使用后，清洁发生器表面，确保没有灰尘或污垢积聚。
esd20k使用手册
esd20k使用手册一、概述ESD20K是一款高性能的静电放电（ESD）保护器件，专为防止静电敏感设备在生产和储存过程中受到损坏而设计。
它具有响应速度快、保护水平高等特点，适用于各种电子设备。
本手册旨在为用户提供ESD20K的使用说明和操作指南。
二、产品特点1.响应速度快：ESD20K具有快速的响应时间，可在瞬间对静电放电做出反应，保护敏感设备。
2.保护水平高：ESD20K的静电保护水平高达±30kV，能有效防止静电对设备造成损坏。
3.兼容性强：ESD20K适用于各种电子设备，包括高低压系统，具有广泛的兼容性。
4.安装简便：ESD20K采用标准的SOIC封装，占用空间小，易于在电路板上安装。
三、使用指南1.安装位置：将ESD20K安装在靠近静电敏感器件的入口处，以确保对静电的有效防护。
2.连接方式：将ESD20K的正极连接到静电敏感器件的正极，负极连接到地线。
请确保连接正确，否则可能导致器件失效。
3.注意事项：在安装和使用ESD20K时，请务必遵守相关电路图和装配指示，确保器件与电路板和系统的其他部分正确连接。
此外，请勿在ESD20K上施加超过其额定电压的电压，以免造成损坏。
四、常见问题及解决方案1.问题：ESD20K在电路中未起到保护作用。
解决方案：检查ESD20K的连接是否正确，并确保其处于正常工作状态。
可能是由于连接不良或器件故障导致其无法正常工作。
此时应进行检修或更换ESD20K。
2.问题：ESD20K在电路中引起系统不稳定。
解决方案：可能是由于ESD20K的连接方式不正确或其本身存在故障，导致系统出现异常。
此时应检查ESD20K的连接方式是否正确，并对其性能进行检查。
如果ESD20K存在故障，应进行更换。
3.问题：ESD20K在使用过程中过热。
解决方案：可能是由于ESD20K的功耗过高或其工作环境温度过高导致其过热。
此时应检查ESD20K的工作环境温度是否过高，并降低其功耗。
ESD-2020G产品使用说明书
静电放电抗扰度测试仪ELECTROSTATIC IMMUNITY TESTERESD－2020AESD-2020A静电放电抗扰度测试仪在性能上完全满足IEC61000-4-2标准要求的测试仪。
其最大静电电压可以达到20kV，足以覆盖标准中最严酷等级的静电电压要求(第4级气隙放电的静电电压要求为15kV)，同时适用于更多的应用领域以及未来新标准的要求。
所以ESD-2020A静电放电抗扰度测试仪可用于绝大多数电气与电子设备对于静电放电试验，而且可以保证试验的可比性和再现性。
一、主要技术指标ESD-2020A静电放电抗扰度测试仪主要技术指标见表1所示。
表1 ESD-2020A静电放电抗扰度测试仪主要技术指标二、仪器前面板功能描述图1 ESD－2020A 静电放电抗扰度测试仪前面板示意图仪器前面板示意图见图1所示。
图中各部分的功能如下：(1)电压极性切换按钮点按该按钮可切换放电电压的正负极性。
当仪器处于STOP状态时，点按此按钮仪器将切换高压正负极性状态。
(2)显示窗分三行。
最上一行显示放电电压设定值，设定范围是±0.5kV～±20.0kV。
当设定电压为负时，在该行最左面显示‘－’。
当设定电压为正时，在该行最左面显示空白。
设定值通过按钮(3,6,7,8)调节。
设定正负时可通过按钮(1)调节。
中间行显示放电间隔时间设定值，设定范围是0.05~9.99秒。
设定值通过按钮(4,6,7,8)调节。
当放电模式设定为20pps时，放电间隔时间固定显示20pps，不可调节。
第三行显示放电次数设定值/放电计数，显示范围为1～9999。
每次从STOP状态进入START时，显示为放电倒计数。
放电次数设定值通过按钮(5,6,7,8)调节。
(3)电压设定选择按钮当主机处于STOP状态时，点按该按钮可以进入/退出放电电压值设定状态，此时若正处于放电间隔时间或放电次数设定状态时，点按该按钮可退出设定状态，再次点按该按钮可进入放电电压设定状态。
ESD-20G说明书
苏州泰思特电子科技有限公司
－ 0 －
ESD-20G 智能型静电放电发生器
使 用 说 明
一、静电放电测试仪概述
保护设备免受静电放电的危害，无论对生产厂或者用户都是一个十分重要的问题，特 别是采用微电子器件组装以后，为了确保产品和系统的可靠性，对静电放电危害性问题的 考虑显得尤其重要。 静电问题与环境条件以及使用场合有关，静电电荷尤其可能在干燥与使用人造纤维的 环境中产生。一个最普通的例子是操作人员在控制室的地毯上走动时，他走每一步都可能 从他的身体与织物交换中产生(包括得到或丢失)电荷；另外，操作人员和他的座椅间的摩 擦也可能产生电荷交换。操作人员可以是直接的或是通过静电感应而带电，对于后者，除 非操作人员有适当的接地措施，否则导了电的地毯就起不到任何保护作用。 图１给出了不同织物的相对湿度下可能产生的静电电压值，从图中可见针对不同的人 造织物与不同的环境条件，设备可以遭到高达数千伏的放电情况。
3.1 主要技术指标
(1) 充电电压范围 苏州泰思特电子科技有限公司 0～20.00kV － 3 －
ESD-20G 智能型静电放电发生器 (2) 静电极性 (3) 放电频率 正或负 单次 20次／秒 按设定的放电次数放电 自动放电 4位计数器(用于计数放电最多可达9999次) 放电电容: 150pF 放电电阻: 330Ω 圆锥形接触电极及球形气隙放电电极 10℃～35℃ 温度: 相对湿度: 30％～60％ 大气压力: 68KPa(680mbar)～106KPa(1060mbar) 单相AC175~250V， 50／60Hz
放电、连续放电（20pps）或自动放电” ； 在这一行“UP（5）,DOWN（4） ，SELECT （7） ”这三个按键为有效按键，其它按键无效； （注：只有在“接触放电”模式下 才可对“四种模式”进行选择操作。 ）
esd 操作规程
esd 操作规程ESD操作规程一、背景和目的静电放电（ESD）是指由于静电的聚集而产生的突然放电的现象。
在电子行业中，静电放电对半导体器件和其他敏感电子元件有着严重的破坏作用，可能导致设备运行故障或提前退化，因此需要采取相应的操作措施来防止ESD 的发生。
本操作规程的目的是规范ESD操作，确保安全和可靠性。
二、适用范围本操作规程适用于所有涉及ESD敏感环境的工作场所和任务，包括但不限于电子制造、测试、维修和运输环节。
三、ESD知识培训1. 所有涉及ESD环境的员工必须接受ESD的基础知识培训，包括ESD的原理、危害以及防护措施等内容。
2. 定期组织培训，确保员工对ESD操作规程的理解和执行。
四、地面规范1. 工作区域应使用防静电地板，地板导电性应符合规定标准。
2. 工作区域的所有金属结构应与防静电地板有良好的接地连接，确保静电在地面上得到释放。
五、工作人员防护1. 所有在ESD环境中工作的员工应穿戴合适的防静电服装，包括穿着静电防护鞋、穿静电导电服装等。
2. 所有穿戴ESD防护服的员工应定期检查服装的可靠性和有效性，有异常情况及时更换或修理。
3. 禁止在ESD环境中穿戴有导电层的珠宝、手表等物品。
六、工作台和工作区1. 工作台表面应使用静电防护材料，确保工作台表面的导电性能。
2. 工作台上不得放置静电产生物品，如塑料袋、尼龙绳等。
3. 工作区必须保持整洁，防止静电聚集。
七、工具和设备1. 所有工具和设备应符合静电放电标准，如使用能够消除静电的工具，或使用带有ESD防护层的工具等。
2. 定期检查和维护工具和设备的防护性能，损坏的工具和设备应及时修理或更换。
3. 禁止在工具和设备上使用不符合静电放电标准的清洁剂和溶剂。
八、物料管理1. 所有进入ESD环境的物料必须经过合适的防护处理，如使用防静电包装材料、存放在防静电容器中等。
2. 员工在处理ESD物料时必须穿戴好防静电手套，并遵循正确的处理方法。
九、ESD事件管理1. 所有ESD事件必须立即报告，包括但不限于电击、设备损坏、设备故障等。
静电放电发生器操作指导书
静电放电发生器操作指导书静电放电发生器操作指导书一、前言静电放电发生器是一种用于产生高压和高频电场的设备，主要用于模拟雷击、静电放电等环境，对于测试和评估电子元器件及系统的抗干扰能力具有重要意义。
本操作指导书旨在帮助用户正确使用静电放电发生器，保证测试结果的准确性和安全性。
二、设备介绍1. 设备外观静电放电发生器通常采用桌面式或机柜式设计，外观上常见的颜色为灰色或白色。
设备上方通常会配有一个显示屏幕，下方为控制面板。
2. 设备参数静电放电发生器主要参数包括输出峰值电压、输出脉冲宽度、输出脉冲频率等。
根据不同的测试需求，可以设置不同的参数值。
3. 设备接口静电放电发生器通常具有多种接口，包括BNC接口、USB接口、RS232接口等。
用户可以通过这些接口与其他设备进行连接和通信。
三、操作步骤1. 准备工作a. 确认设备所处环境是否符合要求：应该避免在潮湿或有腐蚀性气体的环境中使用设备。
b. 确认设备接口是否正确连接：应该检查设备的各种接口是否与其他设备正确连接。
c. 确认设备参数是否设置正确：应该根据测试需求设置合适的参数值。
2. 开机操作a. 按下电源开关，等待设备自检完成。
b. 在显示屏幕上确认设备当前状态和参数设置。
3. 测试操作a. 将被测样品与静电放电发生器连接，通常采用BNC接口连接。
b. 根据测试需求，设置合适的输出参数值。
c. 按下“开始测试”按钮，观察被测样品是否正常工作，并记录测试结果。
4. 关机操作a. 在控制面板上按下“关机”按钮。
b. 等待设备关闭完成，断开所有接口连接。
四、注意事项1. 静电放电发生器产生高压和高频电场，使用时应该遵守相关安全规定和操作指导书。
2. 在进行任何操作之前，应该先确认所有接口连接是否正确，并检查设备状态和参数设置是否符合要求。
3. 在进行测试时，应该遵循相关标准和规范，并记录详细的测试结果和过程。
4. 在关闭设备之前，应该先断开所有接口连接，并按照操作指导书进行关机操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蘇州市泰思特電子科技有限公司静电放电（ESD-20G）操作指导及注意事项
1.仪器介绍：
图3所标示数的名称依次是：（1）REDUCE（减小）；（2）ADD（增加）；（3）LEFT（向左）；（4）DOWN（向下）；（5）UP（向上）；（6）RIGHT（向右）；；（7）SELECT（设定）；（8）RUN（运行）/PAUSE（暂停）；（9）H.V OUTPUT（高压输出端口）；（10）液晶显示屏。
--------------------------------------------------------------------------------
如上图所示, 面板上共有8 个按键ADD,REDUCE,UP,DOWN,LEFT,RIGHT,SELECT,RUN/ PAUSE；其中UP,DOWN两个按键用来上下移动光标,光标所在的行即为选择使能行；按键 SELECT用于对光标所在行选择切换功能；按键LEFT,RIGHT可以左右移动光标，主要用于“时间间隔”“放电次数”“电压设定”的数值改变；按键ADD,REDUCE用于对光标所在位置的数字加/减；按键RUN/PAUSE用于运行和停止。
注：气隙放电只能在单次放电模式下进行，其它放电模式下无效。
2.做ESD测试时 主要操作步骤：
第一步：打开主机电源。
第二步：选择放电模式，接触放电或空气放电。
第三步：若选择接触放电（选用尖锥形的放电电极），极性切换选择正压或者负压。
第四步：若切换放电极性，只有在高压上电选择“否”的情况下才可以切换极性。
否则，切换不了。
第五步：四种放电模式,有单次放电、设定放电、自动放电、20PPS放电。
四种模式可任意选择。
第六步：若选择单次放电，高压上电选择选择“是”，选择好所需要的测试电压，按运行键RUN 进行测试，扣动一次枪击开关就放一次电，放电的速率跟手扣动枪击的快慢有关，扣的快，打的快，扣的慢，打的慢。
一般建议近1秒扣动一次枪击开关（这样接近标准）。
若测试结束，在按停止键 PAUSE停止测试。
正负极性各10次。
第七步：若选择设定放电，高压上电选择“是”，选择好所需要的测试电压，选择好放电次数10（标准是最低不得低于10次），选择好时间间隔：1S（标准是最低不得低于1秒），按运行键RUN，根据选择的次数扣动枪击开关不放手进行测试，试验次数结束，在按停止键 PAUSE停止测试。
若想重复上次测试，在按运行键RUN，扣动枪击开关不放根据选择的次数进行测试，试验次数结束，在按停止键 PAUSE停止测试。
正负极性各10次。
第八步：若选择自动放电，高压上电选择选择“是”，选择好所需要的测试电压，选择好时间间隔：1S（标准是最低不得低于1秒），按运行键RUN会按选择的时间间隔自动放电，不需扣动枪击开关。
若想结束试验，按停止键 PAUSE停止测试。
正负极性各10次。
第九步：若选择20PPS放电（快速放电模式），高压上电选择“是”，选择好所需要的测试电压，扣动枪击不放，机器会一秒钟放电20次，间隔时间是0.05秒，对被试品进行扫描，找出敏感点。
当找到敏感点时，再用标准的放电模式来进行验证，设定放电间隔为“1S”,放电次数为10次，正，负极性各10次，电压等级根据标准来确定，看被试品的现象。
第十步：若选择空气放电模式，在四种模式里面它只有 单次放电模式，这时要更换放电枪枪头（圆形放电电极），高压上电选择“是”，选择好所需要的测试电压，这时在没测试产品前先扣动枪
击开关不放，放电电极的圆形放电头应尽可能快地接近并触及受试设备(不要造成机械损伤)。
每次放电之后,应将静电放电发生器的放电电极从受试设备移开,然后重新触发发生器,进行新的单次放电,这个程序应当重复至放电完成为止。
第十一步：若试验结束，把电压设定设为“0”， 把高压上电设为“否”然后在关掉主机电源。
这样对仪器寿命有保护作用。
3．ESD仪器是精密高压仪器,内部设计有保护措施,但为了安全和保护本仪器,请特别注意以下注意事项:
z不要在湿度高的场合中使用本仪器。
z仪器的F.G.端子要良好接地。
z仪器通电后，不得用手去触摸放电枪的电极，以防电击。
z通过后面板上的“POWER IN”插座将仪器与外部电源相连，不要将电源线L、N接反。
4.实验室试验条件
如果是气隙放电,则气候条件应在下例范围内：
• 环境温度：15℃～35℃
• 相对湿度：30％～60％
• 大气压力：68～106KPa
此外，实验室中的电磁环境应不影响测试结果。
5．对被试设备的直接放电：
试验应在正常操作时，操作人员可能触摸到被试设备表面上的点和面进行。
试验电压由小到大逐渐增加，最后增至所选定的严酷度等级。
测试时采用单次放电。
每点10次，每次放电后要间隔1秒后再做另一次放电。
有时为了确定系统是否出错，间隔时间取得稍长一点。
对用于研究为目的的试验，有时可以将放电速率用到每秒20次。
放电中，放电枪要垂直于放电表面，这有助于提高测试结果的再现性。
5．1接触放电（尖头放电极）
放电电极应该直接与被试设备接触。
如果在设备表面有涂层，而且制造厂也没有说明这是绝缘层，那么放电可以透过涂层与导电基板放电。
如果制造厂已说明这是绝缘层的，则在该表层应采用气隙放电，而不能使用接触放电。
从测试的角度来看，我们尽量选择接触放电模式，它的可比性，可重复性比较好。
5．2气隙放电（圆头放电极）
在空气放电的情况下，放电电极的尖端要尽可能快的接近并触及受试设备（不要造成机械损伤）表面来进行放电。
每次放电后，放电电极要从被试设备上移开，然后重新触发发生器，才能再进行一次单次放电，直到规定的放电次数结束。
6．对被试设备的间接放电
对在被试设备附近的物体的静电放电，可以用测试仪向耦合板的接触放电来模拟。
耦合板与被试设备的每一面 (包括前、后、左、右和下方、共五个面 )都是平行放置的，间隔为0.1m。
在每一面上用最敏感的极性至少放电10次。
另外，规定垂直耦合板的尺寸为0.5×0.5m2。
7．测试方法
在测试前要先确定做什么模式的放电试验：金属外壳的选择接触放电，测试流程如下：
1）用放电枪设计为“20PPS”的放电模式，电压的等级根据标准来确定，对被试品进行扫描一遍，找出敏感点：
2）再用标准的放电模式来进行验证，设定放电间隔时间为“1S”,放电次数为10次，正，负极性各10次，电压等级根据标准来确定，看被试品的现象；
3）水平耦合测试时，要铺上绝缘垫，放电枪要垂直桌面90度，和被试品的距离要保持10CM，测试被试品的四个面。
电压等级根据标准来确定。
4）垂直耦合的测试方法和水平耦合一样。
5）具体的测试要求，和环境组成见下图。
8．实验结果的评估：
试验结果要根据被试设备的工作条件和功能要求分别加以记录，以便使设备制造厂和用户对设备进行评估。
如:
1、在规定条件下, 设备可以正常工作；
2、试验中设备出现暂时性的性能下降或功能丧失，但过后可自行恢复；
3、设备出现的暂时性能下降或功能丧失，要由操作人员干预或系统复位后才能恢复；
4、设备由于元部件的损坏、软件受影响或数据丢失而造成不可恢复的性能下降或功能丧失。
