水循环真空泵
循环水式真空泵工作原理及使用方法
循环水式真空泵工作原理及使用方法循环水真空泵又叫水环式真空泵是一种抽真空泵。
它所能获得的极限真空为2000-4000帕，串联大气喷射器可达270-670帕。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1-2X105帕表压力。
循环水真空泵工作原理：其工作介质为水。
循环水真空泵的抽真空原理与射流式抽气器不同．它仍属于离心式机械泵。
圆筒形泵壳内偏心装置着叶轮转子．其叶片为前弯式．当叶轮旋转时。
工作水在离心力作用下形成沿泵壳旋流的水环。
由于叶轮偏心位置．水环相对叶片作相对运行．使相邻两叶片之间的空间容积呈周期性变化．有如液体“活塞”叶栅中作径向往复运行。
例如位于图中右侧的叶片从右上方旋转到下方时．每两叶片间的水活塞”就离心向外推去．使这空间容积由小逐渐变大．到下部时达。
于是就从轴向吸气口4把气体吸进来。
而当叶片由下方向左上方转动过程中．“水活塞”向轴心方向作相对运动．两叶片间的空间义逐渐由大变小．于是将吸入的气体渐渐压缩。
通过排气口6排出。
随着叶轮稳定转动．每个容积轮反复变化．使吸、排气过程继续下去。
循环水真空泵的工作水与被压缩气体是一起排出的．因此水环需用新的冷水连续补充．以保持稳定的水环厚度和温度。
水环除起“液体活塞”作用．还有散热(对缩压过程)．密封(叶轮与配气板之间)冷却(轴封件)等作用。
因此泵的工作转速(对应一定的水环厚度)实际工作水温和配气孔布置是几个主要影响因素．对抽气量、工作效率和压缩比(包括可达真空度)起决定性作用。
能随时根据系统真空度变化自动启停。
当系统真空降低到比设定值还大10kPa100mbar时，机组配三台循环水真空泵．正常运行时投用一至两台。
每台均为10U%容量。
如一台泵运行时由另一台泵处于自动备用。
则由压力开关的作用又使备用泵停下，这样就保证了抽气压力在规定范围以内运行。
循环水式真空泵使用方法：1、循环水真空泵首先打开水箱上台盖，从中隔封闭层的加水加冰口，加入清洁自来水，水位升至刻度时为止。

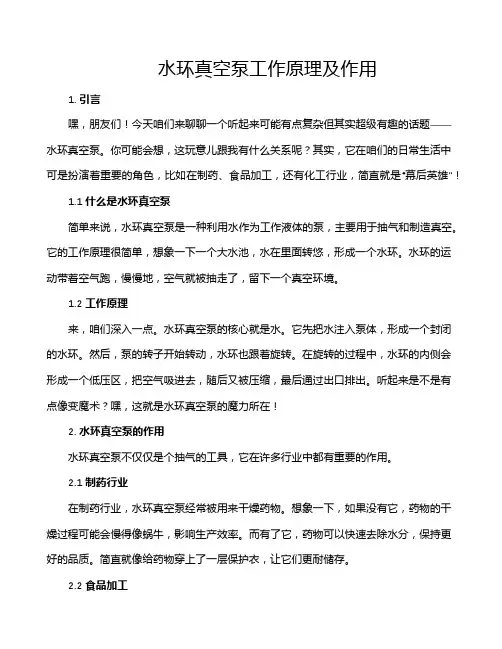

水环真空泵工作原理及作用
水环真空泵工作原理及作用1. 引言嘿，朋友们！今天咱们来聊聊一个听起来可能有点复杂但其实超级有趣的话题——水环真空泵。
你可能会想，这玩意儿跟我有什么关系呢？其实，它在咱们的日常生活中可是扮演着重要的角色，比如在制药、食品加工，还有化工行业，简直就是“幕后英雄”！1.1 什么是水环真空泵简单来说，水环真空泵是一种利用水作为工作液体的泵，主要用于抽气和制造真空。
它的工作原理很简单，想象一下一个大水池，水在里面转悠，形成一个水环。
水环的运动带着空气跑，慢慢地，空气就被抽走了，留下一个真空环境。
1.2 工作原理来，咱们深入一点。
水环真空泵的核心就是水。
它先把水注入泵体，形成一个封闭的水环。
然后，泵的转子开始转动，水环也跟着旋转。
在旋转的过程中，水环的内侧会形成一个低压区，把空气吸进去，随后又被压缩，最后通过出口排出。
听起来是不是有点像变魔术？嘿，这就是水环真空泵的魔力所在！2. 水环真空泵的作用水环真空泵不仅仅是个抽气的工具，它在许多行业中都有重要的作用。
2.1 制药行业在制药行业，水环真空泵经常被用来干燥药物。
想象一下，如果没有它，药物的干燥过程可能会慢得像蜗牛，影响生产效率。
而有了它，药物可以快速去除水分，保持更好的品质。
简直就像给药物穿上了一层保护衣，让它们更耐储存。
2.2 食品加工再说说食品加工。
你知道吗，水环真空泵在包装食品时也能派上用场！它可以抽走包装袋里的空气，延长食品的保鲜期。
试想一下，没了空气的“滋扰”，食物可以保持新鲜，吃起来可香了。
而且，它还能防止细菌滋生，真是食品界的小卫士！3. 优缺点当然，任何事情都有两面，水环真空泵也不例外。
它有不少优点，但也有一些小缺点。
3.1 优点首先，水环真空泵的结构简单，维护方便，使用寿命长。
它还可以在湿润环境下工作，不怕水哦！再加上噪音小，运转平稳，真是让人喜欢得不得了。
3.2 缺点不过，它也有不足之处。
比如说，效率相对较低，抽气速度可能慢一些。
同时，水的使用也要注意，水质不好可能会影响泵的性能。
分析循环水真空泵的原理
分析循环水真空泵的原理
循环水真空泵的原理主要包括以下几个方面：
1. 水环形成真空：循环水真空泵通过一个回转的叶轮，将工作室内的气体与水接触，并形成水环。
当水环旋转的同时，由于离心力的作用，工作室内的气体被推至离心力最大的区域，形成真空。
2. 压力平衡：水环与叶轮之间形成一个密封腔，水环在旋转时，会形成一个密封层，并不断与进气管道连接，使水环内部的压力始终保持平衡。
这样，在叶轮旋转时，进入泵内的气体被水环封闭，不能逆流回来。
3. 叶片的工作：叶轮上的叶片随着旋转会不断地推动水环，使水环与工作室内的气体产生交换。
叶片上的流道与叶轮外圆表面之间的间隙，形成了压缩气体与水环间的密封区域。
通过叶片的工作，不断地将气体压缩和排出。
4. 水循环：循环水真空泵需要提供循环水来形成水环。
通常，水会通过泵或外部系统的水箱进入泵内，然后再通过泵的循环装置将水重新供应给泵的工作室，形成循环。
这样可以保持水环的稳定性，并在工作过程中排掉由于泵内产生的热量。
总之，循环水真空泵通过旋转叶轮产生水环，利用水环与叶轮之间的密封腔和叶片的工作，将进入泵内的气体不断压缩和排出，从而形成真空。
同时，通过循环
水系统可以稳定水环的形成，并排掉泵内产生的热量。
水循环真空泵吸力不足的原因
水循环真空泵吸力不足的原因
水循环真空泵吸力不足的原因可能有以下几种：
1. 旋片磨损：旋片是水循环真空泵的核心部件，如果旋片磨损严重或有裂纹，就会导致泵吸力不足。
2. 密封不良：水循环真空泵的密封件包括密封圈和密封壳，如果密封不良或损坏，就会导致泄漏，进而减小泵的吸力。
3. 水环干涸：水循环真空泵工作时，需要通过水环来密封和冷却旋片。
如果水环干涸或水位不足，就会导致泵吸力不足。
4. 进气管堵塞：如果进气管中存在堵塞物，如灰尘、污物等，会阻碍气体的进入，从而减小泵的吸力。
5. 泵体磨损或损坏：如果泵体内部存在磨损或损坏，如泵壳变形、腐蚀等，也会导致泵吸力减小。
6. 水泵驱动部件故障：如果水循环真空泵的电动机或传动部件故障，就会影响泵的工作效果，导致吸力不足。
以上是一些可能导致水循环真空泵吸力不足的原因，具体原因应根据具体情况进行检查和分析。

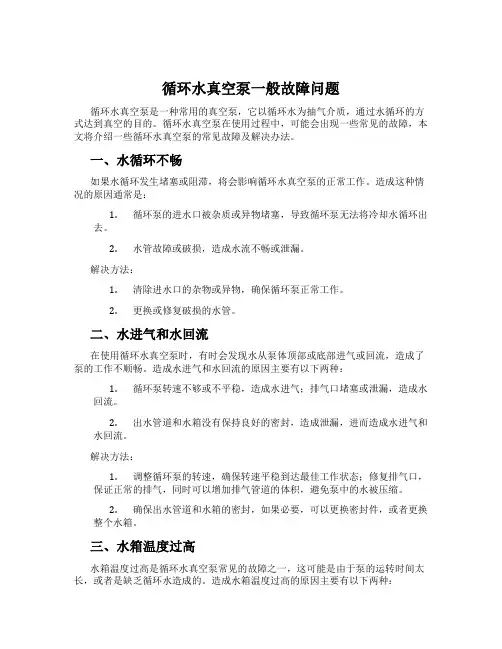

循环水真空泵一般故障问题
循环水真空泵一般故障问题循环水真空泵是一种常用的真空泵，它以循环水为抽气介质，通过水循环的方式达到真空的目的。
循环水真空泵在使用过程中，可能会出现一些常见的故障，本文将介绍一些循环水真空泵的常见故障及解决办法。
一、水循环不畅如果水循环发生堵塞或阻滞，将会影响循环水真空泵的正常工作。
造成这种情况的原因通常是：1.循环泵的进水口被杂质或异物堵塞，导致循环泵无法将冷却水循环出去。
2.水管故障或破损，造成水流不畅或泄漏。
解决方法：1.清除进水口的杂物或异物，确保循环泵正常工作。
2.更换或修复破损的水管。
二、水进气和水回流在使用循环水真空泵时，有时会发现水从泵体顶部或底部进气或回流，造成了泵的工作不顺畅。
造成水进气和水回流的原因主要有以下两种：1.循环泵转速不够或不平稳，造成水进气；排气口堵塞或泄漏，造成水回流。
2.出水管道和水箱没有保持良好的密封，造成泄漏，进而造成水进气和水回流。
解决方法：1.调整循环泵的转速，确保转速平稳到达最佳工作状态；修复排气口，保证正常的排气，同时可以增加排气管道的体积，避免泵中的水被压缩。
2.确保出水管道和水箱的密封，如果必要，可以更换密封件，或者更换整个水箱。
三、水箱温度过高水箱温度过高是循环水真空泵常见的故障之一，这可能是由于泵的运转时间太长，或者是缺乏循环水造成的。
造成水箱温度过高的原因主要有以下两种：1.循环泵运转时间过长，造成水箱温度过高。
2.缺乏循环水，或循环水的流量不足，导致水箱温度过高。
解决方法：1.可以安装智能控制系统，通过自动调节泵的运转时间，避免运转时间过长，从而减少水箱温度的升高。
2.确保水箱内充满循环水，并且确保循环水的流量足够，这样可以有效地降低水箱温度。
四、泵体发热或震动泵体发热或震动是循环水真空泵的常见故障之一，这可能是由于泵体内部的故障，或者是使用环境的问题造成的。
造成泵体发热或震动的原因主要有以下两种：1.泵体内部的零件出现故障，或者是泵体损坏，会导致泵体发热或震动。
水循环式真空泵原理
水循环式真空泵原理
水循环式真空泵是一种利用水蒸汽作为工作介质的真空泵，采用水蒸汽的压力差来实现空气的抽除。
其工作原理是通过不断循环使用水蒸汽来形成真空，具体过程如下：
1. 水蒸汽进入泵体：水蒸汽通过入口进入泵体中，填充整个泵体的腔室。
2. 压缩空气：当水蒸汽进入泵体之后，腔室内的压力会上升，压缩空气同时被抽除。
3. 水蒸汽冷凝：泵体腔室内的水蒸汽在压缩空气的作用下会产生热量，热量通过泵体外壁散失。
同时，冷凝器中的水会将热量吸收，使水蒸汽冷凝成液体。
4. 抽吸液体：冷凝成液体的水蒸汽会沉积在泵体底部，形成一水封壁；水封壁会随着泵体的运动不断下降，将底部的液体吸入到泵体中。
5. 排放气体：泵体运动过程中，水封壁会随着泵体下落将液体排出。
排放过程中的气体与水封壁之间的前后空腔相连，使气体能够顺利排出系统。
通过以上循环流程，水循环式真空泵能够实现对空气的抽除，达到产生真空环境的效果。
同时，由于水蒸汽可被循环使用，这种类型的真空泵具有一定的节能性能，并且对环境无污染。
实验室水循环式真空泵安全操作规程
1、循环泵必须保持水质清洁，避免真空不稳定对实验过程造成影响。
2、作业对象常温下易结晶，时刻检查泵机抽气管是否堵塞，应及时进行清理，防止设备憋压造成安全隐患。
3、真空泵停止作业时，应先放空被抽容器内的真空，再停泵机，防止物料倒吸造成泵机及环境的污染。
4、真空泵应置于通风设备中工作，保证工作环境及人员身体不受污染。
一、基本信息及用途
实验室使用真空泵型号为SHZ-D（ ）水循环式真空泵，是以循环水作为工作流体的喷射泵，采用射流技术产生负压而设计的一项新型真空抽气泵。
该泵广泛用于蒸发、减压蒸馏、减压精馏、结晶干燥，过滤等实验作业抽出气体。具有使用简单，耐腐蚀等优点但其对水体ห้องสมุดไป่ตู้有污染性。
二、试验操作方法
1、准备工作：加水，水面即将升至水箱后面的溢水口下高度时停止加水。重复开机可不再加水。每星期至少换水一次，如水质污染严重，使用频率高，则需缩短更换水的时间，保持水箱中的水质清洁。
2、抽真空作业：将需要抽真空的设备抽气套管紧密套接与本机抽嘴上，关闭循环开关，接通电源，打开电源开关，即可开始抽真空作业。用手指堵住抽嘴，对应的真空表能达到接近-0.1Mpa真空度表示泵工作正常。
3、当泵需要长时间连续作业时，水箱内水温将会升高，影响真空度，此时，可将放水管与水源相通，溢水嘴作为排水口，适当控制自来水量，即可保持水箱水温不再上升，使真空度稳定。停止工作时必须缓慢将被抽真空放掉，再关闭泵机。
循环水式真空泵工作原理
循环水式真空泵工作原理
循环水式真空泵通过将水喷入密封腔体，并在真空泵运转过程中循环往复，实现与气体的连续替换，从而达到提高真空度的目的。
循环水式真空泵的主要工作原理如下：
1. 水循环：真空泵的密封腔体内设置有“喷嘴+管道+排气孔”
的回路，水从水箱经过泵引入腔体内，形成水圈和气圈的循环。
2. 水圈处理空气：在密封腔体内，水圈和气圈形成相互交替的状态，水圈通过喷嘴对空气进行喷射处理。
喷嘴周围的密闭结构使空气和水充分接触，因此水圈可以有效地吸附和清除空气中的杂质。
3. 活塞运动：在水圈处理完空气后，排气孔打开，活塞上升，将空气推到排气孔，将处理完的空气从排气孔排出。
随后，活塞下降，将喷嘴和排气孔复位。
4. 水循环再次进行：经过一次工作周期后，水继续循环运动，水圈和气圈交替处理空气，以提高真空泵的工作效果。
总结来说，循环水式真空泵主要通过水圈和气圈的循环运动，将水循环引入真空泵的密封腔体，并喷射处理空气，从而达到提高真空度的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环水式真空泵可单独使用，也可用为增压泵、扩散泵、分子泵的
前级泵、维持泵、钛泵的预抽泵用。
可用于电真空容器制造、真空
焊接、印刷、吸塑、制冷设备维修及仪器仪表设备配套和实验室等。
广泛适用于食品、科研、医疗、电子、化工、医药、大专院校等部门.利用机械、物理、化学、物理化学等方法对容器进行抽气，以获
得和维持真空的装置。
真空泵和其他设备（如真空容器、真空阀、
真空测量仪表、连接管路等）组成真空系统，广泛应用于电子、冶金、化工、食品、机械、医药、航天等部门。
CM02
SHZ－D（III）循环水式真空泵
【工作原理】：
循环水式真空泵的泵体设计采用垂直装置，在使用时插入水中即可，不须加注引水。
采用安全的设计，在抽气系统中，装有逆止阀，有
效的防止停电或停机时水进入抽气管道中。
该机工作时是利用一个
潜水电泵抽水，依据流体力学中的射流原理让水流在管道中拥有较
高流量的同时截取流体作用产生的负压力从而达到对外抽取真空的
目的。
SHZ－D（III）循环水真空泵
【性能特点】：132**5547**0231
◆该泵可以容纳四名人员进行化学试验，减少了购买仪器成成本，
而且增加了实验室的面积。
◆采用防腐四抽头，可以单独使用或并联使用，装有四个真空表。
◆台式循环水泵采用优质材料制成，主机材质为不锈钢机芯和防腐
材质机芯两种类型。
◆该机设计合理，结构紧凑，采用安全封装，
◆循环水泵具有占地空间小，移动方便，耐腐蚀、无污染、噪音低，还可根据用户需要加装真空调节阀。
