石油化工装置给排水设计探讨
浅谈石油化工厂区室外给排水设计
浅谈石油化工厂区室外给排水设计摘要：随着我国经济发展速度的加快，石油化工行业得到了快速、蓬勃的发展。
而石油化工厂区的室外给排水管道设计除需满足国家规范要求外，还要从企业的实际情况出发，结合业主要求、工程规模及投资规模，做到技术先进、经济合理，符合国家节能、环保的要求。
本文作者结合自身实践就石油化工厂室外给排水的布置及节能措施的设置谈些初步的看法。
关键词：石油化工厂区；室外给排水；节能；设计一、室外给排水设计要点在收集相关资料进行设计时需注意：在项目设计初期，首先需要确定厂区外给排水的接口，以便对整个厂区的给排水走向进行规划；其次管道的布置要严格参照《石油化工给水排水管道设计规范》、《室外给水设计规范》、《室外排水设计规范》以及《消防给水及消火栓系统技术规范》的要求，合理布置各种管线的顺序，且给水要做到工业给水和生活用水的分质供水，排水要做到雨污分流、清污分流，室外消防管线在厂区内应布置成环状，进水管不宜少于2根，当一根进水管发生故障时，其余进水管应能保证全部用水量；同时在产品的选用上应尽量采用节能环保的产品等。
总之需要注意的设计要点十分多，此处就不一一列举。
二、管线的平面布置目前工业项目中，室外给排水管线种类繁多，常见的有：雨水管、初期雨水管、生活污水管、生产污水管、生活给水管、生产给水管、消防管、泡沫管、循环冷却水管道等，同时还有其他专业的物料管道、压缩空气管、采暖管、电力电缆、仪表电缆等等，需要较多的布置空间。
而由于用地紧张，建筑物布置紧凑，平面空间极为有限，因而在项目中，一般将压力管道及电缆桥架等布置于厂区的管架上，利用竖向空间，既能节省土地，又方便以后管线的改扩建及维修。
当然，重力流管线及消防管线还需埋地敷设，各管线间的水平位置需严格按照规范规定，且为方便后期检修，一般可将管线布置于道路边或者绿化带内。
三、管线的高程布置管线的埋深是由多个矛盾综合后决定的，首先要先确定厂区外的给排水接点标高，要保证雨污水能顺利的排出；其次，为减少工程造价，在保证满足国家规范规定的最小埋深和冻土埋深的基础上，管线应尽量浅埋。
石油化工埋地敷设给水排水管道设计探讨
石油化工埋地敷设给水排水管道设计探讨摘要：相比于普通的建筑工程来说，石油化工埋地敷设给水排水管道设计有很大的区别。
在开展设计的过程中，需要将实际情况充分调查清楚，才能加强设计方案的合理性与科学性，确保给排水管道的设计质量与施工质量。
因此文章将对石油化工埋地敷设给排水管道设计方案进行分析，以期帮助相关企业与设计人员提供参考与借鉴。
关键词：石油化工；埋地敷设；给排水管道；设计方法1石油化工给排水管道布置方法第一，在设计过程中，应对给排水管道的平面布置、埋地敷设深度、管道的平行净距离与交叉净距离进行明确要求。
在设计过程中，应使给水排水、总图、结构3个专业形成紧密联系与良好配合，确保管道的布置方案不会处于建构筑物、管架、管廊、基础压力传递范围中，不然就会对建筑物与管架、管廊或管道安全性产生严重危害。
第二，对于设计规范与要求方面，不能将给排水管道设计为车行道下纵向敷设。
与此同时，除了生产污水管道之外，其他的给排水管道不宜在车行道下进行纵向敷设。
2石油化工给排水管道材质与管道接口设计方法2.1压力流管道设计方法要求供水可靠、水质一般的压力流给水管道,如生产给水管道、消防给水管道、泡沫混合液管道、循环冷却水管道,宜选用碳钢管道,焊接接口。
碳钢管道供水可靠,而且连接、开口接出支管、安装阀门的施工方便快捷。
2.2重力自流管道设计方法第一，重力自流排水管道设计中，可使用灰口铸铁材质的管道，使用承插接口方式，填料应尽量采用不耐油的橡胶圈。
主要原因就是管道会具备较高的耐腐蚀性，管壁很厚，使用寿命较长；与此同时，不会对管道基础提出较高的要求，节省施工成本，另外这种管道不容易发生漏水问题，避免了环境的污染。
第二，重力自流管道设计尽量避免使用混凝土管道，主要原因为，管道的强度较低，很容易发生破损情况，将其埋地敷设在石油化工生产区域中很容易发生腐蚀问题，不仅会造成漏水情况出现还会对环境形成严重污染，同时还会造成管道的全线报废无法使用，与此同时，还会对管道基础提出很高的要求，增加施工成本。
阐述石油化工企业给排水管道设计要点
阐述石油化工企业给排水管道设计要点发布时间：2022-05-09T09:12:07.163Z 来源：《科学与技术》2022年1月第2期作者：闫安[导读] 在石油化工企业的实际生产过程当中，给排水管道的设计合理性与科学性，对其生产水平具有直接影响，闫安山东新和成精化科技有限公司山东省潍坊市寒亭区 261100摘要：在石油化工企业的实际生产过程当中，给排水管道的设计合理性与科学性，对其生产水平具有直接影响，也关系到企业自身的安全运行。
所以，在石油化工企业的实际建设过程当中，需要合理优化给排水管道的设计工作，明确具体的设计要点，对各项因素进行综合考虑，以此来有效提升给排水管道的整体设计水平。
本文针对石油化工企业的给排水管道设计进行分析，并提出具体的设计要点，希望能够为相关设计人员起到一些参考和借鉴。
关键词：石油化工企业；给排水管道；设计要点对于石油化工企业的给排水管道设计工作而言，其需要确保生活、消防、生产等相关给水排水需求得到满足。
对此，相关设计人员在实际展开设计工作时，需要对先进的技术进行采用，从而使设计方案的经济性和合理性得到保证。
石油化工企业在敷设给排水管道时，通常会沿着道路两侧进行敷设，或者在道路下开展埋地敷设工作，其是安装工程当中的一项重要内容，需要相关石油化工企业加大重视。
一、石油化工企业给排水管道设计中存在的问题（一）给排水管道线路不合理石油化工企业的给排水管道，在实际设计和施工过程当中具有较高的投资与回报，对此需要相关企业通过合理设计使管道总长得到缩短，并使管网结构得到优化，从而获取更高回报。
但这也导致部分位置的管网线路不够科学合理，降低了管网的适用性，使管道产生了相应的安全隐患，不利于企业自身的健康发展。
（二）设计施工技术落后现如今，我国针对给排水管网的相关研究还存在一些不足，特别是石油企业内部的相关管道设计人员缺乏，进而无法满足给排水管道的设计工作需求。
在现今经济发展模式下，一些人才为了提高自身利益，会在获取足够工作经验后进入到具有更高回报的外资企业当中，因此存在严重的人才流失现象。
化工装置排水系统的设计及建议
化工装置排水系统的设计及建议摘要：随着人们生活水平的提高，人们对环境保护的要求日益增高，同时随着经济的快速发展，石油产品种类繁多，石油化工产业的规模越来越大。
化工装置的排水系统因为排水介质复杂多样，对地下水污染的保护十分重要。
为了防止石化企业可能造成的地下水污染，国家专门出台了《石油化工工程防渗技术规范》GB/T50934-2013，明确了石化工程中的防渗要求。
但是目前各种规范中，对化工企业产生的各类污废水的收集和输送过程中管材的选用并没有明确规定，设计人员需要通过经验进行选择。
本文对化工装置中生产污水收集管道材质的选择和收集方案进行介绍。
文章最后对化工装置排水系统设计提出了几点建议。
关键词：化工装置；排水系统；地下水污染；防渗；管道材质；收集方案Design And Suggestion Of Drainage System For PetrochemicalProjectsBao Fei(Sinopec Shanghai Engineering Co. Ltd., Shanghai, 200120)Abstract：with the improvement of people's living standards,people's requirements for environmental protection are increasing. At the same time, with the rapid economic development, there are manykinds of petroleum products, and the scale of petrochemical industryis getting larger and larger. The drainage system of chemical plant is very important to protect groundwater pollution because of the complex and perse drainage media. In order to prevent groundwater pollutionthat may be caused by petrochemical enterprises, the state hasspecially issued the technical code for seepage control of Petrochemical Engineering (gb/t50934-2013), which defines the seepage control requirements in petrochemical engineering. However, in thecurrent specifications, there are no clear provisions on the selection of pipes in the collection and transportation of various sewage and wastewater generated by chemical enterprises, and designers need to choose through experience. This paper introduces the materialselection and collection scheme of production sewage collectionpipeline in chemical plant. Finally, some suggestions on the design of drainage system of chemical plant are put forward.Keywords:petrochemical project; Drainage system; Groundwater pollution; impervious; Pipe material; Collection scheme1 化工装置排水系统划分化工装置排水系统一般分为生产污水系统,初期雨水系统, 雨水系统等。

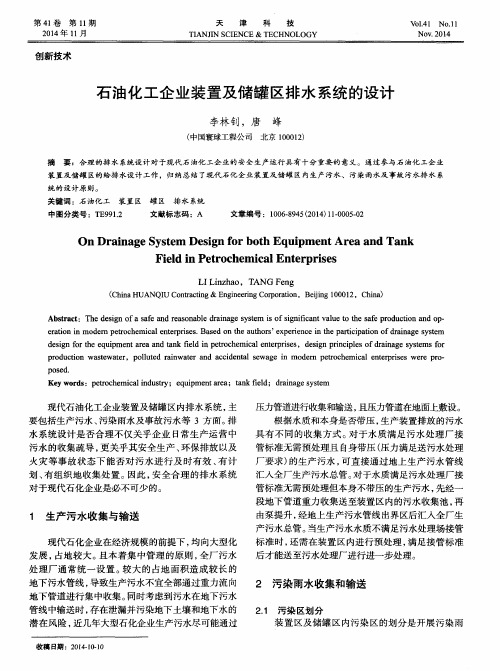

石油化工企业装置及储罐区排水系统的设计
现代石油化工企业装置及储罐 区内排水 系统 ， 主 要包 括 生产 污水 、 污 染雨水 及 事故 污水 等 ３方 面 。 排 水系统设计是否合理不仅关乎企业 Ｅ ｔ 常生产运营中 污水的收集疏导 ， 更关乎其安全生产 、 环保排放 以及
火 灾 等 事 故状 态下 能 否对 污水 进 行 及 时 有 效 、 有 计 划、 有 组织 地 收集 处 置 。因此 ， 安 全合 理 的排 水 系 统 对 于现 代石 化企 业是 必不 可少 的 。
统 的 设 计原 则 。
关键词 ：石 油化 工
装置 区 罐 区 排 水 系统
文献 标 志码 ：Ａ 文章 编 号 ：１ ０ ０ ６ ． ８ ９ ４ ５ （ ２ ０ １ ４ ） １ １ － ０ ０ ０ ５ ． ０ ２
中 图 分 类 号 ：Ｔ Ｅ ９ ９ １ ． ２
Ｏ ｎ Ｄｒ ａ ｉ ｎａ ｇ ｅ Ｓｙ ｓ ｔ ｅ ｍ Ｄｅ ｓ ｉ ｇ ｎ ｆ ｏ ｒ ｂ ｏ ｔ ｈ Ｅｑ ｕｉ ｐｍ ｅ ｎ ｔ Ａｒ ｅ ａ ａ ｎ ｄ Ｔａ ｎｋ
李林 钊 ，唐
（ 中国寰球工程公司
峰
北京 １ ０ ０ ０ １ ２ ）
摘
要：合理的排水 系统设计 对于现代 石油化工企业的安全 生产运行 具有十分重要的意义 。通过参与石 油化 工企业
装置及 储罐 区的给排水设计 工作 ，归纳总结 了现代石化企 业装 置及储罐 区内生产污水、 污染雨水及 事故污水排 水 系
Ｆ ｉ ｅ ｌ ｄ ｉ ｎ Ｐ ｅ ｔ ｒ ｏ ｃ ｈ ｅ ｍｉ ｃ ａ ｌ Ｅｎ ｔ ｅ ｒ ｐ ｒ ｉ ｓ ｅ ｓ
ＬＩ Ｌｉ ｎｚ ｈａ ｏ， Ｔ ＡＮＧ Ｆｅ ｎｇ
浅谈化工厂给排水设计
浅谈化工厂给排水设计摘要：化工在我国工业生产中占有重要的地位，本文首先介绍了化工厂给排水系统种类的复杂性，主要探讨给排水设计常用的技术措施，从消防系统给排水、雨水排放系统给排水、管道基础及附属构筑物的考虑等几个方面探讨石油化工给排水设计的特点及要点。
关键词：化工废水；给排水设计；管道1.化工厂给排水系统种类由于化工生产的需要，给排水系统众多，有的项目中仅仅埋地的给排水系统就有10多个。
因此，给水排水系统设计需做到全面规划、合理划分系统、科学制定给排水流程，尽最大可能达到安全生产、节能、节水、保护环境的目的。
区别于其他工业与民用给排水系统，突出表现在水消防系统和排水系统。
1.1水消防系统种类多样化化工装置常用的水消防系统主要有消防水炮、消火栓系统(室内外消火栓、箱式消火栓、框架消防竖管等)、水幕、水喷雾和水喷淋系统等。
通常，一个装置需同时设置多种水消防系统，时常有高压消防和低压消防水并存的状况。
由于我国目前还有相当一部分生产工艺包来自国外，对物料的特性及生产工艺流程认识不够，还应结合NFPA、BS等国外消防规定和工艺包专利商提供的方案进行优化设计，保证系统安全可靠。
1.2排水系统管路众多生产过程中经常需要排放含有各种污染物的污水，如：含油污水、含硫污水、含氰污水、含酚污水、含氨污水、酸性污水等。
设计中应采取措施，清污分流，由于排水水质、水温以及不同的处理要求，必须划分成若干个独立的排水系统，便于污、废水的处理排放和有用物质的回收。
在装置内建低位储罐或污水池，收集不同工艺设备排放的不同性质的污废水。
2化工厂给排水系统设计2.1管材的选择对于水质要求较高的生活给水管道，埋地敷设时一般选用球墨铸铁管、PE 管和复合管;管道架空时，以前常用镀锌钢管，但近几年来，随着钢塑复合管道的出现和其制作工艺的日益成熟，钢塑复合管以其良好的机械强度和卫生性能，而逐渐被广泛采用。
与生活给水管材选用相比，化工装置的消防水、消防泡沫液、循环冷却水、生产水等压力流管道更注重可靠性。
石油化工埋地给排水管道设计问题探讨
2017年11月石油化工埋地给排水管道设计问题探讨张维(中国石油天然气股份有限公司辽河油田分公司供水公司,辽宁盘锦124010)摘要:随着我国工业的不断发展，对石油的需求量在不断上升，石油产品的应用范围也在不断扩大，因此石油化工企业在不断扩大自己的规模。
石油化工装置就是石油企业扩大规模的必备工具，它的应用范围也非常广泛，化工装置中的给排水管道对整个化工装置影响巨大，因此设计人员要综合多方因素进行给排水设计。
给排水设计是否合理对石油生产有很大的影响，而且石油生产工序对管道要求较高，所以在给排水设计中管道材料的选择都是非常严苛的。
关键词:石油化工；埋地给排水；管道设计石油是现代经济发展的重要能源之一，石油开采、运输和加工等工序一直备受关注。
石油管道设计是否合理会直接影响到石油的输送效率和运输成本，所以设计人员要慎重对待。
在设计石油管道的时候，设计人员需要综合多方因素，既要符合设计规范，又要确保安全性与稳定性，还要指导施工人员完成安置工序，这样才能对石油管道实现全过程的高效控制。
1安置管道的几项基本原则（1）当出气管道和安全阀门相同时，应沿着水流方向向上调整45度并插入总管道，这样就可以避免总管液体流入分支管道。
如果安全阀的压力表数值超过7兆帕，也要按照一定的角度插入总管道[1]。
（2）当泄压总管出口的位置高过安全阀，就要调节手动阀门，所以手动放液阀门应安置在工作人员容易接触的地方。
同时，工作人员要排除袋形管道中的液体，让液体排到密闭系统中。
为了避免液体在袋形管道低温管段中发生凝固，工作人员需要提前做好防冻工作，以免损害管道。
（3)应尽量采用无缝隙直型管道，如果采用焊接方式制成直管道，焊缝间距就会大于200毫米。
另外，管道弯头宜采用1.5DN 规格，而且需要经过探伤检测，检测合格后才能将外管安置于管道中。
至于内外管的材质，因为管道会随着环境变化而变化，所以为避免内关和外观同时膨胀，二者应选择同一种材质。
石油化工企业给排水管道设计要点分析
石油化工企业给排水管道设计要点分析摘要：给排水管道工程是石油生产中的重要设施内容，需要结合企业的生产需求进行差异化设计，保证石油化工企业水系统的有效运行。
石油化工企业给排水管道工程线路结构复杂，存在诸多交叉，因此在给排水管道设计中容易出现各种问题。
需要结合国家以及行业的施工要求，对给排水管道进行合理设计，在保证生态环境的基础上，满足企业生产要求。
关键词：石油化工企业；给排水管道；工程设计引言石油企业的输水管线数量较多，但随着石油企业的发展，输水管网也暴露出许多问题，如给排水管系统发生故障；不仅会影响到他们的日常生产和生活，而且很有可能会触犯国家的环境保护法规，这对他们今后的发展非常不利。
排水管道的设计是一个复杂的系统工程，不需要对每一个环节都进行详细的研究，只要对一些关键问题进行合理的设计就可以了。
只有这样，我们才能找到设计的关键，并对其进行改进。
当前，国内外学者对这一问题的研究多集中在管网优化问题上，而忽略了问题，从而使石油企业陷入了困境。
1石油化工给排水管道施工特点1.1布置线路较长石油化工工程给排水管道施工是城市建设非常关键的内容，不仅要保证施工设计符合道路城市规划要求，还要提高建设效率和质量。
一般情况下，石油化工给排水管道施工会布置多条线路，且道路情况非常复杂，排水管道十分密集，需要高效落实给排水管道延长工作。
1.2影响因素较多影响石油化工工程给排水管道施工质量的因素非常多，包括城市交通路线、地下光缆线路、施工人员专业技术、施工材料、机械设备运行情况等。
如果石油化工给排水管道的管理人员没能认识到管控这些因素的重要性，会严重影响施工进度、施工安全、施工质量，甚至会增加石油化工给排水管道的施工难度。
石油化工给排水管道施工过程中会应用破碎机、挖掘机等多种机械设备，同时，会着重开展沟槽开挖工作，若施工人员没能结合施工状况进行细致分析，将无法保证施工工作的规范性和针对性；若选用的施工材料性能和质量与具体要求不符，无法满足施工操作要求，会埋下安全和质量隐患，影响给排水管道的使用效果；若给排水管道施工人员没有认识到自身工作的重要性，未依据标准要求进行操作，会降低石油化工给排水管道的施工质量。
石油化工埋地给排水管道设计问题研究
石油化工埋地给排水管道设计问题研究在当前我国工业的稳定发展背景下，社会中对于石油的需求也有了显著提升，石油产品的应用范围更是有了全面提升，所以石油化工企业也需要在此种背景下不断丰富和强化自身的发展规模。
石油化工装置是当前石油企业发展中最重要的一项工具，其不仅有着较广泛的应用范围，同时对于后续工作的开展也有着十分显著的影响，工作人员在此种背景下更需要进行必要的排水设计。
可以说排水设计工作的合理性对于石油生产也会产生较大的影响，并且石油的生产对于每道工序的要求都比较高，因此对于排水管道的材料也有着较严格的要求。
针对这种情况，本文就将针对石油化工埋地给排水管道的设计问题进行详细研究。
标签：石油化工；埋地给排水管道；设计问题石油作为现代化发展的重要能源之一，无论是开采、运输还是加工都受到了广泛关注。
石油管道的设计工作可以对石油的输送效率和运输成本等产生影响，所以这项工作的开展对于广大设计人员的工作提出了严格的要求。
在进行石油管道的设计环节中，设计人员也需要对多种环节进行分析，不仅要保证设计工作的规范性，还要实现对工作安全性的提升，确保石油管道的合理控制与发展。
为此，本文就将针对石油化工埋地给排水管道设计问题进行研究。
1 给排水管道设计工作中存在的主要问题1.1 线路设计存在不合理性在当前化工企业的发展来说，给排水管道也是一项投入和回报都很高的项目，因此，企业管理者要想在企业建设和工程开展中收获更多的经济效益，就应该利用对较少的项目投资方式对成本进行节约，或者聘请一些非专业设计人员从而降低项目成本。
但是在此种方式下，不仅会造成管线设计工作不合理性，还会对设计施工的质量造成严重影响，严重的甚至还将对施工安全性造成负面影响，这对于企业的长远建设和发展必然会造成十分不利的负面影响。
1.2 缺乏必要的技术支持在我国市场经济的稳定发展背景下，对外经济水平也有了稳定提升和发展，但是经过实际研究发现，当前我国化工企业在实际发展中和国外很多企业之间仍然存在较大的差异，这也使得我国很多人才，为了在发展中获取更多的个人利益，在毕业或是工作一定时间后，都会跳槽到综合水平较高的外企中，这种问题的出现不仅会造成严重的人才流失，同时在进行项目设计环节中也会缺乏必要的技术支持，严重影响了工程质量。
石油化工企业给水排水管道工程设计
石油化工企业给水排水管道工程设计摘要：给排水管道的设计是一项十分重大的系统工程，并不是所有设计过程都需要着重研究，仅需要对某些要点问题进行合理设计即可，但是只有对目前管网设计中存在的问题进行深人分析，才能发现设计要点所在，才有利于提出必要的改进措施。
关键词：石油化工；给水排水管道；设计引言在石油企业内部存在较多的给排水管道，但是随着石油企业的不断发展，给排水管网也暴露出了众多的问题，若给排水管网出现问题，不但会影响正常的生活和生产工作，还可能会出现违反国家环保法问题，这对于石油企业未来的发展十分不利。
1、石油企业给排水管道设计存在的问题1.1给排水管道线路不合理对于石油企业而言，给排水管网设计和建设的投资和回报相对较高，因此，企业领导层都想尽一切办法从设计施工中获取更高的回报，一般采用的方法是缩短管道的总长度和优化整个管网结构，这就使得某些位置处管网的线路并不合理。
若出现管网线路不合理问题，不但会使得管网的适用性严重下降，还容易使管道出现严重的安全隐患，这对于石油企业未来的发展十分不利。
1.2相关设计施工技术落后目前，我国对给排水管网的研究明显不足，尤其是石油企业内部管网设计的相关工作人员相对较少，再加上我国市场经济的不断发展，造成仅有的部分人才为了获取更高的利益，在取得一定工作经验后，容易流失到回报更高的外资企业中去，人才的流失也十分严重，最终使得石油企业内给排水管道设计的人才较少，整个设计过程缺乏技术支持，其设计和施工质量也会受到严重影响。
这种影响不但体现在给排水管道设计中，还体现在给排水管道的日常运行维护中，另外，给排水管道的设计、运行以及维护等方面的工作都属于细致性工作工种，若无相关技术的支持，就会导致管道质量控制手段单一问题，进而威胁给排水管道的安全。
1.3管道安全性受到一定威胁管道安全性受到一定的威胁主要体现在两个方面，首先，在石油企业内部一般都建设有专门的蓄水池，企业内的生产和生活用水都需要从蓄水池内获取，因此，蓄水池内的水资源必须满足一定的要求，但是外界环境可能会对蓄水池产生干扰，从而造成大量不符合标准的水资源流人蓄水池内，从而威胁蓄水池的水质；其次，管道材料问题，一般情况下，石油企业内的给排水管道材料都选用普通的钢铁材料，这种材料的投资相对较低，短时间内更利于企业的发展，但是由于给排水管线上并没有施加专门的防腐措施，从而造成管线腐蚀状况严重，这将直接威胁到管道的安全。
