如何在WINCC在做单个报警触发对应单个报警声音
如何在WINCC在做单个报警触发对应单个报警声音
在WinCC中，可以通过配置报警触发器来实现单个报警触发对应单个报警声音的功能。
下面将详细介绍如何进行配置。
1.创建需要监控的变量
在WinCC项目中创建需要监控的变量。
例如，创建一个名为"AlarmTag"的变量。
2.创建报警触发器
3.配置报警触发器
在报警触发器列表中选中要配置的报警触发器，并点击右键，在上下文菜单中选择"Properties..."。
在报警触发器属性对话框中，选择"Actions"选项卡。
4.设置报警声音
在报警触发器属性对话框的"Actions"选项卡中，点击"New..."按钮以添加一个新的动作。
在动作类型下拉菜单中选择"Play alarm sound file"选项，然后点击"..."按钮选择要播放的报警声音文件。
5.配置报警条件
6.保存配置
点击报警触发器属性对话框中的"OK"按钮保存配置。
通过以上步骤，配置就完成了。
当监测的变量"AlarmTag"的值满足设定的触发条件时，报警触发器会自动触发，并播放指定的报警声音文件。
注意：在WinCC项目编译和运行前，确保报警声音文件存在于正确的位置，并已正确配置报警触发器的声音文件路径。
WinCC常用工具说明1
WinCC常⽤⼯具说明1WinCC常⽤⼯具说明WinCC 是西门⼦公司提供的强⼤的⼈机交互界⾯软件， DCS 系统是在WinCC 平台下编写。
在制作软件时，整合了多个WinCC 的应⽤⼯具，下⾯结合实际具体讲解⼀下WinCC 使⽤的部分技巧。
⼀：概述四川⾼达公司标准的界⾯风格如下：图1：WinCC ⼯作界⾯⼆：⼯具栏WinCC 的⼯具栏分为两条，分别由⼯具条左边的（向后翻页）和（向前翻页）键切换。
画⾯如下快速报警区：只对重要的报警进⾏显⽰，需⼿动添加报警。
画⾯快速切换按钮区⽤户登陆区WinCC ⼯具栏图2：⼯具栏1图3：⼯具栏2为了丰富WinCC的功能，我们公司⾃⼰建⽴了⾃⼰的⼯具栏“Tools_Gd”，如下：图4：⾼达⼯具栏在⼯具栏中，有很多在⽣产中⼗分有⽤的⼯具，下⾯将⼀⼀介绍其使⽤⽅法。
（1）⽤户登陆按钮（Password）按下⽤户登陆按钮，将会弹出如下界⾯。
图5：登陆窗⼝输⼊对应的⽤户名和密码后，将会以不同的权限登陆：（2）⾼达⼯具栏（Tools Gaoda）按下报警管理器按钮，将会出现⾼达公司⾃建的实⽤⼯具栏，如下：1：画⾯循环⼯具（Cycle Time Tools）点击按钮，进⼊画⾯循环计时⼯具界⾯，如下：循环计时⼯具界⾯在“Change cycle [sec]”中输⼊画⾯循环，点击开始按钮，画⾯从当前画⾯开始循环计时，每10秒钟字⾃动切换WinCC画⾯，再次点击便停⽌，“Start time”和“Stop time”将分别显⽰开始和结束时间。
2：图⽚编辑器（Edit Picture）点击可以快速打开WinCC图⽚编辑器对当前画⾯进⾏编辑。
（3）报警管理器按钮（Alarm Logging ）按下报警管理器按钮，将会出现报警列表和报警管理器⼯具栏，如下：图5：报警管理器主界⾯（Incoming Alarm List ）报警分类：1：输⼊报警列表（Incoming Alarm List ）点击进⼊报警管理器界⾯，就是输⼊报警列表（Incoming Alarm List ）。
WinCC中使用控件
SIMATIC HMI WinCC V6.2 SP2使用控件在线帮助的打印输出在线帮助的打印输出安全技术提示为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。
设备或系统的调试和运行仅允许由合格的专业人员进行。
本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。
按规定使用请注意下列说明：警告设备仅允许用在目录和技术说明中规定的使用情况下，并且仅允许使用西门子股份有限公司推荐的或指定的其他制造商生产的设备和部件。
设备的正常和安全运行必须依赖于恰当的运输，合适的存储、安放和安装以及小心的操作和维修。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。
责任免除我们已对印刷品中所述内容与硬件和软件的一致性作过检查。
然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。
印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。
Siemens AG Automation and Drives Postfach 48 48 在线帮助的打印输出09/2007Ⓟ 2007.本公司保留技术更改的权利目录1 使用控件 (5)2 关于 WinCC 控件和附加控件的简述 (7)3 如何插入智能 OLE 对象 (9)4 如何从“控件”标签中插入控件 (11)5 如何调整控件大小 (13)6 如何定位控件 (15)7 组态对象选项板的控件选择 (17)8 如何更改控件的注册 (19)9 如何更改控件的属性 (23)10 IXDiskSpace.DiskSpace 控件 (25)10.1 “IXDiskSpace.DiskSpace”控件 (25)10.2 如何组态磁盘空间控件 (26)10.3 如何控制内存的使用 (28)11 Siemens HMI 符号库 (31)11.1 “Siemens HMI 符号库”控件 (31)11.2 如何选择符号库中的符号 (32)11.3 如何改变对齐方式 (34)11.4 如何更改显示选项 (35)11.5 如何更改颜色 (38)12 WinCC 数字/模拟时钟控件 (41)12.1 “WinCC 数字/模拟时钟”控件 (41)12.2 如何更改时钟控件的外观 (42)12.3 如何更改数字时钟控件显示的字体 (44)12.4 如何更改时钟控件的颜色 (45)12.5 如何更改时钟控件的背景画面 (47)13 WinCC 量表控件 (49)13.1 “WinCC 量表”控件 (49)13.2 如何更改量表控件的外观 (50)13.3 如何组态量表控件的刻度 (52)13.4 如何标记特殊值范围 (54)13.5 如何更改量表控件的字体 (55)目录13.6 如何更改量表控件的颜色 (56)13.7 如何将画面分配给量表控件 (58)14 WinCC 按钮控件 (61)14.1 “WinCC 按钮”控件 (61)14.2 如何更改按钮的外观和标签 (62)14.3 如何更改按钮的颜色 (63)14.4 如何更改按钮的字体 (64)14.5 如何将画面分配给按钮 (66)15 WinCC 滚动条控件 (69)15.1 “WinCC 滚动条”控件 (69)15.2 如何更改滚动条控件的外观 (70)15.3 如何更改滚动条控件的测量区和标签 (72)15.4 如何更改滚动条控件的 3D 效果 (73)15.5 如何更改滚动条控件的字体 (75)15.6 如何更改滚动条控件的颜色 (76)15.7 如何将画面分配给滚动条控件 (77)16 Autodesk Volo 视图控件 (79)索引 (83)使用控件 1内容ActiveX 控件提供了将控制和监控系统过程的元素集成到过程画面中的选项。
Wincc_flexible如何使用配方
组态期间的数据 如果已获得或准备好生产数据，可以在组态配方期间将其输入 或导入“配方”编辑器。 可以在组态时或HMI设备运行时编辑配方数据记录。 在组态时，可以在“元素”标签的“配方”编辑器里定义配方。 可以在“数据记录”标签的配方数据记录中输入其值。
4
WinCC flexible
如何使用配方
WinCC Flexible
3
WinCC flexible
如何使用配方
WinCC Flexible
如何创建报警系统 如何使用VBScript 如何使用配方
配方概述 ——配方的数据
运行期间的数据 如果需要频繁改变或调整生产数据，可以在运行期间直接在 HMI设备或机械设备上获得数据。用于为机械设备分配参数的 “Teach in”模式就是一个实例。可以将可移动的组件直接移到机 械设备上的期望位置。然后将获得的位置数据从PLC传送到HMI 设备，并将其存储在配方中。 运行期间的数据导入 例如，如果生产数据存储在服务器上的数据库中，可以在运行 时通过CSV文件将生产数据导入HMI设备。
批量生产 食品加工业中的批量生产代表配方的另一个应用领域。果汁工 厂中的配料站可以生产出不同口味的果汁、蜜露和水果饮料。它 们的配料始终相同，只是混合比不同。每种口味对应于一个配方。 每种混合比对应于一条数据记录。触摸按钮时，一种混合比所需 的全部数据都可以传送到机械设备控制器。
5
WinCC flexible
如何创建报警系统 如何使用VBScript 如何使用配方
配方概述 ——配方应用实例
配方用于制造业和机器制造。接下来为两个典型应用的实例， 阐述了如何实现WinCC flexible工程系统的配方功能： 机械设备参数分配 配方的一个应用领域就是制造工业中机械设备参数的分配。机 械设备将不同尺寸的木板剪切到指定的尺寸并钻孔。导轨和钻子 必须根据木板的尺寸向新位置移动。所需的位置数据作为数据记 录存储在配方中。如果要采用新的木板尺寸，需要使用“Teach in”模式重新分配机械设备参数。将新的位置数据直接从PLC传送 到HMI设备，然后将其保存为新数据记录（位置数据）。
WinCC V7.5 模拟量报警组态
WinCC V7.5 模拟量报警组态
由模拟量触发的超过限制值、值相同以及值不同的报警称为模拟量报警，例如温度低于最小值，水位超过警戒线等。
1.首先在项目管理器左边菜单中双击“报警记录”。
2.在弹出的报警记录编辑器中选择“限值监视”。
3.在右边消息列表中选择“变量”。
4.选择需要监视的模拟量。
5.点击图中变量左边的箭头。
6.在下一行的下拉列表中选择比较方式。
7.这里我们选择上限，消息号填写2，比较值填写80，那么当变量值大于等于80，触发报警。
注意：这里的消息号是手动填写的，必须唯一。
填写后，系统会自动创建编号为2的报警。
8.选择消息列表，我们能看到系统创建的报警和报警消息文本。
9.在图形编辑器中打开画面，从右边的控件列表中，把WinCC AlarmControl控件拖拽到画面，用于显示报警。
10.在弹出的控件属性对话框中（双击控件也可以弹出熟悉对话框），选择消息列表，把需要显示的块从左边列表添加到右边列表，然后保存画面。
11.最后在项目编辑器中选择“计算机”，然后双击计算机名，在弹出的属性对话框中选择“启动”列表，在列表中勾选“报警记录运行系统”，然后激活项目。
项目运行后，可以看到，当触发变量为85，报警控件将显示报警触发的日期，时间，消息文本等。
消息文本中还将显示限制值为80，比较方式为超出上限，超出值为85。

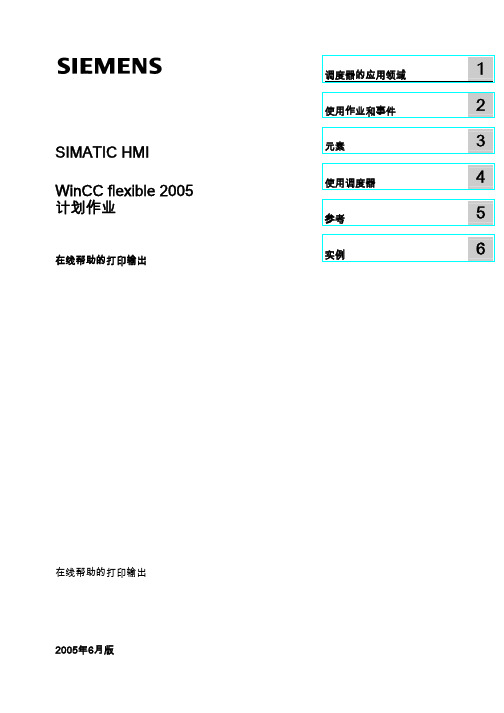

WinCC flexible计划作业
