施工现场安全设施标准化图集第二版二零一三年十二月编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“敬畏生命，关注安全，监管并重，落实责任”的安全理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中建安装工程有限公司施工现场安全设施标准化图集》。
本图集主要内容是：1、钢结构；2、石油化工；3、机电安装；4、建筑工程安全防护；5、脚手架；6、施工用电；7、起重机械；8、施工机具；9、消防；10、警示、标识牌；11、个人防护用品；12、其它一、《图集》编写原则及要求：1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。
2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。
3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。
4、《图集》编写图文并茂，突出细部节点，便于操作实施。
二、《图集》推广使用要求：1、本图集作为企业内部最低标准推广使用。
2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。
3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。
4、本标准自发布之日起执行。
三、编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号）《建筑起重机械安全监督管理规定》（建设部166号令）《建筑施工特种作业人员管理规定》（建质〔2008〕75号）《建筑施工个人劳动防护用品使用管理暂行规定》（建质〔2007〕255号）《建筑施工安全检查标准》（JGJ59-2011）《施工现场临时用电安全技术规范》（JGJ 46-2005）《建筑施工高处作业安全技术规范》（JGJ 80-91）《建筑施工扣件式脚手架安全技术规范》（JGJ130-2011）《龙门架及井字架物料提升机安全技术规范》（JGJ 88-2010）《施工现场机械设备检查技术规程》（JGJ 160-2008）《建筑机械使用安全技术规程》（JGJ 33-2012）《建筑施工门式钢管脚手架安全技术规范》（JGJ 128-2010）《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）《施工现场临时建筑物技术规范》（JGJ/T188-2009）《建筑施工现场环境与卫生标准》（JGJ/146-2004）《建设工程施工现场消防安全技术规范》（GB50720-2011）中国建筑股份有限公司《项目管理手册》、《安全生产管理手册》中国建筑《施工现场安全防护标准图册（试行）》中建安装《施工现场标准化图集》本《图集》由公司安全环境管理部负责修订解释，执行过程中如有意见或建议，请寄送中建安装工程有限公司安全环境管理部（地址：南京市尧化门尧佳路9号；邮政编码210046）。
中建三局西北公司工程标准化施工手册(安装部分)
目录
中建三局西北公司工程标准化施工手册
7 15 47
50 57 67 67 91 98
中建三局集团有限公司西北分公司
中建三局西北公司工程标准化施工手册
第一章 建筑给水、排水及采暖工程 第 1 节 基本要求
1.1 管道安装
1.1.1 给水管 1. 主要材料、配件必须具有中文质量合格证明文件，规格、型号及性能检测报告应符
插入深度（mm） 16 19 22 26 31 44 61 69 80
b.熔接连接管道的结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹 不匀现象。 c. 采用橡胶圈接口的管道，允许沿曲线敷设，每个接口的最大偏转角不得超过 20。 d.法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏 垫。 e.连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于 螺杆直径的 1/2。
设置防雷装置。 3. 屋面的金属设备、管道应根据防雷要求设置防雷装置。 4、屋面风机、冷却塔等设备安装时，可以采用在预浇筑的混凝土支墩上搭设设备支架 的方法，从而防治设备安装时对屋面防水层的破坏。
1.7 消防系统
1. 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处 消火栓做试射试验。
[中建]机电安装质量标准化图册(160页,图文并茂)
![[中建]机电安装质量标准化图册(160页,图文并茂)](https://img.taocdn.com/s3/m/4f925a024b73f242326c5f1c.png)
机电安装质量标准化图册（第一版）（2013）前言随着安装公司产值迈上更高的平台，质量工作将面临更加严峻的考验。
实行质量标准化是安装公司标准化升级的重大举措之一，也是规模发展的必然要求和实现精细化管理的有效手段，更是维护企业品牌、提升企业形象的迫切需求。
安装公司组织相关人员编制了本图册，旨在培训现场管理人员，提高现场质量管理水平，以期实现施工生产更加规范、科学、合理。
适用范围：本图册适用于安装公司所属各经理部、安装公司直属项目及各经理部所属施工项目。
主要内容：本图集主要内容包括：安装公司质量管控措施、预留预埋、支架制作与安装、管道工程安装、电气工程安装、通风工程安装、机房设施安装、防腐保温、标识、成品保护标准化做法、工程创优标准化做法等十一个方面，基本涵盖了机电安装施工范围。
管理要求：本图册为安装公司质量标准化的企业标准，图册本着统一标准化做法，改善施工品质，提高安装质量管理水平的原则，请各级单位认真贯彻执行。
解释与管理权限：实施本图册时，除遵守本图册有关要求外，还应符合设计规范、施工质量验收规范及项目业主相关要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。
本图册由安装公司生产管理部负责解释。
本书编委会2013年11月目录第Ⅰ部分安装公司质量管控措施 (001)㈠深化设计制 (002)㈡样板引路制 (008)㈢放线制 (011)㈣标签验收制 (014)第Ⅱ部分施工工艺标准化做法 (016)一、预留预埋 (017)㈠管道预留预埋 (017)㈡电气预留预埋 (024)二、支架制作与安装 (032)三、管道工程安装 (048)㈠管道系统安装 (048)㈡卫生器具安装 (062)㈢消防器材安装 (068)㈣设备安装 (072)四、电气工程安装....................................078㈠电气配管安装 (078)㈡开关、插座安装 (083)㈢桥架、母线安装 (086)㈣配电箱、柜安装及配线敷设 (092)㈤灯具安装 (098)㈥防雷接地 (102)五、通风工程安装 (110)㈠风管制作与安装 (110)㈡风口风阀安装 (117)㈢设备安装 (121)六、机房设施安装 (124)七、防腐保温 (129)八、标识 (134)第Ⅲ部分成品保护标准化做法 (139)第Ⅳ部分工程创优标准化做法 (146)第Ⅰ部分安装公司质量管控措施质量管控措施说明：为使机电工程质量达到优良的标准，项目部应建立“横向到边、纵向到底、控制有效”的质量管控体系，质量责任落实到人。
中建三局施工现场安全可视化图册2018版
施工现场安全管理可视化图册中建三局第二建设工程有限责任公司第一部分 可视化人员着装1.1安全马甲 1.2安全鞋第二部分 可视化安全策划2.1三维应用第三部分 可视化安全教育3.1工具箱安全教育 3.2教育帽贴 3.3安全教育区 3.4安全教育室 3.5安全看板第四部分 可视化安全交底4.1现场演练交底 4.2可视化交底第五部分 入场门禁管理5.1箱式一体房 5.2高旋闸门禁系统 5.3视频监控第六部分 道路布置6.1道路交通标线 6.2交通标志 6.3车辆限速牌 6.4路标 6.5凸镜 6.6减速带 6.7停车指示牌6.8隔离带（人车分流）第七部分 标识标牌7.1安全标牌目 录施工现场安全管理可视化图册中建三局第二建设工程有限责任公司7.2安全公示牌7.3应急救援公示牌及消防应急疏散图 7.4加工棚、安全通道编号第八部分 风险分级划线8.1总平面风险分级划线 8.2支模预留通道划线 8.3楼层内通道风险分级划线第九部分 架体管理9.1架体验收牌 9.2楼层牌第十部分 机电设备管理10.1设备管理 10.2用电管理第十一部分 加工车间及库房管理第十二部分 二维码应用12.1普通二维码 12.2 H5互动体验二维码中建三局第二建设工程有限责任公司 01第一部分 可视化人员着装 1.1安全马甲说明：进入施工现场的项目管理人员及作业工人，必须按规定穿“荧光背心”安全马甲，马甲用网眼布及高亮反光晶格带制作，需具有反光和警示效果。
分类：马甲分为四类，具体如下：安全管理人员马甲：橙色、蓝色+银色反光晶格带； 其他管理人员马甲：黄色、蓝色+银色反光晶格带； 特种作业人员马甲：蓝色+黄色反光晶格带；其他作业人员马甲：标准1：橙红色+银色反光晶格带。
标准2：在工作服上缝制反光晶格带（此标准非强制标准）安全管理人员马甲中建三局第二建设工程有限责任公司 02其他管理人员马甲 特种作业人员马甲其他作业人员马甲中建三局第二建设工程有限责任公司 03其他管理人员马甲：在工作服上缝制反光晶格带（此标准非强制标准）中建三局第二建设工程有限责任公司 041.2安全鞋说明：基本要求：安全鞋需具备防砸、防穿刺、防滑等功能。
机电安装工程施工工艺标准给排水(完美版)
机电安装工程施工工艺标准Q/ZJSYAZJ101-2014工艺标准（第二版 给排水）受 控：□非受控：□2014年 02月28日 发布 2014年03月1日 实施中建三局一公司安装公司 发 布√机电安装工程施工工艺标准（给排水工程分册）中建三局第一建设工程有限责任公司安装公司 编制开本：16开 2014年02月第一版印数：500册 2014年02月第一次印刷引 言2003年在广东中山，珠海经理部承接了中山好又多商场改建项目，业主提供的图纸中除了建筑、机电等参考图纸外，最多的就是所有好又多商场各项设施的细部详图和材质要求的标准文件。
无论商场设于何处，商场的形状与面积如何，它的主要设施和装饰都严格执行一个标准。
同样，当你走进世界上任何一个麦当劳、沃尔玛等国际大型连锁店时，你会觉得无论在何地，店内的基本布局、设施、墙地面及店内装饰的材质和色调都是一致的，提供的服务也基本一致。
这就是它们的品牌形象。
正是由于严格执行了自己的标准，这些国际连锁店才打造了一个自己的品牌形象。
安装公司颁布《机电安装工程施工工艺标准》的宗旨就是要推行标准化施工，形成中建三局一公司安装公司的品牌，提升公司形象。
本《机电安装工程施工工艺标准》不是对现行施工规范与标准图集的摘录，它是一部公司内部施工工艺管理的强制性规定，其中一些工艺的细节带有鲜明的公司个性和特征。
它与其他人或单位编制的工艺标准的不同点正是在于它在满足现行规范与标准的同时，还具有这一鲜明的公司个性。
严格执行这一标准，就是要把安装公司的印记烙在我们承建的所有工程上，以此铸就公司品牌。
这是一部安装公司自己的标准，全体安装人有责任和义务去执行它、改进它，让它越来越完善、越来越有安装公司自己的个性。
钟宝华（摘自第一版引言）前 言一直以来，经常思索这样几个问题：随着公司经营规模呈几何级数增长及经营区域的不断扩展，如何有效进行项目履约管理？生产规模的扩大，新员工的比例大幅度上升，如何培养他们，让他们快速掌握专业技能？外部竞争越来越激烈，同质化竞争无法凸现实力差异，如何展现公司的技术实力？如何打造安装的品牌效应，彰现安装公司的企业文化？通过对这些问题的思索和探讨，珠海分公司于2011年初提出了编制《机电安装工程施工工艺标准》的设想，我们需要一部体现安装公司先进工艺水平，细节标准化、规范化；能有效提高劳动生产率和专业管理人员的业务素质；能提炼安装公司所属各单位的知识结晶，将个人的积累上升为企业能力，有效解决知识载体的转移的企业产品标准，这个想法得到安装公司的认同与支持。
中建三局施工现场标准化图册

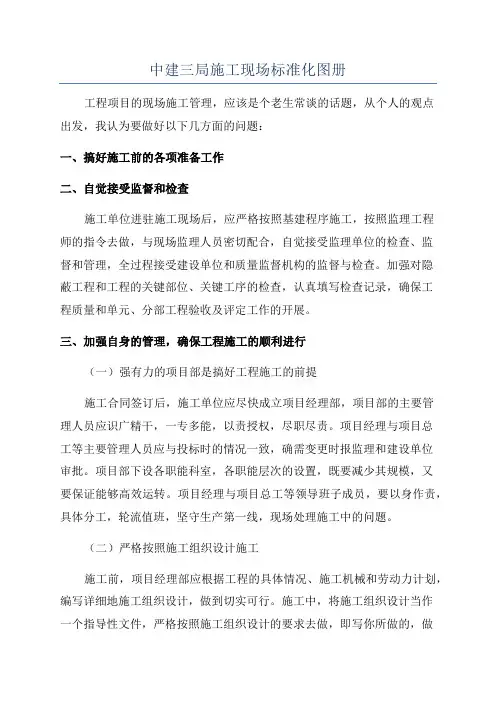

中建三局施工现场标准化图册工程项目的现场施工管理，应该是个老生常谈的话题，从个人的观点出发，我认为要做好以下几方面的问题：一、搞好施工前的各项准备工作二、自觉接受监督和检查施工单位进驻施工现场后，应严格按照基建程序施工，按照监理工程师的指令去做，与现场监理人员密切配合，自觉接受监理单位的检查、监督和管理，全过程接受建设单位和质量监督机构的监督与检查。
