第十六章《电压 电阻》单元检测卷(提高班)2021-2022学年人教版物理九年级全一册( 含答案)
第1页（共9页）
第十六章 《电压 电阻》单元检测卷（提高班）
一．选择题（共15小题）
1．如图所示，能正确地测出小灯泡L1两端电压的电路是（ ）
A．B． C．D．
2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
3．若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
4．如图所示，与实物一致的电路图是（ ）
A．B． C．D．
5．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 第2页（共9页）
6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）
A．9V B．10V C．11V D．12V
7．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（ ）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4 B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4 D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
8．如图所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（ ）
A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V
9．关于导体的电阻，下列说法中正确的是（ ）
A．导体导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，说明它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D．导体的电阻由它两端的电压和通过的电流决定
10．一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
11．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。这种电线不符合规格的主要原因是（ ）
A．电线的温度引起电阻偏大 B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大 D．电线的横截面积引起电阻偏大
12．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
第3页（共9页）
13．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（ ）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
14．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （ ）
A． B． C． D．
15．如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（ ）
A．U1＝U2＝U3，I1＝I2 B．U1＝U2＝U3，I1＞I2
C．U1+U2＝U3，I1＝I2 D．U1+U2＝U3，I1＜I2
二．多选题
三．填空题（共14小题）
16．
是形成电流的原因，电源是提供
的装置。电压的单位是 ，用符号 表示。测量电压的仪器也叫 表，在电路图中用符号 表示。
17．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V。
18．如图所示，电压表V是测灯泡 两端的电压，电压表V1是测灯泡 两端的电压。
19．在图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关，灯L1与L2并联，电路中 是电压表。（选填“①”、“②”或“③”）
20．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。
21．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 第4页（共9页）
V，电源电压是
V。
22．如图所示，开关闭合后，三只电压表V1、V2、V3的示数分别为6V、4V、2V，灯泡L1两端的电压为
V，L3两端的电压为 V。
23．刘老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干。连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变 。这个实验说明了电阻跟 有关。
24．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA IB。（以上两空均填“＞”、“＝”或“＜”）
25．如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的 ，以达到减少输电线上电能损失的目的。
26．某种金属温度升高时，电阻变大。右图为该金属的电阻随时间变化的图象，则t2时刻的温度比tl时刻
（选填“高”或“低，）。当其温度降得足够低时，它的电阻将变为 ，这种现象叫做 现象。
27．如图所示，电阻箱的示数是 Ω。
28．滑动变阻器是通过改变 来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 接线柱接在电路的M、N两端。
四．作图题（共4小题） 第5页（共9页）
29．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱。
30．如图所示，试在甲、乙两个内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
31．如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮请完成该电路的连接。
32．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
五．实验探究题（共4小题）
33．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要
根导线；实验中应选择规格
（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ ，理由是 。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
34．某同学选用两节新电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。 第6页（共9页）
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3
2 1 2 3
3 1.2 1.8 3
（1）按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是
（用公式表示）。
（2）该实验换用不同规格的小灯泡进行多次实验的主要目的是
（选填序号）。
A．减小实验误差 B．寻找普遍规律
（3）某次测量时，电压表的示数如图乙所示，电压为
V。
（4）按照甲图连接的实物图丙是
（选填“正确”或“错误”）的，此时闭合开关，电压表的示数为
V。
35．“探究并联电路的电压关系”的实验电路如图所示。
（1）实验时，L1、L2应选择规格 （选填“相同”或“不同”）的小灯泡。
（2）闭合开关后，观察到灯泡L1比L2亮，电压表V2示数为5V，V1示数 5V。（填小于、等于或大于）
（3）测量一组数据后，小组交流讨论认为不能就此得出并联电路的电压规律，原因是 。
36．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同
（1）该实验是通过观察 的示数间接比较导线电阻的大小。
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 有关。
（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
（4）选用导线 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
（5）影响导体电阻大小因素除了上述因素外，还可能跟 有关。
六．计算题（共1小题）

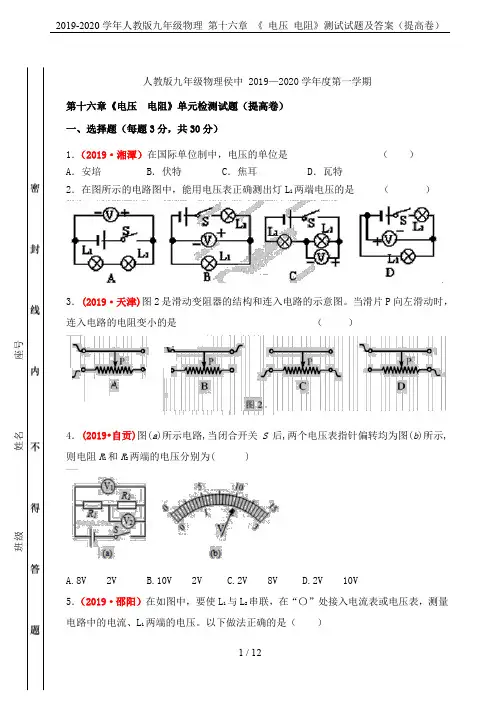

2019-2020学年人教版九年级物理 第十六章 《 电压 电阻》测试试题及答案(提高卷)
2019-2020学年人教版九年级物理 第十六章 《 电压 电阻》测试试题及答案（提高卷）
1 / 12 人教版九年级物理侯中 2019—2020学年度第一学期
第十六章《电压 电阻》单元检测试题（提高卷）
一、选择题（每题3分，共30分）
1．（2019·湘潭）在国际单位制中，电压的单位是 （ ）
A．安培 B．伏特 C．焦耳 D．瓦特
2．在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是 （ ）
3．(2019·天津)图2是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是 （ ）
4．(2019•自贡)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为( )
A.8V 2V B.10V 2V C.2V 8V D.2V 10V
5．（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ） 班级 姓名 座号
封
题 班级 姓名 座号
密
线
内
不
得
答
2019-2020学年人教版九年级物理 第十六章 《 电压 电阻》测试试题及答案（提高卷）
2 / 12
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
6．（2019·齐齐哈尔）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是 （ ）
第十三章《内能》单元检测卷(提高班)2021-2022学年人教版九年级物理全一册(word版 答案)
第1页（共9页）
第十三章 《内能》单元检测卷（提高班）
一．选择题（共15小题）
1．古诗文中常常蕴含着物理知识，下列古诗文加点字中能够说明分子不停无规则运动的是（ ）
A．夹岸数百步，中无杂树，落英缤纷．．．． B．零落成泥碾作尘，只有香如故．．．
C．野马也，尘埃也．．．，生物之以息相吹也 D．城阙辅三秦，风烟望五津．．．．．
2．将两个分别装有空气和红棕色二氧化氮气体的玻璃瓶口空对口对接，中间用玻璃板隔开。抽开隔板后，通过观察瓶内颜色变化，推断气体分子是否运动。玻璃瓶的三种放置方法如图所示，二氧化氮的密度大于空气的密度。下列说法正确的是（ ）
A．甲图放置最不合理 B．乙图放置最不合理
C．丙图放置最不合理 D．乙、丙两图放置方法都不合理
3．从分子动理论的角度解释下列现象，错误的（ ）
A．酒香不怕巷子深——分子在不停的运动
B．固体和液体很难被压缩——分子间存在引力
C．向篮球中打气——分子间有间隙
D．温度越高，液体蒸发越快一一分子运动的剧烈程度与温度有关
4．用细线把很干净的玻璃板挂在弹簧测力计的下面，读出弹簧测力计的读数。使玻璃板水平接触水面，然后用力向上拉玻璃板，如图所示。弹簧测力计的读数（ ）
A．不变，因为玻璃板受到的重力不变 B．变小，因为玻璃板受到浮力的作用
C．变大，因为玻璃板沾有水变重了 D．变大，因为玻璃板与水面间存在分子引力
5．如图所示，荷叶上的水珠如颗颗珍珠一般，摇一摇荷叶，水珠会很快滑落，荷叶上竟然滴水不沾。关于荷叶上水珠的一些说法，正确的是（ ）
第2页（共9页）
A．当水珠静止不动时，水珠中的水分子也静止不动
B．很小的水珠就是一个水分子
C．荷叶不沾水，是因为水珠与荷叶的分子之间只有斥力没有引力
D．两滴水珠相遇时能形成一个较大的水珠，说明分子之间存在引力
6．下列实例中，属于做功改变物体内能的是（ ）
2020-2021学年度第一学期人教版九年级全一册物理第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷
一、单选题(共15小题)
1.下列说法正确的是（ ）
A． 电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻
B． 通过导体的电流越小，导体的电阻越大
C． 导体两端的电压越大，导体的电阻越大
D． 一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大
2.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（ ）
A． 不变
B． 变大
C． 变小
D． 不能判定
3.如图所示电路．开关闭合后两灯发光．以下说法正确的是（ ）
A． 电压表V的示数一定等于V1的示数
B． 电压表V的示数一定大于V1的示数
C． 电流表A的示数一定等于A1的示数
D． 电流表A的示数一定等于A1的示数的2倍
4.下面的几种叙述中，哪一种是并联电路的特征（ ）
A． 电路中每一处电流都相等
B． 电路中任何一处断开都会引起断路
C． 各条支路上的电压都相等
D． 电路上各部分电路电压之和等于总电压
5.如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（ ）
A． 电流表电流表
B． 电流表电压表
C． 电压表电流表
D． 电压表电压表
6.下列说法中，正确的是（ ）
A． 每一节干电池的电压都与电池组总电压相同
B． 四节干电池都串联时，总电压跟任何一节电池电压一样大
C． 四节干电池并联时，总电压等于四节电池的和
D． 四节干电池可组成6V的电源
7.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A． V示数等于V1示数
B． V1示数大于V2示数
C． A示数大于A1示数
D． A2示数大于A1示数
8.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（ ）

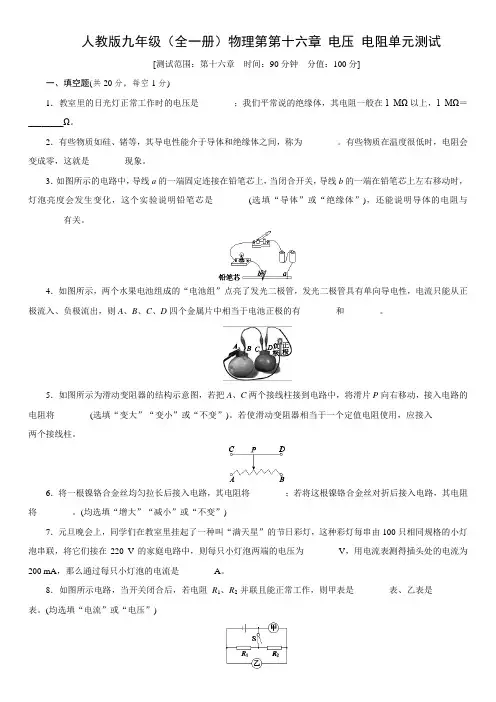

2020年人教版初三物理全册第十六章 电压 电阻单元检测卷(含答案)
人教版九年级（全一册）物理第第十六章 电压 电阻单元测试
[测试范围：第十六章 时间：90分钟 分值：100分]
一、填空题(共20分，每空1分)
1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。
2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。有些物质在温度很低时，电阻会变成零，这就是________现象。
3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。
4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。
5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。
6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。(均选填“增大”“减小”或“不变”)
7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。
8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。(均选填“电流”或“电压”) 9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。若ab段长度等于bc段长度，则ab段电阻________(选填“大于”或“小于”)bc段电阻。

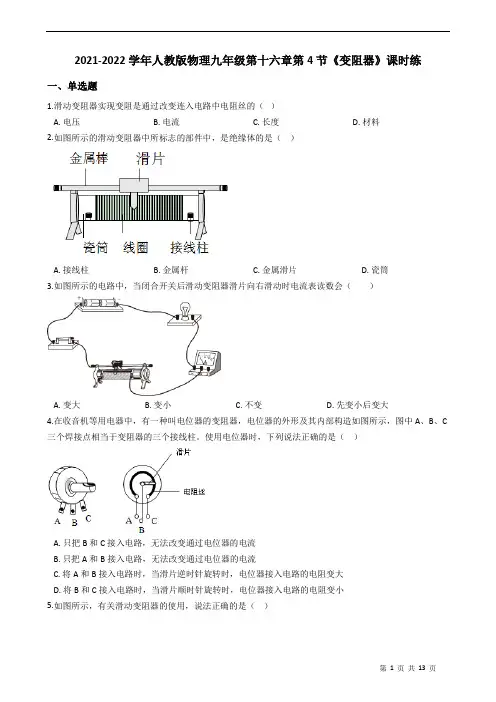

2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练附答案学生版
第 1 页 共 13 页 2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练
一、单选题
1.滑动变阻器实现变阻是通过改变连入电路中电阻丝的（ ）
A. 电压 B. 电流 C. 长度 D. 材料
2.如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（ ）
A. 接线柱 B. 金属杆 C. 金属滑片 D. 瓷筒
3.如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（ ）
A. 变大 B. 变小 C. 不变 D. 先变小后变大
4.在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（ ）
A. 只把B和C接入电路，无法改变通过电位器的电流
B. 只把A和B接入电路，无法改变通过电位器的电流
C. 将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大
D. 将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小
5.如图所示，有关滑动变阻器的使用，说法正确的是（ ）
精品练习(附答案)《变阻器》(新)人教版物理九年级全一册
2021-2022学年人教版物理九年级进阶训练
第十六章 第4节 变阻器
一、单选题
1． 如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
2． 如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路 B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路 D．以上连接方法都正确
3． 如图是连接完毕的调整小灯泡亮度的实验电路中滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
4． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
5． 图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列正确的是（ ）
A.电位器与灯泡并联 B. 电位器是通过改变接人电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮灯泡变亮 D.若只将b、c接人电路，顺时针转动旋钮灯泡变暗
6． 使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（ ） A．变小 B．变大 C．不变 D．无法判断
精品练习(附答案)《电阻》(新)人教版物理九年级(3)
2021-2022学年人教版物理九年级能力提升
第十六章 第3节 电阻
一、单选题
1． 在研究导体电阻的大小与哪些因素有关的实验中，如图所示，将一根粗细均匀的导体截成两段后分别接入电路，这是用来研究（ ）
A．导体电阻与横截面积的关系
B．导体电阻与长度的关系
C．导体电阻与材料的关系
D．导体电阻与温度的关系
2． 关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
3． 给你一根镍铬合金线和一根铜线（长度和横截面积都相同）、一个电源、一只电流表、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。利用上述实验器材，可以完成的研究课题是（ ）
A．只有③ B．②③ C．①和③ D．①、②和③
4． 甲和乙是同种材料、相同横截面积的导体，若长度LL甲乙，则R甲、R乙的大小关系是：
A．RR甲乙
B．RR甲乙
C．RR甲乙
D．无法确定
5． 下列关于导体的各选项中，跟导体电阻大小无关的是
A．长度 B．材料 C．电流 D．横截面积
6． 一根长1m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻（ ）
A.大于R B.等于R
C.小于R D.条件不足，无法判断
7． 要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．将导线拉长后接入电路 B．将导线对折后接入电路
C．减小导线中的电流 D．增大导线两端的电压
8． 在甲、乙两根导线的两端加相同的电压，甲导线中的电流小于乙导线中的电流，不考虑温度的影响，下列判断中错误的是 A．当它们的材料、粗细都相同时，甲导线比乙导线长
2021-2022学年人教版九年级物理精品学案(解析版)第十六章 电压 电阻 变阻器
2021-2022学年人教版九年级物理精品学案（解析版）
16.4
一、学习目标
1．变阻器
能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。
2．变阻器的应用
知道滑动变阻器在生活中的应用有哪些。
二、学习过程
一）、知识点梳理
知识点一 变阻器
1．自制调光灯
【答案】小 亮
2、变阻器
（1）定义：能改变接入电路中___________的元件。
（2）原理：常用的滑动变阻器，滑片移动到不同位置，接入电路的电阻丝的________不一样，这样就可以改变电路中的电阻________。
（3）变阻器在电路图中用符号________表示。
【答案】： 电阻大小 长度 大小 串联 2021-2022学年人教版九年级物理精品学案（解析版）
【拓展】变阻器的种类（电阻箱在电路中的符号为 ）。
3．使用滑动变阻器
（1）接线柱：学生常用的滑动变阻器有4个接线柱，连接时，应该上下各接入一个到电路中，不能都接上面两个接线柱，也不能都接下面两个接线柱。
（2）要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器_____。
应用目的 （1）通常在使用前应将滑动变阻器的电阻调节到________，这能对电路起到保护作用。
（2）在电路中，滑动变阻器的主要作用是通过调节其阻值，改变电路中的________ 应用实例
【答案】 (1)最大 (2)电流
二）、例题 练习
例1、将如图所示滑动变阻器接入电路，使滑片P向B端滑动时，滑动变阻器连入的电阻变大，应选择的接线柱是（ ） 人越高,滑片M越向上移,对应R值増大,电压表示数増大 油箱内油面上升时,对应R值减小,表盘电流表)示数增大:油箱内油面下降时,对应R值增大,表盘(电流表示数减小 连接AB时,滑片顺时针转动时,接入的电阻值减小;反之,増大。连接BC时,滑片顺时针转动时,接入的电阻值増大;反之,减小 2021-2022学年人教版九年级物理精品学案（解析版）
九年级物理全册 第十六章 电压 电阻单元综合测试题 (新版) 新人教版
2014秋九年级物理全册 第十六章 电压 电阻单元综合测试题 （新版） 新人教版
（45分钟 100分）
一、选择题（每题4分，共20分）
1. 关于电路中有持续电流的条件，下列说法正确的是 （ ）
A．电路中有电流就有持续电流
B．电路中有电压就有持续电流
C．电路中有足够的电子，电路中就有持续电流
D．闭合电路中必须有电源，电路中才有持续电流
2. 如图16-1所示的电表的下列说法中，不正确的是（ ）
图16-1
A．它是一个电压表
B．它的示数一定是1.7 V
C．它的示数可能是8.5 V
D．它有一个负接线柱和两个正接线柱
3. 把两种不同的金属片插入柠檬，制成“水果电池”。用电压表测量水果电池的电压，如图16-2所示。下列说法正确的是 (
)
图16-2
A．金属片B是水果电池的正极
B．水果电池把化学能转化为电能C．水果电池把内能转化为电能
D．水果电池把电能转化为化学能
4. 收音机上的“音量Volume”旋钮，能够控制声音的响度。它的实质是一个（ ）
A．电流表 B．电压表 C．变阻器 D．开关
5. 高速公路收费站现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图16-3所示的计重秤原理图，以下说法正确的是( )
图16-3
A.称重表其实是一个电压表
B.电路中的R1是没有作用的
C.当车辆越重时，称重表的示数越小
D.当车辆越重时，称重表的示数越大
二。填空题（每空2分，共16分）
6. 如图16-4是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 横截面积，从而减小了导线的 电阻，以达到减少输电线上电能损失的目的。
图16-4
7. （2013，山东德州）如图16-5所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是 电压 表，乙表是 电流表。
第十六章专题训练电路故障判断2021-2022学年人教版九年级物理全一册
第十六章 专题训练 电路故障判断
一、单选题
1．如图所示的电路中，假定电源电压保持不变，闭合开关S后电路正常工作。一段时间后发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．短路 B．断路 C．短路 D．断路
2．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
3．如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
4．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ） 1R1R2R2R
A．R1短路 B．R2短路 C．R1断路 D．R2断路
5．王瑞同学按图正确连接好电路闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
①L1可能短路 ①L2可能断路 ①L1短路同时L2断路 ①检测导线一定断路
A．只有①正确 B．只有①①正确
C．只有①①正确 D．只有①正确
6．小红在实验时连接了如图所示的电路。闭合开关后，她发现两灯都不亮，电压表示数为0。她将电压表接在灯L1两端，电压表示数接近电源电压，则故障原因可能是（ ）
A．灯L2断路 B．灯L1断路 C．灯L1短路 D．灯L2短路
7．如图所示，闭合开关后两灯不亮，用电压表先后测得 UAD=UBD=UCD=4.5V，则故障可能是（ ） A．灯L1发生断路 B．灯L2发生断路 C．灯 L1发生短路 D．灯L2发生短路
