接地线技术要求
接地线技术要求

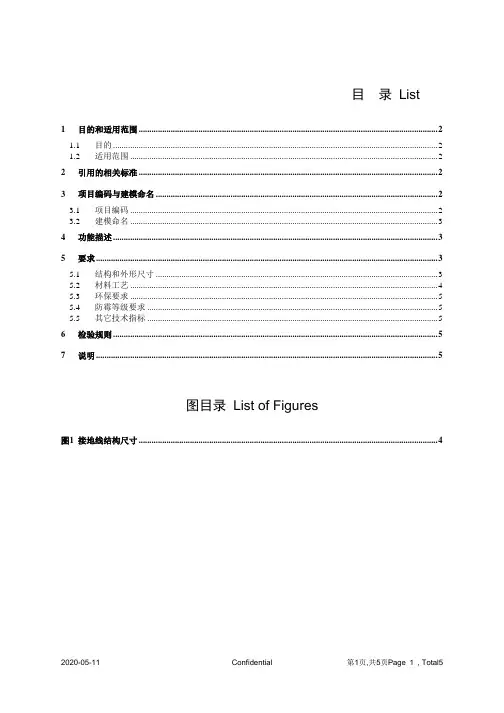

目录List1目的和适用范围 (2)1.1目的 (2)1.2适用范围 (2)2引用的相关标准 (2)3项目编码与建模命名 (2)3.1项目编码 (2)3.2建模命名 (3)4功能描述 (3)5要求 (3)5.1结构和外形尺寸 (3)5.2材料工艺 (4)5.3环保要求 (5)5.4防霉等级要求 (5)5.5其它技术指标 (5)6检验规则 (5)7说明 (5)图目录List of Figures图1 接地线结构尺寸 (4)1目的和适用范围1.1目的结构外购件技术要求是描述公司结构外购件的受控性文件，其作用为：●供应厂商进行产品设计、生产和检验的依据。
●品质部门验货、退货的依据。
●物料部门进行采购的依据。
●对供应厂商产品质量进行技术认证的依据。
●结构设计部门选用结构外购件的依据。
1.2适用范围本技术要求适用于接地线的选型、采购与检验。
2引用的相关标准下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB2828 计数抽样检验程序DKBA2332-2009.6 华为采购物料环保规范DKBA3295.2-2003 电缆组件检验标准（第二部分：电缆组件物理机械性能检验标准）3项目编码与建模命名3.1项目编码接地线由2个带绝缘套的OT端子和1根黄绿相间的电力电子线缆组成（例如：6mm2接地线由2个OT端子和1根电力电子线缆组成），属于外购件，由一级供应商采购，本身无单独编码。
3.2建模命名目前公司使用的接地线有多种，具体的建模命名信息见表1（说明：L-线缆长度）。
表1 建模命名信息4功能描述用于电子设备中各接地体间的连接。
5要求5.1结构和外形尺寸接地线的规格列表和零部件描述如表2所示，结构主要尺寸如图1所示，其中，接地线长度L（mm）可根据需要选择。
施工用电接地的要求和规范
附件1：施工用电器具、移动电源箱、移动发电机的接地线、体（桩）及接地的要求和规范为了防止电气设备外壳意外带电时造成人员触电伤害，应将电气设备外壳与接地体良好连接，形成保护性接地。
当电气设备外壳因漏电等原因意外带电时，如果人员触及电气设备外壳，由于保护接地电阻是和人体电阻并联的，并远小于人体电阻，则可保证将通过人体的电流限制在安全的范围内，保证人员的人身安全。
参考《施工现场临时用电安全技术规范》（JGJ46-2005）5.1.1、5.1.2、5.1.9、5.1.10、5.3.2、5.3.4、9.1.3等条文的规定，以及现场实际，对施工用电器具、移动电源箱、移动发电机等的外壳接地要求如下：一、适用范围施工用电器具、移动电源箱、移动发电机等的金属外壳应接地。
二、接地线截面要求和规范（一）配电装置、电动机械的接地线（PE线）应为截面不小于2.5平方毫米的绝缘多股铜线。
手持式电动工具的接地线截面积一般不得小于相线截面1/3,且不得小于1.5平方毫米的绝缘多股铜线。
接地线（PE线）上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
（二）相线、N线、PE线的颜色标记必须符合以下规定： A、B、C相线的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。
颜色标记严禁混用和互相代用。
三、接地体（桩）要求和规范(一)自然接地体（接地桩）：施工前已埋入地中，可兼作接地体用的各种构件，如：已投运的钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。
根据现场作业环境合理选择，尽量选截面大、埋深深、方便操作的接地体。
（二）人工接地体（接地桩）1、可采用角钢、钢管或光面圆钢作为接地桩。
采用圆钢时，其直径不得小于16毫米；采用扁钢时，其厚度不得小于4毫米、截面积不得小于160平方毫米；采用钢管时，壁厚不小于3.5毫米。
不得采用螺纹钢作为接地桩；不得采用铝导体做接地体或地下接地线。
2、在接地桩的埋深要求处应有明显标示（红油漆划线、用电焊做记号等），便于判断埋深是否达到规范要求。

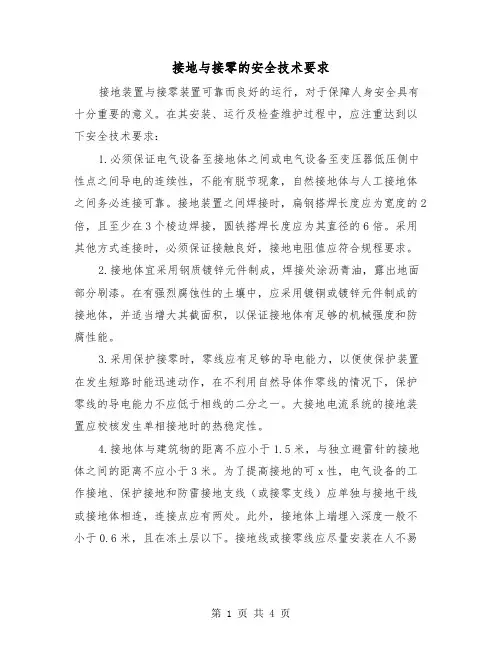

接地与接零的安全技术要求（2篇）
接地与接零的安全技术要求接地装置与接零装置可靠而良好的运行，对于保障人身安全具有十分重要的意义。
在其安装、运行及检查维护过程中，应注重达到以下安全技术要求：1.必须保证电气设备至接地体之间或电气设备至变压器低压侧中性点之间导电的连续性，不能有脱节现象，自然接地体与人工接地体之间务必连接可靠。
接地装置之间焊接时，扁钢搭焊长度应为宽度的2倍，且至少在3个棱边焊接，圆铁搭焊长度应为其直径的6倍。
采用其他方式连接时，必须保证接触良好，接地电阻值应符合规程要求。
2.接地体宜采用钢质镀锌元件制成，焊接处涂沥青油，露出地面部分刷漆。
在有强烈腐蚀性的土壤中，应采用镀铜或镀锌元件制成的接地体，并适当增大其截面积，以保证接地体有足够的机械强度和防腐性能。
3.采用保护接零时，零线应有足够的导电能力，以便使保护装置在发生短路时能迅速动作，在不利用自然导体作零线的情况下，保护零线的导电能力不应低于相线的二分之一。
大接地电流系统的接地装置应校核发生单相接地时的热稳定性。
4.接地体与建筑物的距离不应小于1.5米，与独立避雷针的接地体之间的距离不应小于3米。
为了提高接地的可x性，电气设备的工作接地、保护接地和防雷接地支线（或接零支线）应单独与接地干线或接地体相连，连接点应有两处。
此外，接地体上端埋入深度一般不小于0.6米，且在冻土层以下。
接地线或接零线应尽量安装在人不易接触到的地方，以免意外损伤，但又必须是在明显处，便于检查维护。
接地与接零的安全技术要求（2）接地和接零是电气安全中的两个重要概念，它们有助于确保电气设备的正常运行并防止电击事故的发生。
以下是接地与接零的安全技术要求的详细解释。
1. 接地的安全技术要求1.1 接地的定义和作用接地是指将电气设备或电气系统的金属外壳（或特定的接地体）通过导线连接到地下承载大电流的部分，从而形成一个低阻抗的导电路径。
接地的作用是将设备中的任意电荷通过接地导线排放到地中，从而确保设备的安全运行。
声屏障接地线技术要求
声屏障接地线技术是一种用于减少声音传播的技术，其要求如下：
1. 接地线的导电性能良好：接地线应具有良好的导电性能，以确保有效地将声音传导到地面。
2. 接地线的材料选择：接地线应选择导电性能好、耐腐蚀、耐磨损的材料，如铜或铝。
3. 接地线的长度和布置：接地线的长度应根据具体情况进行设计，一般要求接地线与声源之间的距离越短越好。
接地线的布置应尽量避免与其他金属结构接触，以减少干扰。
4. 接地线的接地方式：接地线可以采用直接接地或间接接地的方式。
直接接地是将接地线直接埋入地下，与地面形成良好的接触；间接接地是通过金属导体将接地线与地面连接。
5. 接地线的维护和检测：接地线应定期进行维护和检测，确保其导电性能良好。
维护包括清洁接地线表面、防止接地线受到损坏等；检测包括测量接地电阻、检查接地线是否存在断裂等。
总之，声屏障接地线技术要求接地线具有良好的导电性能、合适的材料选择、适当的长度和布置、正确的接地方式，以及定期的维护和检测。
这些要求可以有效地减少声音传播，提高声屏障的效果。

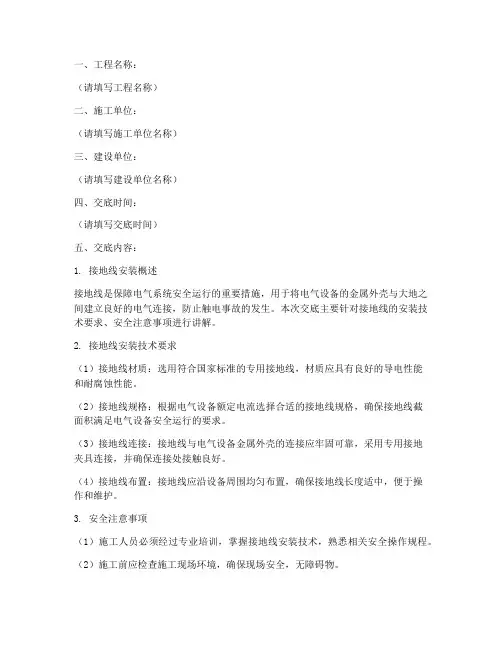

接地线安装安全技术交底模板
一、工程名称：（请填写工程名称）二、施工单位：（请填写施工单位名称）三、建设单位：（请填写建设单位名称）四、交底时间：（请填写交底时间）五、交底内容：1. 接地线安装概述接地线是保障电气系统安全运行的重要措施，用于将电气设备的金属外壳与大地之间建立良好的电气连接，防止触电事故的发生。
本次交底主要针对接地线的安装技术要求、安全注意事项进行讲解。
2. 接地线安装技术要求（1）接地线材质：选用符合国家标准的专用接地线，材质应具有良好的导电性能和耐腐蚀性能。
（2）接地线规格：根据电气设备额定电流选择合适的接地线规格，确保接地线截面积满足电气设备安全运行的要求。
（3）接地线连接：接地线与电气设备金属外壳的连接应牢固可靠，采用专用接地夹具连接，并确保连接处接触良好。
（4）接地线布置：接地线应沿设备周围均匀布置，确保接地线长度适中，便于操作和维护。
3. 安全注意事项（1）施工人员必须经过专业培训，掌握接地线安装技术，熟悉相关安全操作规程。
（2）施工前应检查施工现场环境，确保现场安全，无障碍物。
（3）施工过程中，应穿戴符合要求的个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（4）高处作业时，必须使用安全带，并确保安全带系挂牢固。
（5）操作电气设备时，应确保设备处于停电状态，并采取必要的安全措施，防止误操作。
（6）施工过程中，如发现接地线损坏、脱落等情况，应立即停止作业，并及时修复。
（7）接地线安装完成后，应对接地系统进行测试，确保接地电阻符合设计要求。
4. 作业程序（1）准备施工工具和材料，包括接地线、接地夹具、绝缘手套、绝缘鞋等。
（2）检查施工现场环境，确保安全。
（3）穿戴个人防护用品，进行接地线安装。
（4）完成接地线安装后，进行接地系统测试。
（5）清理施工现场，整理工具和材料。
六、交底人：（请填写交底人姓名及职务）七、接受交底人：（请填写接受交底人姓名及职务）八、备注：（如有其他事项，请在此处填写）本模板仅供参考，具体施工过程中，应根据实际情况进行调整。
接地线技术要求
个人保安(临时防护)地线技术要求:1、携带型短路接地线,每组铜导线长度15米。
2、接地座选择可Ⅰ型。
3、每组接地线导线为纯铜材料,导线截面为16平方。
4、铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
380V接地线技术要求:种类一:一字型,操作杆另外配,1*3+3米 16平方线,带线夹(口径0-40mm)和接地端(带旋转把手)。
带出厂日期、型号、电压等级的铭牌。
种类二:携带型,每组铜导线长度10米,导线端线夹4个,接地端地夹1个;三相分开部分长1.5米,接地座选择可Ⅰ型(即螺栓固定式);每组接地线导线为纯铜材料,导线截面为16平方;铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
20KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
66KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
柜内型10KV接地线技术要求:3+1.5*3米,电容器放电地线单相3米,均带接地操作棒。
母排型10KV接地线技术要求:带接地头,3+3*3米,每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
用于开关柜, 3*3+3米,带接线夹和接地头(线夹口径12cm)。
架空线专用10KV接地线技术要求:每组铜导线长度15米,接地座选择Ⅰ型;每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
环网柜专用10KV接地线技术要求:单管活头平口直插式2*3+4米,带线夹(口径100mm)和接地端(带旋转把手),每组地线配置一根操作杆;每组接地线导线为纯铜材料,导线截面为35平方。
接地线技术要求范文
接地线技术要求范文首先，接地线的选择要求。
接地线材料应选择导电性好、耐腐蚀、耐热、耐磨损的材料，常见的有铜和铝两种。
铜是较常用的材料，具有导电性好、耐腐蚀性强、可靠性高等特点；而铝则具有重量轻、成本低等优点，但容易受到腐蚀和氧化的影响，需要进行防护措施。
接地线的布置要求涉及到接地电阻的减小和电磁兼容的要求。
通常情况下，接地线应尽量靠近电气设备的接地点，以减小接地电阻。
同时，需按照设备机房或设备的分布情况进行布线，确保接地线的布置合理、整齐，并与其他电缆线路相分离，避免相互干扰。
接地线的连接要求包括连接形式和连接方式两个方面。
一般来说，接地线的连接形式有固定式连接和活动式连接两种。
固定式连接通常适用于接地系统中的主要接地线，如设备的主接地线，需采用可靠的连接方式，如焊接、螺钉连接等；而活动式连接适用于相对次要的接地线，如保护接地线，可采用插针、插座等连接方式，方便拆卸和更换。
另外，在接地线的连接方式方面，一般采用类似于机械连接器的形式，如接地螺母、接地夹等。
这些连接器应具有良好的耐腐蚀性和可靠的连接性能，能够保持接地线与接地点之间的良好接触。
同时，连接器的选用应符合电气设备的要求，并与接地线的尺寸和材料相匹配。
除了上述要求外，接地线技术还需要考虑接地系统的综合效果。
首先，接地系统应保证运行稳定，即接地电阻应足够小，以确保接地时的电流能够及时流入接地网；其次，接地系统应具备良好的抗干扰能力，能够抵御外部电磁干扰的影响，保证设备和系统的正常运行；最后，接地系统的设计和施工应符合相关的安全标准和规范，确保电气设备和人员的安全。
总之，接地线技术要求包括接地线的选择、布置和连接等多个方面。
选择合适的接地线材料，合理布置接地线的位置，采用可靠的连接方式，保证接地系统的稳定性和可靠性，是现代电气工程中不可忽视的重要技术。
接地要求
第一章总则第一条接地系统是通信电源系统的组成部分，它不仅直接影响通信的质量和电力系统的正常运行，而且还起到保护人身、设备安全的作用。
接地可分为直流接地、交流接地、测量接地、防雷接地等，从功能上可分为工作接地和保护接地等。
为规范我省电信机房和通信设备的接地工作，确保人身、设备的安全，结合本省通信机房的实际情况，特制定本规定。
第二章接地体（网）的要求第二条电器设备或金属部件对一个接地系统的连接称为接地。
一个接地系统由大地、接地体、接地引入线、接地汇流排、接地配线、接地点汇集线组成。
人工多根垂直或水平埋入土壤中或混凝土基础中作为散流用的导体（地极），统称接地体（网）。
按有关规定，通信机房的工作接地、保护接地和防雷接地，采用共用一个接地体（网）的联合接地方式，在建通信机楼时应考虑在顶楼的楼板（既在混凝土内）和在大楼基础下焊接若干个尺寸≧5m×5m的方形金属网格并与大楼的柱筋、接地极相焊接成一个周边为闭环式的环形带。
当楼高超过30 m高度时请参照“通信局（站）接地设计暂行技术规定（综合楼部分）”执行（见附件图一）。
对于改建、扩建的通信机楼亦可参照上述相关内容进行。
新建的二层以下机房，可在开挖基础时参照“图二”和“图十一”金属网格的做法制作接地网（含无线基站），金属网格视机房面积大小做成≧5m×5m或2m×2m，在网格的交汇点打入接地体并进行焊接。
对于接地电阻不符合要求的接地网（含租用民房），可在机房周边制作环形接地网，每隔3m打入一接地体。
如现场条件不允许，可采取向外延伸方式或采用降阻剂降低阻值。
接地电阻仍不符合要求的，可用定点钻孔深埋接地体和灌入降阻剂的办法加以解决。
第三条人工垂直接地体宜采用镀锌钢材,其材料规格为：钢管壁厚3.5 mm;角钢50×50×5 mm ; 扁钢40×4 mm ;圆钢直径8-10 mm。
人工水平接地体宜采用镀锌扁钢或圆钢, 长度为2.5m, 扁钢厚度≧4 mm；角钢厚度≧4 mm；钢管壁厚≧3.5 mm。
